[求助] 轴的槽 轨迹为振幅为20mm的sin函数不知道咋画啊

[复制链接]
发表于 2014-11-23 20:53:34 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
有没有老师知道.这个图片上的轴的槽 轨迹为振幅为20mm的sin函数
5 {1 |4 @2 [! o是不是螺距的意思.想了好阵子.希望高手帮下忙.
3 e% ?8 r8 P, T: X+ O$ N aaaa.jpg
" I$ x' f3 g' s( B' o1 ~1 d' ]
发表于 2014-11-23 21:03:50 | 显示全部楼层 来自: 中国湖北黄冈
本帖最后由 tangcarlos3d 于 2014-11-24 13:24 编辑
* D5 l, Q, Q, _5 c) q
- }+ Y' y& A9 z$ T! }! c参见附件“圆柱凸轮、波纹垫圈”的画法。要用到变截面扫描、点上、下两个圆环线为扫描轨迹线和X轨迹线;截面高度尺寸要用参数关系式sd#=30+20*sin(trajpar360),其中sd#是切槽的Y轴高度变化尺寸(以一端为基准)。30为正弦曲线的Y=0座标点(也就是离顶面的距离)。
' C9 O( |5 d  P4 A* I( Q, J  O 波纹垫圈的画法.pdf (1.31 MB, 下载次数: 26)

圆柱凸轮.pdf

371.18 KB, 下载次数: 28

 楼主| 发表于 2014-11-24 21:34:39 | 显示全部楼层 来自: 中国北京
tangcarlos3d 发表于 2014-11-23 21:03 static/image/common/back.gif
9 H3 n0 {' @4 b参见附件“圆柱凸轮、波纹垫圈”的画法。要用到变截面扫描、点上、下两个圆环线为扫描轨迹线和X轨迹线;截面 ...

  P+ G" {8 K% c) [  l4 c8 w; s就是这种效果,搞了半天还是没有做出来,再研究下.谢谢.老师.
发表于 2014-11-24 21:50:06 | 显示全部楼层 来自: 中国湖北黄冈
zhujiaping 发表于 2014-11-24 21:34 static/image/common/back.gif7 I4 U0 D3 H$ e: n. a
就是这种效果,搞了半天还是没有做出来,再研究下.谢谢.老师.
  \- M  y3 O* `7 v' U2 R
我是用5.0画的,因为不能象2001版本选择是用“链”来分别选整个上、下2个圆弧线,所以我先画了草图曲线。如用2001版本则可以不用画2个草绘曲线。
 楼主| 发表于 2014-11-24 21:56:01 | 显示全部楼层 来自: 中国北京
还是做不出老师你做出来的效果.老师你好能把PROE文件给我们学习下吗.
发表于 2014-11-24 22:30:39 | 显示全部楼层 来自: 中国湖北黄冈

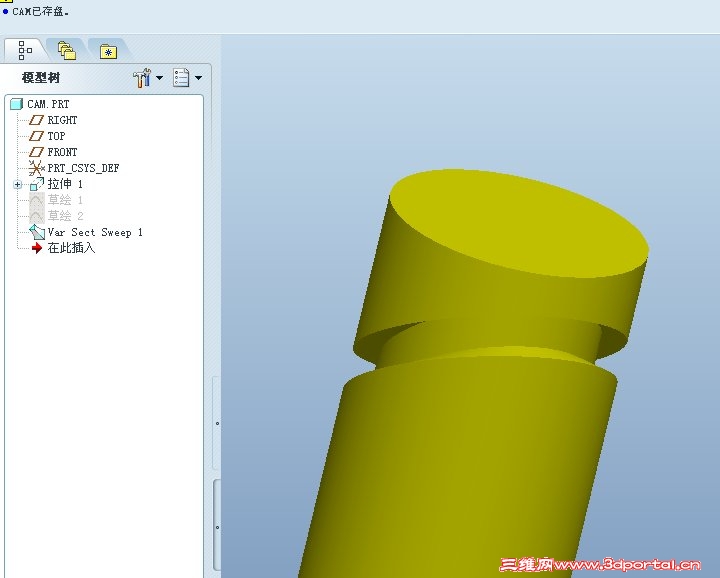

这是晚上用4.0画的。仅供参考。

cam.prt.rar

52.99 KB, 下载次数: 9

 楼主| 发表于 2014-11-24 22:51:13 | 显示全部楼层 来自: 中国北京
tangcarlos3d 发表于 2014-11-24 22:30 static/image/common/back.gif+ w% `1 l2 w4 i6 P/ D
这是晚上用4.0画的。仅供参考。
: J8 R9 D! S1 a* o5 ~

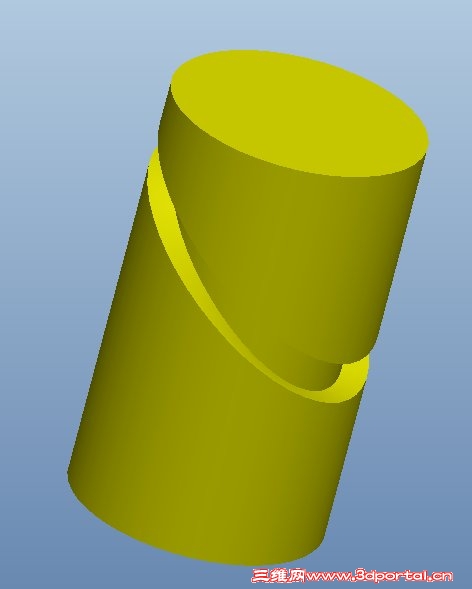

谢谢老师.我重新想了下终于画出来了.用PROE先画出了这个方式.在导出去用UG软件扫描.谢谢三维网有你这样的老师会越来越强.
5 w9 Y& `0 j" G! T+ i) r; \ _model5.jpg
发表于 2014-11-25 08:26:36 | 显示全部楼层 来自: 中国湖北黄冈
zhujiaping 发表于 2014-11-24 22:51 static/image/common/back.gif( @. I9 K0 P1 J3 P$ l" G
谢谢老师.我重新想了下终于画出来了.用PROE先画出了这个方式.在导出去用UG软件扫描.谢谢三维网 ...
6 ]5 r8 S$ H5 {- c5 \5 Z
直接用pro/e就可以了!为什么还要转到其他软件里画呢?
/ [+ F% s: U. I0 i$ Z' v4 g) j其它软件也应该能够画出来,只是你暂时没有找到方法罢了。只要你努力,肯定能找到的!
 楼主| 发表于 2014-11-25 10:38:16 | 显示全部楼层 来自: 中国浙江温州
tangcarlos3d 发表于 2014-11-25 08:26 static/image/common/back.gif
+ U& A. f9 X% ]9 z+ I7 ~# M直接用pro/e就可以了!为什么还要转到其他软件里画呢?
3 I% o; T+ ~8 Q( M/ d# w0 ]! R其它软件也应该能够画出来,只是你暂时没有找到方 ...

" g* X6 A" y* T4 Y. \" Q谢谢你老师。东西用PROW做出来了。可有个问题出来了。槽的厚度不一样。想做出一样宽的槽," o! z( T/ P) f! n& J0 w; m
AAA.jpg + W8 {3 ]9 f! K$ ?0 }

+ z& y  g. `/ @4 H
发表于 2014-11-25 11:22:15 | 显示全部楼层 来自: 中国湖北黄冈
zhujiaping 发表于 2014-11-25 10:38 static/image/common/back.gif, ]& @( c* @3 R' a) \
谢谢你老师。东西用PROW做出来了。可有个问题出来了。槽的厚度不一样。想做出一样宽的槽,
& V- f. [' Z1 [$ k$ h( N; Z
估计你说的是垂直槽法向方向的厚度不相等。应该是选项里面没有选垂直轨迹线(或/和X轨迹线),这样槽的Y方向尺寸高虽然相同,但法向尺寸不一定等宽。' ]9 }9 j. m, c0 A
你把相应的选项改一改试试看。" i8 X: t+ M* b: V8 S
另外图中怎么有一圈面存在?
 楼主| 发表于 2014-11-25 14:08:38 | 显示全部楼层 来自: 中国浙江温州
tangcarlos3d 发表于 2014-11-25 11:22 static/image/common/back.gif- `1 [+ q" w$ j: R& I
估计你说的是垂直槽法向方向的厚度不相等。应该是选项里面没有选垂直轨迹线(或/和X轨迹线),这样槽的Y方 ...
* Q4 H6 _% j4 V2 b3 u3 P! f) `
是我偏置的一个曲面。想说这个槽宽窄不一样。好的试试。
发表于 2014-11-30 19:59:02 | 显示全部楼层 来自: 中国湖北荆州
变截面扫描,定一个切削高度。用函数20*sin(trajpar*360)就可以了
