模型放大

repzk031

5 \9 R6 U5 |4 n, O% m) n
+ O) a3 M: b3 @" r! D; Q1 u+ `sw中得插入-------特征-----缩放比例，可以使模型放大与缩小，遇到一个问题请教给位，如果是一个复杂的零件，有很多尺寸（例如大型复杂的铸件），根据要放大的尺寸整数数值除以现有未放大的尺寸得到了一个末尾含小数点的放大比例值，运行“缩放比例”命令，填入放大比例值后，模型其他尺寸值都变成了带小数点的值，软件未进行四舍五入圆整.且编辑的草图还是未放大之前的草图.这是很麻烦的.出工程图标注的数值是小数点，时间久了往后编辑模型也不方便，所以请教各位有什么好的办法没有，在设计系列机型零件时，做到又快又好.: 先谢谢啦.

repzk031

寂静天花板 发表于 2014-11-5 14:58 static/image/common/back.gif
系列零件不是这么玩的，每个尺寸都是明确的，缩放比例的功能是给铸造模具和热塑料模具准备的，因为流质工件 ...

谢谢您的回复，也许这就是SW需要的改进之处吧。不可否认自然界总是以最佳方式在运行。这一美妙而连续运行着的大自然允许人们创造一些标度模型，获得一些方法来放大或缩小现存的事例 。

zhuyi0829

repzk031 发表于 2014-11-5 15:07 static/image/common/back.gif
谢谢您的回复，也许这就是SW需要的改进之处吧。不可否认自然界总是以最佳方式在运行。这一美妙而连续运行 ...

现在顶级软件，ug，proe也没有这些功能不是光sw改就行的，要学会适应软件，不是软件适应人

caption_cn

1. 出工程图标注的位数是可以设置的。设成0也行啊。
2. 草图也是可以缩放的。
2 O, v$ `$ A4 M0 \) k/ x3. LZ要真是想出系列零件的话，需要插入系列零件设计表，关联尺寸然后输入系列尺寸值。
正如2楼说的 玩法不正确，呵呵。
另外 LZ  3楼回复没看懂。

caption_cn

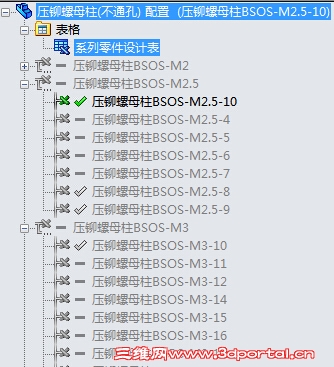

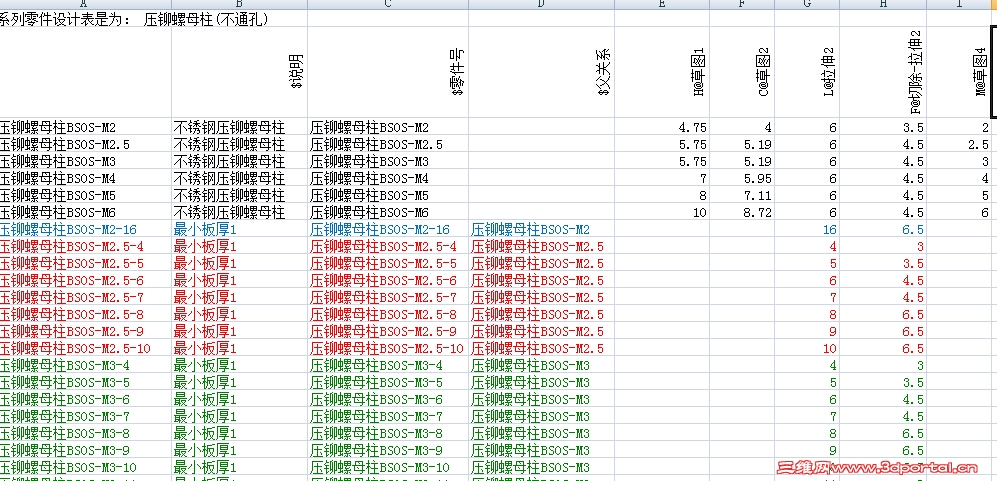

给楼主一个系列零件表的样子参考
5 {9 q7 g: h+ u1 |
% Q0 d' o* H# \/ Q( x

repzk031

caption_cn 发表于 2014-11-5 15:37 static/image/common/back.gif
% G( Z6 b# G0 ]) _# v给楼主一个系列零件表的样子参考

. `+ a: {3 w3 c8 }多谢caption_cn的回复，您给我的是系列零件表，与我理想要的结果相差甚远.，也许是我想法丰满了，现实却是骨感的一面.

repzk031

zhuyi0829 发表于 2014-11-5 15:14 static/image/common/back.gif
7 T9 N7 ?& ]& }! b( o+ T现在顶级软件，ug，proe也没有这些功能不是光sw改就行的，要学会适应软件，不是软件适应人

谢谢您的回复，因为最近读了一篇“某专家”写的文章，机械设计中所遵循的平方根法则，所以联想软件，故提出此疑问出来.

阿帕奇

1.你未对软件环境做好设置，例如尺寸或测量值显示的位数精度
$ v- v6 O1 ^* z( V$ _1 \2.因为第一步的设置不好，绝大多数数值乘以或除以一个带小数的值，最后的结果都是带有小数的，这是数学的问题。
/ G5 u& g3 {# x3.放大缩小是对成型的后模型而言，而不是对你放大前所有步骤而言，这说明你对操作步骤的父子关系还是不理解或者不知道。
2 l8 C. ^# l% E2 K# e3 ]1 N7 F综合起来我觉得就是你看的那篇文章绝对的误导了你，或者是你前期的环境设置不好，或者是你不了解步骤的父子关系，否则一定会达到某一种效果的
（目前市场所有中高端软件都可以达到）

repzk031

2 }. f8 E5 U: i- U4 s

阿帕奇 发表于 2014-11-8 10:09 static/image/common/back.gif
% T8 r9 `9 m- L% o! `1.你未对软件环境做好设置，例如尺寸或测量值显示的位数精度
2.因为第一步的设置不好，绝大多数数值乘以或 ...

! A3 M  C" [; r2 s+ x阿版主，您好，您说是设置，既然有解决的办法，还请不吝赐教！举个实例：例如油压机，压铸机/注塑机复杂的大型铸件模板，一般同一个工厂，选择的结构参数基本相同.假设SW已画好有一块600吨的铸件模板，如何快速建模800吨的对应铸件模板？（重新建模？在原600吨基础上编辑与修改？当然都可以，但没有效率，更多的工作时间花在画图建模上了）简单的零件结构类似，重新建模与编辑都行，甚至可以考虑采用系列零件设计表。但复杂的铸件，草图众多，约束的尺寸数目都是上百计算.

阿帕奇

repzk031 发表于 2014-11-8 11:07 http://www.3dportal.cn/discuz/static/image/common/back.gif
: b0 f. W+ I7 o( e; f& P7 ^! F" h阿版主，您好，您说是设置，既然有解决的办法，还请不吝赐教！举个实例：例如油压机，压铸机/注塑机复杂的 ...

9 ~! i# d% P7 }
1.我说的设置，是文件模板的设置
& q+ l. j1 Q3 D. ^2.结构和参数基本相同，那你为什么不能总结出用关系式来约束草图尺寸呢
3.模具行业我以前见过，如果这种修改的很类似，建议你用直接建模功能很强的软件去做。有些模型在开模的复杂程度上已经不是用草图就可以控制得住了，例如圆角（包括有些部位不好做，只能做覆盖圆角即把某些部位隐藏起来通过编程软件来协作完成），拔模斜度的构造等等好多都要转成片体再去分型，以后修改就会直接在去直接建模的方式去修改片体，不要非得纠结某一软件

repzk031

阿帕奇 发表于 2014-11-8 14:28 static/image/common/back.gif
9 a/ v  f  G: r1 V1.我说的设置，是文件模板的设置
+ ^( d3 b6 x! c2.结构和参数基本相同，那你为什么不能总结出用关系式来约束草图尺 ...

; A- U# G) l5 r5 @1 R谢谢阿版的回复，我可能是有点在纠结啦！呵呵

repzk031

寂静天花板 发表于 2014-11-8 11:26 static/image/common/back.gif
这个案例比你那个复杂不，看人家怎么解决的，driveworksxpress是免费版，要更专业还有driveworks pro插件， ...

谢谢寂大的回复，有时间我研究下您发给我的内容
