[已解决] 现有凸轮外形，要把数据采集，有没有好的方法

[复制链接]
txh007
发表于 2014-10-22 09:23:40 | 显示全部楼层 |阅读模式 来自： 中国浙江绍兴

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

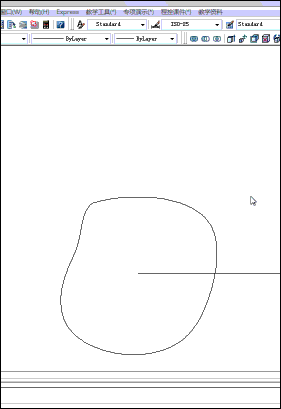

我现在要把这凸轮以一度一个点，来采集数据，
1 f9 x! E: P9 W% R$ M我现在用的方法是以凸轮的圆心画根长线，把这长线转过一度，量长线与凸轮轮廓线交点到中心的位置来采集凸轮数据，有没有好的方法或者小软件。谢谢
回复

举报

zhuyi0829
发表于 2014-10-22 10:18:39 | 显示全部楼层 来自： 中国上海
用2d扫描出来就可以了
回复 支持 1 反对 0

举报

xhq1954425
发表于 2014-10-22 10:21:42 | 显示全部楼层 来自： 中国辽宁本溪
把那根线阵列360个，然后用CAD自带的计算器获取坐标点或极轴长度，360个数据是有点麻烦……编个软件比较好……
回复 支持 1 反对 0

举报

我爱用acad
发表于 2014-10-22 12:03:49 | 显示全部楼层 来自： 中国陕西西安
高版本ＡＣＡＤ中，画出此长线后，设置凸轮的圆心为坐标原点，并设置尺寸标注关联。) O/ e/ I# J2 K4 R3 m( O
对交点使用约束，对直线标注极角，然后对交点进行坐标标注。$ n) r8 }3 M  }. {) V
上述设置好后，更改极角尺寸为0~360的每一个角度，此时交点的标注尺寸自动更新。$ I# q4 M3 p5 y* o7 n
剩下的就是自己记录坐标数据了。" Y7 v5 P- d: E/ _
360个，确实多了点！
回复 支持 1 反对 0

举报

txh007
 楼主| 发表于 2014-10-22 12:15:48 | 显示全部楼层 来自： 中国浙江绍兴
我爱用acad 发表于 2014-10-22 12:03 static/image/common/back.gif
( b5 O  y4 h3 Q& R. X高版本ＡＣＡＤ中，画出此长线后，设置凸轮的圆心为坐标原点，并设置尺寸标注关联。
  v+ i5 r( W0 E; `) n对交点使用约束，对直 ...
# _1 s" r+ q1 q9 A2 ]$ j! \' R* y; K4 t
能把怎么设置的详细说一下嘛
& l9 C, ]' y/ i% i3 v: s$ Z
回复 支持 1 反对 0

举报

xhq1954425
发表于 2014-10-22 12:37:05 | 显示全部楼层 来自： 中国辽宁本溪
现编写了一个程序，试一下（运行时稍有点卡）：
9 J) W. y6 x: c( m- m6 V, I; X- N* Z$ Y9 |9 b
2 ^) t* c0 W" i, u6 J/ n
回复 支持 反对

举报

xhq1954425
发表于 2014-10-22 12:38:18 | 显示全部楼层 来自： 中国辽宁本溪
本帖最后由 xhq1954425 于 2014-10-23 09:05 编辑 # e1 j* \) W/ r" @% B- e) B' B9 Z& u

* I& Z" v9 R0 ]/ X& q(defun c:tt()
' E* ?% V! k' l  (setvar "cmdecho" 0)
& z+ f/ q: a2 c/ {) Q  D2 R  (setq e(car(entsel"\n选择凸轮曲线:")))
6 x# r6 P- ^! {* T# x: m: q' U, @  (setq ei(car(entsel"\n选择投极轴直线:")))
' |9 w! K( L. C7 j6 B; _' @  (setq O(getpoint"\n选择凸轮中心点:"))
# G. v( h* M3 K8 C$ L  (setq X (car O) Y (cadr O)) (setq n 1)
8 S' P) k  i$ i  U9 Q  (repeat 360
, ~" T' r1 h% z4 p. h4 I    (command "rotate" ei "" O 1)# \4 }, M) L% m6 Q. D% O" @
    (setq Point (trans (car (GetInterPointlist ei e)) 0 1)): A- y! P, y' D% _: `3 Z
    (command "Text" (list X Y) "5" "0" n)
# Q9 {- m/ f/ P    (command "Text" (list (+ X 20) Y) "5" "0" (rtos (car point) 2 2))$ X- {. S! t( g! _* |
    (command "Text" (list (+ X 60) Y) "5" "0" (rtos (cadr point) 2 2));保留两位小数9 X* f2 b  U; K' ]7 z) q* G
    (setq Y (+ Y 10)), C2 I) y; X& s# O8 s" F
    (setq n (+ 1 n))
+ @, N: X7 Z! G4 L: W8 ~" Z  )
' G9 Z" I- V3 ?8 L- Q4 o' C, M' D6 ]  (setvar "cmdecho" 1) 6 n. z8 A* W! {
  (princ)
- O- @5 c; H, U0 c& K- o8 ^- H)
( l1 a# R  e2 S- k+ e(defun GetInterPointlist (ent_1    ent_2    /      ent1     ent2; l% _4 t" x& Z. ^) r
     ax_ent_1 ax_ent_2 intpoints       i$ N8 l% e' k4 E$ Z0 L
     j    k     disp     int_list% s- s- ?* V/ n- d# g) P
    )/ K/ C& Z" _- |
# B; Y4 g/ G$ K/ R) N
  (setq int_list nil)2 e6 Z+ L) L4 w2 @6 ]
  (setq ax_ent_1 (vlax-ename->vla-object ent_1)
2 t2 o4 v  b  ?9 l' z3 X ax_ent_2 (vlax-ename->vla-object ent_2)$ i. p7 g4 x7 N  G/ W" I
  )
* c( p  G. A3 r: B7 q$ e5 t  (setq intpoints (vla-intersectwith ax_ent_1 ax_ent_2 acextendnone))2 B9 ^- L! x  W, K2 |
  (setq intpoints (vlax-variant-value intpoints))& p! Q* b. Y+ y
  (if (> (vlax-safearray-get-u-bound intpoints 1) 0), H, f* K1 q' h7 z7 F
    (progn
5 ?. ~( ^: ?; B      (setq i 0)& ^& K6 O% z% P/ ]
      (setq j 0)( m) O5 O( z9 [- w/ c- {
      (setq disp "")) g' S4 f& W; {( w+ f1 ?# U: \
      (repeat
; I; Y& P  F# H" S; x (/ (+ 1
# [0 L: t+ B) L! m3 z. S       (- (vlax-safearray-get-u-bound intpoints 1)% Z" ?# V9 ]* b0 D
   (vlax-safearray-get-l-bound intpoints 1)
6 R' B9 S1 p$ p, z! x4 m) |       )
8 Z: y" _8 s* ~; y! N) Z' @. e    )
6 ]; R. M) v% V! y0 J( n- j    3# G+ R. Z" r/ {8 v
)1 W( u0 |* S$ R4 d7 S! l4 i
  (setq0 j5 s! w) p$ y7 T
    disp (list" l- O; w* p% B  z/ a
    (vlax-safearray-get-element intpoints j)& Q3 }; h  d- w2 z# ^- q5 {! M3 [- B9 k
, q/ K4 T" c+ \  J2 q, L' s
    (vlax-safearray-get-element intpoints (+ 1 j))( F' i. A' b8 U4 i. x+ ^  h

, {1 A* B# }1 j    (vlax-safearray-get-element intpoints (+ 2 j))
. ~9 A3 w- l  F7 G* N  )
7 m  }5 W" T' D' t5 J; S  )$ j$ }: K4 v7 {$ Q, \7 y
  (setq i (+ 2 i)
3 d2 r  O3 E7 ~8 ~: Z; S        j (+ 3 j)& i  U$ k* i; a
  )6 l8 _3 K# r# g( t* }6 ~! H
  (setq int_list (append int_list (list disp)))
. l+ D- ~9 p% B7 o! R8 I      )
  W' f( J* d( T8 I$ d. J    )
. |7 v  e# t* l" ]. r/ R  )
5 ?0 Q8 U1 s) K4 b6 O  (setq int_list int_list)/ ?7 C' e" T& v/ x% \' J
)9 O( H- a* K  @
& ~8 ^6 g- s( G' t: w

. a5 q; X# ^( Y6 c- c6 A0 t

点评

woaishuijia
复制代码请到#9楼  发表于 2014-10-23 10:55
woaishuijia
发表代码请使用"插入代码"功能,否则帖子中会有乱码,不便于网友复制代码  发表于 2014-10-23 10:54
回复 支持 反对

举报

xhq1954425
发表于 2014-10-22 13:18:39 | 显示全部楼层 来自： 中国辽宁本溪
本帖最后由 xhq1954425 于 2014-10-23 09:03 编辑 : C0 F+ L* o; b4 n! \. z. R
  v' ?# v$ J- H% U: b- u
这个是保留两位小数的：
; b/ D6 ?) O- e% H+ r

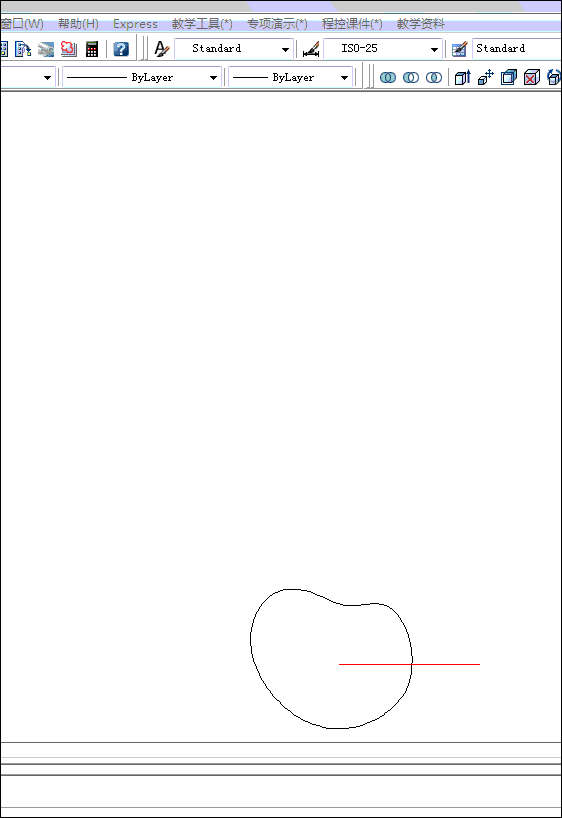

5 t# s. m. t& p: P5 P aaa.gif

评分

参与人数 1三维币 +20 收起 理由
woaishuijia + 20 技术讨论

查看全部评分

回复 支持 反对

举报

woaishuijia
发表于 2014-10-23 10:52:52 | 显示全部楼层 来自： 中国辽宁抚顺
本帖最后由 woaishuijia 于 2014-10-23 10:56 编辑
7 ?# O* E! X/ v. M6 }% n! C' }3 F& x# G4 W; d2 v+ u/ Z: H
代#7楼重帖代码
  1. (defun c:tt()5 a% X- O0 _  r7 Z% N6 k
  2.   (setvar "cmdecho" 0)
    + M" T" Q9 L5 S% M
  3.   (setq e(car(entsel"\n选择凸轮曲线:")))9 Z8 g, {1 X% ]; S* q( k
  4.   (setq ei(car(entsel"\n选择投极轴直线:")))
    8 X5 }* V) s3 c+ h
  5.   (setq O(getpoint"\n选择凸轮中心点:"))
    8 U( ^, X; ~' _" r0 g
  6.   (setq X (car O) Y (cadr O)) (setq n 1)
    6 T# h: Y+ D' F1 H/ R3 p' x
  7.   (repeat 360
    , D/ b% f) E  d6 p
  8.     (command "rotate" ei "" O 1)
    ( m  O+ T0 ]5 O- ^/ n) @
  9.     (setq Point (trans (car (GetInterPointlist ei e)) 0 1))
    ; }5 p3 o6 p7 Y* O& L1 r
  10.     (command "Text" (list X Y) "5" "0" n)
    7 h* T5 m9 }* b6 P
  11.     (command "Text" (list (+ X 20) Y) "5" "0" (rtos (car point) 2 2))
      C, z7 v' M9 M( Z: j* n& P8 N) f
  12.     (command "Text" (list (+ X 60) Y) "5" "0" (rtos (cadr point) 2 2));保留两位小数7 R& i- _, j+ v" n  \
  13.     (setq Y (+ Y 10))$ u: E1 Z( o+ _1 |: Z: k' @
  14.     (setq n (+ 1 n)). s0 f) U/ A, D8 `
  15.   )  6 r# _: e+ j8 q6 [
  16.   (setvar "cmdecho" 1) 5 F7 P6 n- X8 t# n
  17.   (princ)
    3 P7 t. m) F* p4 n1 ~) E
  18. )
    8 f% t& ]0 d1 N
  19. (defun GetInterPointlist (ent_1    ent_2    /      ent1     ent2& K: K' x0 p' b0 c
  20.      ax_ent_1 ax_ent_2 intpoints       i+ h$ ^, f1 n7 o- d
  21.      j    k     disp     int_list7 x, Y5 N, }7 o$ \
  22.     )9 s1 f+ k* w$ Y8 `* C3 C+ l2 K" G

  23. . i) v6 w5 U8 n- f( |! X4 E
  24.   (setq int_list nil)
    6 p) z+ E9 m  |  B7 G
  25.   (setq ax_ent_1 (vlax-ename->vla-object ent_1)" V4 m& i: j5 v5 P* `2 y
  26. ax_ent_2 (vlax-ename->vla-object ent_2)
    0 i, v4 u% d+ V  _/ i& X+ y8 J
  27.   )
    & [: \  X+ r9 C
  28.   (setq intpoints (vla-intersectwith ax_ent_1 ax_ent_2 acextendnone))' |9 W& S) I  D; B0 a
  29.   (setq intpoints (vlax-variant-value intpoints))
    " l) B' X7 d0 v+ W) t- L4 A' Y
  30.   (if (> (vlax-safearray-get-u-bound intpoints 1) 0)
    # l* ?) @1 D! l: o9 z9 f
  31.     (progn9 l; g; z! R( q: X! h
  32.       (setq i 0)8 P$ X% L5 i+ @1 B/ H% H# I
  33.       (setq j 0)
    : \5 `6 f, S& n# @, j$ D. I
  34.       (setq disp "")
    " F- t7 P" p- S3 B5 a# v
  35.       (repeat
    2 A# r; Z" O( u/ K$ J
  36. (/ (+ 1
    ( c: `) E! h5 i
  37.        (- (vlax-safearray-get-u-bound intpoints 1)' X" C* ~$ N! Y1 Q0 e
  38.    (vlax-safearray-get-l-bound intpoints 1)1 B+ f2 p+ x4 z1 z# a
  39.        )
    % q( n- o  M# u
  40.     )9 {" F" T% e1 @/ f' d% U
  41.     3
    ! D/ Q8 E5 M; k' G
  42. )
    5 v3 \* n; g/ [8 e
  43.   (setq0 Q0 C* j5 ?, J& H7 X) y
  44.     disp (list
    9 W; ^$ T9 W4 k2 k2 }
  45.     (vlax-safearray-get-element intpoints j), I7 M' y& P* P0 U) r1 x; G
  46. % U. p2 _9 p, Y& ~9 T' }
  47.     (vlax-safearray-get-element intpoints (+ 1 j))
    4 {+ I6 n5 \& k* {  q6 O, @

  48. 9 C4 s  K5 o* R1 ^
  49.     (vlax-safearray-get-element intpoints (+ 2 j))
    $ e( y) `! @" ^* C( e, g3 o" d
  50.   )
    + W6 @$ v, T- f! R; a8 r, _
  51.   ): v' \8 m# I) O: X4 s9 Z2 F8 T
  52.   (setq i (+ 2 i)
    . j4 m7 p, x- O: b
  53.         j (+ 3 j)
    + g$ C% J+ z& d$ J, |. O3 s/ g$ ~
  54.   )
    : G, M) i# V$ s3 F$ o
  55.   (setq int_list (append int_list (list disp)))
    % R9 E8 X$ J. N
  56.       )
    & e7 e. I$ p" I" l: B9 Q6 N
  57.     )
    3 X6 Q  R$ N0 ]" h
  58.   )6 ~3 g' }1 c6 X1 e" L
  59.   (setq int_list int_list)2 i) \( o/ v9 W
  60. )
    9 Z# i5 ~  C/ s* Q4 I6 H; a
复制代码
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-23 21:14:11 | 显示全部楼层 来自： 中国浙江绍兴
xhq1954425 发表于 2014-10-22 13:18 static/image/common/back.gif
* o+ ]( b+ A" t" [. b. C# z这个是保留两位小数的：

, B9 r) d6 e: ~8 M9 V谢谢，我不要坐标，我要的是每一个角度的凸轮轮廓线到中心的距离
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-23 21:18:09 | 显示全部楼层 来自： 中国浙江绍兴
本帖最后由 txh007 于 2014-10-23 22:33 编辑 9 }! R4 n; ~5 g& _- L
woaishuijia 发表于 2014-10-23 10:52 static/image/common/back.gif
8 V1 E  _, o+ D! d0 C  C: G4 }" V代#7楼重帖代码
3 A6 P* ]+ s0 l% o3 H
我想问一下，这代码怎么用呢，复制进去不会用
) X* X0 ?- ]$ g4 y( Y5 v
回复 支持 反对

举报

xhq1954425
发表于 2014-10-24 08:55:27 | 显示全部楼层 来自： 中国辽宁本溪
本帖最后由 xhq1954425 于 2014-10-24 09:06 编辑 4 b3 U7 m' n9 V% v0 g

( O( l1 J& O1 k+ k) S- C5 `5 ]要数据的话，应该将数据写入记事本中，这样便于复制使用，但不知道是不是你要的形式？也不知道你何时再进来看这个贴（好像是你发完贴之后好多天就不管了）……？先发一个改进一点的，等你批准说行了，我再发程序，也避免改来改去的：1 U; S' j5 I. g! w
, e/ m* P% k" }
回复 支持 反对

举报

股海一客
发表于 2014-10-25 09:57:13 | 显示全部楼层 来自： 中国广东佛山
楼上 搞二次开发的吗？  厉害
回复 支持 反对

举报

wangqian61
发表于 2014-10-25 10:27:49 | 显示全部楼层 来自： 中国四川成都
其实最好用三坐标测量出来就可以了
回复 支持 反对

举报

xhq1954425
发表于 2014-10-26 09:14:08 | 显示全部楼层 来自： 中国辽宁本溪
股海一客 发表于 2014-10-25 09:57 static/image/common/back.gif
/ g+ d9 ^1 V- K7 b" q楼上 搞二次开发的吗？  厉害
  ?) S. A0 M+ ]+ L6 ]
我不厉害，二次开发只是业余爱好，本人是从事制图教学工作
回复 支持 反对

举报

zhuyi0829
发表于 2014-10-26 09:45:44 | 显示全部楼层 来自： 中国上海
txh007 发表于 2014-10-23 21:14 static/image/common/back.gif
/ y: j1 m6 x7 U% M, f' i2 }' e谢谢，我不要坐标，我要的是每一个角度的凸轮轮廓线到中心的距离
0 K: d( V1 }* M! T
你要的不是坐标位置吗，莫名其妙
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-27 12:33:18 | 显示全部楼层 来自： 中国浙江绍兴
本帖最后由 txh007 于 2014-10-27 12:39 编辑
- {- \  H3 V0 A6 a! m# Y5 m
xhq1954425 发表于 2014-10-24 08:55 static/image/common/back.gif
4 o& G# Z) n0 h- X要数据的话，应该将数据写入记事本中，这样便于复制使用，但不知道是不是你要的形式？也不知道你何时再进来 ...
$ s8 e) P% ]* l' E
就是这样的4 c7 ^, x9 M" J( `5 Z, z
就是把精度为小数点后的第4位如100.6666
$ C7 A2 k6 z- |3 s谢谢，高手啊
' e7 f3 j$ y+ g5 N- J我这两天一直在车间。没有看论坛的回复，
3 L6 \! p* {$ {+ G86156046是我的QQ
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-27 12:37:30 | 显示全部楼层 来自： 中国浙江绍兴
zhuyi0829 发表于 2014-10-26 09:45 static/image/common/back.gif
6 I* c& u, \, g$ V你要的不是坐标位置吗，莫名其妙
& m+ E5 j$ W. |% W" W9 P. E4 i/ P
我要的是极轴长度，凸轮边到中心的距离，如10度凸轮边到中心的距离为98.3253，11度凸轮边到中心的距离为98.3264，就是要的是边到中心的距离
回复 支持 反对

举报

zhuyi0829
发表于 2014-10-27 15:58:49 | 显示全部楼层 来自： 中国上海
txh007 发表于 2014-10-27 12:33 static/image/common/back.gif
/ Z) w1 Q' t: `. |2 r7 u就是这样的8 M% T  M" G; y4 _3 w
就是把精度为小数点后的第4位如100.6666+ R2 l( e' |% \7 ]+ B
谢谢，高手啊
; [7 U* q9 M4 |9 \& D$ q
你知道国内有多少设备能加工到小数点后四位的，你做凸轮你的加工设备能识别到小数点后四位?
回复 支持 反对

举报

zhuyi0829
发表于 2014-10-27 16:01:06 | 显示全部楼层 来自： 中国上海
txh007 发表于 2014-10-27 12:37 static/image/common/back.gif
! s$ v* @3 {$ r( s9 d9 |. w  m我要的是极轴长度，凸轮边到中心的距离，如10度凸轮边到中心的距离为98.3253，11度凸轮边到中心的距离为9 ...
) g9 y1 G+ v" z8 R
极坐标也是坐标，只是以角度加距离表示，坐标分好几种了，球坐标，笛卡尔坐标，极坐标等
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-27 20:00:58 | 显示全部楼层 来自： 中国浙江绍兴
zhuyi0829 发表于 2014-10-27 15:58 static/image/common/back.gif
; a9 G- L6 h9 K6 Y/ c  x+ x; I你知道国内有多少设备能加工到小数点后四位的，你做凸轮你的加工设备能识别到小数点后四位?
( ?% O' y6 p/ K' s' J
这是我们领导的意思，我也只能照着做。其实小数点后三位就够了
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-27 20:01:51 | 显示全部楼层 来自： 中国浙江绍兴
zhuyi0829 发表于 2014-10-27 16:01 static/image/common/back.gif
- @/ ^5 r6 U- u6 f# ~* z: E极坐标也是坐标，只是以角度加距离表示，坐标分好几种了，球坐标，笛卡尔坐标，极坐标等
/ o6 V8 H4 ~  T0 `* c7 j& ~
是的，但领导要求是长度和角度
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-27 20:02:30 | 显示全部楼层 来自： 中国浙江绍兴
zhuyi0829 发表于 2014-10-27 16:01 static/image/common/back.gif
5 ?7 P+ [$ F* Q4 q. \- x. V5 e7 Z极坐标也是坐标，只是以角度加距离表示，坐标分好几种了，球坐标，笛卡尔坐标，极坐标等

- t. b  J7 H9 g6 n- W3 H% n是的，但领导要求是长度和角度
回复 支持 反对

举报

zhuyi0829
发表于 2014-10-27 20:17:13 | 显示全部楼层 来自： 中国上海
txh007 发表于 2014-10-27 20:01 static/image/common/back.gif
, X. e& m9 v3 b! q2 O是的，但领导要求是长度和角度

' k% z* N+ w0 S3 w$ {我觉得很奇怪，是你提问题还是你领导提问题啊，既然都是你领导的意思，叫他解决问题啊，发什么帖呢
回复 支持 反对

举报

txh007
 楼主| 发表于 2014-10-29 12:46:02 | 显示全部楼层 来自： 中国浙江绍兴
zhuyi0829 发表于 2014-10-27 20:17 static/image/common/back.gif( q# L1 @* K% Q9 q4 V
我觉得很奇怪，是你提问题还是你领导提问题啊，既然都是你领导的意思，叫他解决问题啊，发什么帖呢
! i$ V3 ?6 ]* @& e" ^7 y4 q" ]
我是要做具体工作的人，他嘴巴一动就行了，我总不能对领导说你做，我不会做的
回复 支持 反对

举报

下一页 »
发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
