钣金展开平板和三视图不一致,这是怎么回事?

jsjy-wgz · 发表于 2014-8-19 10:15:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

chenjun520601 · 发表于 2014-8-19 10:53:03

请将问题描述清楚，哪个地方或哪个尺寸与展开图不符？以便于大家更好的回答问题，谢谢！

jsjy-wgz · 发表于 2014-8-19 10:56:50

chenjun520601 发表于 2014-8-19 10:53 http://www.3dportal.cn/discuz/static/image/common/back.gif
4 f" S3 `; ^$ ]% ~+ t请将问题描述清楚，哪个地方或哪个尺寸与展开图不符？以便于大家更好的回答问题，谢谢！

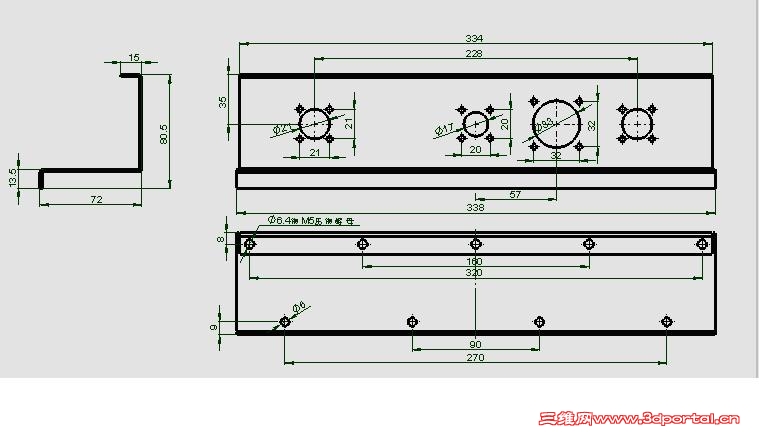

上部分的宽度应是334，下部分的宽度应是338，而展开平板均是338！

chenjun520601 · 发表于 2014-8-19 11:19:36

jsjy-wgz 发表于 2014-8-19 10:56 static/image/common/back.gif' P: Z( W1 I5 W& e4 ^# Z' t% h" y
上部分的宽度应是334，下部分的宽度应是338，而展开平板均是338！

如果可以请上传源文件，以便大家检查。

jsjy-wgz · 发表于 2014-8-19 11:53:02

chenjun520601 发表于 2014-8-19 11:19 static/image/common/back.gif2 Z/ R/ _& K0 `) b4 ?) M- b ~0 x3 R0 M
如果可以请上传源文件，以便大家检查。

零件原文件(SW2006)!

caption_cn · 发表于 2014-8-19 13:18:39

2014
展开及工程图展开均无问题。
LZ那个版本？

qiminger · 发表于 2014-8-19 13:54:41

2011工程图展开无问题

wxwyml · 发表于 2014-8-19 14:59:55

2013
展开及工程图展开均无问题。

snfdf77 · 发表于 2014-8-19 15:15:21

去看看你的零件配置是否有问题，应该是配置出问题了

jsjy-wgz · 发表于 2014-8-19 15:56:48

snfdf77 发表于 2014-8-19 15:15 static/image/common/back.gif
5 \; V- |1 c. B3 P7 C( Z9 C% D8 v6 h去看看你的零件配置是否有问题，应该是配置出问题了

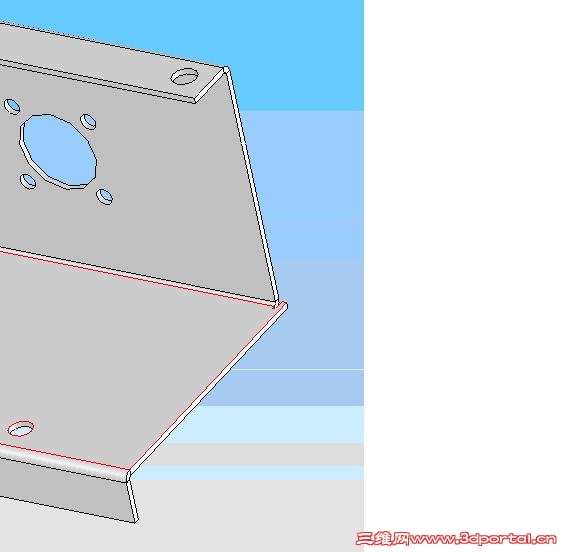

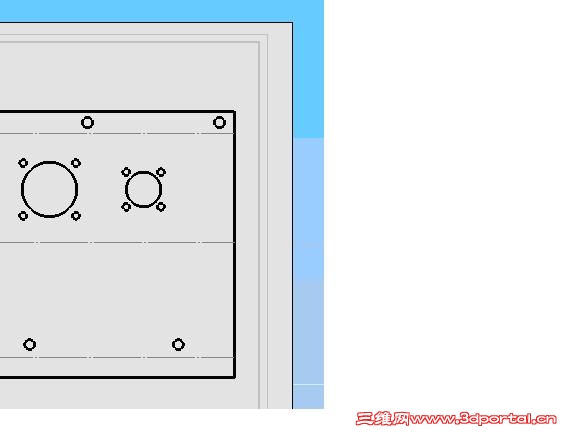

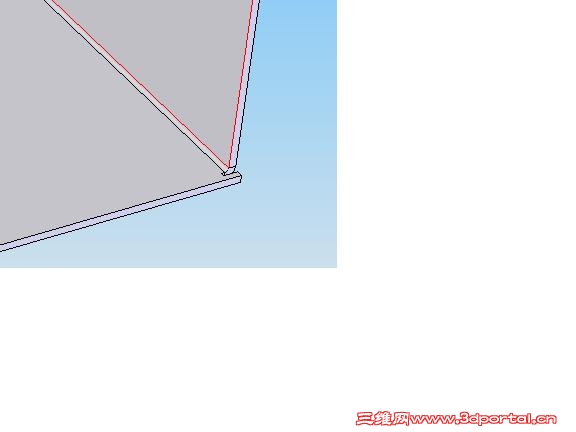

其实这个问题我也找到了，就是不明白为什么平板展开时会出错！(见我现贴图中，只要去掉多余的那一小点就OK了！)

抖寵 · 发表于 2014-8-20 14:05:11

你应该是编辑的法兰轮廓吧~！
