[求助] 这个支撑治具Pro/e怎么做出来的?

[复制链接]
发表于 2014-8-8 08:25:48 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

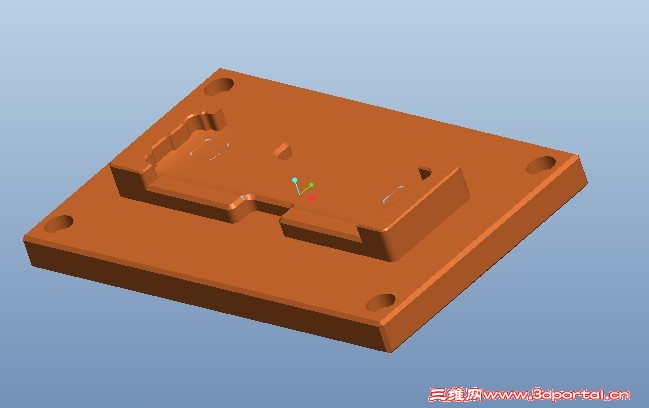

高手们请帮忙看看,有这个产品支撑治具如何做出来的?
pressing fixture.jpg

pre-data.zip

2.18 MB, 下载次数: 16

发表于 2014-8-8 14:45:14 | 显示全部楼层 来自: 中国湖北黄冈
本帖最后由 tangcarlos3d 于 2014-8-8 15:11 编辑
) N8 N+ u- e5 w3 Z/ R, K/ [# ]0 u4 B; D  d0 o9 ~

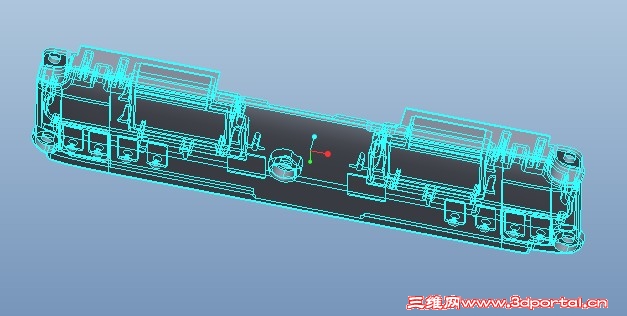

产品图片不清晰。什么版本画的图?文件扩展名也不对!
& f! e: x1 P- O0 a  _把基准搞清楚,那些面适合定位,自由度完全限制没有?7 P7 z9 x8 Q# B7 v. e: j, A' u. ^

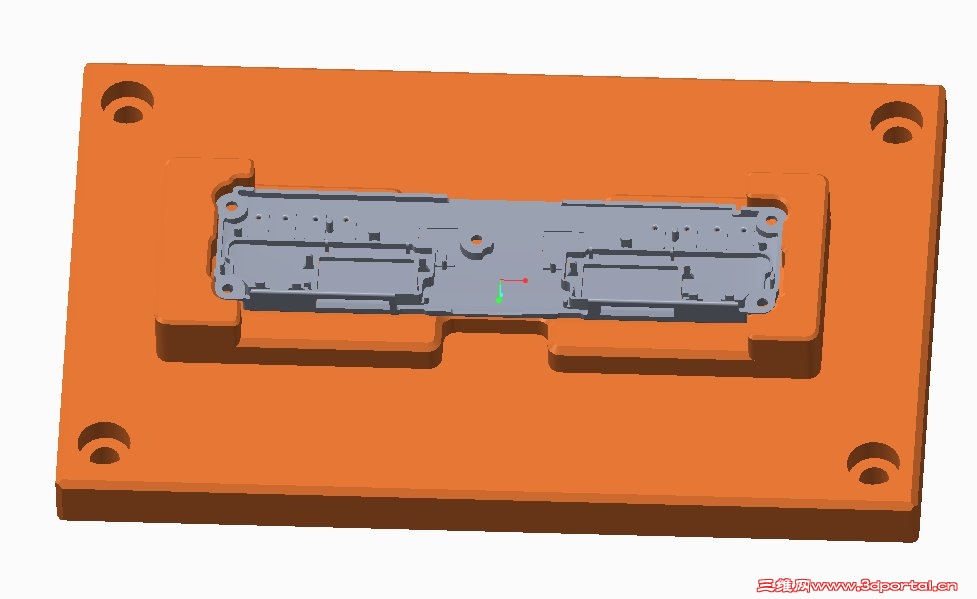

附图是产品在夹具中的定位,再在上面安装其他元件。夹具中间两侧的凹槽是方便手拿、放工件用的。
 楼主| 发表于 2014-8-9 20:06:46 | 显示全部楼层 来自: 中国浙江嘉兴
这个是客户的资料,我打算学习,但没法画出来治具下面有弧度的面,这应该和产品弧面是一样。请高手赐教!
发表于 2014-8-10 23:00:09 | 显示全部楼层 来自: 中国湖北黄冈
本帖最后由 tangcarlos3d 于 2014-8-10 23:02 编辑
2 A" ^. e) f& w8 h- E$ d0 Z# W8 _
fengyan8610 发表于 2014-8-9 20:06 static/image/common/back.gif
3 e% S) s1 ]8 X2 U' n0 C2 T这个是客户的资料,我打算学习,但没法画出来治具下面有弧度的面,这应该和产品弧面是一样。请高手赐教!

. a1 i) J5 y5 c0 X9 Y6 J' S
7 U) q; h# W6 V' j1 y, Q  q怎么没法画弧度面?
) ?# f; G0 U1 B! f2 f用分析测量出弧度半径,圆心到一边的位置不就行么。
/ ^" x) r' @1 u& t这么容易的事还不会做怎么搞设计?这是基本功!! [( X% n- S; v$ l2 _9 v

- H' v6 x3 P7 A另一个办法是将工件装配上,再复制面、一面为基准进行实体切除。(这对你恐怕更难了)
 楼主| 发表于 2014-8-11 11:06:55 | 显示全部楼层 来自: 中国江苏苏州
测弧度再画很麻烦,你说的第二种方法貌似很好用,关键不会.本人设计方面是菜鸟,还请海涵!
发表于 2014-8-11 11:29:04 | 显示全部楼层 来自: 中国湖北黄冈
fengyan8610 发表于 2014-8-11 11:06 static/image/common/back.gif
/ \: _0 g. }3 q, U! T0 z3 i- @测弧度再画很麻烦,你说的第二种方法貌似很好用,关键不会.本人设计方面是菜鸟,还请海涵!

' Q* B  i) ]( }; p第二种方法可以参考pro/e塑料模具设计的资料,里面有讲解。
1 K2 Y% \' `8 e0 `8 w+ w+ q或者装配部分里面的特征操作:cut部分。
 楼主| 发表于 2014-8-11 11:32:58 | 显示全部楼层 来自: 中国江苏苏州
好的,非常感谢!
