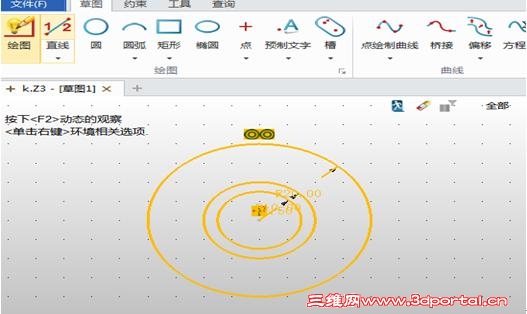

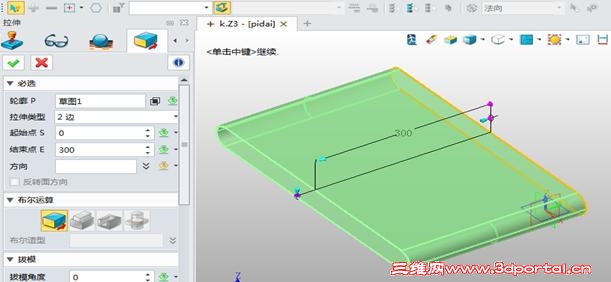

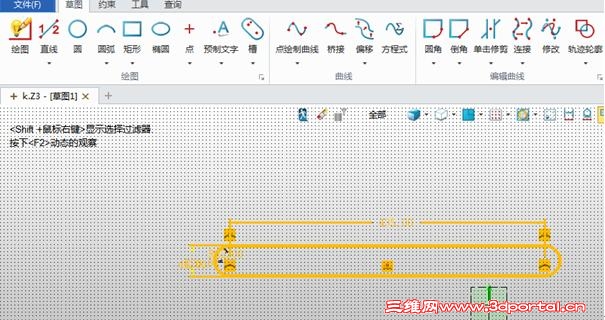

随着用工成本不断上升,用高速稳定的自动化设备来减少甚至代替人力劳动,似乎已成为制造业不可逆转的趋势。如今,企业对自动化设备的要求也日益增高:企业不仅对自动化设备的装配动作、力度有严格要求,还希望自动化设备能更快的完成设计、制造和调试,以快速出产,抢占先机。用三维CAD软件来设计自动化设备,可以大幅度提高设计效率,减少调试时间,满足当今企业对设备的高质需求。中望3D是一款拥有全球自主知识产权的三维CAD/CAM一体化软件,具备高效易用的软件特色和突出的自动化设备行业应用优势。下面,本文就以自动转向输送机为例,向大家介绍一下用中望3D的高效设计过程。 1、设计输送带。在草图中画出输送带的轮廓(如图1),再通过拉伸命令输入拉伸长度(如图2),即可完成输送带的设计。配合易用、友好的软件界面,操作变得十分简便。 图 1在中望3D中画出输送带的轮廓
( U6 ]; [) K, _ ~% ?* `% c 图 2 & o7 y* v/ x) T g9 G

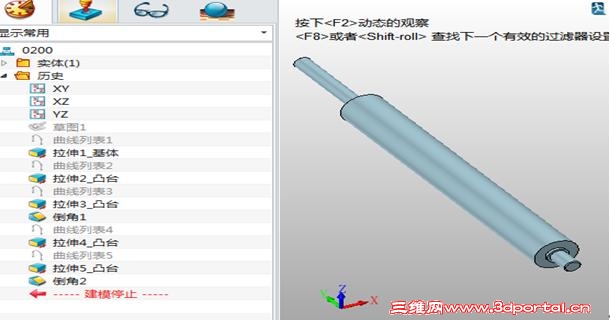

2、设计转轴。在草图中画出转轴的外轮廓(如图3),再通过4次拉伸和倒角(如图4),即能轻松完成转轴的设计。 图 3
! L# K; N0 c) i8 x7 R/ z, k) K g. a |. Z图 4 + a7 s# m# Y" t6 Q2 c) ^

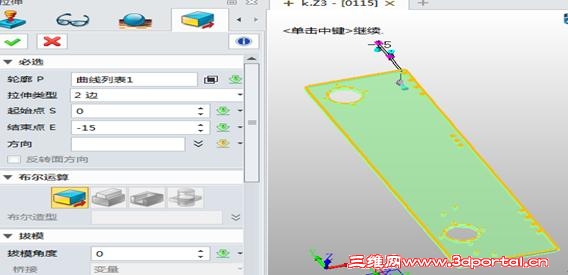

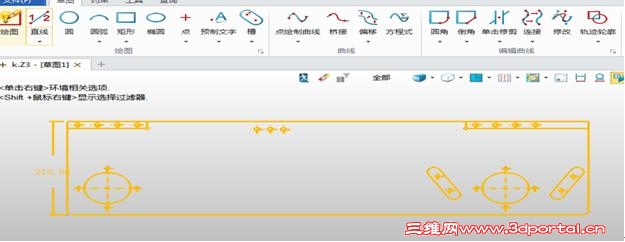

3、设计底板。在草图中画出底板的的轮廓和孔位(如图5),再通过拉伸完成底板(如图6)即可完成。操作灵活,一步到位。 图 5 + K* |& O+ L0 O! {
图 6

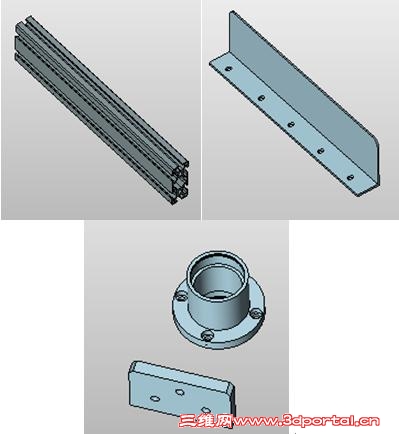

7 U9 v$ n# @2 f9 B. |2 V9 @7 \ 4、用类似的方法设计其它零件(如图7),相当便捷简单。 图 7 ( I# R% K% J( o7 T) `4 F

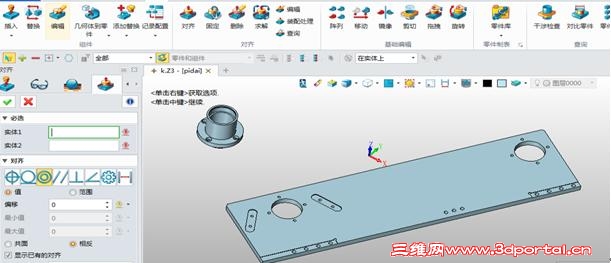

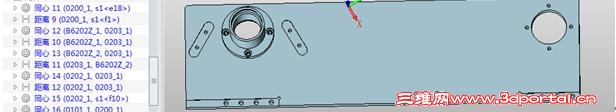

5、进行装配。把设计好的零件,通过“插入”进行约束(如图8,9) 图8 3 b! D+ _" Y5 H# `; C% u* N
图 9 7 p0 o- `2 w! e' `3 @4 y

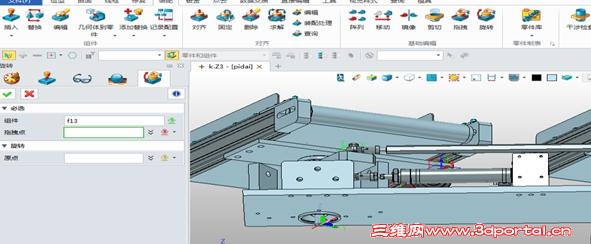

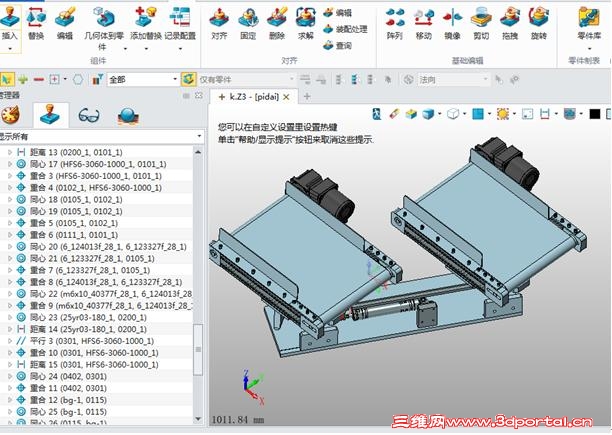

6、用类似的方法装配其它零件(如图10) 图10

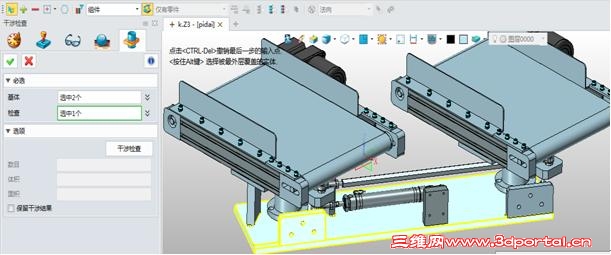

2 `' W/ H2 I$ p4 M: p4 ?, }+ z/ A 7、装配好后,还需利用中望3D的“干涉检查”功能对每个部分进行检查(如图11),避免设计和制造错误,大大提高设计效率。 图 11
0 I& s$ d3 |! {- } 8、进行运动模拟。利用拖拽、旋转对装配好的零件进行运动模拟(如图12)。通过完整的运动分析,进一步避免设计失误,节省时间。 图 12 ( r3 c( ~ Z ]" G$ Z

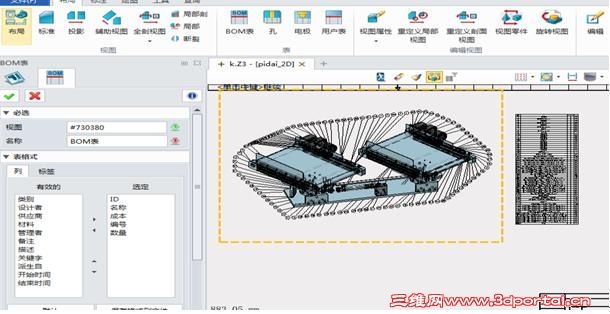

9、出BOM表。中望3D选择好BOM表的参数,可以自动生成BOM表(如图13)。此功能可保证协作部门之间的数据唯一性,提升工作效率。 图 13 * y3 o1 {& n$ I& Q
当然,除了在设计自动转向输送机时体现出的高效优势外,中望3D还具备许多强大功能,为自动化设备的设计、生产带来便利。例如,中望3D可通过灵活的建模方式直接编辑多种格式的三维图纸,节省转换格式的时间。另外,该软件具备自底向上、自顶向下两种装配模式,能在适应不同设计思路的同时,提升用户的设计效率。为了帮助用户了解中望3D在自动化设计方面的更多功能,中望3D推出 “跟奉老师学3D”线上交流探讨区 http://www.zw3d.com.cn/service/jiaocheng/list-39.html。三维设计名师奉老师亲自坐镇,在线解答网友疑问,帮助大家快速掌握3D设计并实际投入工作中。 9 [% D( l6 l3 g; ^
|
