了结了好久的心愿 solidworks工程图钣金零件自动显示虚线

SG小瓜 · 发表于 2014-6-5 20:57:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

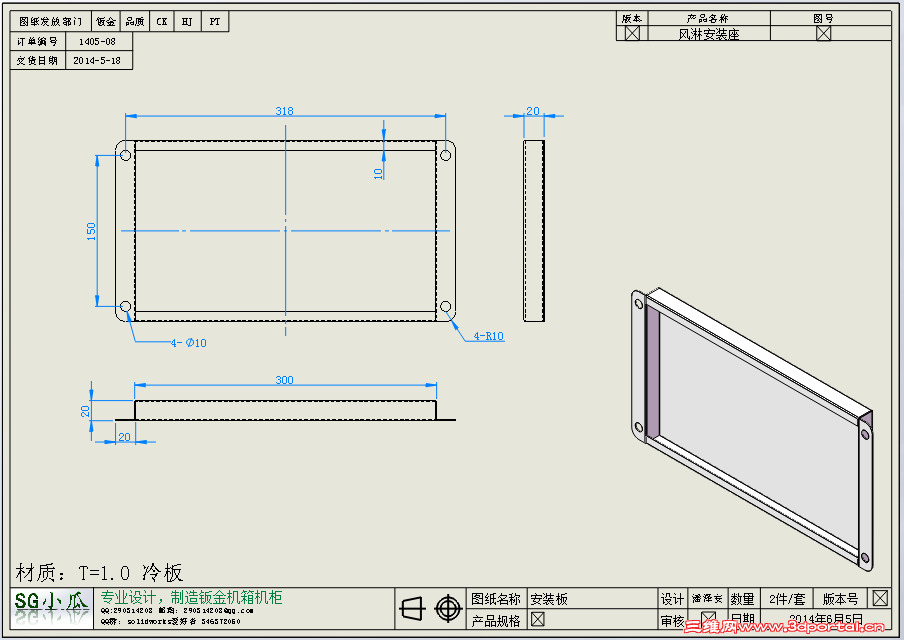

有次看到有人制作钣金件的工程图时，可以自动生成虚线。本人绞尽脑汁都没有找到是怎么设置的。今天下午莫名其妙的就想出来了，就拿出来跟大家分享下。做钣金的朋友可以试试看。期待大神们的指教

（我是在工程图模板里改的，随意添加一个钣金件视图，右键-》切边-》勾选带线型显示切边即可）大家有不明白的地方欢迎提出来共同讨论。

jirong.peng · 发表于 2014-6-5 22:09:19

你挺能整的我，我一直没发现！一直以为调节显示“显示消隐"即可，原来还可以这么弄！！

sam_chao · 发表于 2014-6-6 07:50:15

楼主没学过机械制图吧，切边虚线

SG小瓜 · 发表于 2014-6-6 08:00:34

sam_chao 发表于 2014-6-6 07:50 static/image/common/back.gif
! `, q+ Z+ i% I+ g2 g楼主没学过机械制图吧，切边虚线

没，我是专业做钣金结构和工艺的

cloudpeng · 发表于 2014-6-6 16:07:20

楼主的想法非常好，只是把切边改成细点划线，再新设一个图层就行了。
在新视图中显示切边，为什么是“显示字体”这个选项呢？试过很多次的“可见”，但它就是不可见。

SG小瓜 · 发表于 2014-6-6 19:31:14

cloudpeng 发表于 2014-6-6 16:07 static/image/common/back.gif
2 n: k. q* i5 u8 U. n( ~0 G s7 U楼主的想法非常好，只是把切边改成细点划线，再新设一个图层就行了。4 E) o& _0 J2 F* `. E
在新视图中显示切边，为什么是“显示 ...

想要自动显示切边虚线最重要的有如下两个设置

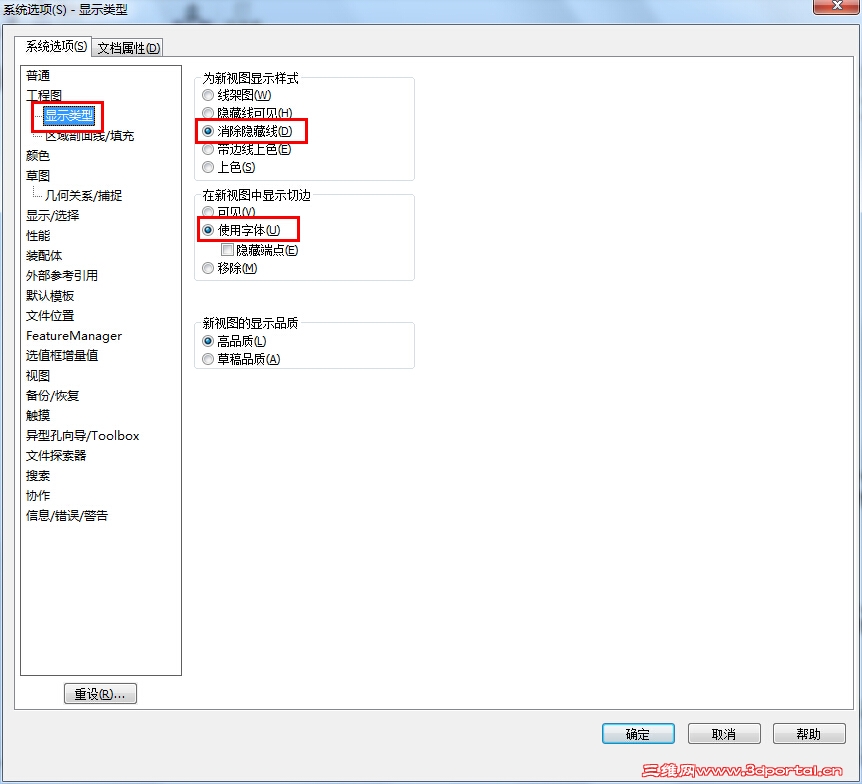

1.系统选项-》显示类型-》在新视图中显示切边-》勾选使用字体

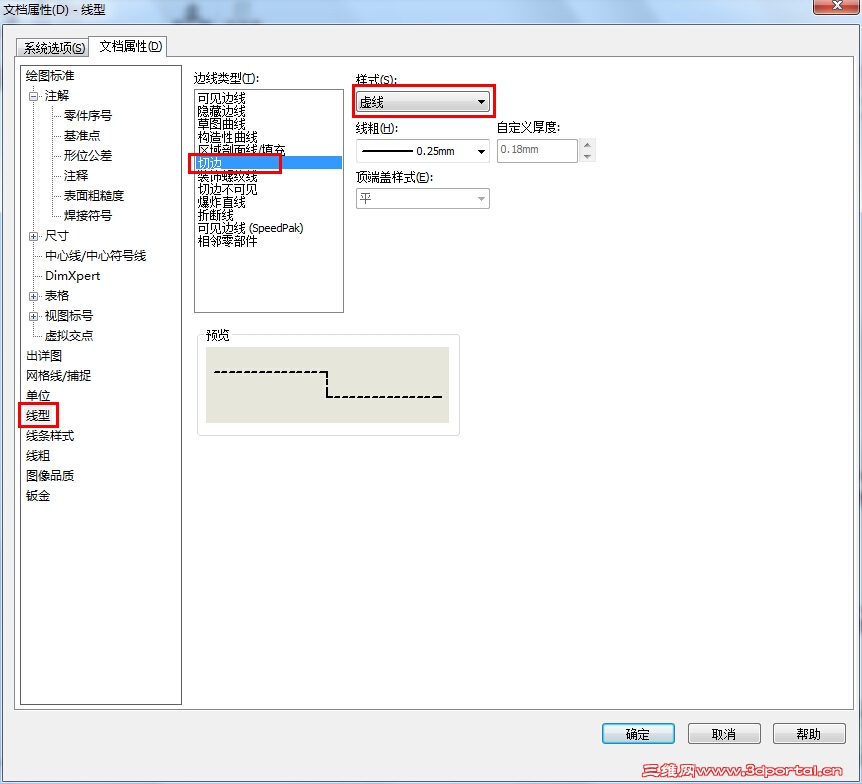

2.右键视图-》切边-》带线型显示切边（可以根据自己的喜好改变切边的线型）
如没有设置1，右键视图时，切边的选项不会自动在“带线型显示切边上”
我们就是要体现“自动”这两个字
个别情况也可以让切边不可见，然后采用隐藏线可见

我爱用acad · 发表于 2014-6-6 22:12:24

楼主探索出一个新方法，并拿出来跟大家分享。
可喜可贺。

SG小瓜 · 发表于 2014-6-6 22:24:58

本帖最后由 SG小瓜于 2014-6-6 22:27 编辑

我爱用acad 发表于 2014-6-6 22:12 http://www.3dportal.cn/discuz/static/image/common/back.gif, ^5 d0 H8 G0 {$ T1 [" X0 X
楼主探索出一个新方法，并拿出来跟大家分享。
3 {6 {, n5 z1 n9 Q2 `; ]* a+ y可喜可贺。

感谢前辈的指教，小子一定再接再励，把探索精神发扬光大！

不过话说回来，这都是工作给逼的，以前都是手动一条一条的选，碰到复杂的钣金件就惨了。

我爱用acad · 发表于 2014-6-6 22:48:35

这就是实践出真知啊

zyds258 · 发表于 2014-6-9 10:46:16

热烈欢迎这样的讨论,确实能解决大问题.

骚丽的蜗壳丝 · 发表于 2016-9-9 15:15:46

这个功能做槽钢、工字钢有时候比较蛋疼

licoolicoo · 发表于 2016-9-9 17:44:37

切边不建议使用虚线，人家以为是板厚的内部线。改成其他的线型吧
