恳请路过不买还有别的大神们帮忙指点迷津

LNUGA

9 P& O$ c5 ?) n1 A  B
! Q  K6 k" [6 F+ N' o6 p' O5 i小弟一直是做三轴的，进了这个论坛之后，才发现自己是井底之蛙，多么的菜，
感谢各位大神们的无私奉献，让我学到了很多很多，

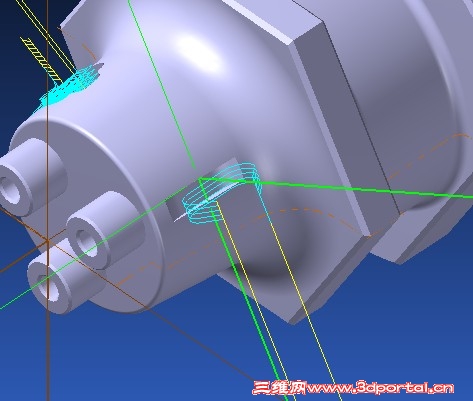

前几天看到版大“路过不买”发的一个车铣复合加工，琢磨了几天，还是没弄明白那些

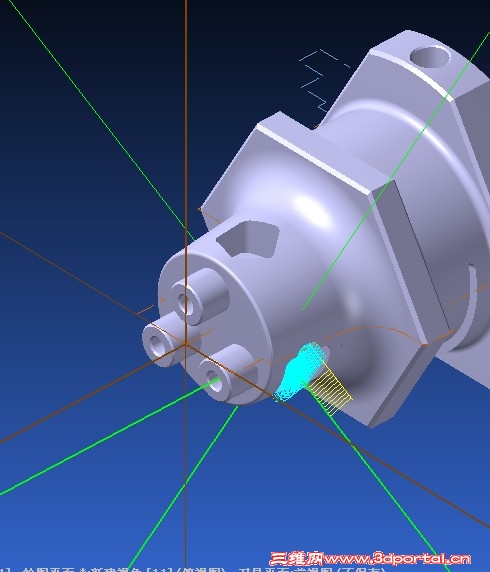

自建坐标系是如何做出来的，即使我在那个视角能做个刀路出来，也没有图中那个绿色坐标系
$ F( v( O/ u  x5 [. f6 `恳请路过不买还有别的高手帮忙指点迷津，这个是如何精确定位做出来的呢？
8 D' {4 {1 Y3 v6 R- \" \) W4 d6 G
! d! C1 i* V6 V2 J- D% L$ g7 i

800315

是不是  用的什么外挂啊
2 C, M4 t3 E' d6 r

LNUGA

不是外挂
怎么没人来帮忙

hxj007

吧原始三维图复制到别的图层，然后自定义坐标原点。

路过不买

这个你想要知道如何创建坐标系吗？

yehyehyeh

1.在刀具參數中點選刀具/構圖面設定點選使用工作座標系統(wcs)
2.如果有G54.G55...修改,要增加雜項變數裡整變數第一項(工作座標)
# U8 X$ p: f2 G
補正時,注意刀具面與構圖面相同.

LNUGA

路过不买 发表于 2014-5-12 20:27 static/image/common/back.gif
这个你想要知道如何创建坐标系吗？

+ ?5 r5 F: L' u4 J: E: C' J3 N; d是的，给我图解一下吧，谢谢啦

LNUGA

hxj007 发表于 2014-5-12 19:52 static/image/common/back.gif
吧原始三维图复制到别的图层，然后自定义坐标原点。

这个图是一个图多个坐标系做的

LNUGA

yehyehyeh 发表于 2014-5-12 20:57 static/image/common/back.gif
' z4 o) r8 F0 G/ {- O1.在刀具參數中點選刀具/構圖面設定點選使用工作座標系統(wcs)
2.如果有G54.G55...修改,要增加雜項變數裡整 ...

! _4 @$ a% a4 w似懂非懂，能截个图吗？
没有啊

yehyehyeh

1.在刀具參數中點選刀具/構圖面設定點選使用工作座標系統(wcs)
+ S, Z) B! L, \2.如果有G54.G55...修改,要增加雜項變數裡整變數第一項(工作座標)
( ?8 K3 _0 p- Q6 d+ I3 h-------我是原作者,不會截圖

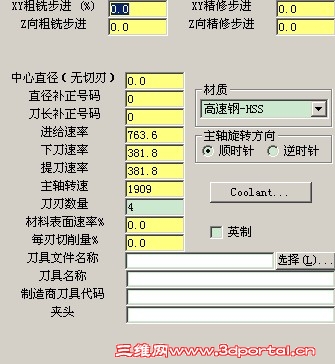

依照mastercam x6簡體,在選擇新加入刀具右下角(刀具/繪圖面)
例如:刀具路徑\曲面粗加工\平行銑削....點選工件以後.增加要新增加的刀子\(熒幕右下角)刀具/繪圖面
" _4 n* ~9 \: d( A# a9 h- U就會有工作座標系(wcs)
, |, }$ k: V1 K7 z6 Z' k6 z9 Q有時,要配合

yehyehyeh

前頁未完,有時候必須配合毛坯設定\素材視角
0 s6 u. G) W" h5 l! o才能將 構圖面\刀具面\工作座標系 管理好

LNUGA

yehyehyeh 发表于 2014-5-16 11:01 static/image/common/back.gif
前頁未完,有時候必須配合毛坯設定\素材視角
% @* A& v9 X( f# P5 C才能將 構圖面\刀具面\工作座標系 管理好

3 J' ]1 [+ T7 _4 K0 d: S哦，谢谢你的详细讲解
- v0 x5 j1 z  J0 e差不多明白了
