求教 SW 带圆弧展开的尺寸不知如何设置

261521219 · 发表于 2014-4-19 13:57:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 261521219 于 2014-4-19 14:02 编辑

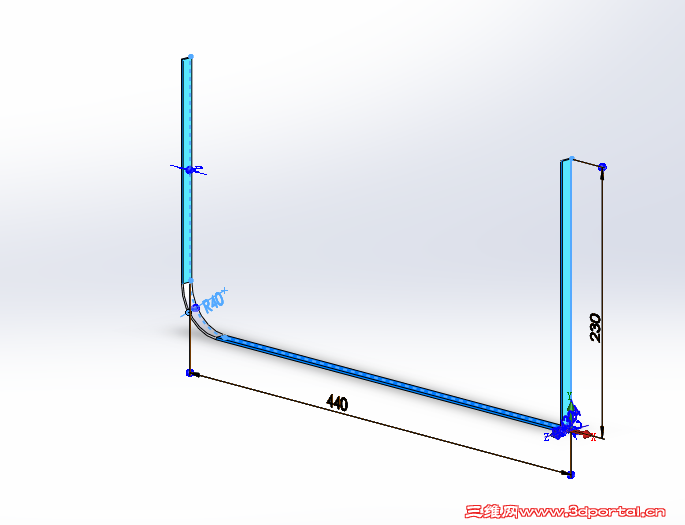

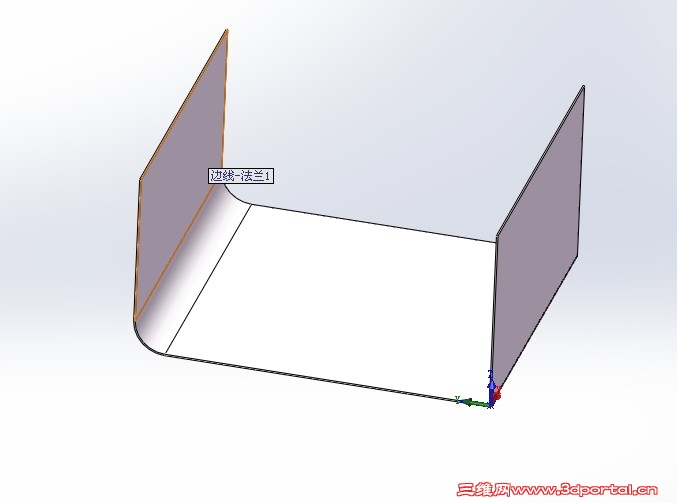

展开后与计算出来846的尺寸有很大偏差求解释

xuhongren · 发表于 2014-4-19 14:49:29

圆弧K系数为0.5，直角K系数为0.43。

261521219 · 发表于 2014-4-19 16:11:26

xuhongren 发表于 2014-4-19 14:49 static/image/common/back.gif/ k6 `4 x# X' b$ s! p9 X% P" A
圆弧K系数为0.5，直角K系数为0.43。

不对啊长是440 宽度230

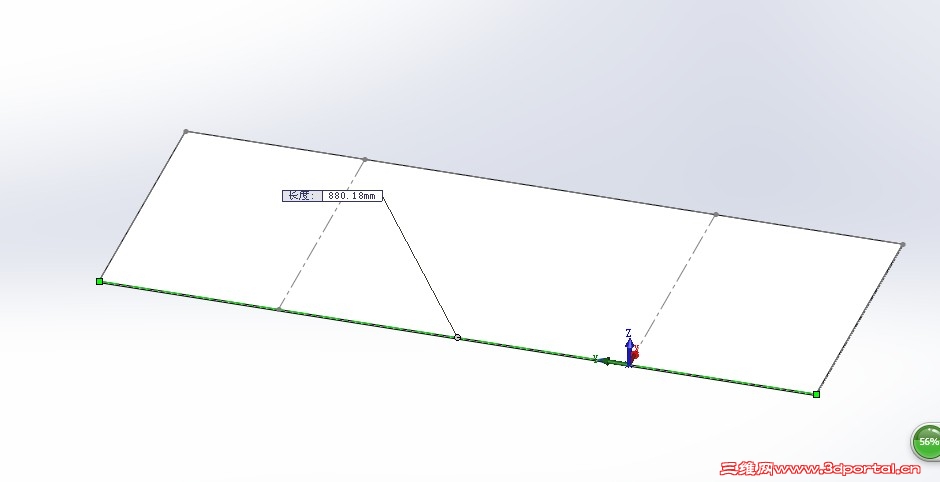

R40的圆弧我算出来是846 可是我展出来却是880

tiandihui8 · 发表于 2014-4-19 16:17:23

说的尺寸不全啊,中间长多少?U型的高是多少,展开和宽没多少关系,一般都取中线层的尺寸来展开 K=0.5

261521219 · 发表于 2014-4-19 16:22:20

tiandihui8 发表于 2014-4-19 16:17 static/image/common/back.gif# t' \0 F9 B+ p, F+ H. S* E; {
说的尺寸不全啊,中间长多少?U型的高是多少,展开和宽没多少关系,一般都取中线层的尺寸来展开 K=0.5

高度就是230，宽度400

261521219 · 发表于 2014-4-19 16:23:28

tiandihui8 发表于 2014-4-19 16:17 static/image/common/back.gif8 Y2 {8 }3 Q; }: x
说的尺寸不全啊,中间长多少?U型的高是多少,展开和宽没多少关系,一般都取中线层的尺寸来展开 K=0.5

长400，高230 圆弧R40，宽度400

tiandihui8 · 发表于 2014-4-19 16:26:22

板厚好多?

tiandihui8 · 发表于 2014-4-19 16:35:12

估计你算错了,如果尺寸是230+440+230 中间R40圆角,钣金厚度是有方向的,向内\向外多厚对计算尺寸是有影响的
假如是向内厚3mm的话展开尺寸是 860.95 如是向外厚3mm的话,展开尺寸是870.33

261521219 · 发表于 2014-4-20 18:58:11

tiandihui8 发表于 2014-4-19 16:26 static/image/common/back.gif/ B: c, o8 t" ]$ @; M# ], v0 p2 T7 {2 K
板厚好多?

T=2哦

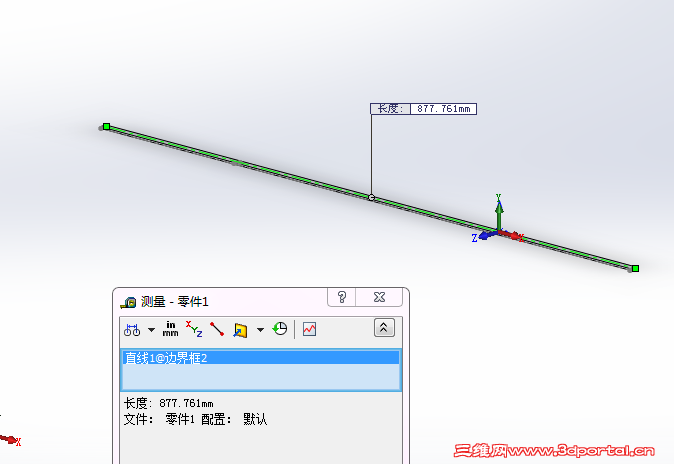

！我展开是880，但是按照理论来加的话 190+400+230+(r38*3.14/4)-3.5=864.3
90°折弯我是按板厚的1.75倍算的

xuhongren · 发表于 2014-4-20 20:53:14

261521219 发表于 2014-4-20 18:58 static/image/common/back.gif
. {" k l$ I8 o0 h3 Z+ t! d7 CT=2哦" [$ a; O0 I2 Z( w$ Y
！我展开是880，但是按照理论来加的话 190+400+230+(r38*3.14/4)-3.5=864.3
1 r% a% o9 Q6 B) m% h90°折弯我是按板厚的 ...

看看对不对

xuhongren · 发表于 2014-4-20 20:56:05

:handshake:handshake

:):)
