[求助] 这图如何画

[复制链接]
龍之蠍
发表于 2014-4-13 07:37:14 | 显示全部楼层 |阅读模式 来自： 中国辽宁鞍山

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

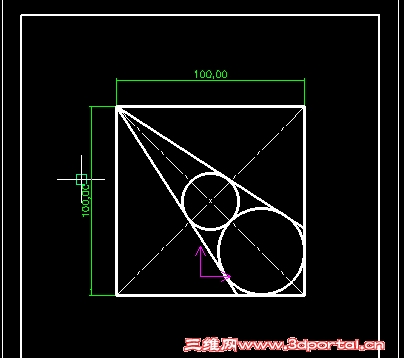

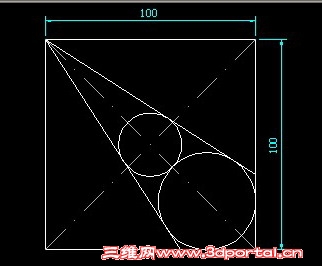

请教，谢谢。
! z: c  O6 ]$ H" }0 @7 \& Q 6.jpg
回复

举报

我爱用acad
发表于 2014-4-13 07:59:19 | 显示全部楼层 来自： 中国河北保定
【進修級練習題15】
4 I8 U/ _0 D# J/ i' r, K/ a6 Whttp://www.3dportal.cn/discuz/fo ... amp;fromuid=1829035  q3 R) u/ T% `$ a  @( `( y+ A* X* ^

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 应助

查看全部评分

回复 支持 反对

举报

龍之蠍
 楼主| 发表于 2014-4-13 08:28:58 | 显示全部楼层 来自： 中国辽宁鞍山
我爱用acad 发表于 2014-4-13 07:59 static/image/common/back.gif. W3 m% s+ _7 t( O7 U
【進修級練習題15】
$ `  G9 Z* C4 L' G. phttp://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=288394&fromuid=182903 ...

+ i! A* m, O& c- T0 g3 Y7 x没有看到很好的画法，最好不用计算。
回复 支持 反对

举报

walance
发表于 2014-4-13 09:25:38 | 显示全部楼层 来自： 中国江苏苏州
三个相切画圆，第一个圆是对称图形也适用。
回复 支持 反对

举报

q542748861
发表于 2014-4-13 13:26:52 | 显示全部楼层 来自： 中国天津
本帖最后由 q542748861 于 2014-4-13 13:33 编辑
$ @7 n/ Z0 h5 r( t- |8 x1 k* k/ U: f) {7 t; ~/ _

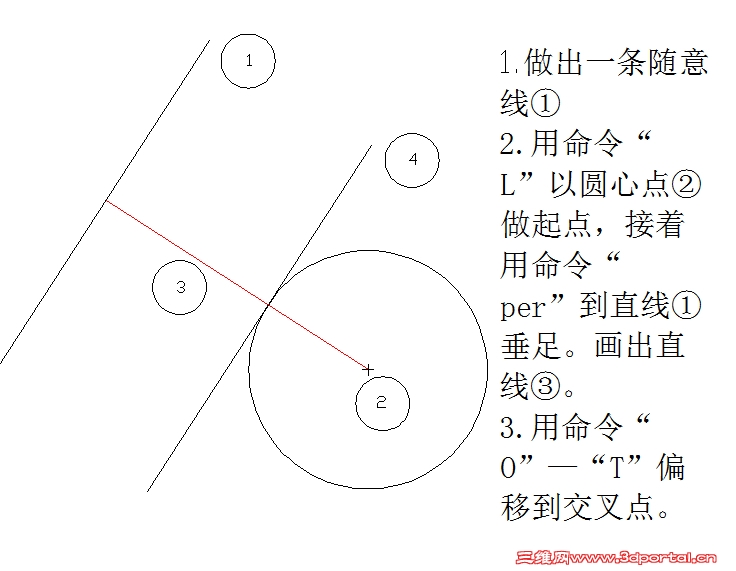

二楼正解，，，，  又学到一种方法
回复 支持 反对

举报

老式面包
发表于 2014-4-13 22:48:03 | 显示全部楼层 来自： 中国辽宁本溪
画完了，给你看看

Part1.zip

13.85 KB, 下载次数: 5

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

回复 支持 反对

举报

龍之蠍
 楼主| 发表于 2014-4-14 06:16:06 | 显示全部楼层 来自： 中国辽宁鞍山
老式面包 发表于 2014-4-13 22:48 static/image/common/back.gif
# S( @' U+ _) u5 [- l画完了，给你看看
# F* p4 B9 p+ _- g4 R
谢谢你，想要的是画法。你的文件打不开。
回复 支持 反对

举报

龍之蠍
 楼主| 发表于 2014-4-14 06:17:39 | 显示全部楼层 来自： 中国辽宁鞍山
q542748861 发表于 2014-4-13 13:26 static/image/common/back.gif. F2 U7 C6 S- `$ O
二楼正解，，，，  又学到一种方法
2 b! i; Y3 I; q& H4 @" t( h
这题你学的了什么？你的图片与这题有关么？
回复 支持 反对

举报

wupeiqi
发表于 2014-4-14 08:28:42 | 显示全部楼层 来自： 中国江苏苏州
龍之蠍 发表于 2014-4-14 06:16 static/image/common/back.gif
8 ^8 h! z9 Z& I* f谢谢你，想要的是画法。你的文件打不开。
9 H- q3 O# N$ D, H  a/ }4 \: v3 ^! t
exb 是CAXA电子图板的文件格式
* {4 w! f( u* N% _CAD中打不开
回复 支持 反对

举报

zhbsh83
发表于 2014-4-14 09:11:41 | 显示全部楼层 来自： 中国山西晋中

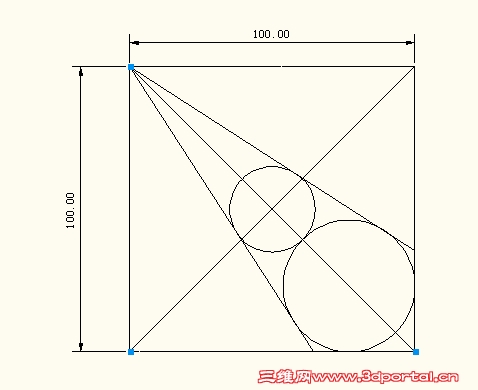

用几何约束，傻瓜式画法，不用动脑子的

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

回复 支持 反对

举报

我爱用acad
发表于 2014-4-14 10:08:31 | 显示全部楼层 来自： 中国河北保定
龍之蠍 发表于 2014-4-13 08:28 static/image/common/back.gif$ W6 P! q! n6 d+ Q0 ]0 ?* Z" M4 V
没有看到很好的画法，最好不用计算。

1 Q) E' q1 F9 G* g我也很想学此题的几何画法。
回复 支持 反对

举报

我爱用acad
发表于 2014-4-14 10:09:41 | 显示全部楼层 来自： 中国河北保定
q542748861 发表于 2014-4-13 13:26 static/image/common/back.gif7 |2 b2 F% _+ W+ p  `2 |
二楼正解，，，，  又学到一种方法

/ v8 k$ V- ^4 `4 q" D朋友，这是什么图？
回复 支持 反对

举报

我爱用acad
发表于 2014-4-14 10:13:16 | 显示全部楼层 来自： 中国河北保定
zhbsh83 发表于 2014-4-14 09:11 static/image/common/back.gif
  t/ g4 j/ D4 @/ L& S用几何约束，傻瓜式画法，不用动脑子的
3 m/ c6 g8 Y1 a; N7 v/ T2 f5 `
若用约束画法，楼主就不会发这个帖子了
回复 支持 反对

举报

q542748861
发表于 2014-4-14 11:51:02 | 显示全部楼层 来自： 中国北京
我晕····上错图了。。。。
回复 支持 反对

举报

龍之蠍
 楼主| 发表于 2014-4-14 17:28:21 | 显示全部楼层 来自： 中国辽宁鞍山
zhbsh83 发表于 2014-4-14 09:11 static/image/common/back.gif
; G" ?# J; a- ?! Y/ v+ ]  F用几何约束，傻瓜式画法，不用动脑子的

& {( r4 R7 r/ c3 L用约束有更好的软件，就不麻烦CAD了。
回复 支持 反对

举报

ct4273
发表于 2014-4-14 17:48:04 | 显示全部楼层 来自： 中国山东淄博
:victory:
回复 支持 反对

举报

oxm44
发表于 2014-4-20 08:48:58 | 显示全部楼层 来自： 中国江西南昌
本帖最后由 oxm44 于 2014-4-20 09:39 编辑 1 `& A! ]% X- d% q3 C0 }2 U
# A% @6 Q7 _$ L# N+ ~' ^* [

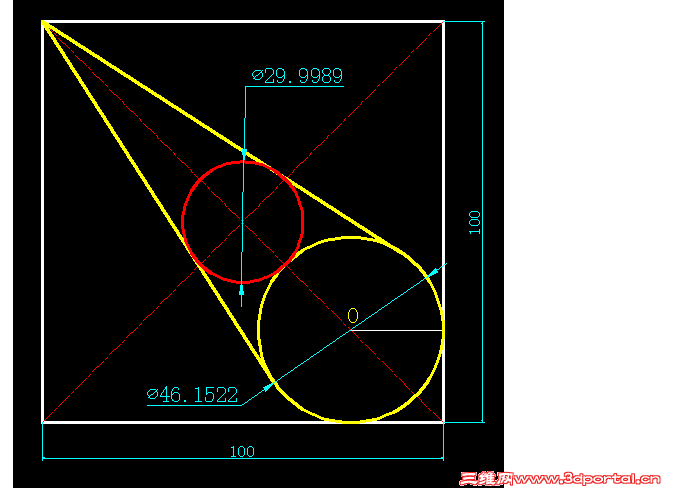

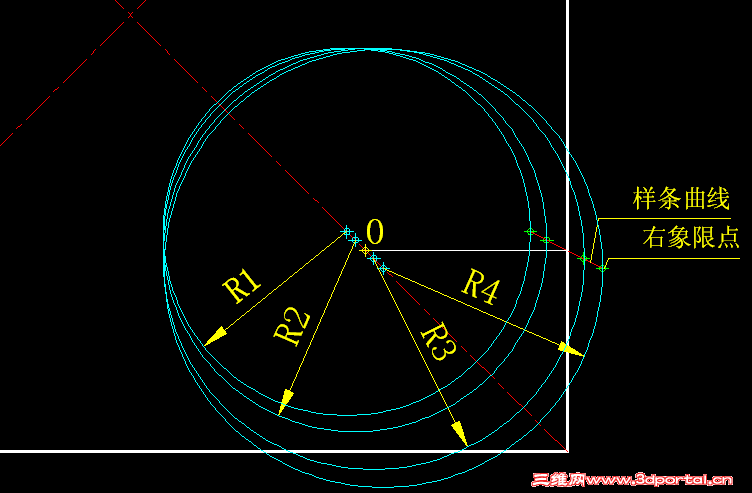

用轨迹法。作的辅助圆多些，用样条曲线画出的轨迹线就越精确,结果也就越接近真值。1 x: z0 S( S7 K' _9 s8 ]! y

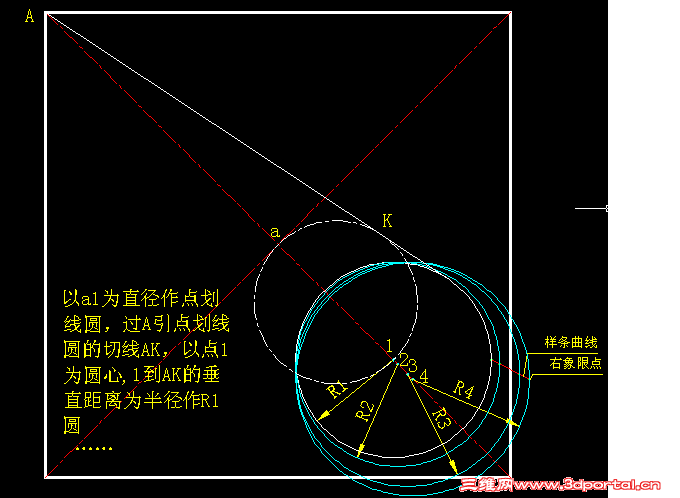

hgt3.PNG . P9 @8 C6 {9 Q* T) N& l& w* {
/ v8 }: e' U$ p5 S$ a2 {
hgt1.PNG % |/ F  [5 l# G- h( b3 O, j( V+ r- i; `
# z2 L' f; ^) |, Z+ T- [7 ^  C9 h

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

回复 支持 反对

举报

我爱用acad
发表于 2014-4-20 09:13:23 | 显示全部楼层 来自： 中国陕西西安
oxm44 发表于 2014-4-20 08:48 static/image/common/back.gif
! k/ \- Z4 ]: v6 z" ^用轨迹法。作的辅助圆多些，用样条曲线画出的轨迹线就越精确,结果也就越接近真值。
! V4 [! O* R3 x1 f# b/ D" V
R1、R2、R3、R4有什么特别要求吗？
2 ?$ R6 l, M  Z% u如随意，则此方法不可行。9 r4 m" Y9 p4 Z. e

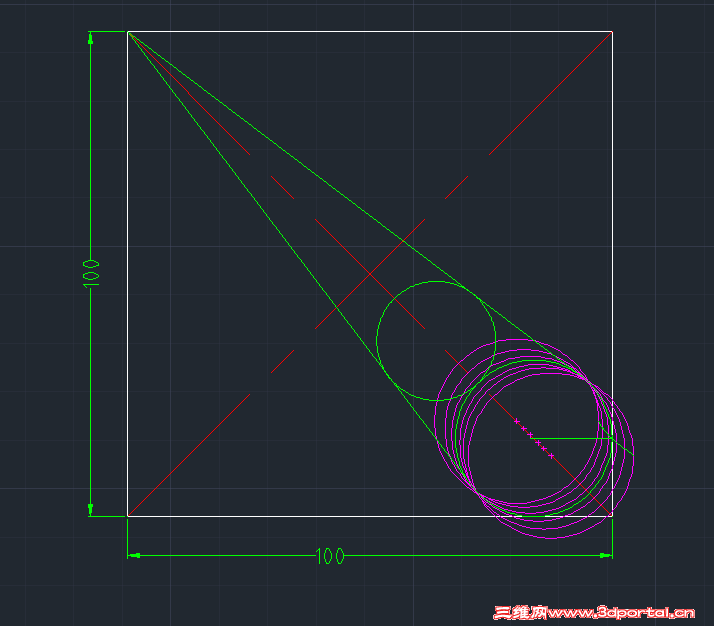

, N1 o7 w, |" H 20140420-1.PNG

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

回复 支持 反对

举报

oxm44
发表于 2014-4-20 09:42:21 | 显示全部楼层 来自： 中国江西南昌
我爱用acad 发表于 2014-4-20 09:13 static/image/common/back.gif
- j) `# j, D" \# I+ C* _R1、R2、R3、R4有什么特别要求吗？
. S# f; W6 c$ ?9 ?% N8 b2 H2 g7 j2 @如随意，则此方法不可行。

# q1 B+ W+ a" c5 `6 T) ]. j: }本以为可省略，见修改
回复 支持 反对

举报

我爱用acad
发表于 2014-4-20 10:08:10 | 显示全部楼层 来自： 中国陕西西安
本帖最后由 我爱用acad 于 2014-4-20 10:50 编辑
( e, u% B' ~( C& m  a! Q
oxm44 发表于 2014-4-20 09:42 http://www.3dportal.cn/discuz/static/image/common/back.gif
( d. D: f/ ]* O& V本以为可省略，见修改
7 Z6 h; J4 f* w! b6 ?& ^

# }! G+ J& e$ V! h4 b; g7 u这下了解了。5 P. A( B$ e* {0 q7 V( l+ p; o, l

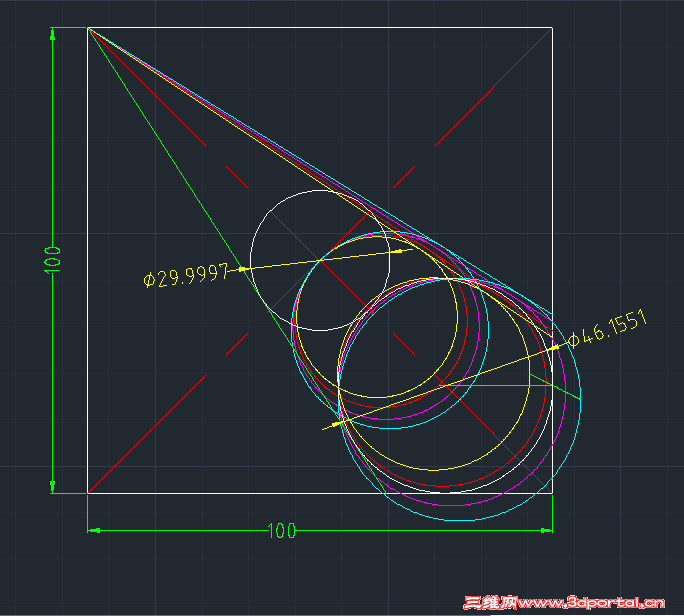

4 U5 w. R0 @2 e& h& p2 P/ K% B 20140420-2.PNG

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 技术讨论

查看全部评分

回复 支持 反对

举报

龍之蠍
 楼主| 发表于 2014-4-20 21:03:32 | 显示全部楼层 来自： 中国辽宁鞍山
oxm44 发表于 2014-4-20 08:48 http://www.3dportal.cn/discuz/static/image/common/back.gif
% c6 @6 X: M3 a  }/ N6 z用轨迹法。作的辅助圆多些，用样条曲线画出的轨迹线就越精确,结果也就越接近真值。

5 H+ O$ |6 w$ v3 h- K8 |% d  z/ d. A9 {5 ]6 z# c. W4 C
谢谢，是呀，轨迹法有误差。
回复 支持 反对

举报

中国槐
发表于 2014-4-22 16:45:47 | 显示全部楼层 来自： 中国陕西西安
老是研究这类图如何画有意义吗？有这时间不如多看两本书。技术交流是要突出技术，不是为了去做一个绘图员。
回复 支持 反对

举报

我爱用acad
发表于 2014-4-22 18:12:11 | 显示全部楼层 来自： 中国陕西西安
中国槐 发表于 2014-4-22 16:45 static/image/common/back.gif
4 F- r5 a5 T/ k9 ]老是研究这类图如何画有意义吗？有这时间不如多看两本书。技术交流是要突出技术，不是为了去做一个绘图员。
! s4 @  N3 {5 `1 A& B" ~2 S
朋友，你到这个ＣＡＤ专区来干什么？' C0 K4 `! g1 t/ @
有这时间，你还是多看两本书吧
回复 支持 反对

举报

龍之蠍
 楼主| 发表于 2014-4-22 19:49:33 | 显示全部楼层 来自： 中国辽宁鞍山
中国槐 发表于 2014-4-22 16:45 static/image/common/back.gif
  h7 ?2 n, {; v: W  w; _& R# e老是研究这类图如何画有意义吗？有这时间不如多看两本书。技术交流是要突出技术，不是为了去做一个绘图员。

- k% A6 @3 r# x7 a9 z$ K- l, F# O有没有意义无所谓，就是喜欢，没办法。如果你知道那本书有这道题的画法说一声，一定去买。6 n' p5 B( d! e6 c& n) |
至于做不做绘图员，没想过用CAD赚钱。
回复 支持 反对

举报
