超难画法

bash · 发表于 2014-3-14 12:46:51

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

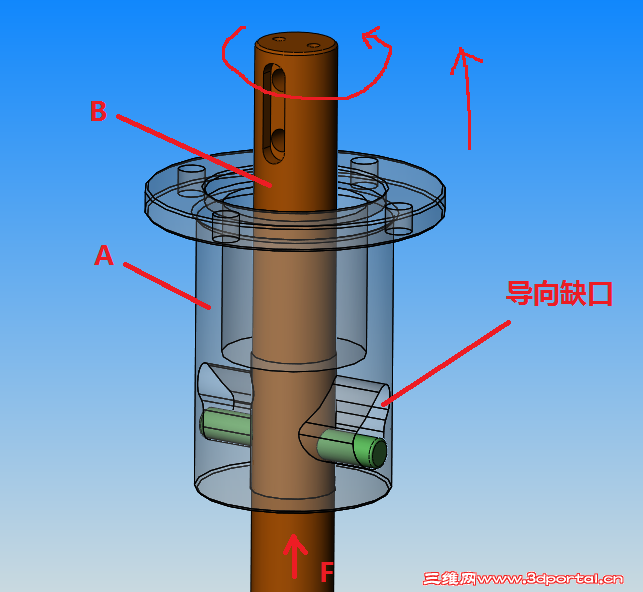

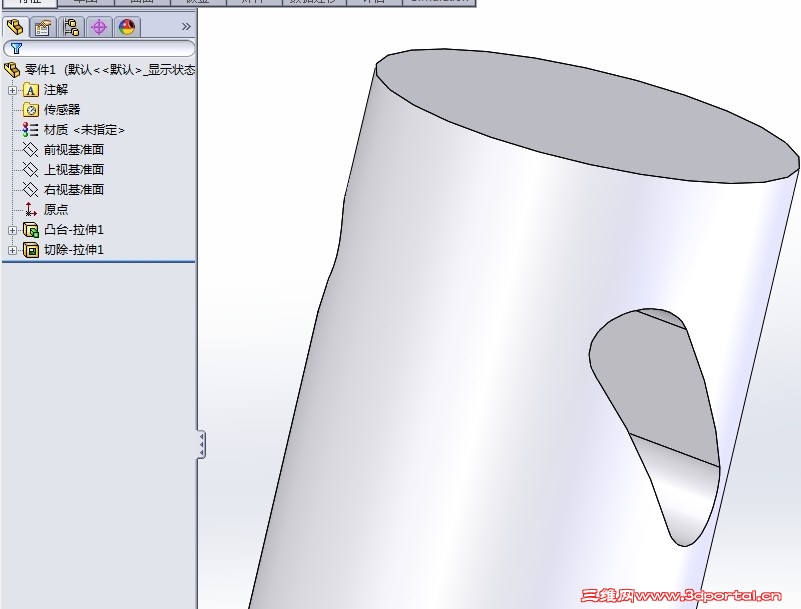

…… 各位大神如何画出下面的 “导向缺口”

如图：

A 为固定套。
B 为转轴。

B 在 F力（底部）下上升，因为 “导向缺口”的导向作用，产生转动。

请问，SOLIDWORKS 如何画出这个"导向缺口" ？

小弟尝试过很多画法，都画不出来，有请大神！万分感谢！


qiminger · 发表于 2014-3-14 13:16:24

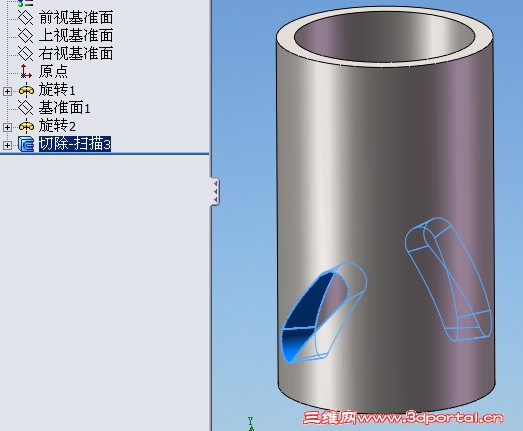

用实体扫描，路径为1小段螺旋线。
见附件2011版本

实体扫描.rar (154.46 KB, 下载次数: 105)

bash · 发表于 2014-3-14 13:29:49

太感谢了就是这种效果！

SG小瓜 · 发表于 2014-3-14 13:50:56

qiminger 发表于 2014-3-14 13:16 static/image/common/back.gif
1 q) W5 d2 w8 r5 a2 }. l' _用实体扫描，路径为1小段螺旋线。
& E- O2 @3 _2 w- X# _, b7 D. T见附件2011版本

跟前辈又学了一招

沉默到底 · 发表于 2014-3-14 14:28:59

很强大，原来还可以实体扫描

18988752612 · 发表于 2014-3-14 17:10:57

:handshake:handshake

keybao · 发表于 2014-3-14 17:56:08

本帖最后由 keybao 于 2014-3-14 17:59 编辑

最基本的拉伸切除都没用好，用拉伸切除照样可以，好好看下拉伸切除里的选项，不是你想的这么简单的．

huwenliang · 发表于 2014-3-14 18:08:45

还是扫描切除是正解之一，包覆也可以的

22553711 · 发表于 2014-3-14 19:47:47

keybao 发表于 2014-3-14 17:56 static/image/common/back.gif
! x; E5 m% ?2 Q' h! e8 e最基本的拉伸切除都没用好，用拉伸切除照样可以，好好看下拉伸切除里的选项，不是你想的这么简单的．

拉伸切除也行？？？？

22553711 · 发表于 2014-3-14 19:48:59

qiminger 发表于 2014-3-14 13:16 static/image/common/back.gif
+ v9 f+ H6 n1 _6 Z用实体扫描，路径为1小段螺旋线。$ n- B( L+ T* s, K; z: a
见附件2011版本

深以为然！

mmmliyi · 发表于 2014-3-14 22:46:43

keybao 发表于 2014-3-14 17:56 static/image/common/back.gif& B4 c- o% L( K) s% d5 r Y
最基本的拉伸切除都没用好，用拉伸切除照样可以，好好看下拉伸切除里的选项，不是你想的这么简单的．

不行吧，如果你做得出，可以详细分享下吗，谢谢。图上这个看，是会存在很大的间隙的,会传动不精准。

sfshugx · 发表于 2014-3-15 10:04:31

2# 正解
很强大啊！
感谢！

keybao · 发表于 2014-3-15 11:49:32

huwenliang 发表于 2014-3-14 18:08 static/image/common/back.gif0 J* ]* w* s. h4 _6 y; ] ]
还是扫描切除是正解之一，包覆也可以的

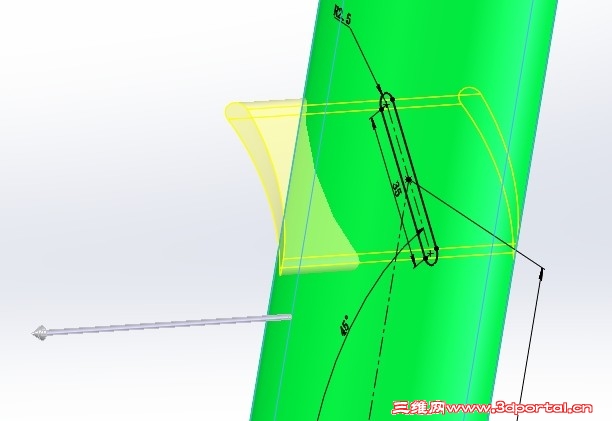

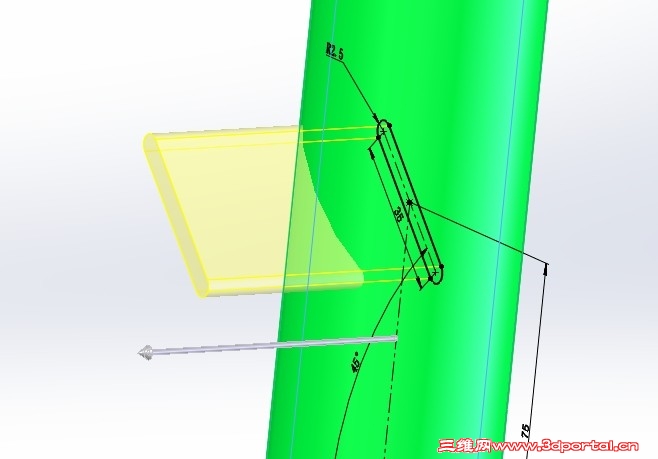

同样都是拉伸命令.两种不同结果.一个是垂直,一个是曲面.

keybao · 发表于 2014-3-15 12:02:49

qiminger 发表于 2014-3-14 13:16 static/image/common/back.gif3 Z; w$ Q& v8 o0 v
用实体扫描，路径为1小段螺旋线。
1 b, k; G T7 }1 x3 K3 F: K见附件2011版本

果然是好方法.

syldjok · 发表于 2014-3-15 12:36:21

请教2楼，我照你的步骤画，为什么路径能添加，工具实体总是添加不上。

bash · 发表于 2014-3-15 13:40:39

求解 “包覆” 及普通切除画法。

黎明的小太阳 · 发表于 2014-3-15 17:50:48

太厉害了，高手

jie7788 · 发表于 2014-3-15 18:36:37

包覆也是可以的嘛！！

syldjok · 发表于 2014-3-16 13:43:58

为啥我照着做，到最后一步实体扫描切除不了，实体旋转3添加不了。请大神解答

bash · 发表于 2014-3-18 16:53:47

回楼上的
画那根“柱子”的时候，别“合并结果”

keybao · 发表于 2014-3-19 11:55:58

syldjok 发表于 2014-3-15 12:36 static/image/common/back.gif! [" Z. d0 P4 F8 p' a4 [
请教2楼，我照你的步骤画，为什么路径能添加，工具实体总是添加不上。

选项内为实体扫描.

keybao · 发表于 2014-3-19 11:57:10

linuxbyte 发表于 2014-3-15 13:40 static/image/common/back.gif
0 H: J$ d& C' `0 E) P2 Y求解 “包覆” 及普通切除画法。

切除法就包含了包覆了.
切除法就是基准面为圆柱表面.
