[求助] AutoCAD中能否将一个实体的材料弄透明后在其中挖一些巷道?

[复制链接]
发表于 2014-3-3 10:34:25 | 显示全部楼层 |阅读模式 来自: 中国江西赣州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 yab2014 于 2014-3-3 12:09 编辑 , r) m, F/ k' U/ y

; `, C- g; `2 r; `( q; c附图中是我原来在SolidWorks中做的,
. @3 d, @1 m; [! e1 \0 p现在想在AutoCAD中做。你只要演示下能把一个长方体BOX透明然后在其中随便挖一个形状就行。
' Q$ o3 C0 Z; ]4 r0 m5 z, A6 Q6 ~: r# R  H" @+ Y. B6 a  h. h1 N

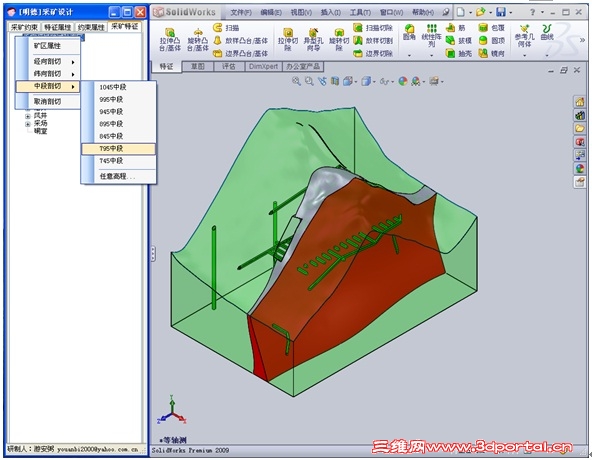

“如图是由我们开发的插件读取某矿山局部数据后生成的三维模型,图中红色为矿体,矿体出露地表,该采场属于试验采场,所以上盘和下盘都有沿脉巷道,而且大量穿脉巷道。为了将巷道等采矿形体用负形体表示,必须先有岩体,为便于观察到内部的细节,图中岩体已经半透明,矿体不透明,如果矿体半透明后则可观察到沿矿体有两个留矿法采场,如果岩体不透明的话也可以剖切的办法观察内部情形,当然这就没有半透明直观。对于这样的三维模型,如果是人工交互的方式建立的话,很多人建立几个巷道后就会嫌烦了,因为对于每个巷道都需要先平移建立新的基准面然后再根据巷道的走向算出转动的角度,转动建立新的基准面(那种巷道刚好与坐标轴一致的情况不多),然后再在前面建立的基准面上建立草图,在草图上绘制三心拱,然后再根据巷道的长度进行拉伸,然后再隐藏所有的辅助内容(如果不隐藏的话,每个采矿形体都有3-4个辅助内容,当模型中有几十个采矿形体时模型会很难看清)。- p; d$ u" Z# V: m/ W2 l6 Y7 P; O
3 q4 ~6 G; e1 A; L( ^

- D$ j' K$ w3 F7 S: v& M/ q
发表于 2014-3-3 12:02:59 | 显示全部楼层 来自: 中国湖北黄冈
可以将不同的巷道设在不同的图层,不需要显示的巷道可以单独隐藏。- e& w/ U% j9 w# L( q1 C! Z+ [9 j

! T, y. \7 ]8 e6 }; B2 b8 P楼主的图片无效、看不到。
 楼主| 发表于 2014-3-3 12:13:15 | 显示全部楼层 来自: 中国江西赣州
本帖最后由 yab2014 于 2014-3-3 12:53 编辑 ; z8 @5 |7 n* `) U! J/ G1 K
) E% m: v9 w4 X
这样能看到图片了吗?* g7 f; J7 |9 u# i
) o8 z# d9 y* Q3 ]
我的疑问是AutoCAD中能否将一个实体的材料弄透明后在其中挖一些巷道?% W8 U% C, S! W% D! ~! S) Y
从外面能够看到半透明的实体中开挖的各个巷道。
# `5 Z3 W; t& s9 R! w# w) Q我原来的插件在SolidWorks中做的。8 i* V' c- d/ I- t' E
现在想移植到AutoCAD。
3 [, m: j, H1 x( |7 d  a. R0 {' c' V- p6 [  [
对AutoCAD的三维功能不太了解,所以现在是可行性阶段。; R+ s8 p3 v: v% r! x3 C

/ L5 ]2 A% y/ [8 s- a7 f
发表于 2014-3-3 12:53:44 | 显示全部楼层 来自: 中国湖北黄冈
SW、proe等三维设计软件的3D能力比AUTOCAD强多了,不知楼主为什么要用CAD?与别人交流吗?. h+ K9 L+ C- A: Y; C
楼主可以换一个办法:在透明的3D山体内直接挖出坑道,再用不同的颜色来设置坑道的面,这样山体既透明,坑道也能看见。不知觉得如何?这在SW、proe等三维设计软件是小菜一碟,简单的很。许多年没有用CAD,它也应该由此功能。
! m/ G( b8 C! T3 ~仅供参考。
 楼主| 发表于 2014-3-3 12:59:07 | 显示全部楼层 来自: 中国江西赣州
本帖最后由 yab2014 于 2014-3-3 13:01 编辑
; Z, |( R: ~% l: V, Y% ?5 `7 n- K# A6 O0 }
“在透明的3D山体内直接挖出坑道,再用不同的颜色来设置坑道的面,这样山体既透明,坑道也能看见。”
# q, F8 \  {: R! C7 R, P" l" I! k. S4 j: C' \
我正是要这个效果,,就是不知道AutoCAD中能否做到。* w! C# S9 x( i  g/ G) O- a
; K" S* F& D& O! N4 |. ^8 K
你只要演示下AutoCAD中能把一个长方体BOX透明然后在其中随便挖一个形状就行我就很感谢了。
 楼主| 发表于 2014-3-3 13:04:45 | 显示全部楼层 来自: 中国江西赣州
“SW、proe等三维设计软件的3D能力比AUTOCAD强多了,不知楼主为什么要用CAD?”
% A2 g& a( X( l' e  |* Y9 H6 L
+ {1 ]  o4 R5 X) y7 x3 @矿山基本上只用AutoCAD。所以想移植到AutoCAD
发表于 2014-3-3 13:42:57 | 显示全部楼层 来自: 中国湖北黄冈
本帖最后由 tangcarlos3d 于 2014-3-3 13:44 编辑
6 r; M& ]7 }) C  X# f
yab2014 发表于 2014-3-3 13:04 http://www.3dportal.cn/discuz/static/image/common/back.gif" m1 l5 s* n2 G# J
“SW、proe等三维设计软件的3D能力比AUTOCAD强多了,不知楼主为什么要用CAD?”
4 D& Y4 t# v2 Z% B- V
. }: N- `' ]& T; {6 l5 G矿山基本上只用AutoCAD。 ...

7 @3 W* k- P' P2 y) ?1 c2 h" q% \& u: ?
我也是现在才摸索出来的。因为平时不用CAD.
! ~; X" X- }# e! [5 P& `; @. O2 G% g3 B方法:1 T. c" n' g& _3 V. v' T

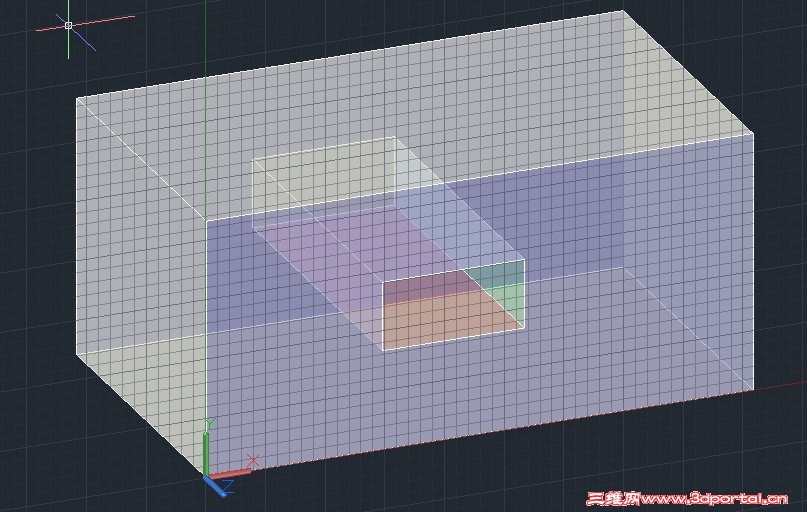

1. 现将块做成半透明,

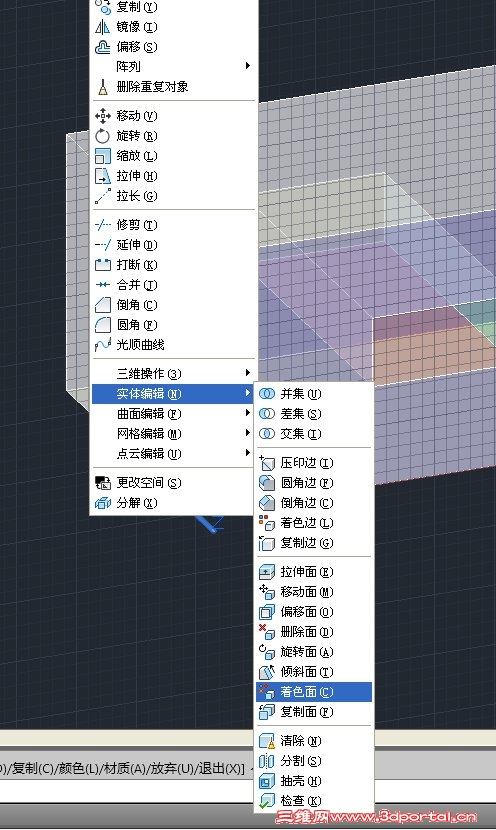

# z' E# ^: B; J/ w( N+ \2. 点击“修改、实体编辑、着色面”,6 m: t+ H, H* j4 j
3. 点击要着色的面、回车,, m' N. k4 h& y. O. \7 \. w
4. 在出来的调色板上点选所需要的颜色。
* z1 q' h& U, t5 }5. 确定。
& e. [+ |$ i% [& _+ e1 `/ a8 e" w4 N# F. o; X6 C$ @
我图中方孔中底面是红色,右侧是绿色。我的CAD版本是2013
 楼主| 发表于 2014-3-3 14:14:32 | 显示全部楼层 来自: 中国江西赣州
非常感谢。。. L+ W9 j' [  w7 O$ m6 y- k' V
我原来看到有资料说AutoCAD2014能透明材料,,没想到AutoCAD2013就可以。
 楼主| 发表于 2014-3-3 20:37:27 | 显示全部楼层 来自: 中国江西赣州
我的AutoCAD水平看样子不够,“将块做成半透明”,,材料好像不好弄半透明。
' M( j6 J: a  n$ @/ S" d/ H+ {7 i6 T; _' v' F/ _5 ^4 E8 L! d
能告诉我具体步骤吗?
 楼主| 发表于 2014-3-4 22:13:08 | 显示全部楼层 来自: 中国江西赣州
还有,AutoCAD大约哪年开始能“将块做成半透明”?
发表于 2014-5-2 17:20:05 | 显示全部楼层 来自: 中国江西南昌
将山体作玻璃渲染即可:4 S3 @& n) w5 i+ I
