钣金件画图

rongyi21

图片产品怎么画出来，最好是通过钣金的方法做。试过钣金折弯跟成型模具，尖角的位置效果都不理想。希望高手指点下，最好留个模型参考下
) [$ r8 V" F) X! `  c2 ~产品规格L130*W128*H30

" Y- k( h- K! `4 I% y" E

谁是小絮

等待高手上文件 下载学习

rongyi21

寂静天花板 发表于 2014-2-21 12:53 static/image/common/back.gif
楼主先说说那个尖角的理想形状为何，这样别人也好对症下药

' e7 w; q0 O* V尖角的理想形状，附件的图片有多角度的样子

hongwei_1987jp

rongyi21 发表于 2014-2-21 13:45 static/image/common/back.gif
尖角的理想形状，附件的图片有多角度的样子

/ l9 o) C) f) @8 @6 @4 D8 _: O那对角是焊接的吧

hongwei_1987jp

参考
8 z  y8 G* t6 t2 w4 r2 P+ [7 F, r
8 U% U5 t. t+ g5 n! }' x2 v- l5 m

* P- ~3 Y9 v% U: Q/ l0 `) E- b+ T

% T  J7 e* `, e8 ?% F

hongwei_1987jp

两种效果
; |; Z: d; A/ P
0 r! f8 |* F+ d5 h

3 \; s* q+ Z% @- p# R( I- H

hongwei_1987jp

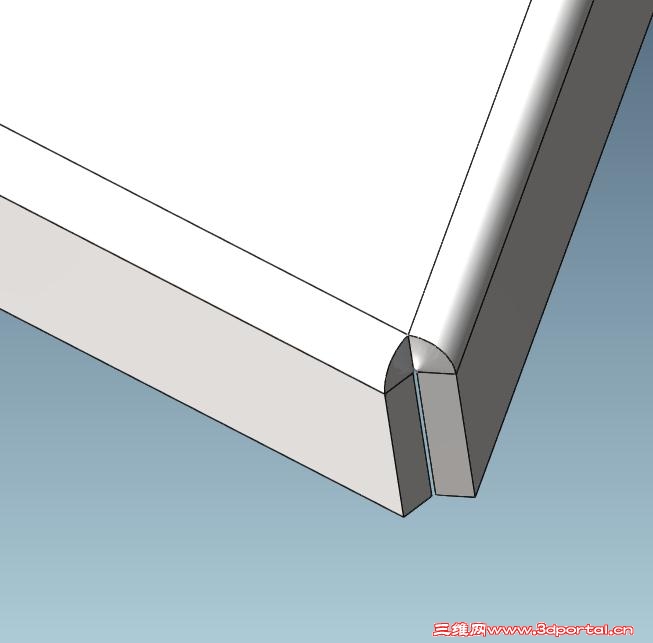

成型
! C; Z% j, V4 Z7 b$ f5 r7 p
8 `# Y/ e# s4 `! ?9 ]1 `% ?

KCKK

根据楼主的图形看，该是模压成型件，板金折边没有这种效果的。

licoolicoo

3 H1 J0 O+ r, U/ {1 m$ ~2 Y4 i, }楼主那个尖角实际上是加工的时候有 点变形而已。设计的时候应该是规则的。
& i6 ^( L' u$ y+ j& p
3 t: n4 ~$ e: M' U2 r0 p7 z

rongyi21

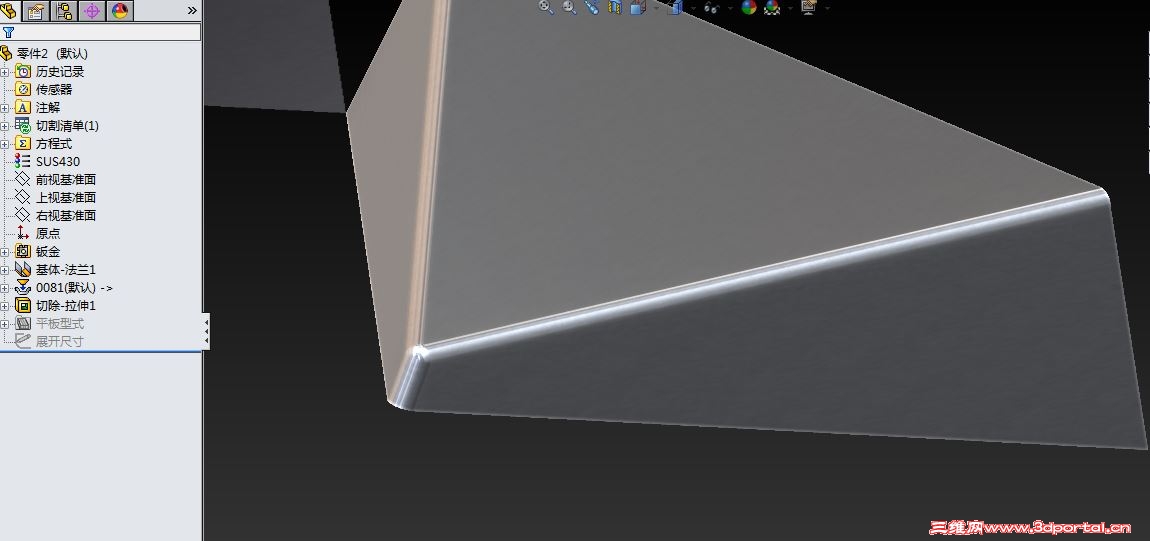

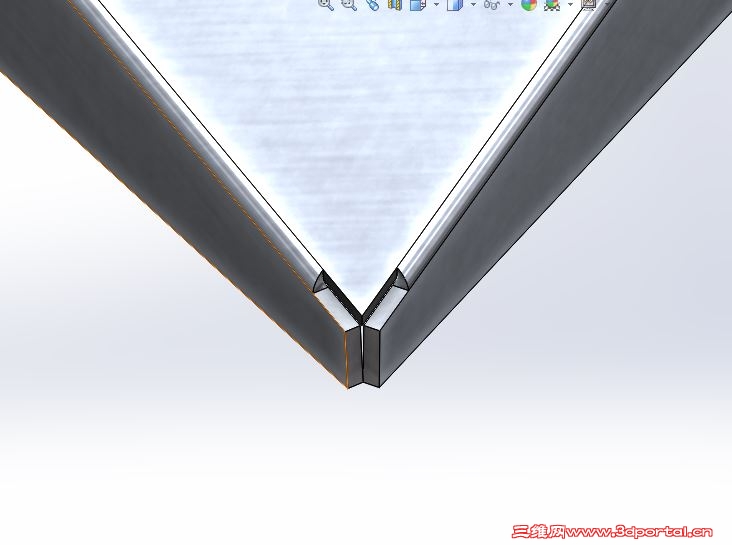

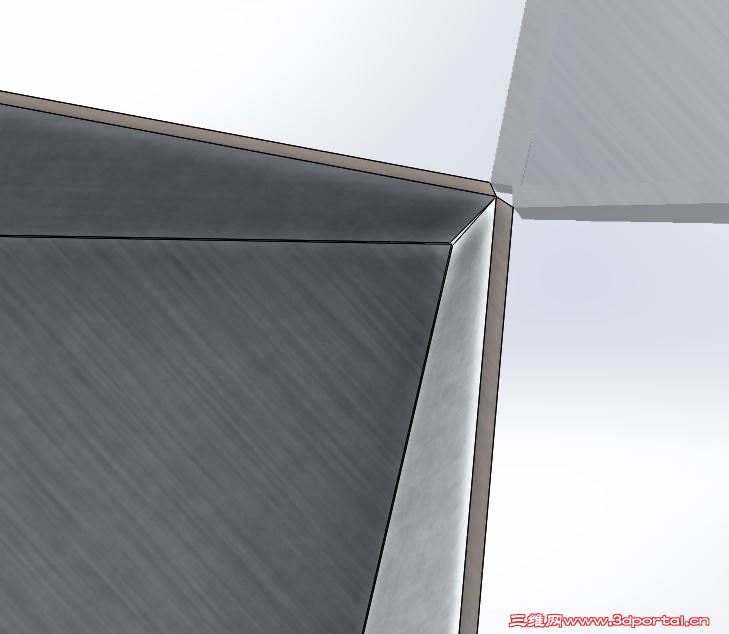

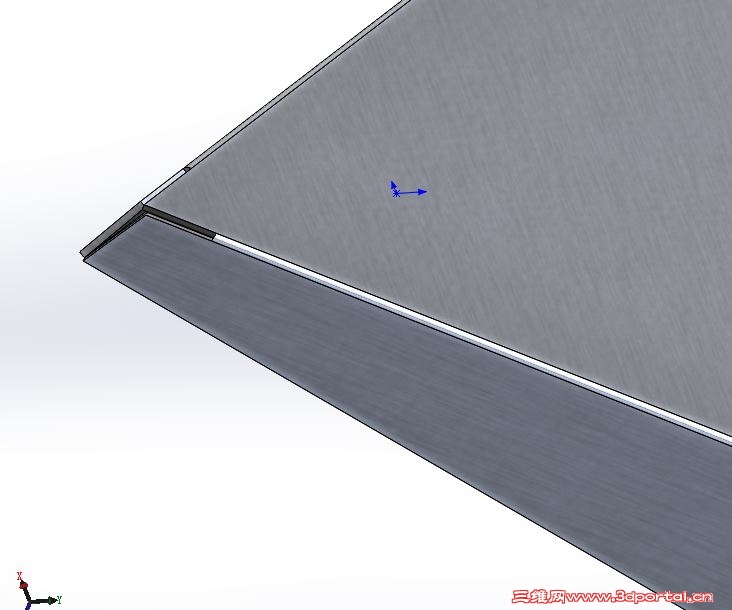

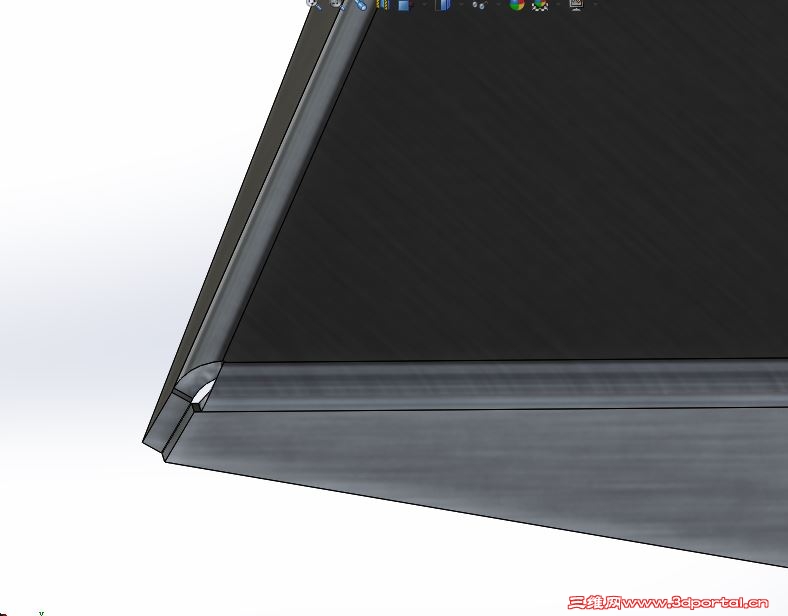

好像这样的效果还是不行。我画的都是这个样子。
- k6 n( t6 g2 V0 H4 p2 `" V4 ~" M不管那个那个角又到里面好像没办法平整，试了CATIA，SW都是没办法最终平整图形

SG小瓜

个人觉得 这种零件可以根据成型尺寸根据经验手动展开
