如图所示大圆给定如何绘制该图？

bhc2008

如图所示大圆给定如何绘制该图？

我爱用acad

条件没给足吧？

小刘-到

' g& f1 v) J& B
刚才说的画图过程比较粗糙，现在公布详细的画图步骤：

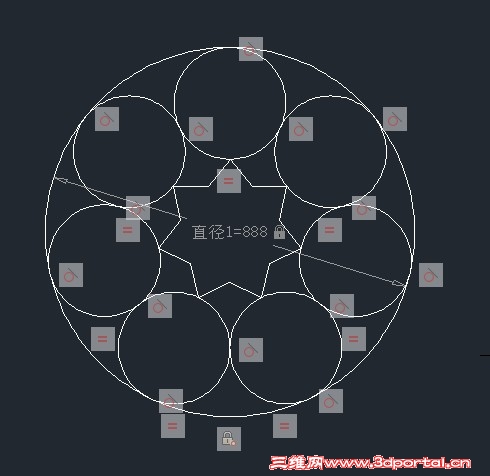

1、先画已知的大圆，然后画7个小圆（7个小圆需要在大圆内部，如教程，在外部使用相切约束时默认是在大圆外部），使用几何约束（固定，标注约束--直径）固定大圆（作用是锁定位置和大小）。
2、把其中一个小圆拉大点或者缩小点（此步骤是最关键的一步，不然怎么都画不出来，此步骤为后续的相切--相等这两个几何约束服务）。
6 F& [$ T- e% K" @' ~3、使用相切约束，让小圆和大圆相切（注意：相切时先点大圆，再点小圆，依次对7个小圆与大圆相切）。
: X' S+ f( q* U2 a+ M4 V# Q4、使用相切约束，让相邻的小圆相切（注意：这儿只需6个相切约束，相切完隔最远那两个小圆暂时不使用相切约束，这个约束留着有大用）。
5、使用相等约束，让相邻的小圆相等（半径一致，若之前没有步骤2，此时就画不下去了，有兴趣的朋友可以试试）。
! L) T3 h" T3 X( d1 b0 \( I* D6、使用相切约束，让步骤4中隔最远的那两个小圆相切。此时会发现7个小圆已达到要求。
# @5 r) O% E4 u) j% j: I7、画一个圆，内切小圆，再使用pol（正多边形）命令作一个内接正七边形，连接多段线，删除多余的线。
8、使用ro（旋转）命令，将图形旋转到需要的角度，删除约束，OK！
3 i  [. l4 ?7 }$ U: U7 F0 Y
约束命令都在参数选项目录下，可以看看。
( Q3 M& e5 D" S/ ?

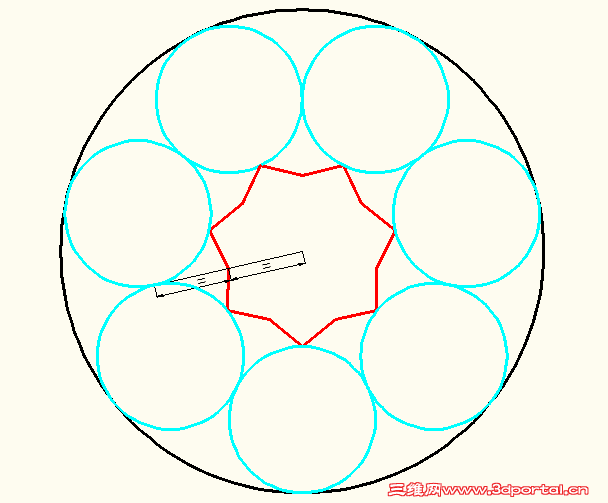

! ]9 V- l* _  [( i; P. Y6 v: p8 ]画图过程如附件“画法”所示。

我爱用acad

不用约束，用几何画法。

' o1 ~' ^, L0 ~" j. y( b2 @

我爱用acad

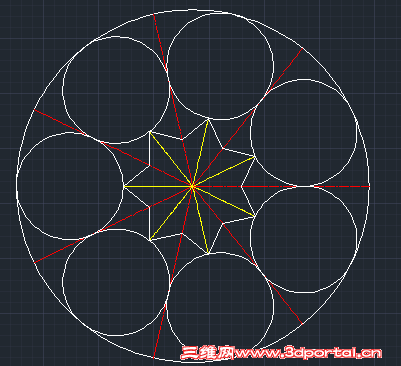

思路：

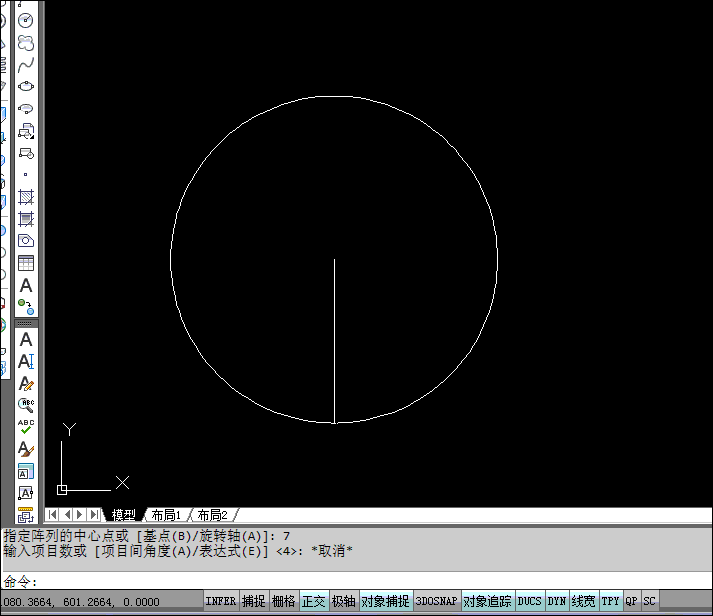

1、任意大园，画出7等分点。
, M$ a9 k0 a/ h7 ^; `2、7点与中心连接。
, U2 o  Z: k, u& h& n3、用三个切点法画内切小圆。
4、圆周阵列出7个小圆。
* f  E) I2 }( `9 P3 [& J9 _" B0 b" H1 k5、再画出内部各尖角。

我爱用acad

刚开始没有仔细思考，说了个条件不足，不好意思啊。

小刘-到

我爱用acad 发表于 2014-2-10 11:11 static/image/common/back.gif
思路：
( _. g7 T3 X8 u  H1、任意大园，画出7等分点。
6 y! [$ H- @* k2、7点与中心连接。

7 ~% U4 C- T, e$ L# r& @% N这样也可以，还方便呢！好方法，学习啦！

我爱用acad

小刘-到 发表于 2014-2-10 11:41 static/image/common/back.gif
这样也可以，还方便呢！好方法，学习啦！

; x# a* Q; {& `* E- i互相学习，呵呵。
