这是个什么符号啊？

小刘-到 · 发表于 2014-1-15 17:24:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

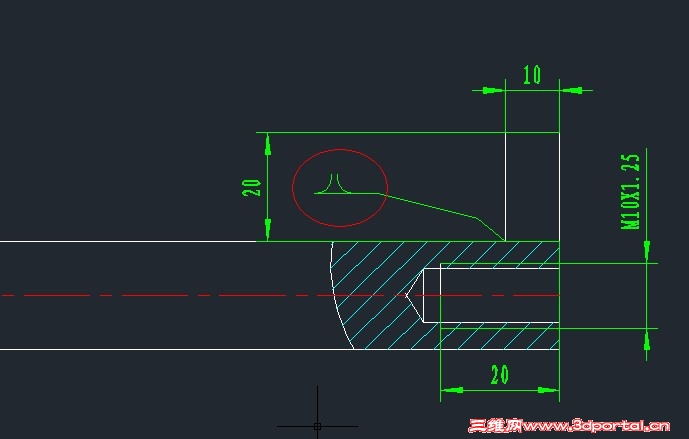

如图，图中红色圈中的是什么符号啊？代表的是什么意思？以前没见过，请认识这个符号的前辈不吝赐教！非常感谢！

SWJY1956 · 发表于 2014-1-15 17:52:23

卷边焊接符号。。。

我爱用acad · 发表于 2014-1-15 21:26:54

二楼说的有理

小刘-到 · 发表于 2014-1-16 11:37:04

SWJY1956 发表于 2014-1-15 17:52 static/image/common/back.gif
& ~. i' H5 l. p; S- f7 {/ G卷边焊接符号。。。

噢！好的！谢谢你！

sunice · 发表于 2014-1-18 08:18:44

10mm的铁板这个样子卷边焊接？？？符号本身么有错，但是我觉得可能是标注错了，应该是单边角焊缝吧....

小刘-到 · 发表于 2014-1-18 09:46:35

sunice 发表于 2014-1-18 08:18 static/image/common/back.gif
+ U+ L2 V- ^; |- G" N$ ~10mm的铁板这个样子卷边焊接？？？符号本身么有错，但是我觉得可能是标注错了，应该是单边角焊缝吧....

前辈说的很有道理！应该是角焊缝！问下单边角焊缝和角焊缝有啥区别，我没查到资料。

sunice · 发表于 2014-1-18 16:01:51

没有区别.......

sunice · 发表于 2014-1-18 16:02:36

我的意思是只在一边有角焊缝

小刘-到 · 发表于 2014-1-18 17:10:53

sunice 发表于 2014-1-18 16:02 static/image/common/back.gif
" R- j* P; `" ], ^我的意思是只在一边有角焊缝

噢，这样，图中也没说是哪边有角焊缝，是不是哪边都可以呢？

我爱用acad · 发表于 2014-1-18 17:21:44

小刘-到发表于 2014-1-18 17:10 static/image/common/back.gif
0 o# `3 d/ B5 Q3 Z$ A7 _, T噢，这样，图中也没说是哪边有角焊缝，是不是哪边都可以呢？

如图所示的话，只能在左边了，右边是平齐的，无法加角焊啊。

我爱用acad · 发表于 2014-1-18 17:24:08

10mm板的左下角一般会倒坡口后再加角焊接，这样会更牢固些。

小刘-到 · 发表于 2014-1-20 10:57:43

我爱用acad 发表于 2014-1-18 17:21 static/image/common/back.gif
/ h1 a2 I9 Q4 o" t- T如图所示的话，只能在左边了，右边是平齐的，无法加角焊啊。

嗯，也是，谢谢前辈的指点！

小刘-到 · 发表于 2014-1-20 10:58:47

我爱用acad 发表于 2014-1-18 17:24 static/image/common/back.gif
6 a' g3 Y7 V% E! u7 s; P10mm板的左下角一般会倒坡口后再加角焊接，这样会更牢固些。

哎。图纸已经给加工方了，不知道他们会不会注意到！要不要提醒下，万一他们弄成卷边焊接，那就完蛋了！

我爱用acad · 发表于 2014-1-20 11:08:17

小刘-到发表于 2014-1-20 10:58 static/image/common/back.gif# O( F. s+ d& ?3 j- I, e5 X
哎。图纸已经给加工方了，不知道他们会不会注意到！要不要提醒下，万一他们弄成卷边焊接，那就完蛋了！

应该修改图纸，要不然会出错。别人会笑话你的哟

maikeyou007 · 发表于 2014-1-20 11:19:32

焊接符号啊

小刘-到 · 发表于 2014-1-20 14:27:55

我爱用acad 发表于 2014-1-20 11:08 static/image/common/back.gif1 u. P; m2 T" L; h# W; X
应该修改图纸，要不然会出错。别人会笑话你的哟

是呀，我找了手头的手册，没有焊接方面的符号，前辈能不能把你那边的焊接符号传我一份啊！角焊缝的我不知道怎么表示，这个图纸是老板拿回来的

sunice · 发表于 2014-1-20 14:38:31

10mm铁板如果真的是卷边焊接的会是什么样子？而且从图纸结构上来看，根本就不是卷边焊接。加工方看到这个符号会来找你如果他也认为这是卷边焊接的话

小刘-到 · 发表于 2014-1-20 14:40:18

sunice 发表于 2014-1-20 14:38 static/image/common/back.gif+ _. [$ M+ c6 _/ s2 j/ C* [
10mm铁板如果真的是卷边焊接的会是什么样子？而且从图纸结构上来看，根本就不是卷边焊接。加工方看到这个符 ...

那样最好了，还好年前不加工，年后师父来了，看师父怎么弄。

我爱用acad · 发表于 2014-1-21 08:53:35

小刘-到发表于 2014-1-20 14:27 static/image/common/back.gif% v C3 k5 k2 T" s7 p( d/ s: g/ G
是呀，我找了手头的手册，没有焊接方面的符号，前辈能不能把你那边的焊接符号传我一份啊！角焊缝的我不知 ...

百度了一个给你参考，希望能帮到你。
http://www.safe001.com/2004/guobiao2/o2004091703.htm

小刘-到 · 发表于 2014-1-21 09:13:51

我爱用acad 发表于 2014-1-21 08:53 static/image/common/back.gif& k" e4 u! t' y8 @2 ~/ Q# I7 f
百度了一个给你参考，希望能帮到你。2 h6 ]6 Q l/ A5 G+ v
http://www.safe001.com/2004/guobiao2/o2004091703.htm

谢谢前辈的热心！资料很全面，怎么找的呀，可以告诉下我吗？

我爱用acad · 发表于 2014-1-21 09:19:48

小刘-到发表于 2014-1-21 09:13 static/image/common/back.gif9 O- E3 N- n7 t0 ~
谢谢前辈的热心！资料很全面，怎么找的呀，可以告诉下我吗？

百度搜索“焊接符号”啊。

小刘-到 · 发表于 2014-1-21 11:59:05

我爱用acad 发表于 2014-1-21 09:19 static/image/common/back.gif5 M/ \, B. _0 w$ J5 e j# w
百度搜索“焊接符号”啊。

谢谢昂！我也找到了！之前我是很好奇前辈怎么找到国标网页的，是在知道里面找到的吗？
