[3D/建模技巧] 吸尘器三维CAD速成教程(上):曲面建模

[复制链接]
发表于 2014-1-9 14:16:40 | 显示全部楼层 |阅读模式 来自: 中国广东广州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

1 g3 i6 j, ?& @: j3 ?3 P3 e  吸尘器是很常见的家用电器,对许多刚学习三维CAD设计的朋友来说,可以作为练习曲面建模的入门素材。因此,今天跟大家分享的,就是由中望3D的技术粉丝李工编制的吸尘器三维CAD速成教程(上)——主体的曲面建模部分,其它零部件的三维CAD教程,也会陆续推出,吸尘器的三维CAD图纸也免费提供下载(http://www.zwcad.com/community/thread-13004-1-1.html)。接下来就来看看吸尘器的主体部分是怎么设计出来的吧!$ U* X4 d- b$ z$ s1 N
4 t9 i: D) p4 _1 l! s% E

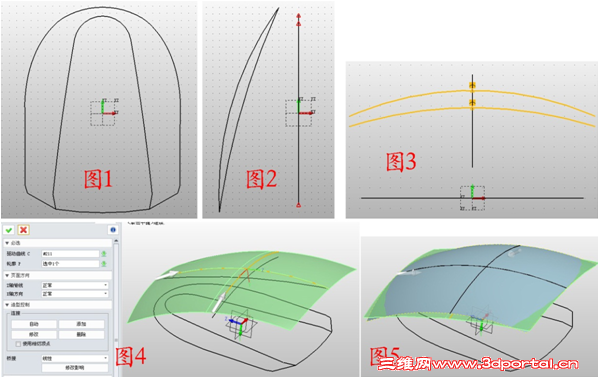

  {8 n* \" j, Z& z0 ^  1. 在XZ面插入草图,绘制图1所示的轮廓,在YZ面绘制图2所示的草图,在XY面插入草图,点击参考曲线的曲线相交,过参考点绘制图3所示的两条弧线,点击驱动线放样,驱动曲线为图2左侧曲线,轮廓为图3的上侧曲线,如图4,形成的曲面命名为曲面1,同理,放样另2条曲线,图5,曲面命名为曲面2。
/ E' ^3 `0 v5 i3 X% W) _6 A

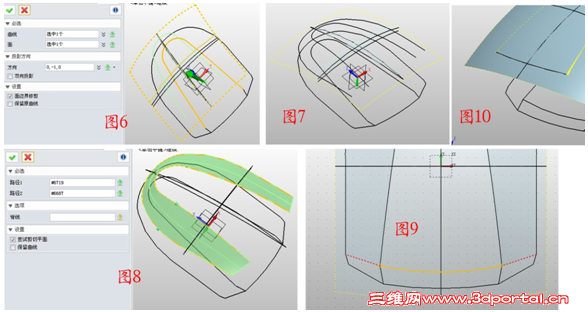

$ \# e  ]2 U$ Q0 F8 T  2. 点击线框--投影到面,曲线选择图6所示的部分,面选择曲面1,同理,将图7所示的曲线投影到曲面2,点击曲面--直纹面,将投影后的两条曲线连成面,如图8。在XZ面插入草图,参考曲线如图9所示的红色虚线,绘制弧线连接虚线的两端,将此弧线投影到曲面1,如图10所示。6 n; T4 b; G; j7 b  A+ |% d( N

  i* L9 n( T+ C& H% I

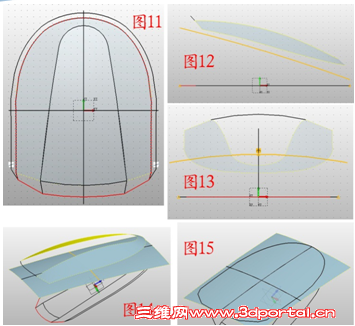

4 s  a& O" M* s$ q' Z5 D' m  3. 在XZ面插入草图,将图11所示的红线部分设置为参考曲线,将参考曲线的下面部分转化成红色实线,将剩余曲线向外偏移一定距离,然后用直线将两部分连接。在YZ面绘制图12所示的曲线,在XY面绘制图13所示的曲面(此曲线过参考点),用驱动线放样将两条曲线放样成曲面,命名为曲面3,如图14所示。将图11绘制的图形投影到曲面3,如图15所示。; s% j" I; y* O! W' N: i  v
+ B0 e5 H: X) J1 r& G- T% \

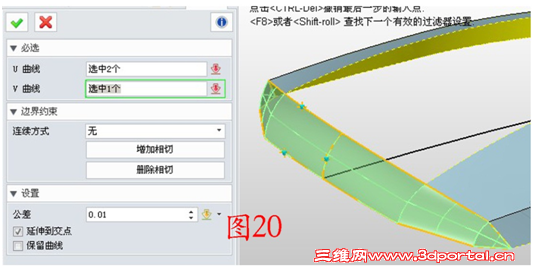

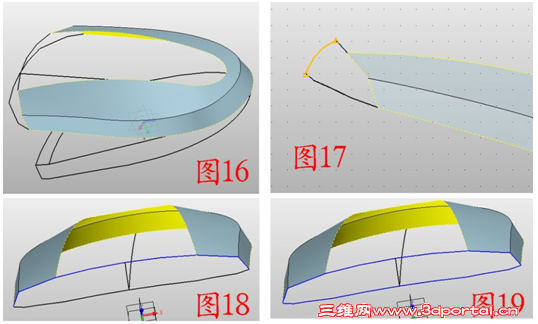

, d% f8 y! z! H! Z. e# G  4. 点击曲面--直纹面,将图16所示的两条曲线连成曲面,在XY面插图草图1,点击参考曲线的曲线相交,设置好参考点,用弧线连接两个参考点,如图17所示。按照图18所示将曲线设置成曲线列表1,同理将图19所示的下部曲线设置成曲线列表2,点击曲面--U/V曲面,U曲线为曲线列表1、2,V曲线为草图1,如图20。6 W1 l+ V3 A- K' }6 U) ^" S1 a

7 \/ q* j" n3 G7 h* P7 B" N
4 c0 S0 ~1 Z3 M. n+ v
& R: V5 Q) @2 ?# [8 [
  5. 点击曲面--面偏移,将曲面1向下偏移一定距离,命名为曲面4,如图21。在XZ面插入草图2,将图22所示的红色虚线设置成参考曲线,并将其向内偏移一定距离,然后将其转化成实线。点击曲面--曲线修剪,面选择曲面4,曲线选择草图2,注意保留面选择中间部分,如图23,效果如图24,点击曲面--直纹面,按照图25所示修补曲面。, w7 ]8 e1 i* H

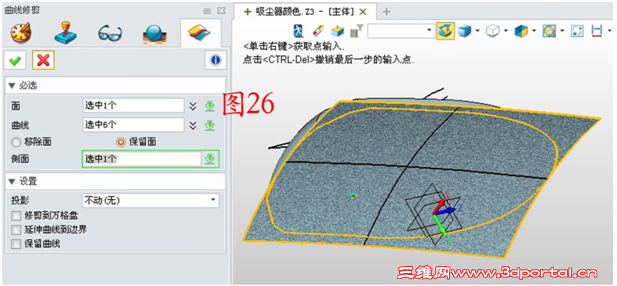

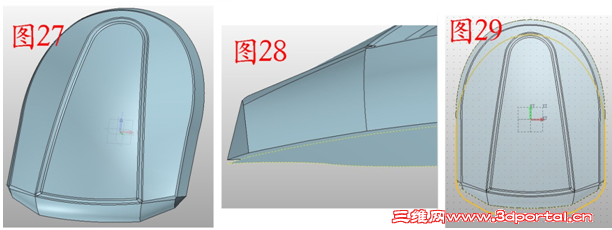

2 S3 ?, G* d; I/ D; ?  6. 点击曲线修剪,面选择曲面3,曲线为造型的下部边,保留面如图26所示,将曲面3的外边部分减除掉并将其缝合为一个整体。将图27所示的部分做圆角处理。点击曲面--面偏移,将造型的底面向下偏移一定的距离,并将其命名为曲面5,如图28所示。在XZ面插图草3,绘制图29黄色部分的曲线。
3 G& A! I: m2 C$ p4 F4 j

5 K& e0 Y6 H  u) t
$ `+ y$ g. o7 w5 B

6 H5 ^" O2 E7 u6 d4 n8 m* U' q: W$ W5 J) v$ Y) g5 s4 s" |

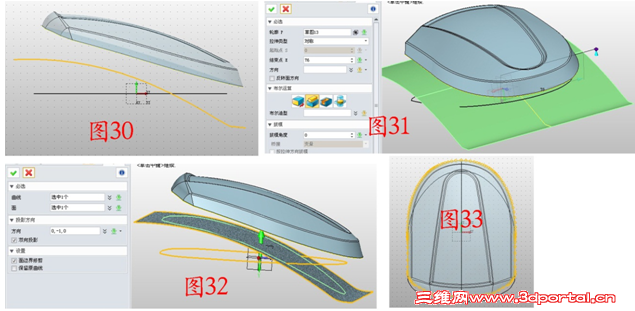

. Y+ C4 ~7 ]# n$ [5 `+ j5 s  7. 在YZ面插图草图4,绘制图30所示的曲线,并拉伸此曲线成面,命名为曲面6,如图31,将草图3投影到曲面6,命名为曲线1,如图32,在XZ面插入草图5,绘制图33黄色部分所示的曲线(将曲面5边缘设成参考曲线,然后转化成实线即可)。
% p0 M0 d  I; P7 D9 V1 P
' @2 {" F8 G1 @5 d- `( v9 X
# f4 m; z/ m4 U  V" `4 {

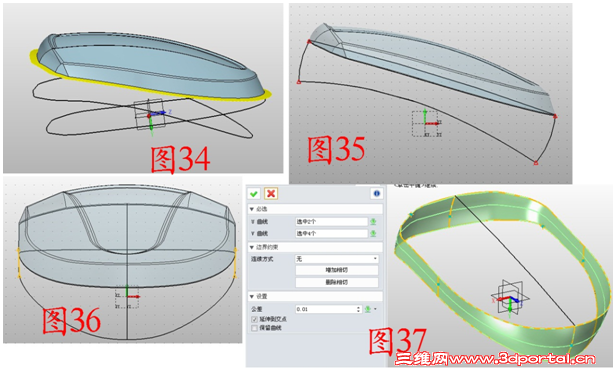

  8. 点击曲面--面延伸,将曲面5边缘向外延伸一定距离,如图34。将草图5投影到此曲面上,命名为曲线2,如图34。在YZ面插入草图,如图35所示,绘制两条弧线,分别命名为曲线,3、曲线4,同理在XZ面插入草图,绘制图36所示的曲线,分别命名为曲线5、曲线6,点击曲面--U/V曲面,U曲线为曲线曲线1、2,V曲线为曲线3、5、4、6,如图37所示,修补成面。' u2 H$ Q+ m8 [+ m& I( \

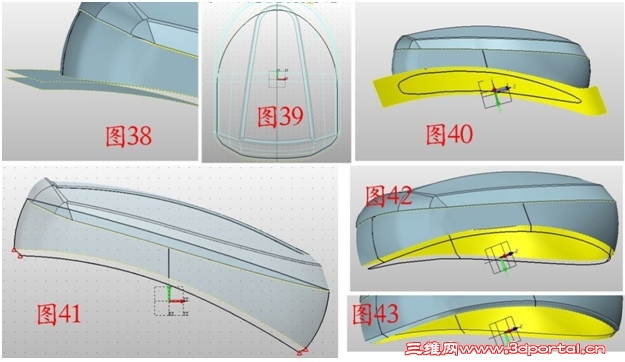

0 A. B- V/ B! J: y1 h# N  9. 将曲面6向下偏移一定的距离,命名为曲面7,如图38所示,在XZ面插入草图6,绘制图39所示的轮廓(黑线部分),将草图6投影到曲面7上,如图40。在YZ面和XZ面分别绘制草图,按照图41、图42所示连接曲线,按照步骤8的方法,用U/V曲面进行修补,如图43。. ?. u  F/ `& L( y4 U
) e. _7 {$ {2 z: d

4 g1 K. ^1 {* J% Q5 ]/ A  10. 在XZ面插入草图,绘制图44所示的黄色部分的曲线,并将草图向下移动一定距离,如图45,按照步骤8的方法修补曲面,如,46、47、48,点击曲面--N边形面,修补底部部分,并做圆角处理,如图49。
8 _- B, n9 Z8 s( q6 W7 W+ e+ a1 O
. K1 V+ k9 j0 R5 o8 n: }+ Q# m3 r7 f

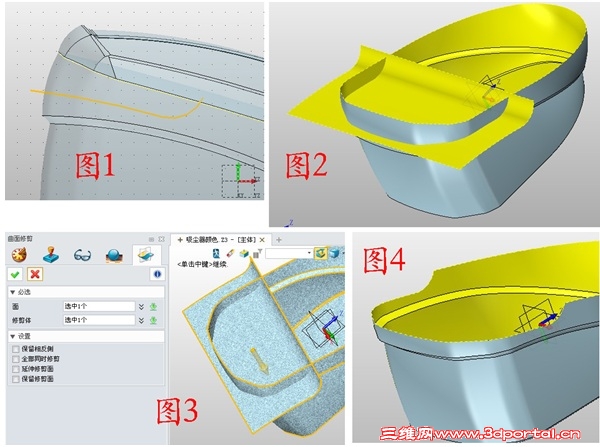

9 m; O: F1 g1 c4 A5 \1 ?  11. 在YZ面插入草图,绘制图1所示的曲线,拉伸此曲线成曲面,如图2,点击曲面——曲面修剪,用拉伸后的曲面修剪造型,如图3,效果如图4。
4 c$ T/ O9 s/ {( H% p; S7 c4 `
' p" P; D' ~2 I

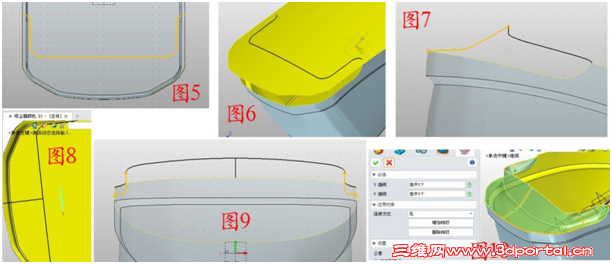

  12. XZ面插入草图7,绘制图5的曲线(注意曲线两端的位置),将曲面5显示出来,将曲线投影到曲面5上,命名为曲线7,如图6,在YZ面插入草图,绘制图7所示的曲线(注意用曲线相交的方式找好参考点),在图8所示的位置插入基准面,并在此面上绘制草图(还是注意参考点),如图9,按照步骤8的方法用U/V曲面修补,如图10。- @, Y5 T1 U5 C6 N! d
) M% _( H4 _7 W# ~1 P' B; A, x( L
  13. 再次显示出曲面5,点击曲面——曲面修剪,面选择曲面5,曲线选择曲线7和造型的边缘,如图11,将修剪后的造型做圆角处理,如图12,在XY面插入草图8,绘制图13所示的图形,点击旋转——基体,旋转草图8,如图14,点击移动——沿方向移动,将旋转体沿轴负方向移动到合适位置,如图15。
; y  k. q- f2 N- a8 `9 t

* h0 U. A9 U+ @* d* k  14.在XY面插入草图9,绘制图16所示的图形,点击拉伸——减运算,拉伸草图9,如图17,点击造型——杆状扫掠,曲线选择圆槽口边缘,并选择合适的直径,再将槽底圆角处理,如图18,将图19所示的上盖曲面向上偏移一定距离,命名为曲面8,先隐藏起来。
4 [& N6 U; Y; D; J$ g4 u$ M$ ?* ?+ l+ X% {! G: ?
+ w7 Z: c7 l5 J! M, H

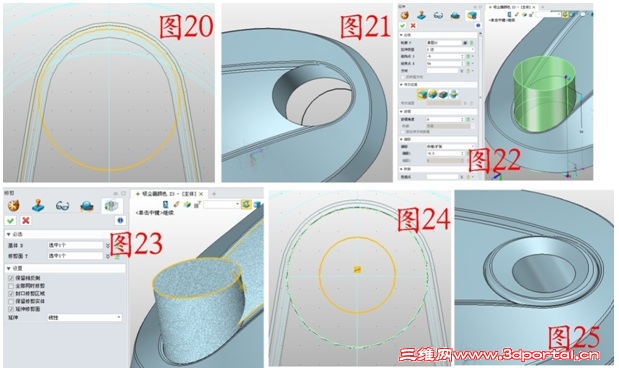

  15. 在XZ面插入草图10,绘制如图20所示的圆,点击拉伸——减运算,拉伸草图10,如图21,注意在“保留轮廓”前打勾。点击拉伸——基体,再次拉伸草图10,数据如图22,注意在偏移的收缩/扩张选项上输入合适的数据,使之与圆孔有一定的缝隙。显示出曲面8,点击造型——修剪,基体为圆柱体,修剪面为曲面8,如图23。在XZ面插入草图11,绘制如图24所示的圆,此圆与草图10的圆同心,点击拉伸——减运算,拉伸草图11,注意在“保留轮廓”前打勾,再将造型的边缘做圆角处理,如图25。% |% c' p- Q+ i: D" _' q- [0 I

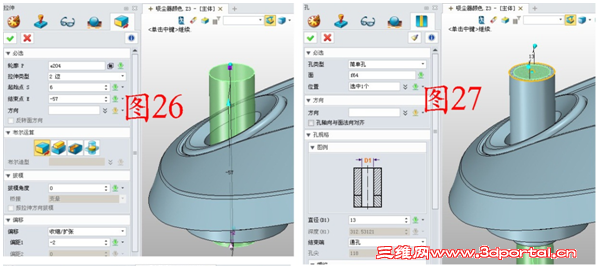

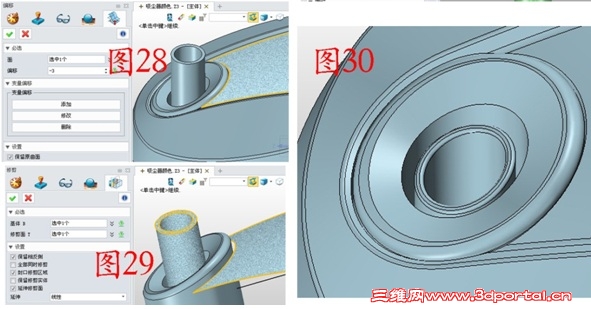

7 U4 t) s9 T* j) w! m4 P  16. 点击拉伸——基体,拉伸草图11,注意用偏移选项的收缩/扩张,收缩圆柱体,如图26,点击造型——孔,数据如图27,打一个通孔。将图28所示的面向上偏移一定的距离,再按照步骤15所示的方法修剪圆管,如图29,将修剪后的管口做圆角处理,如图30。+ m9 c1 W: P/ {. l( H0 ^0 ~
% U4 [6 n1 g1 d, T( ]; N
" R1 P) k5 i- q7 l  H
5 a7 h2 h$ T' u. v7 K5 Z$ d' }# O
  17. 将图31所示的面(即修剪后的曲面5)向上偏移一定的距离,按照步骤15的方法修剪造型,如图32,效果如图33,在XZ面插入草图12,绘制图34所示的图形,点击拉伸——减运算,拉伸草图12,效果如图35。
! e8 G; Q( T$ ]+ \) ^& Z! q

& C. f) N$ r9 t" }  18. 在XZ面插入草13,绘制图36所示的图形,将图37、38所示的面分别向上、向下偏移一定的距离命名为曲面9、10,隐藏曲面9,拉伸草图13成柱体,如图39,先用曲面10修剪柱体,注意保留修剪实体,再用组合的减运算减去它,如图40,再将边缘做倒角处理,如图41。4 ]4 e& i7 @7 W' Z
. V9 [1 |  z  M: m! O  ^  g! ]
  19. 在XZ面插入草图14,绘制图42所示的图形,并拉伸,如图43,显示出曲面9,用曲面10、曲面9分别修剪柱体的下部和上部,如图44、45,对修剪后的部分做圆角处理,如图46,在XZ面插入草图绘制图47所示的圆,点击拉伸——减运算,拉伸草图,剪成圆槽状,对拉伸后的边缘做圆角处理,如图48。
' H% n: ^1 h! Z! Y$ `9 h

4 k$ T1 T8 p, z3 u" E  \" g: U( M
  Z' O8 ~) ^) @. l: F! r* [8 y  至此,吸尘器的主体部分就已经完成了,如果想要完成以下完整的吸尘器的三维CAD模型,还要进行管子等其他零部件的三维CAD设计,欢迎各位朋友在中望3D官网 查看详细的文章和下载免费图纸! 同时,中望3D与微小网合作,也可以在微小网图纸交换平台下载该图纸:http://tu.vx.com/1308/4114.html
