新手此图怎么建模

19771028 · 发表于 2013-12-24 13:23:22

您需要登录才可以下载或查看，没有帐号？注册

x

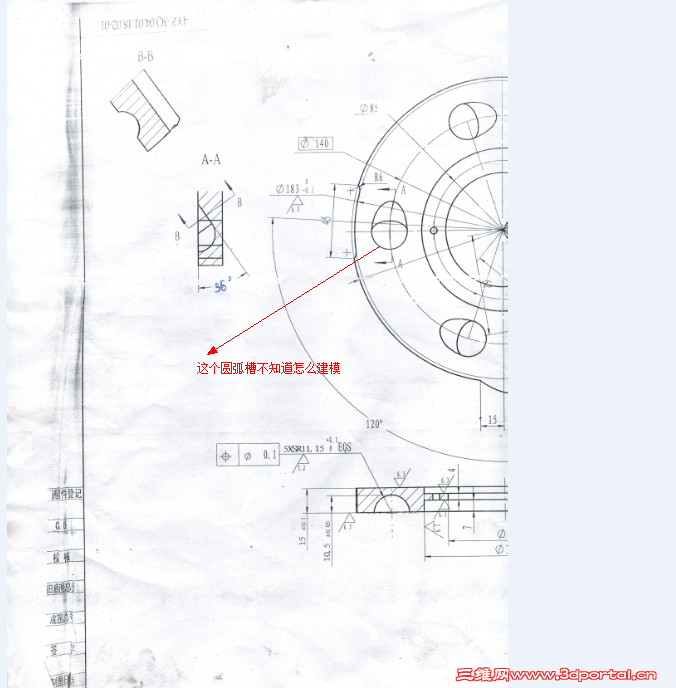

各位高手，我是新手，这个圆弧槽怎么建模，还请不要见笑，我是菜鸟吗

19771028 · 发表于 2013-12-24 13:28:16

高人帮忙看一下

haidao365 · 发表于 2013-12-24 14:15:03

图纸不太全，看不清

zhangxiuling100 · 发表于 2013-12-24 14:31:46

你说的是半球吗?在前视面画大圆拉伸，然后再在上视面画半圆旋转切除即可。

啥都没准 · 发表于 2013-12-24 14:47:37

用旋转切除……

heat_ice2000 · 发表于 2013-12-24 15:33:59

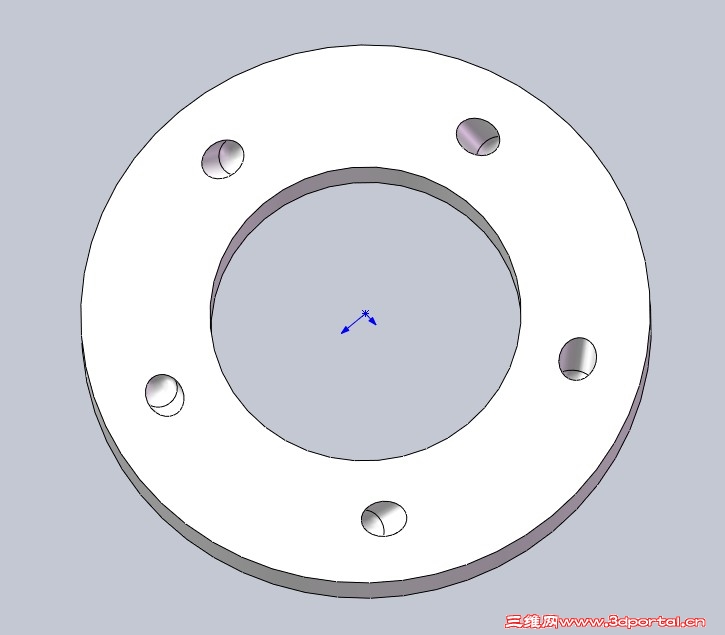

使用實體掃出除料.改55度後只有斜一點點.

fidi · 发表于 2013-12-24 16:26:21

5楼方法可行，旋转切除即可

白辞 · 发表于 2013-12-24 16:42:28

直径140拉伸一个面，投影生成剖面A-A截面线，再构建视图中的线，边界成面，去除材料。

chongmoon · 发表于 2013-12-24 18:28:35

五楼的可能不正确吧！感觉六楼的正确，不过不知道怎么实现的

NC@jiang@nan · 发表于 2013-12-24 20:31:50

做个基准平面，直接用旋转切除就可以了。
楼主你不是2009年注册的吗？都四年啦，还新人？

heat_ice2000 · 发表于 2013-12-24 21:16:31

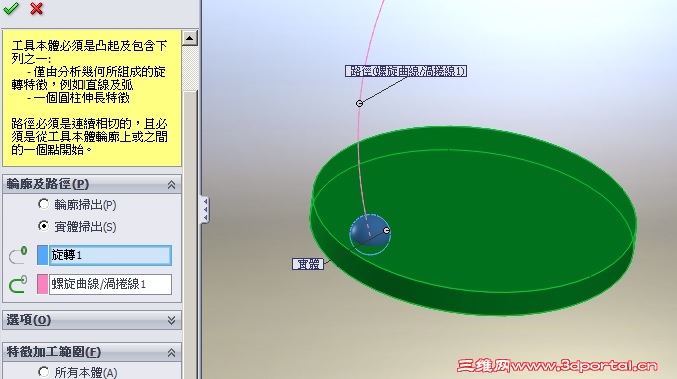

因A-A剖面是剖曲線,不能用旋轉切除.小導程會比較容易區別.
導程=tan (導程角 )*140*pi
可以改成55度.計算代入.

零444件.rar (393.38 KB, 下载次数: 6)

ywwtyw · 发表于 2013-12-25 13:12:50

学习学习，
