最牛！！！【cad三维图的画法】不懂的来学习下。

松岛枫瑟

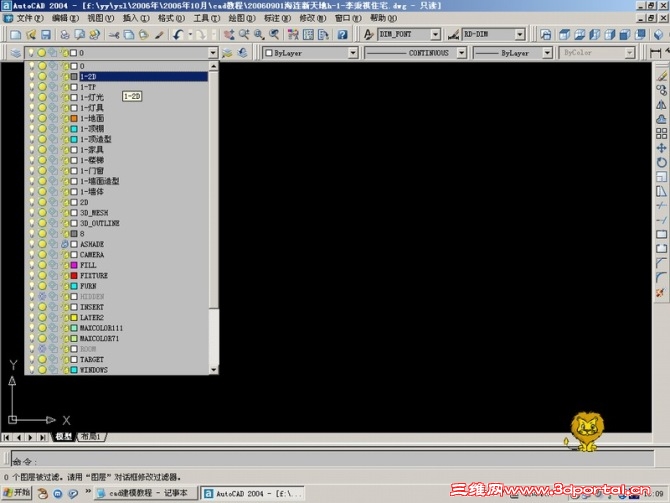

1、作图之前首先要学会用图层，这样便于管理图层（如冻结、隐藏），一般如下方法建些（1-2d、1-墙体、1-地面、1-顶棚、1-家具、、、、）[图层名称因个人习惯]。

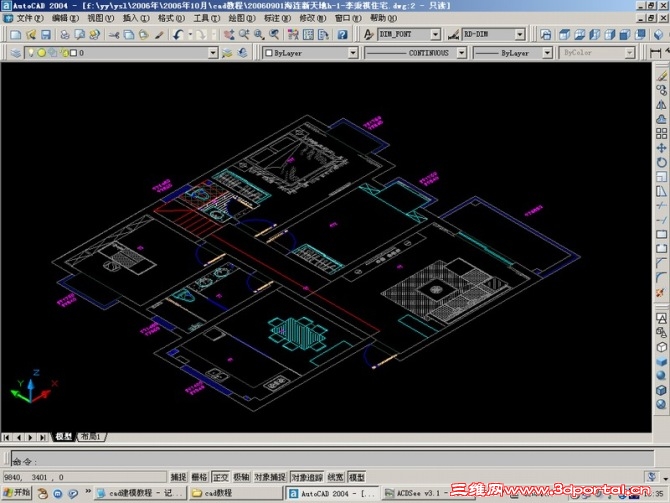

2、图层做好后直接插入cad平面图，把它放在1-2d图层，然后把该图层冻结（作为建模的参考图层）。

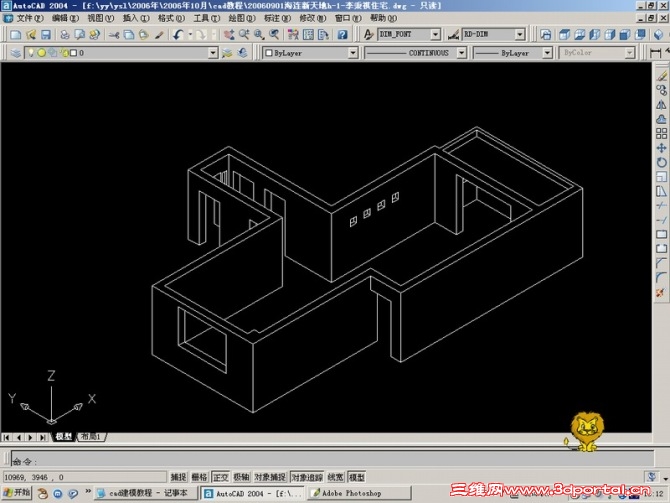

3、用多义线把要表现的区域（墙体）轮廓绘制好，扁移280[一个墙体厚]，用ext命令拉伸2650[墙高], 再用su命令布尔运算就可得到墙体，用类似的方法做出门洞和墙面壁龛。把建好的墙体模放在1-墙体图层中。

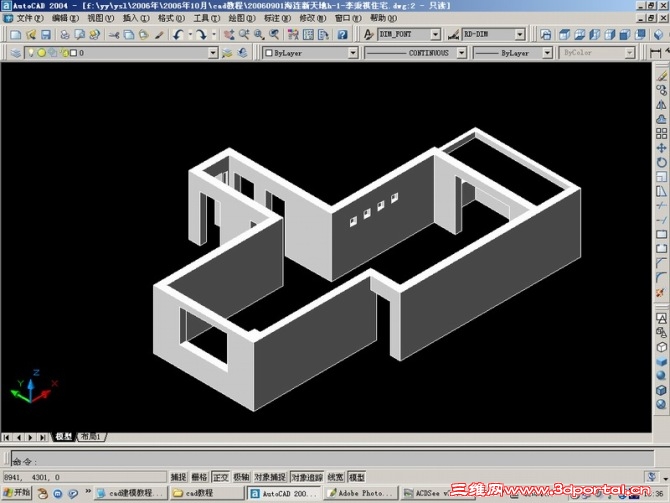

4、做好后的渲染图

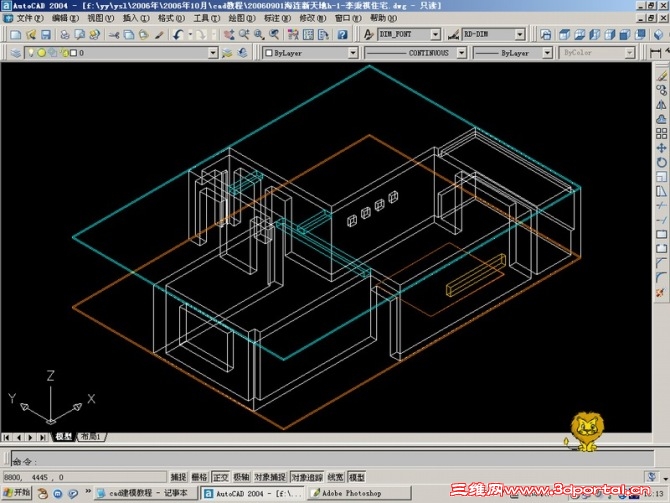

5、依次用ext命令拉伸做好地面[模放在1-地面图层]和平顶[模放在1-吊顶层]。

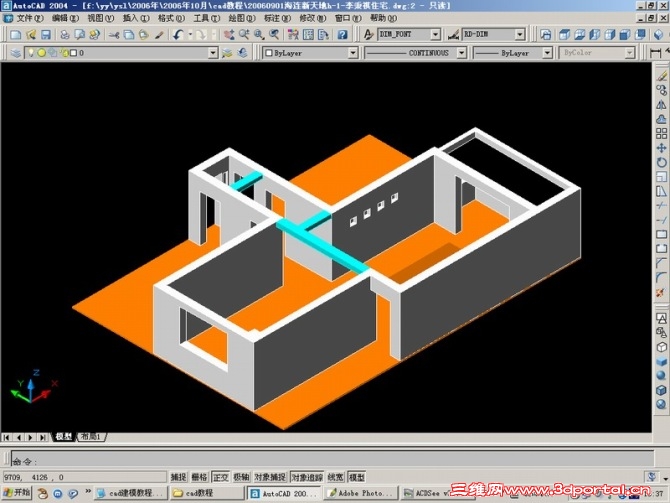

6、做好后地面渲染图。

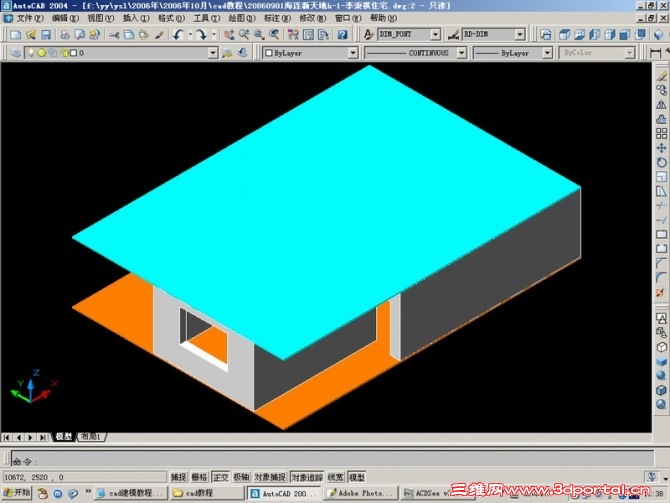

7、做好后平顶渲染图。

内容过多不易展现，我已经把全部资料打包在压缩包里面。
