这个扭簧我想了一天了做不出来，哪个好人能帮帮我吗？

枫叶红时 · 发表于 2013-12-5 20:35:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

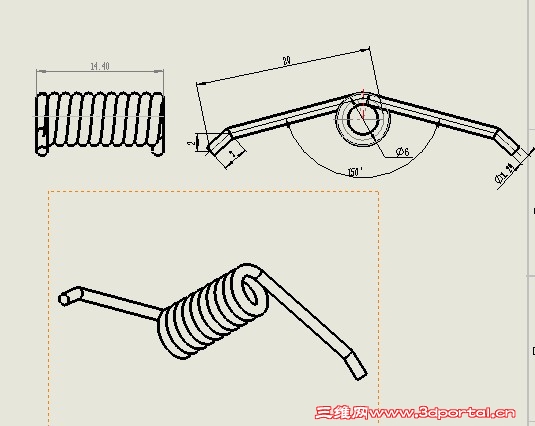

两脚成150度且与螺旋线相切。

morry · 发表于 2013-12-5 21:46:51

150度的话螺旋线圈数输入9.166应该差不多吧做了个多实体的单一实体1.3该1.299试试。

asdolmlm · 发表于 2013-12-5 22:24:06

SW如何画这个扭簧
http://www.3dportal.cn/discuz/fo ... ead&tid=1188784

LQw1 · 发表于 2013-12-5 23:39:32

本帖最后由 LQw1 于 2013-12-5 23:47 编辑

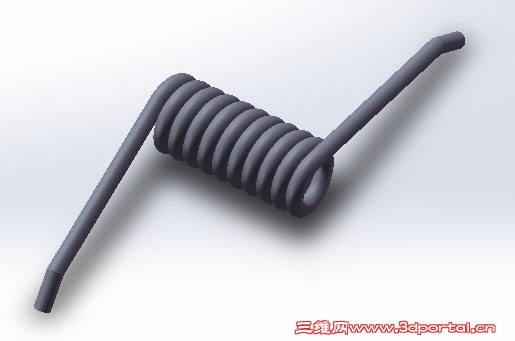

做得很勉强，

扭簧练习（2014）.zip (881.36 KB, 下载次数: 31)

gt.adan · 发表于 2013-12-6 00:32:31

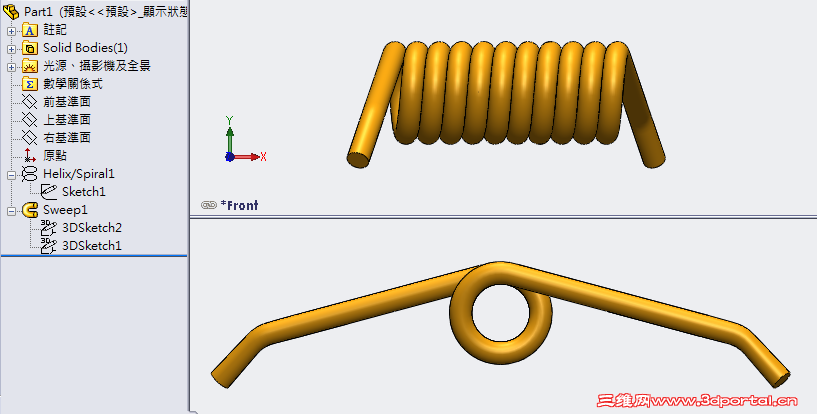

這…圖紙是誰畫的…

枫叶红时 · 发表于 2013-12-6 10:07:30

gt.adan 发表于 2013-12-6 00:32 static/image/common/back.gif
5 X' o, ^% J2 j! f f9 J1 i/ E7 w9 N這…圖紙是誰畫的…

楼主怎么做出来的，那两边又要相切又要150的角度是怎么画的？能教教我吗？先谢了。

枫叶红时 · 发表于 2013-12-6 10:11:15

LQw1 发表于 2013-12-5 23:39 static/image/common/back.gif
0 K3 _+ l0 q. p/ }2 g4 X做得很勉强，

谢谢您的热心，我下载个2014版本去看了。

枫叶红时 · 发表于 2013-12-6 10:13:08

morry 发表于 2013-12-5 21:46 static/image/common/back.gif& \, e) d' U9 i/ h9 F1 t
150度的话螺旋线圈数输入9.166应该差不多吧做了个多实体的单一实体1.3该1.299试试。

能差不多的话，那就好做了。谢谢您。

gt.adan · 发表于 2013-12-6 11:35:24

本帖最后由 gt.adan 于 2013-12-6 11:38 编辑

枫叶红时发表于 2013-12-6 10:07 static/image/common/back.gif; ^, h/ p0 K) [4 p$ s8 ~1 t% P$ A3 g
楼主怎么做出来的，那两边又要相切又要150的角度是怎么画的？能教教我吗？先谢了。

其實三樓前輩說的也對，這種彈簧都是只能做個"大概"，尺寸難以精準。
實際生產也沒遇過要求高精度的，個人認為重點在如何建構的思維上。
再者，用Ø1.3是無法完成掃出的，因為會產生自相交的情況，除非使用樣條曲線，然而這樣又會造成折角處有過渡(圓角)。
樓主自行決定吧，傳統建模方式只能用小於Ø1.3的線徑，但保證折角；不在乎過渡的話，樣條曲線可以達到準Ø1.3的線徑，如5樓所示。

1.圈數設置：頭尾兩翼要求150°的夾角，那麼就是繞了 N+30/360 圈，所以如下設置。請注意起始角度！

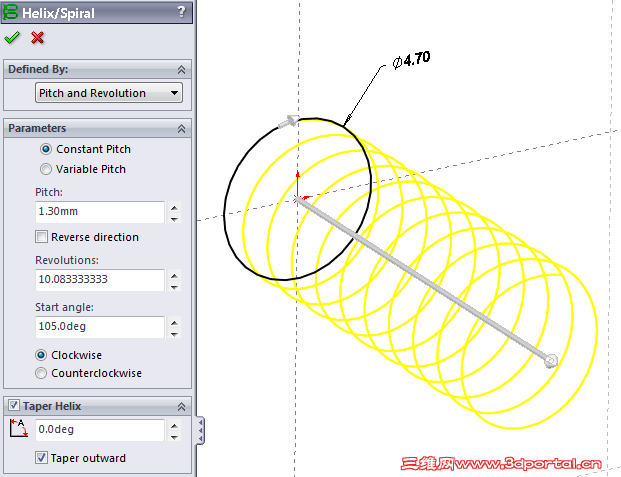

2013-12-6 上午 11-03-20.png

2.如何保證相切：我個人比較懶，所以用3D草圖平面來完成。設置重點都在裡面，樓主自己研究一下。驗證尺寸如下：

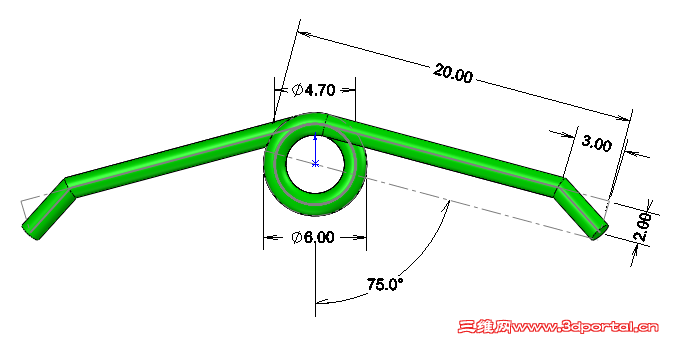

2013-12-6 上午 11-27-38.png

參考做法：

Part1.rar (65.48 KB, 下载次数: 22)

卢丽忠 · 发表于 2013-12-6 12:21:23

gt.adan 发表于 2013-12-6 00:32 static/image/common/back.gif
( X3 V; \& b* t7 ?% m這…圖紙是誰畫的…

我猜这图纸多半是用二维制图软件画的，以前习惯用二维的工程师总喜欢想到哪画到哪，把关键结构尺寸画出来就好了，一般很少考虑过渡问题

远山之客 · 发表于 2013-12-6 13:48:26

morry 发表于 2013-12-5 21:46 & `4 T! Q% W7 p1 o
150度的话螺旋线圈数输入9.166应该差不多吧做了个多实体的单一实体1.3该1.299试试。
本人试过后，输入9.166得出的是130度，其实还是要根据圈数＝Ｎ+（180-150）/360＝10.083333来算得。谢谢以上的几位。

远山之客 · 发表于 2013-12-6 13:49:30

morry 发表于 2013-12-5 21:46 & `4 T! Q% W7 p1 o
150度的话螺旋线圈数输入9.166应该差不多吧做了个多实体的单一实体1.3该1.299试试。

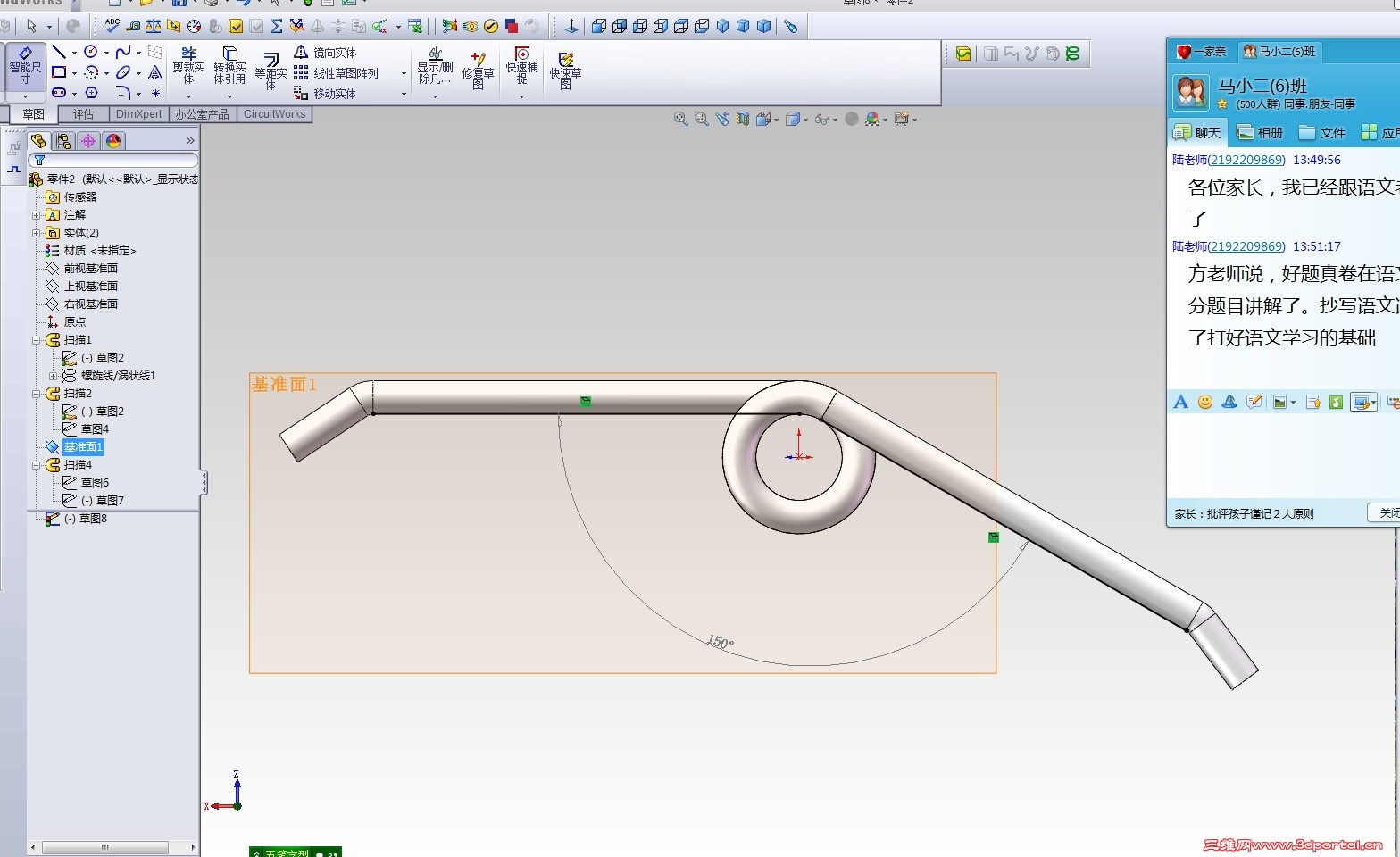

本人试过后，输入9.166得出的是130度，其实还是要根据圈数＝Ｎ+（180-150）/360＝10.083333来算得。谢谢以上的几位。

枫叶红时 · 发表于 2013-12-7 08:23:06

gt.adan 发表于 2013-12-6 11:35 static/image/common/back.gif9 S6 D4 @* G q f2 m$ M& u5 y8 S
其實三樓前輩說的也對，這種彈簧都是只能做個"大概"，尺寸難以精準。
* A% {1 O$ l {' s+ j; h! @實際生產也沒遇過要求高精度的，個 ...

谢谢，你很热情

gt.adan · 发表于 2013-12-7 10:56:40

枫叶红时发表于 2013-12-7 08:23 static/image/common/back.gif' z% \& G( N/ p+ b
谢谢，你很热情

不客氣~~~~~

daji · 发表于 2013-12-8 03:14:44

试作了一下，只能是接近，实际生产中这图纸也只能参照，还要靠实际工艺过程保证。
