三洋直流伺服电机的CAD模型

kmzjs

为了改数控加工中心把全部要用到的各种伺服电机、各种伺服驱动器 、滑板、丝杆等等都进行了建模，这个是三洋直流伺服电机的CAD模型，准备用于刀库驱动，电机型号为“SANYODENKI M603-001”，标称功率有30W，AutoCAD2012中建立，从众多的模型中选出并上传给新手朋友参考。希望对新入门的朋友有些提示性的帮助。 SANYODENKI_M603_001.rar (655.79 KB, 下载次数: 38)

2013-12-4 20:11 上传

点击文件名下载附件


( r) f, D  c& G$ X, m
: ^9 x" a9 _1 S  g- p$ O

kmzjs

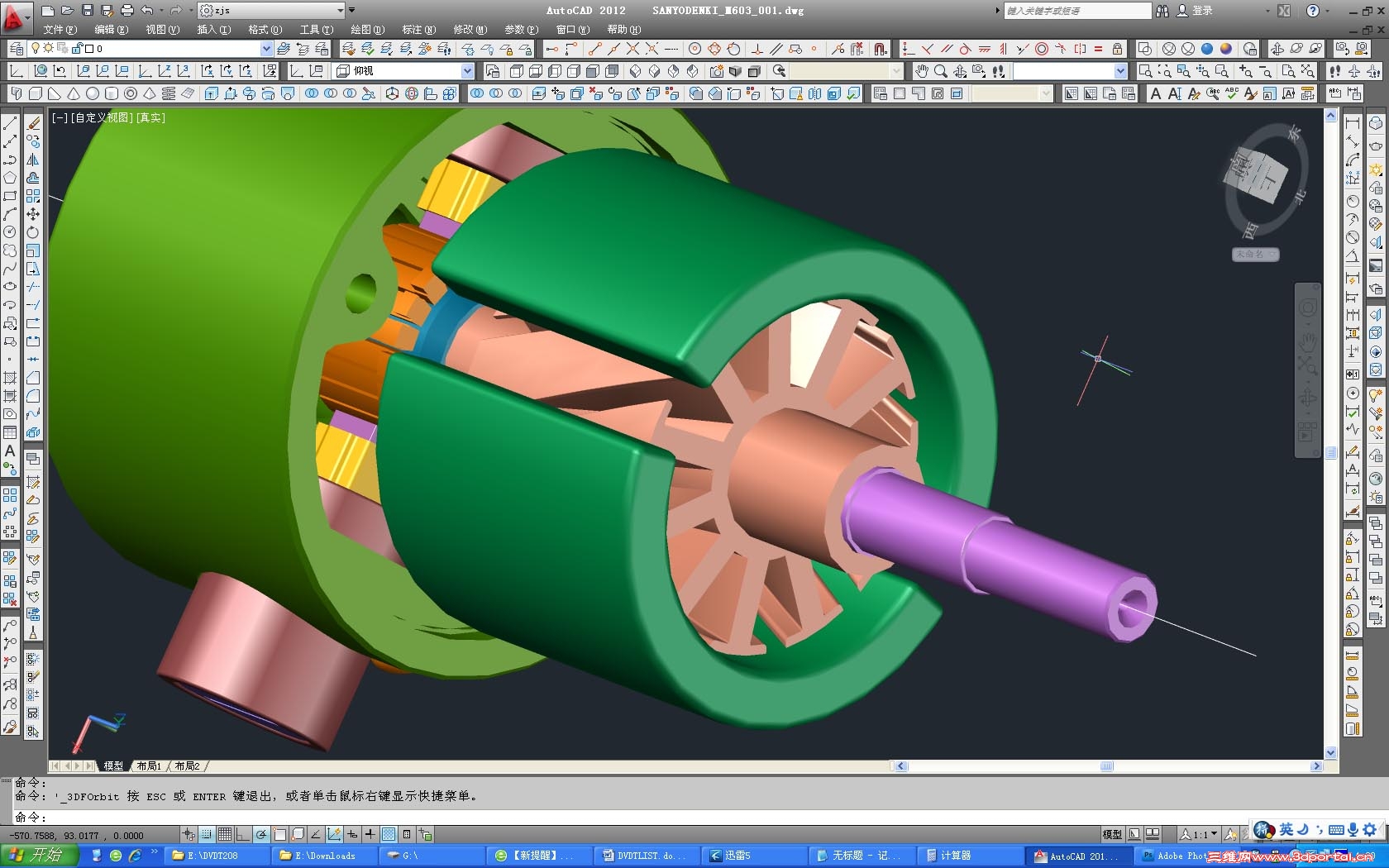

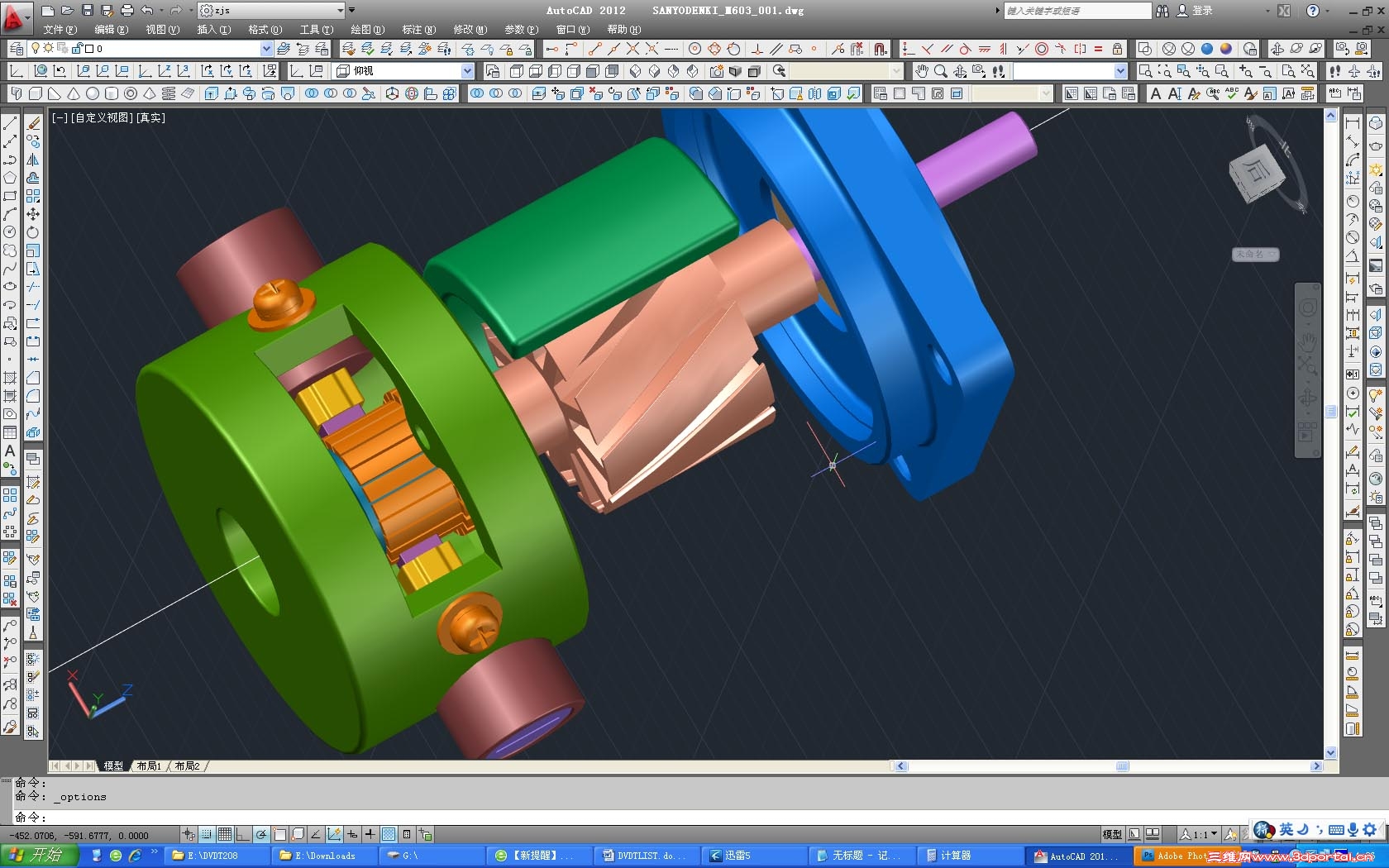

这个模型本来是不需要建立内部结构的，仅需要外形和安装结构即可满足需要，在单位值班、无事时手痒试了一下电机斜槽转子能不能用AutoCAD2012的放样成型，按过去使用AutoCAD的经验感觉是搞不定的、然而结果有点出乎意料，在关闭的图层1中有二维型面和放样的螺旋线，都已经对齐，新手小兄弟可体验一下。

这种放样结果有点意外、本来想应该成不了的，可异想天开地试了一下、结果居然成了。放样时先指定型面，然后键入B指定基点（开捕捉后选择型面线和螺旋线的交叉点或者型面线和槽齿中线交叉点）、键入A指定不对齐，再选择那个螺旋线，CAD计算一会就出来了。
) _% p1 R! ]4 ~! Q' _
) w; Y( L" e; p" T8 r为了了解现在的AutoCAD3三维能力从网络上下载了“AutoCAD2012中文版用户手册_原版.pdf”看了一下，了解到现在的AutoCAD在3维能力上进步了不少，虽然建模命令增加得不多，但那些经典的建模命令都进行了功能扩展，难怪现在网络上有大量的AutoCAD三维建模教程在流传、而且比较活跃，真该恭喜桌子公司、Autodesk在扭转AutoCAD传统用户群从二维到三维的观念转变上取得了不少成果，在AutoCAD中进行三维应用的人越来越多了，而仅仅学习不到十个三维命令即可建立除了复杂曲面以外的所有模型，易学易用性超强的。
/ Z8 i2 T1 {* |5 c
另外：从AutoCAD2012官方手册中可以看出、在AutoCAD2012中建立这个电机模型中的斜槽转子，其实比上面提到的方式还简单，并且容易理解，可在“放样”命令后加扭曲参数即可。
