怎么使用曲线阵列画链条？为什么我画出来的很别扭啊

十一月十号 · 发表于 2013-11-25 19:54:48

您需要登录才可以下载或查看，没有帐号？注册

x

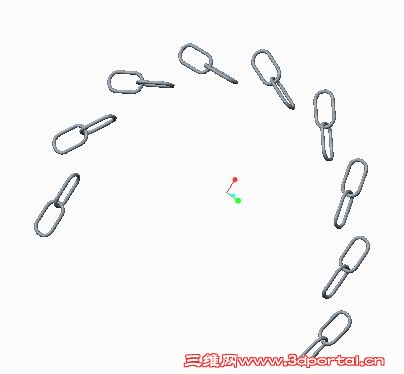

我自学曲线阵列过程中为什么画出的链条式这样的？难道是选的阵列起始点不对？要么不连续，要么连接的比较别扭。哪位老手能帮忙指导一下，不胜感激

ganyiwei · 发表于 2013-11-25 22:48:14

上传你的文件我才有针对性的给你解释

十一月十号 · 发表于 2013-11-26 07:46:42

ganyiwei 发表于 2013-11-25 22:48 static/image/common/back.gif
, N4 E, {3 I: S2 Q% n7 y( K P5 f$ s上传你的文件我才有针对性的给你解释

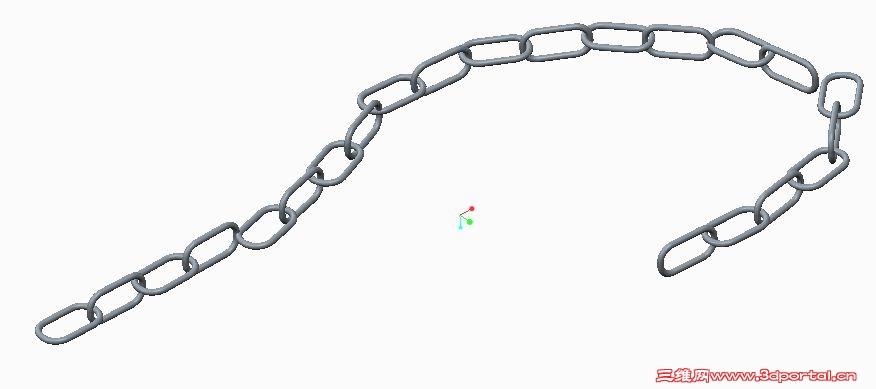

我早上起来又自己画了一次，这次好点。但是阵列之间距离需要算好几次，我应该还是没掌握要领。麻烦你有时间给我说下，谢谢

十一月十号 · 发表于 2013-11-26 07:54:04

另外我联系曲线阵列的时候一个基础练习也出现相同问题，将曲线起始点更改为被阵列对象的中心点好像就可以了，这个是曲线阵列的一个要领吗？

tangcarlos3d · 发表于 2013-11-26 08:23:46

十一月十号发表于 2013-11-26 07:54 static/image/common/back.gif
- l/ c2 s+ R( ]" P另外我联系曲线阵列的时候一个基础练习也出现相同问题，将曲线起始点更改为被阵列对象的中心点好像就可以了 ...

将被阵列对象的中心点作为列阵的参考点可以减少计算误差：中点与两端点在曲线上交点的弦高误差最小。如果以一端点为列阵参考点则误差的，proe有时计算不过来造成失败，或一段不在曲线上。就像你在1楼的最后一张图。

十一月十号 · 发表于 2013-11-26 19:06:02

tangcarlos3d 发表于 2013-11-26 08:23 static/image/common/back.gif
) J' p' j, \: M将被阵列对象的中心点作为列阵的参考点可以减少计算误差：中点与两端点在曲线上交点的弦高误差最小。如果 ...

明白了一部分，中点与两端点在曲线上交点的弦高怎么计算啊，听起来很复杂啊。比如我画的铁链，如果使用铁链内部椭圆的两端中的一个端点做曲线阵列的参考点，这样是不是就可以了？因为我就是这样画的

tangcarlos3d · 发表于 2013-11-26 20:03:19

十一月十号发表于 2013-11-26 19:06
$ v" ~. b% O; N# r' d! b' G% S$ R; M" `明白了一部分，中点与两端点在曲线上交点的弦高怎么计算啊，听起来很复杂啊。比如我画的铁链，如果使用铁 ...

准确的说法是弓弦高。如果是定曲率的曲线，则最大弓弦高在弦的中点。如果是变曲率的曲线，如样条线，则最大弓弦高就不(一定)在弦的中点。

ganyiwei · 发表于 2013-11-26 20:53:14

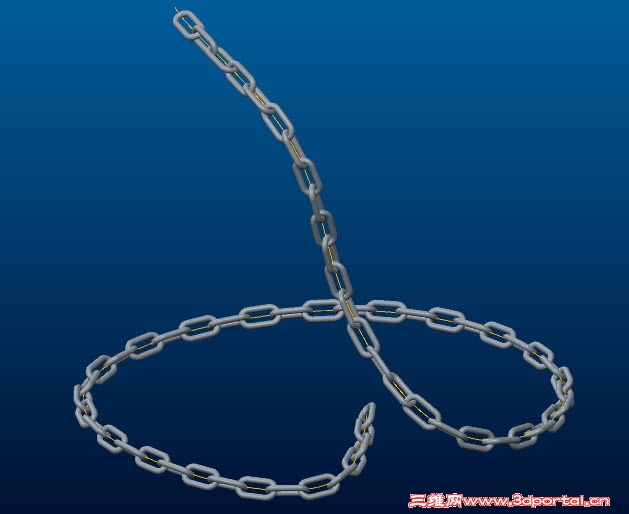

画链条一般是首先画出你要的形状曲线，然后在曲线上做链节阵列，这样做出来会很自然很真实，你那样做是不对的，无法控制链条的走向和转动。电脑配置不好的打开请慎重

lt.prt.zip (233.44 KB, 下载次数: 97)

十一月十号 · 发表于 2013-11-26 22:24:47

ganyiwei 发表于 2013-11-26 20:53 static/image/common/back.gif
; `4 Y" R* J/ a+ F% e0 x$ E画链条一般是首先画出你要的形状曲线，然后在曲线上做链节阵列，这样做出来会很自然很真实，你那样做是不对 ...

学习了，但是现在我还没哟学习到你所说的曲线上，我留着慢慢消化，谢谢了。以后有问题还得麻烦你们

十一月十号 · 发表于 2013-11-26 22:25:56

tangcarlos3d 发表于 2013-11-26 20:03 static/image/common/back.gif1 S: }: G/ ]5 @$ b4 {
准确的说法是弓弦高。如果是定曲率的曲线，则最大弓弦高在弦的中点。如果是变曲率的曲线，如样条线，则最 ...

我数学奇差啊，所得我头晕，不过还是感觉曲线阵列有点窍门。十分感谢

lingfeng8858 · 发表于 2013-12-18 13:57:06

加油我也熬好好学习
