[求助] 异形弹簧的画法【1349】试题

[复制链接]
sywpl
发表于 2013-11-24 10:31:50 | 显示全部楼层 |阅读模式 来自： 中国江苏南通
5三维币

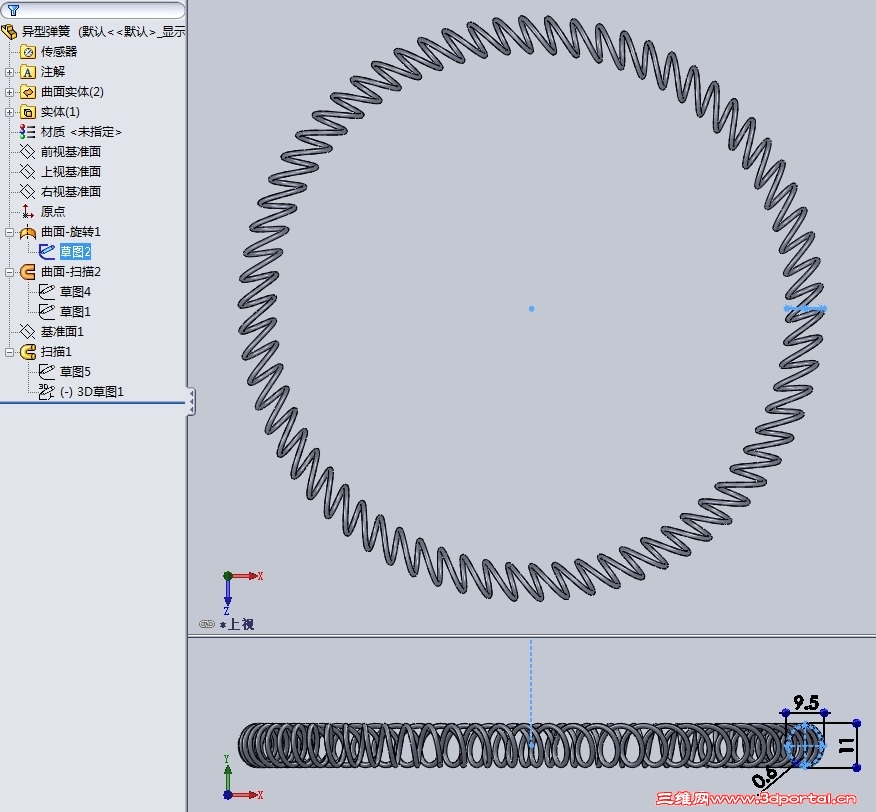

昨天在『三维网软件总练习区』看到【1349】弹簧如下图3 l* z- }9 z2 a/ G6 k( O( m: l
, L' U2 l/ Y/ w- |" r5 U: u
; M: `, a& g, Z! n7 l* V 1009262259e3091235ebe090bb.jpg
, |( _! z& }; o' Y2 F5 i
& K/ G- V2 h# z( s% j
8 K+ E& v& H1 f
2 G, `# ^3 l: s% [昨天和今天尝试多种办法都没能实现
$ Z9 a1 |; x- v; P2 z! k/ ?- D8 C望各位帮忙解惑
: w5 G& M+ l$ \谢谢。

最佳答案

哈企鹅

查看完整内容

注册码送给需要的人，俺们只是个业余爱好者谢谢了。
回复

举报

哈企鹅
发表于 2013-11-24 10:31:51 | 显示全部楼层 来自： 中国四川成都
注册码送给需要的人，俺们只是个业余爱好者谢谢了。
$ j5 t& V3 f: U$ y6 }# I jdfw.gif
回复

举报

有彩虹的时光
发表于 2013-11-24 13:13:21 | 显示全部楼层 来自： 中国浙江金华
本帖最后由 123456bbs999 于 2013-11-25 09:52 编辑 , S" Y0 S; J) \
& L% K7 o& x$ Y# T8 n) L

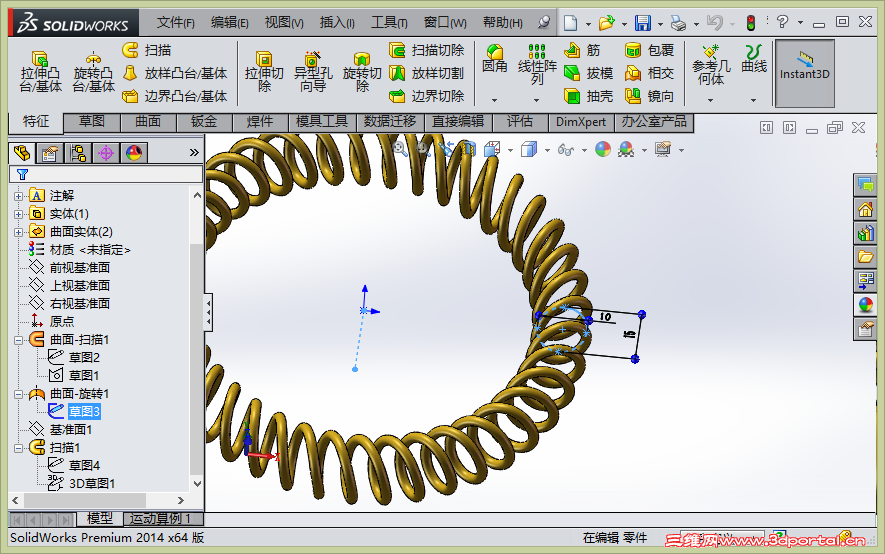

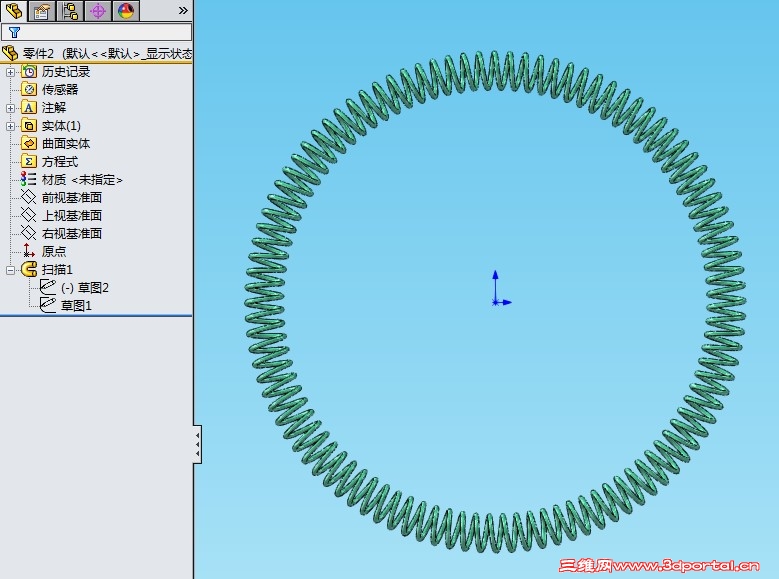

看步奏利用了交叉曲线，圆型的扫描就可以了，椭圆的必须利用交叉曲线。
回复

举报

565018280
发表于 2013-11-24 13:53:26 | 显示全部楼层 来自： 中国山西阳泉
理解了，谢谢分享。
回复

举报

sywpl
 楼主| 发表于 2013-11-24 15:00:19 | 显示全部楼层 来自： 中国江苏南通
123456bbs999 发表于 2013-11-24 13:13 static/image/common/back.gif5 H$ O" Y5 q8 O% x2 Q# e7 Z' S6 \
看步奏利用了交叉曲线，圆型的扫描就可以了，椭圆的必须利用交叉曲线。
2 N1 @  K! Z2 U2 p; I) B
谢谢回复，但不符合题意8 a1 Q% _" n+ x- s/ y- u

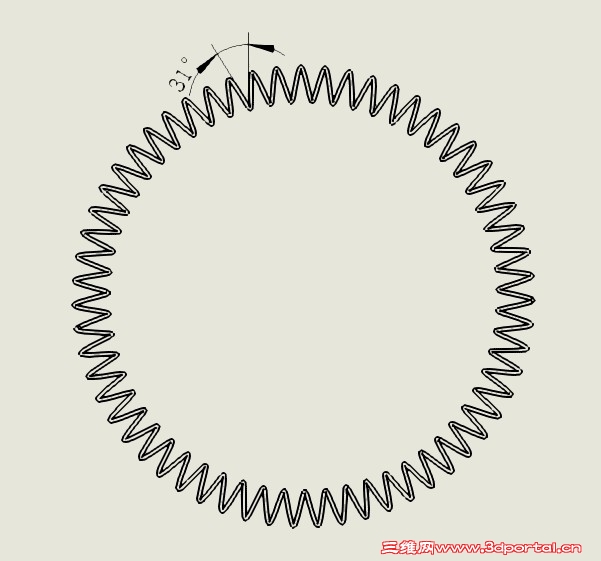

第一张图有一个夹角31°，这比较难画。5 u  U3 F; t: J  w
有说用函数可以的，有会这个的么？望不吝赐教。
回复

举报

keilei001
发表于 2013-11-25 09:16:10 | 显示全部楼层 来自： 中国广东江门
sywpl 发表于 2013-11-24 15:00 static/image/common/back.gif5 |9 L1 W6 z' C1 p4 V, E" f
谢谢回复，但不符合题意9 E- h' b& Y/ y
第一张图有一个夹角31°，这比较难画。5 B& S9 B# u7 I% m! B
有说用函数可以的，有会这个的么？望不 ...
" q& |8 L5 f! V+ m5 G& [) U7 e8 V
请把试题图纸传上来，那图片看不清楚，我也想知道这个该怎样搞。
回复

举报

有彩虹的时光
发表于 2013-11-25 09:44:45 | 显示全部楼层 来自： 中国浙江金华

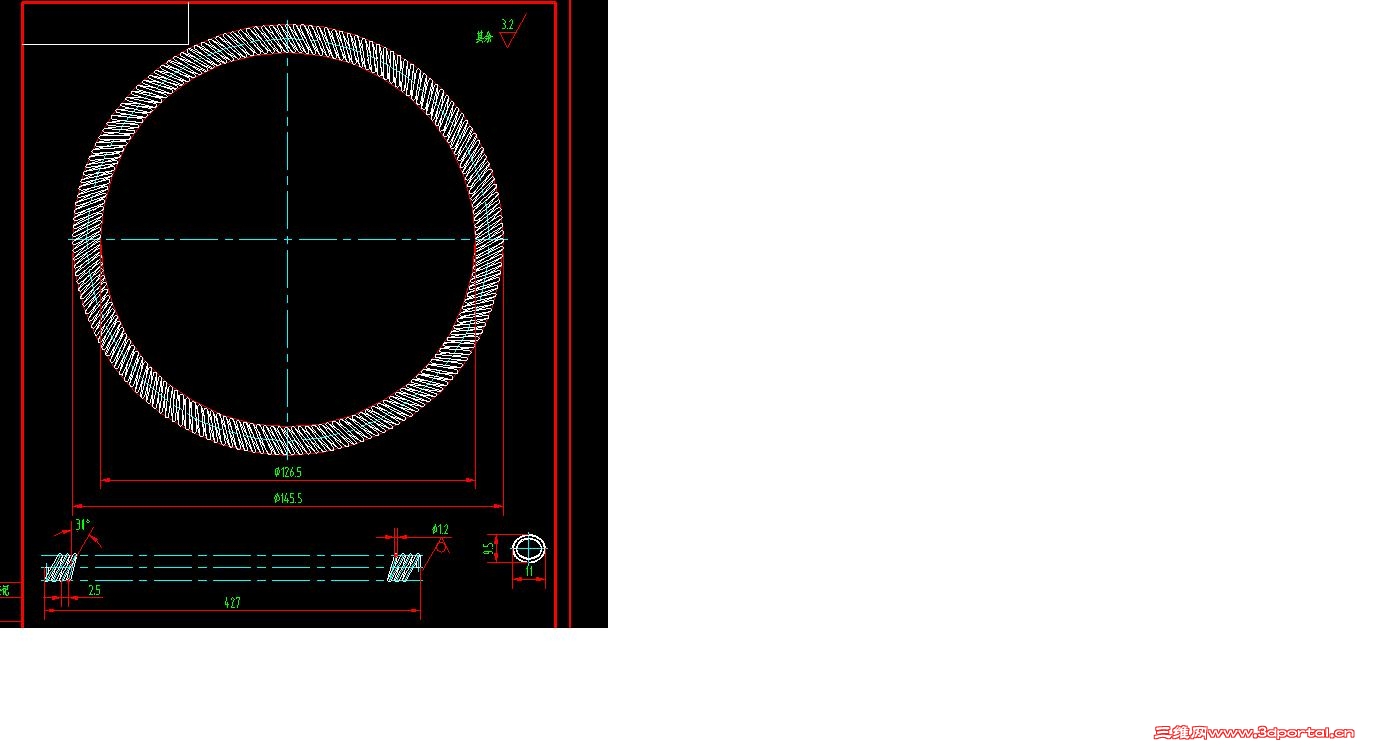

在sw里面弹簧投影达不到图片上面的直线效果的，图纸应该是cad画的。
回复

举报

sywpl
 楼主| 发表于 2013-11-25 10:56:28 | 显示全部楼层 来自： 中国江苏南通
123456bbs999 发表于 2013-11-25 09:44 static/image/common/back.gif2 X7 @, D8 u. l
在sw里面弹簧投影达不到图片上面的直线效果的，图纸应该是cad画的。
1 j& s! g- Y! u
太绝对了，人家都画好了，见cad图下方SW图
回复

举报

sywpl
 楼主| 发表于 2013-11-25 10:57:45 | 显示全部楼层 来自： 中国江苏南通
keilei001 发表于 2013-11-25 09:16 static/image/common/back.gif6 Z' j' k, d1 {- E& p
请把试题图纸传上来，那图片看不清楚，我也想知道这个该怎样搞。
, J4 s5 D3 w3 N6 y# _  |. a
试题就这个图，只要大体一样就可以
回复

举报

sywpl
 楼主| 发表于 2013-11-28 14:50:39 | 显示全部楼层 来自： 中国江苏南通
怎么这么快就沉贴了？自己顶一个。谁给满意答案赠送麦迪工具V6注册码一个（你提供机器码，我给注册号）。
回复

举报

会飞的鱼qq
发表于 2013-11-28 15:17:58 | 显示全部楼层 来自： 中国广东东莞
我也想知道呢
回复

举报

斷憶
发表于 2013-11-28 18:40:38 | 显示全部楼层 来自： 中国福建泉州
求解释:doubt::doubt:
回复

举报

sywpl
 楼主| 发表于 2013-11-29 11:13:23 | 显示全部楼层 来自： 中国江苏南通
谢谢帮我顶贴，希望高手的出现。
回复

举报

哈企鹅
发表于 2013-11-29 15:05:21 | 显示全部楼层 来自： 中国四川成都

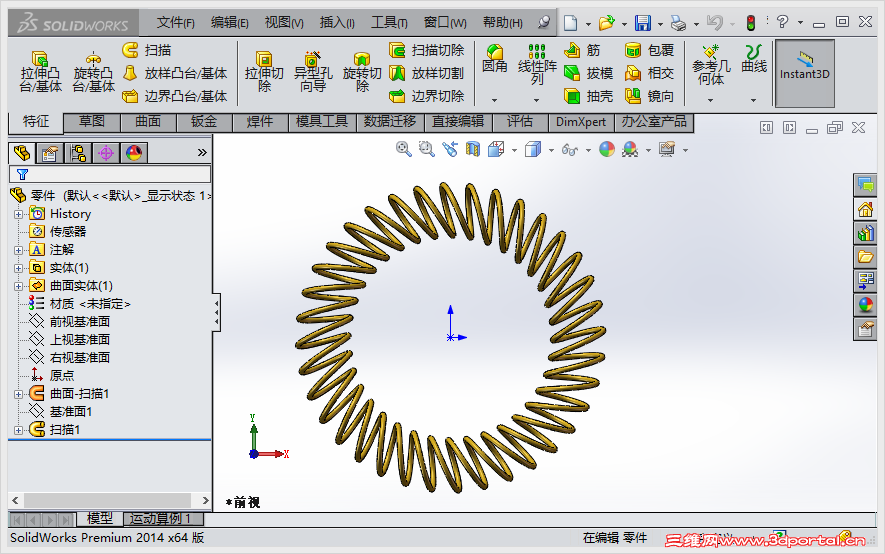

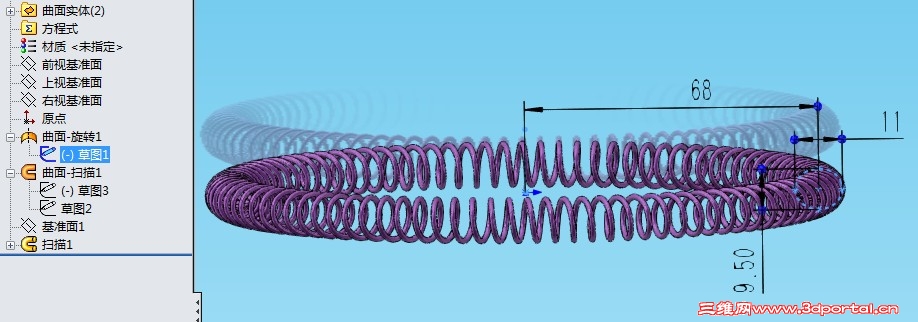

俺们做了一个相似的 sw2014sp1 x64& u( Z" G* n6 a9 n
捕获.PNG 7 ^3 _! T0 z2 i1 ^6 O! E# v
零件.rar (2.91 MB, 下载次数: 46)
回复

举报

sywpl
 楼主| 发表于 2013-11-29 15:58:00 | 显示全部楼层 来自： 中国江苏南通
本帖最后由 sywpl 于 2013-11-29 16:02 编辑
3 s/ T2 ?- O1 y5 j, J8 U* J
  T9 [$ u  B  `7 |R14 x64? 我的是13版~_~!但是可以看出是对的。若需要迈迪V6的注册码，请老师放机器码上来。
回复

举报

兴树
发表于 2013-11-29 18:43:57 | 显示全部楼层 来自： 中国江苏苏州
这个不是椭圆的，谁会画啊？
回复

举报

哈企鹅
发表于 2013-11-29 20:04:10 | 显示全部楼层 来自： 中国四川成都
这个是椭圆的
) }; _8 Q% A3 ^5 W! j2 J 捕获1.PNG
/ Q6 U" V  s" l1 m4 c 异型弹簧.rar (3.76 MB, 下载次数: 35)
回复

举报

keilei001
发表于 2013-11-29 20:40:04 | 显示全部楼层 来自： 中国广东汕头
哈企鹅 发表于 2013-11-29 20:04 static/image/common/back.gif, @( w0 |2 O/ |) ^4 D2 A) f
这个是椭圆的
. h% Z: C; f7 Y1 h/ x0 e2 d! G+ T
还没有装13、14，还望老大出个教程，教一下这扫描路径是怎样搞出来的。
回复

举报

哈企鹅
发表于 2013-11-29 21:58:06 | 显示全部楼层 来自： 中国四川成都

5 N- I" ?# X1 k& a" d2 R' v) d1 A8 D哈企鹅 发表于 2013-11-29 20:04   z2 B, z  B( z: e
这个是椭圆的
4 P9 ], c4 Q( V% h; |2 r3 G* Z" m5 X- a4 {! ]. v( t* _
还没有装13、14，还望老大出个教程，教一下这扫描路径是怎样搞出来的。3 I$ o, R/ u% ?5 L9 |$ n5 ~  A
% c. A2 G+ p# v4 E
第一步曲面扫描视频。3 K4 a$ N! v  H/ x7 Z
异型弹簧.part01.rar (3 MB, 下载次数: 38)
回复

举报

keilei001
发表于 2013-11-29 23:24:28 | 显示全部楼层 来自： 中国广东汕头
本帖最后由 keilei001 于 2013-11-30 00:47 编辑   `, V: T- Q7 Q% ^; x
哈企鹅 发表于 2013-11-29 21:58 http://www.3dportal.cn/discuz/static/image/common/back.gif
. V5 |; X& _9 i5 p$ E哈企鹅 发表于 2013-11-29 20:04 2 q- W3 g' T$ n) `. J) I5 E
这个是椭圆的

3 T' y. P$ C3 ^2 u/ x( G; s  r  |- z5 b* @3 V% B
非常感谢指点，要慢慢领会。+ s- M% ?8 o* V

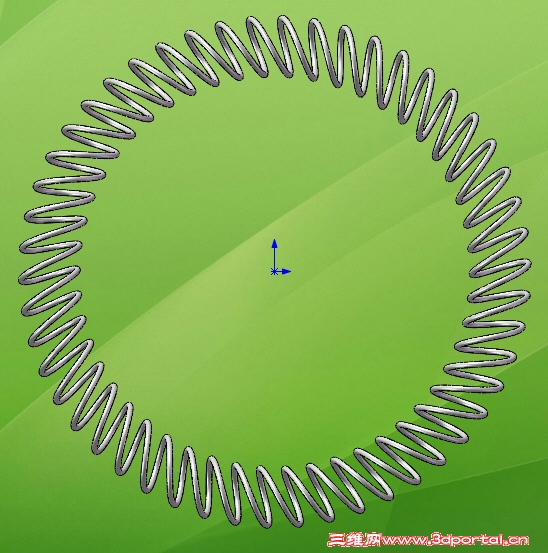

依瓢画葫芦画了个，但未领会其中原理。
& B7 P, l6 e8 @+ [5 F: M$ g8 j3 @& c9 I& W6 O! q- g6 a0 e, H7 `
回复

举报

sywpl
 楼主| 发表于 2013-11-30 08:14:01 | 显示全部楼层 来自： 中国江苏南通
感谢哈企鹅老师
回复

举报

zhangqiwo
发表于 2013-11-30 16:44:14 | 显示全部楼层 来自： 中国安徽芜湖
请问这样怎么才能扫描出来啊, u8 @5 a: E/ E: a8 s

零件42.rar

601.5 KB, 下载次数: 1
回复

举报

LQw1
发表于 2013-11-30 19:11:17 | 显示全部楼层 来自： 中国广东广州
草图奥妙啊，用了几年SW,竟看不出个所以然来。 有专门学这草图绘制的教程吗。
回复

举报
