SW焊件中不同结构件-裁剪和对齐

林碧

其实我也不是很懂SW焊件，今天在群里面得到深圳-添情讲解，跟大家分享一下，对新手可能会有帮助。
: N% U$ \$ D6 ]5 H$ F不会做动画，只能一张张贴图：

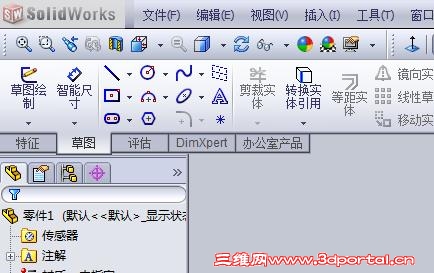

1，首先，新建一个零件，焊件，3D草图

3 |9 I' N) j" x% z2 Y0 Z
0 ]! T1 d4 S8 Z5 `

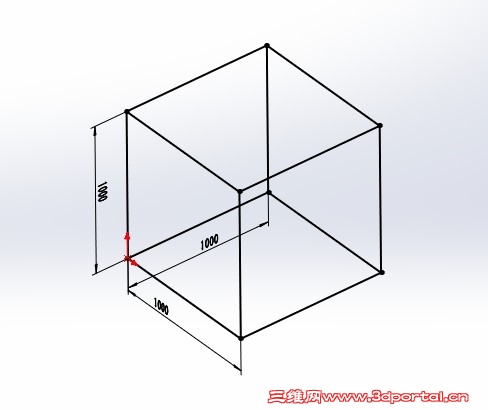

2，随便画一个1000*1000*1000

& s; z/ P( D- C+ ]! H$ |% @( l

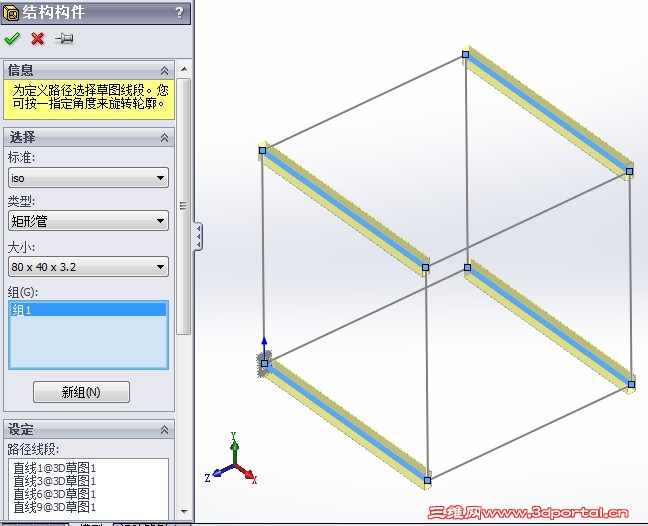

7 t* r% M' |3 h6 V/ |9 q/ s; J3，退出草图，先择结构件，选择相同平面的线条作为一个组
7 V' W" ]( O) l# h1 C

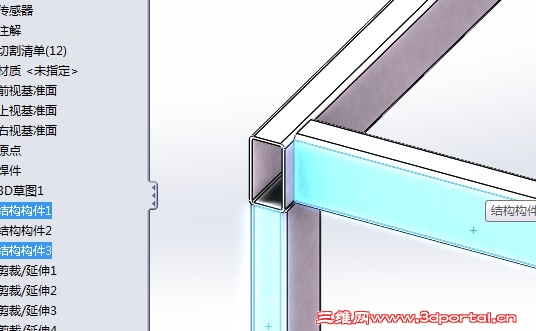

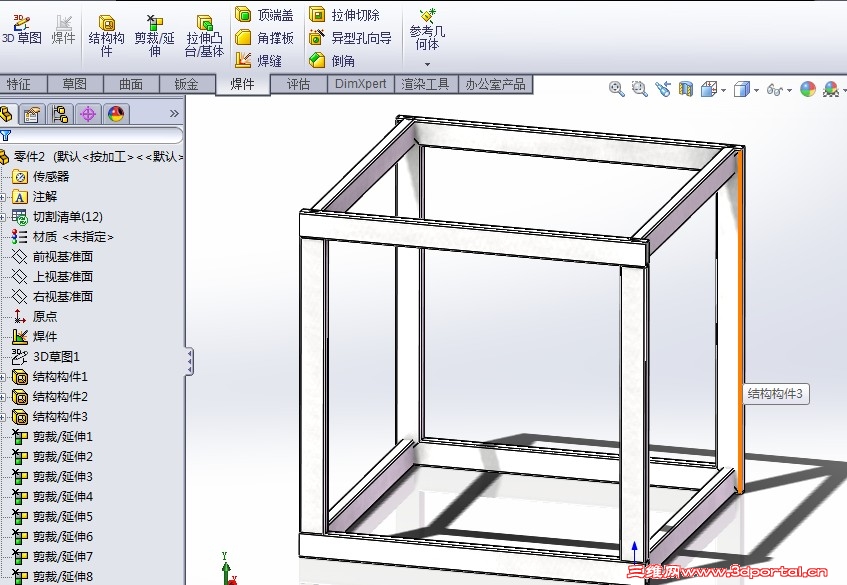

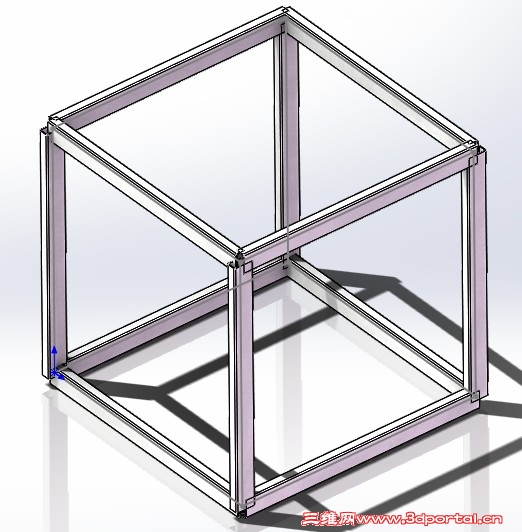

2 z' `4 p$ |& H  ^& b3 O  ]5 R! Q4，按上方法，得到一个框架结构。但是边角没有对齐，并不是我想要的

  L4 [6 b/ z+ `  h  b) @3 y

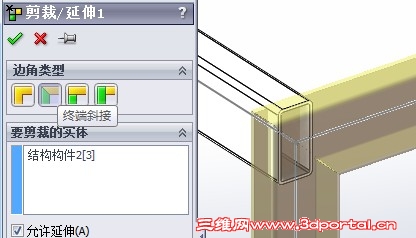

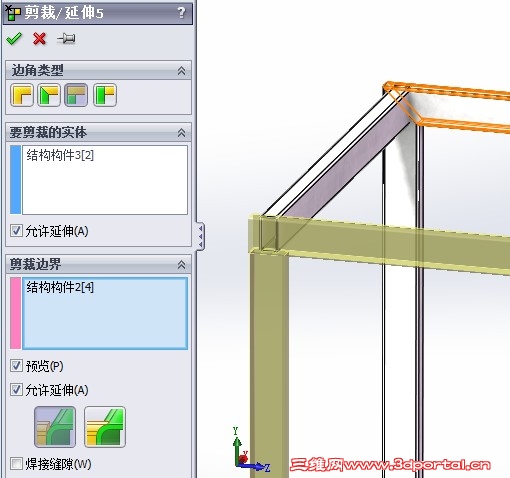

5，先对边角裁剪，选择终端对接，这是45度对接，选择要对接的两条边，如图：

得到下图
+ s  U& P, k- _2 ~+ R: g

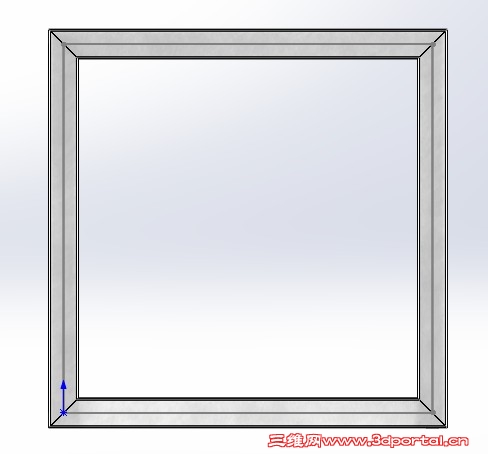

, t! e7 N* g9 t90度对接有两种，区别在于把哪条边放在上面，大家自己试试。

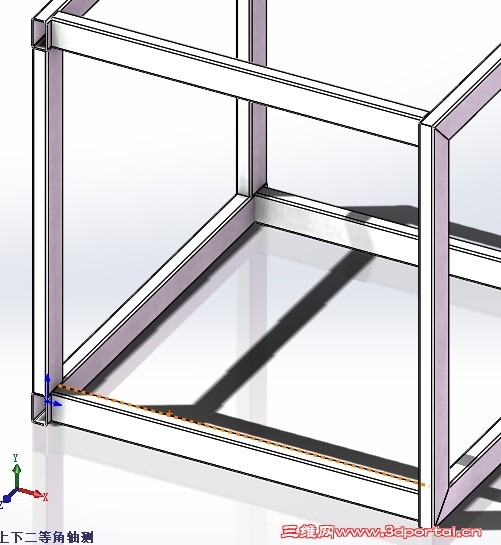

后面用90度对接
3 V4 F7 ]- C  ~

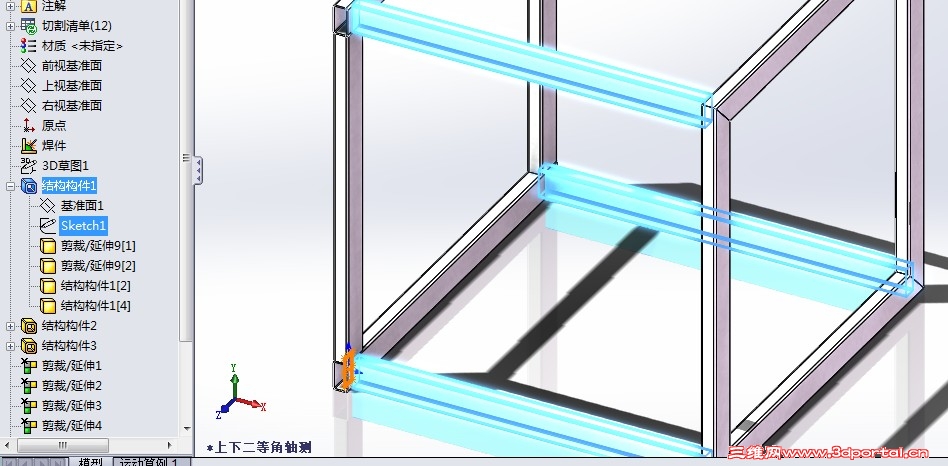

6，到现在已经差不多了，但还不是我们想要的，下面是关键的地方，新手看了少走点弯路，

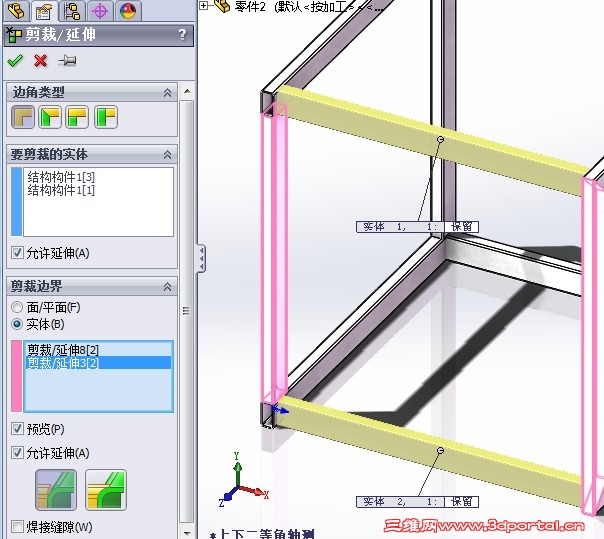

选择边界对齐（第一个图标），要裁剪的实体为上下两条，边界为左右两条
% }$ a; V" u$ i, j$ S
& v0 @4 `4 g. E% y3 T. c% @# F确定

还差一点点，这两个面应该是重合，不符合实际使用要求
; Y: ?2 h; a2 i

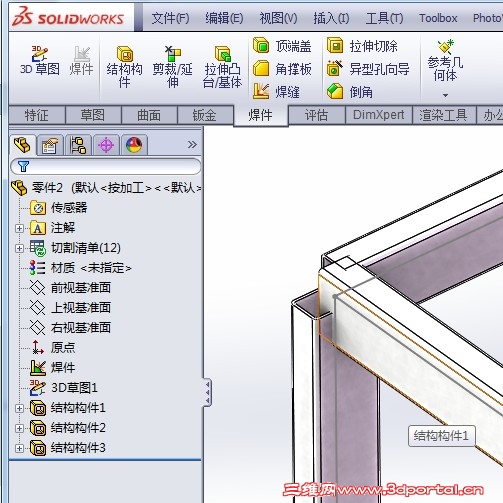

再改一改，先择相应的结构构件，左键或右键点击，再点编辑特征
9 `% ~6 }$ f9 Q* s" N7 s
8 @* u; i7 A, m; w" V

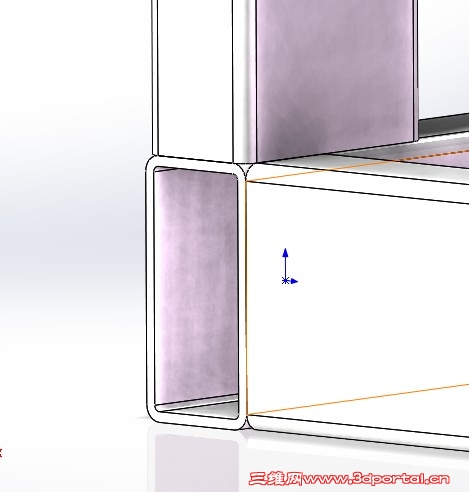

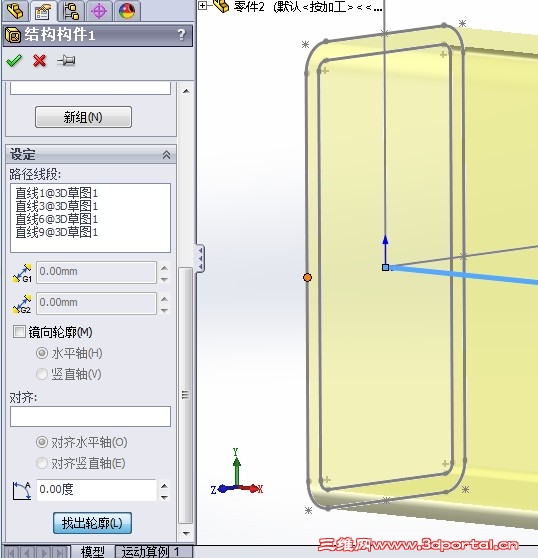

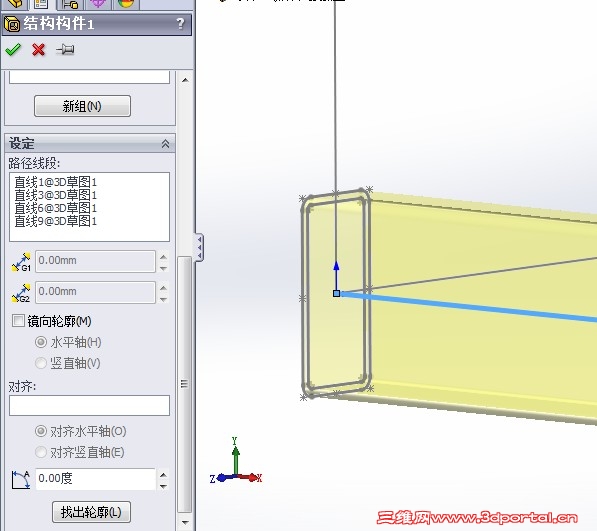

9 A. t8 Z. ^& C$ m2 Z- k# ^上图，单击找出轮廓。

看到橙色的点了吗。这个才是关键。鼠标指到上面，点击一下。立刻达到满意效果。

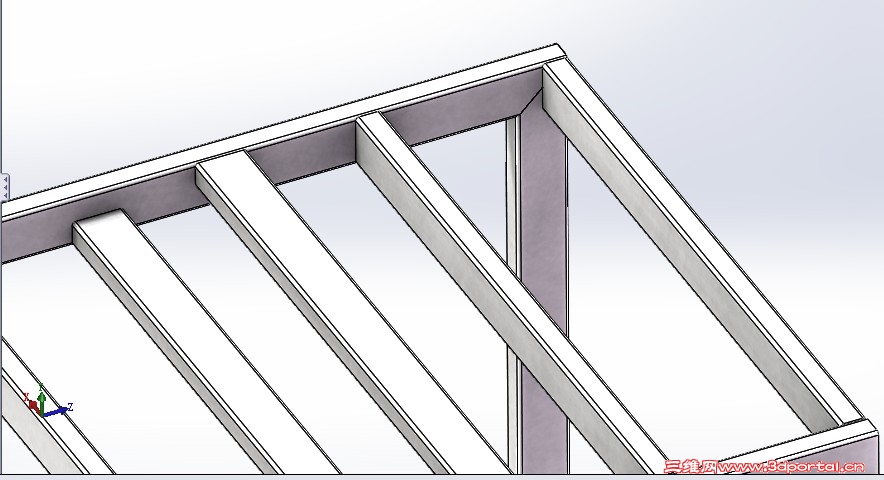

8 i, b6 w: Y: z+ w( I用相同的方法，可以让不同长宽的结构件，任意方向对齐，裁剪。举一反三，多思考。
- L; n! G# R$ N2 E. ?
0 ], x' }, Y( n1 i0 M$ L1 t差不多，不点基础的都能看懂了，就到这里。

1 Y. P7 t) R. u9 I* P( B: x源文件： 焊件.zip (469.19 KB, 下载次数: 36)

2013-11-7 20:25 上传

点击文件名下载附件

jly1st

感觉蛮不错的样子  谢谢分享   这因该是SolidWorks焊接版的吧  SolidWorks应该有其它版本吧 不同的版本其用处不同 如钣金  有专门用于画钣金的  不知道我的理解对不对

dashan0206

多谢，楼主热心分享

林碧

jly1st 发表于 2013-11-7 22:21 static/image/common/back.gif
感觉蛮不错的样子  谢谢分享   这因该是SolidWorks焊接版的吧  SolidWorks应该有其它版本吧 不同的版本其用 ...

1 W2 \% l- X9 @* f3 v/ {  c" bsolidworks功能很多，不能叫做焊接版，焊件是只是建模的另一种方式，也是从草图生成结构件

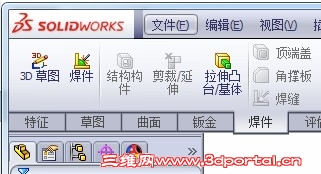

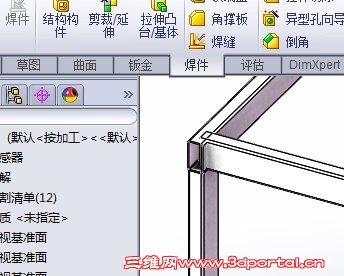

鼠标右键点击工具栏中特征，即可看到焊件
