[已解决] 如何等分椭圆周长?

 关闭 [复制链接]
发表于 2013-11-1 17:58:20 | 显示全部楼层 |阅读模式 来自: 中国甘肃兰州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

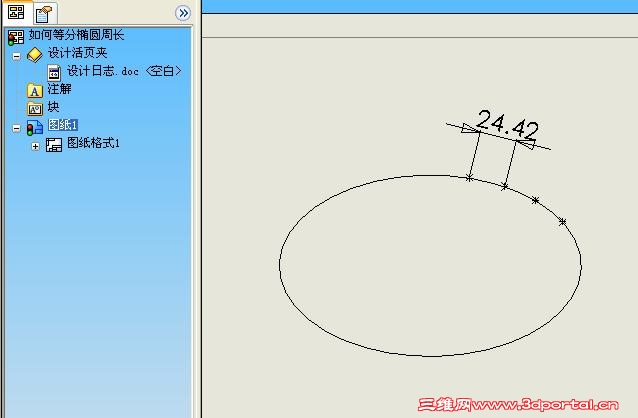

如何等分椭圆周长.jpg , U' U; R( r* f/ a$ K9 X4 A' ^9 r
! K, X# i9 m0 a
试了几种方法都没有等分图示椭圆周长。
6 Y5 _" c0 w* R$ ]2 w请问如何解决。
/ ^: e; U) Q$ N' \& N) o3 x  T

如何等分椭圆周长.zip

45.3 KB, 下载次数: 5

 楼主| 发表于 2013-11-1 20:52:10 | 显示全部楼层 来自: 中国甘肃兰州
测试了半天,只能在零件(模型)中实现。

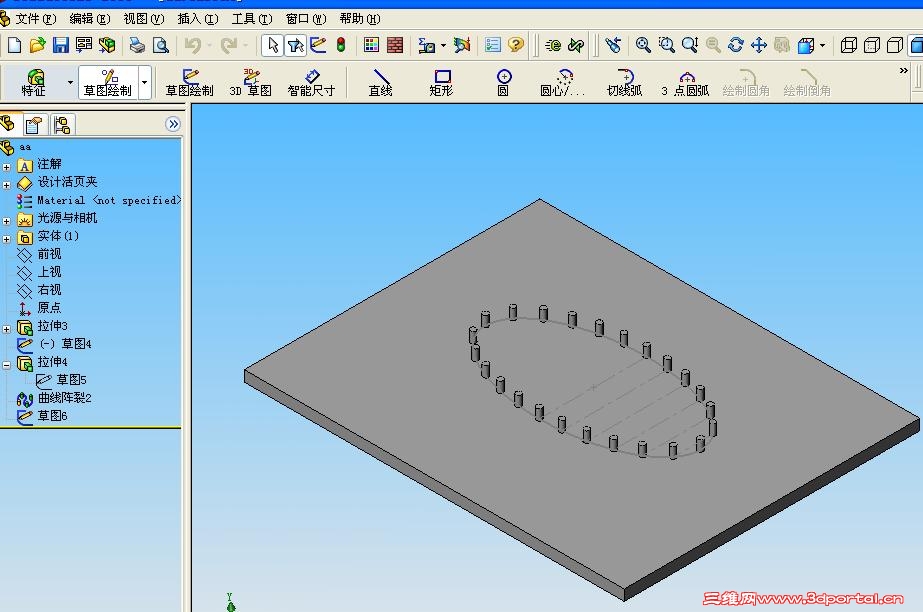

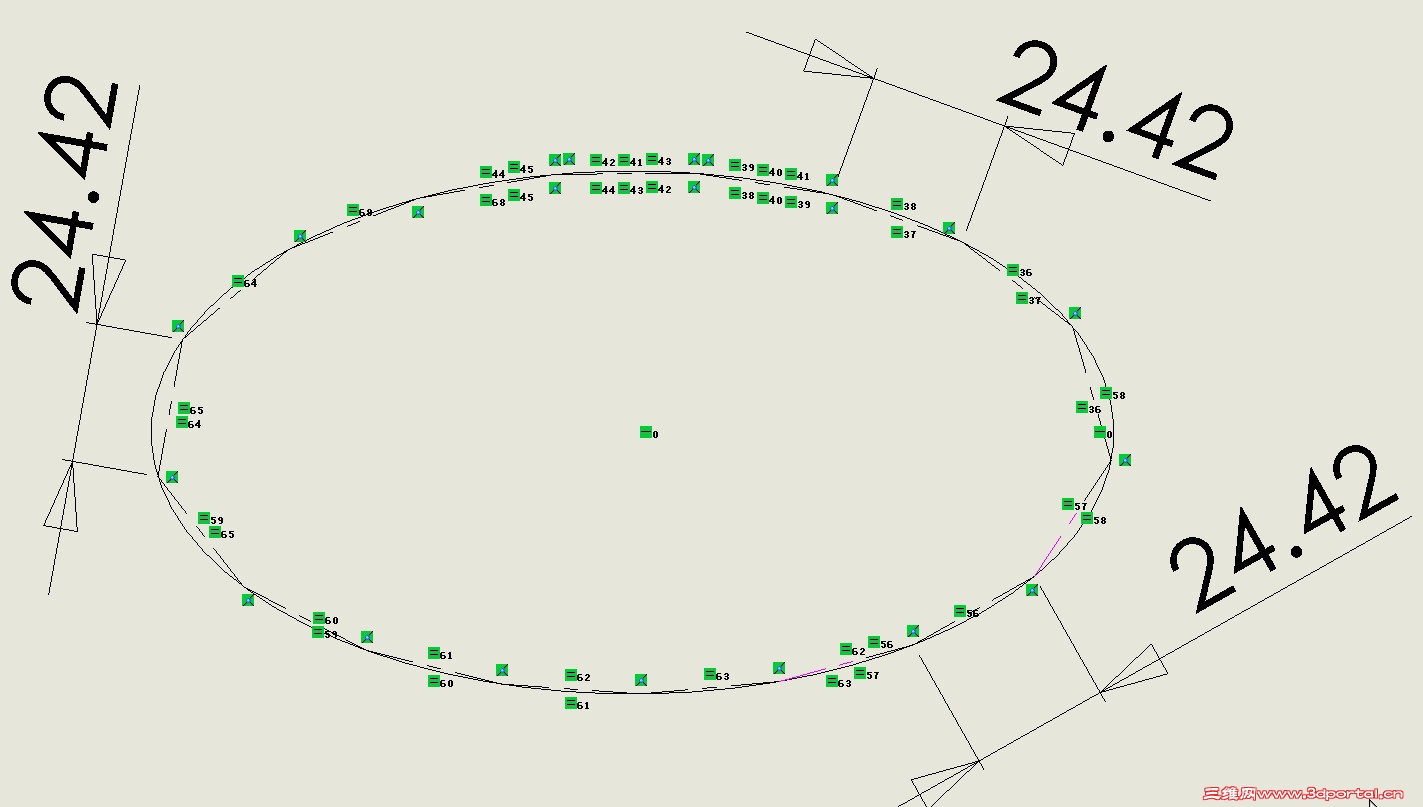

3 @: {" j0 b9 y/ E2 m* V# e8 ~( U aa2.jpg
发表于 2013-11-2 08:49:52 | 显示全部楼层 来自: 中国天津
用参考线做椭圆的内接多边形,想等分多少就做多少,顶点要和椭圆重合约束,将约束显示,防止添加不必要的约束,设置多边形边长相等,自己再捉摸捉摸。9 y' p2 V! @  Q" k6 B# }6 }
4 A5 v5 m  p6 J- s4 E

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 这是弦长

查看全部评分

发表于 2013-11-2 09:53:14 | 显示全部楼层 来自: 中国浙江金华
弦长一样弧长肯定不一样
发表于 2013-11-2 11:18:33 | 显示全部楼层 来自: 中国台湾

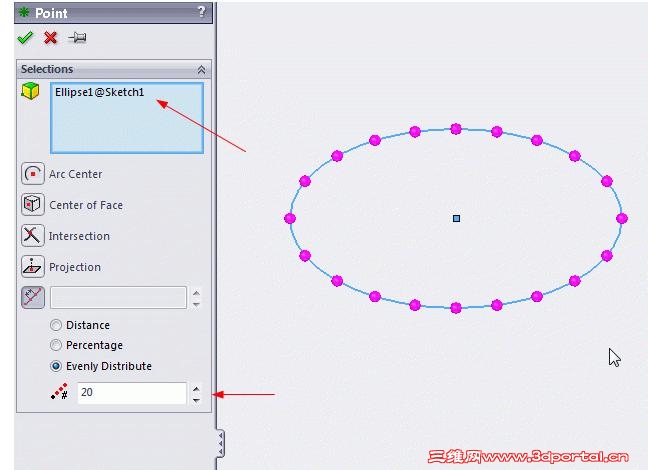

"點"特徵就可以實現…' g+ E) l. \7 r3 d

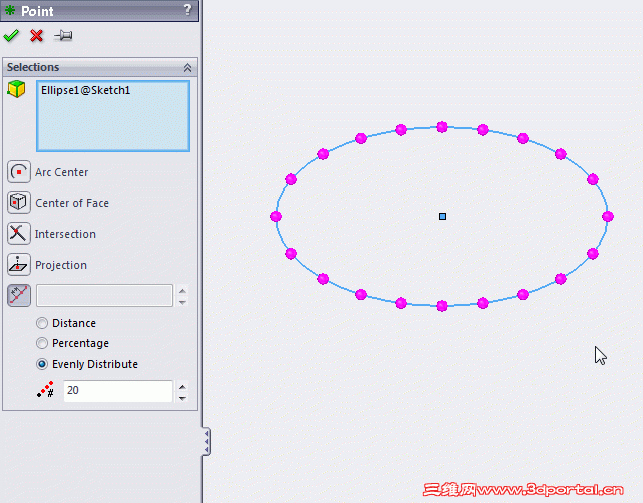

# E' T2 G4 G. f$ z; j 2013-11-2 上午 10-16-29.gif ! R- b3 b4 K7 R$ a9 U% m0 r

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2013-11-2 11:52:16 | 显示全部楼层 来自: 中国甘肃兰州
gt.adan 发表于 2013-11-2 11:18 static/image/common/back.gif
* ^5 z0 c  ~- Y/ ]2 I5 L' ]"點"特徵就可以實現…
, Z9 E2 G5 w, P4 K$ d
请问你是不是用的这个功能。
, Y$ p6 y% p- [" I! i0 X. z- p, P& G" X
连接点的直径参数 (Diameter Parameter of a Connection Point)当您生成一个新的连接点时,必须指定端口(与要附加的管道或管筒的名义直径对等)的名义直径。对于包含一个连接点的附件,当您生成它的附加配置时,每个配置都需要一个适当的名义直径值。
5 a; f& W! C$ q- G% |& u" |2 X( p3 P$ [& _) H
直径参数无法通过方程式来驱动。在附件的每个配置中,您必须为每个连接点指定一个明确的值。6 ^2 V4 d) q+ P$ Z
: S* B; R- k4 S# _/ E
直径参数使用以下语法:! L1 M* F$ P+ N: l' ~# z

4 S7 D8 }. R8 `+ V% X  s直径@连接点n
- W. S3 c) X( u7 F4 k
: {5 y  N: B5 U7 B% m/ X其中连接点n是连接点的名称。如果零件有多个连接点,在系列零件设计表中为每个连接点生成一列。
# b, R8 `, V/ E5 Z* d
+ i8 E0 d: ?2 }在每个配置的单元格中输入数值(名义直径)。' z! \* z- W) ]  B6 C
) O8 W6 i" p$ y6 }% `( y
如要检查是否每种情况都使用了合适的数值,在 FeatureManager 设计树中双击连接点特征。直径显示在图形区域中。# O* d% X- C2 _( W( {8 U

5 o% l4 X* d$ u; m4 o3 s附件连接点的直径参数对应于管道或管筒零件中的名义直径@过滤器草图尺寸。
. y7 y* s* L3 m  a3 y6 M2 M& u/ n
发表于 2013-11-2 11:59:35 | 显示全部楼层 来自: 中国台湾
ning84 发表于 2013-11-2 11:52 static/image/common/back.gif
& M  }& P- S* W8 e请问你是不是用的这个功能。. ^/ [% B% l7 A9 B" X1 q
2 J& T8 |6 \' B' A+ V8 w
连接点的直径参数 (Diameter Parameter of a Connection Point)当您生成一 ...
( Q! ]' `. o* l5 \/ Y2 j: D8 a! _
沒那麼複雜…# u# Y& L, [  @7 }1 D4 W$ M$ X' \

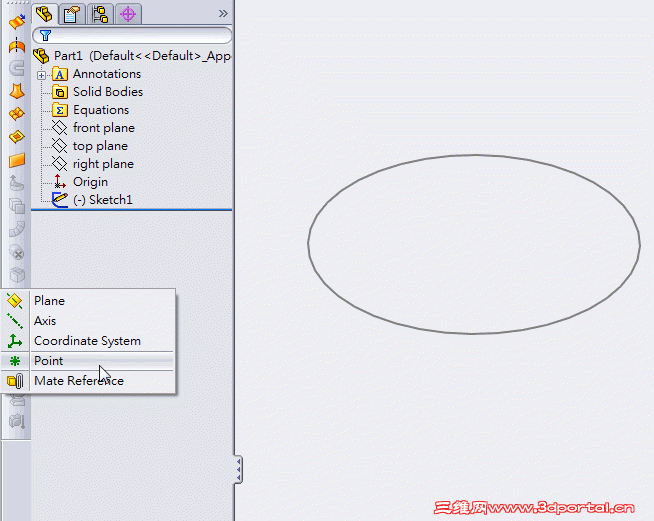

1 q7 _/ ?) A2 ~5 v) n) m. U- g 2013-11-2 下午 12-00-01.gif 2 w3 w: _; `# [3 X9 E* {
 楼主| 发表于 2013-11-2 15:00:35 | 显示全部楼层 来自: 中国甘肃兰州
8 p: E8 @8 t. v. _& J% c. f) `
- {* s, \2 N. R0 f4 X& f# p2 `如果是SW2011以下版本,能上传一个示例吗。3 V; e! i% @# l* V% }3 u
感觉用的是曲线阵列功能完成的。
# r8 Q) e$ U( n0 `/ ]+ C8 F! {2 z% |# l+ E" ]& x' p5 |' o* G
谢谢。
 楼主| 发表于 2013-11-3 06:37:34 | 显示全部楼层 来自: 中国甘肃兰州
本帖最后由 ning84 于 2013-11-5 13:02 编辑 1 Z- u  [  j( M! G" k, T
gt.adan 发表于 2013-11-2 11:59 static/image/common/back.gif' b* h/ U, r- s' x
沒那麼複雜…
, e* l  Y' k" J1 a/ \
谢谢总算理解了。调试成功。
" q- y7 u9 S, U$ G1 z6 P* S* x$ h% m# `& J& s- _1 ^

& {$ ?0 e# C/ M* K参考点(Reference Points)您可生成数种类型的参考点来用作构造对象。您还可在彼此间以指定距离分割的曲线上生成指定数量的参考点。单击视图来切换参考点的显示。$ d  c; W, Y9 y3 u, W- u
当您选择项目时,SolidWorks 软件尝试选择适当的点构造方法。例如,如果您选择一个面,SolidWorks 将在 PropertyManager 中选择面中心 http://mk:@MSITStore:C:\\Program%20Files\\SolidWorks\\lang\\chinese-simplified\\sldworks.chm::/art_pm/PM_Point_CenterOfFace.gif 构造方法。您总可以选择不同类型的点构造方法。
5 y" U8 G% `0 ]9 \0 s$ O3 I
发表于 2013-11-4 16:50:29 | 显示全部楼层 来自: 中国台湾
ning84 发表于 2013-11-3 06:37 static/image/common/back.gif- `; u3 r  U/ w
谢谢总算理解了。调试成功。
0 m5 x$ z% f0 m0 f  C/ g6 s
不客氣~~~~
发表于 2013-11-5 16:59:13 | 显示全部楼层 来自: 中国湖南长沙
不错的方法
- J9 o9 a9 P" s7 R6 P) |# _" q$ R/ _4 A6 P
发表于 2013-11-5 19:33:29 | 显示全部楼层 来自: 中国四川德阳
不错,很准确,以前没发现此功能
发表回复
