非對稱型繞線

ryouss

+ |6 j9 _. I6 q

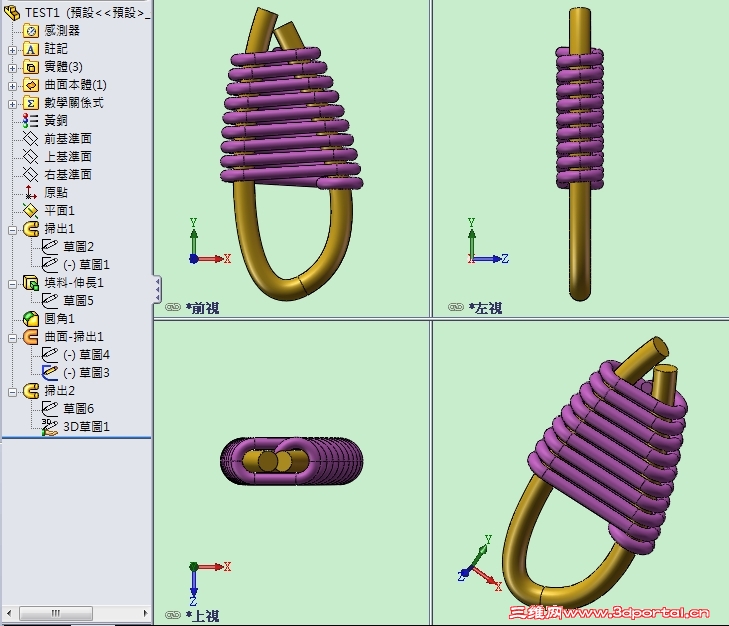

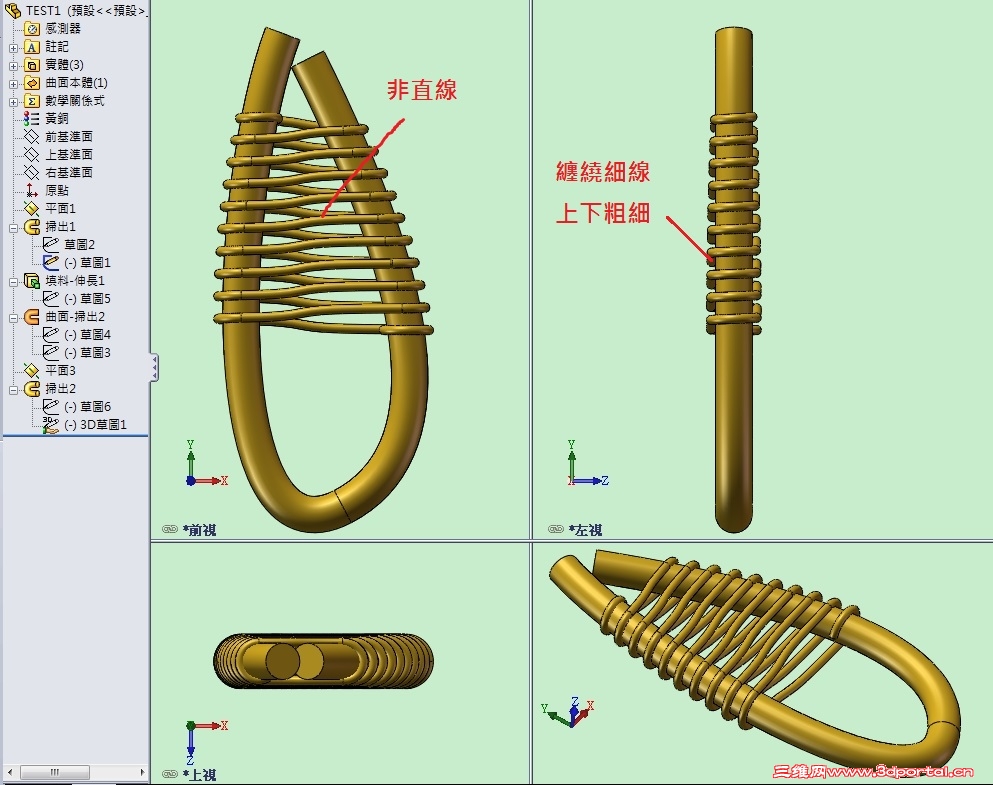

% h+ l; r$ |9 F$ x如附图,細線纏繞如何做图較符合實際情況?
% }/ q( \+ @4 d- f* K# S9 a7 B
- M1 C' X3 v4 Y: D$ G
: F9 k) ?2 C: S% l! u# E
3 y+ ?8 r1 ?. E+ x* q4 ?

- V0 K2 ]8 Q3 U4 ?
! M0 I# M3 ?2 X' r' V" }" E+ `0 _. }+ b

ryouss

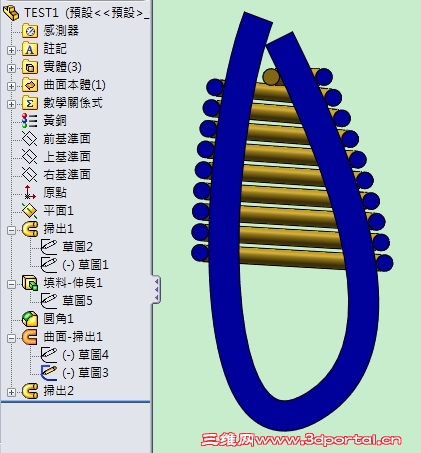

補上較正規的作图,不知是否尚有其他方案?


8 t! O$ h! E0 h
0 j+ p- ^, f4 p& |! [& v% q; |

阿帕奇

这恐怕得把材料受力变形考虑在内吧。
$ O, m% D* w1 f: }: O0 @如果是生产线出来的产品应该都是一致的，测量再绘图？

ryouss

謝謝總版參與,此題暫不考慮材料受力變形,
僅針對如何作图即可.

阿帕奇

引导线，多截面线的应用吧

wjchicken

要我做只能老老实实画路径扫描了……
  @- S! n6 C2 Y1 P% S0 T
0 n! q8 X( Y0 ?( c8 F. v# {' U  C5 |不知道有没有高手能用随形变化什么的一步到位？

22553711

试做了一下，估计跟梁兄的方法也差不多：

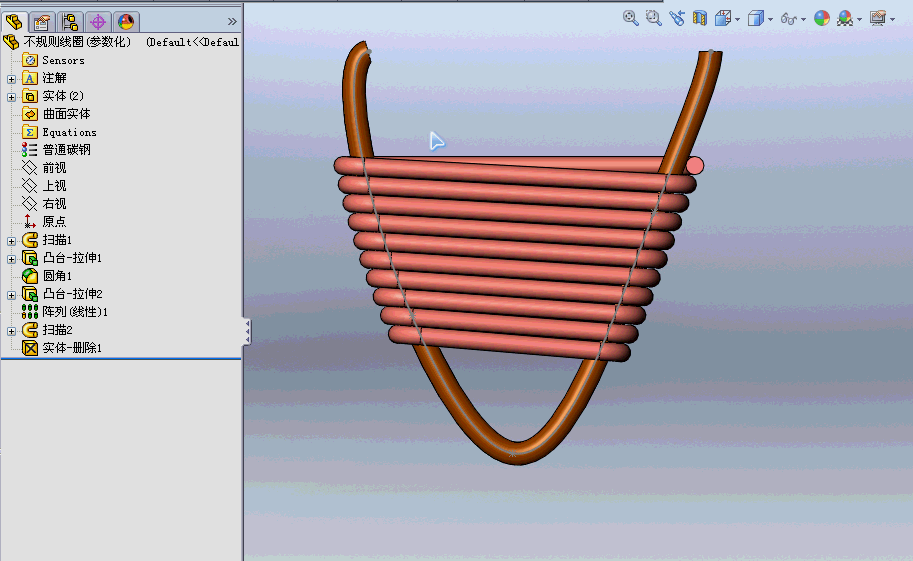

5 o8 o" A  ?6 f$ F; x8 |
3 d/ ]2 l3 a& y( p1 L# Q& v) k7 H* U1 ~

ryouss

22553711 发表于 2013-10-21 17:18 static/image/common/back.gif
) \7 c+ H7 q% h; g2 C! W. y试做了一下，估计跟梁兄的方法也差不多：

- G1 t2 L  C+ F) n& x謝謝支持,作法相似,
( n# O3 i, q& H請問螺紋斜線,是刪除之後再補上直線的嗎?

22553711

回梁兄：
: t+ \- q+ D- \5 J, ]: ~# B删是删了一些线，但没补线～
  C: {/ O, m7 m. z正式因为有删除动作，无法参数化了。
/ k/ T; |& o5 Q/ c1 ]目前没想到更好的方法，同样期待～

22553711

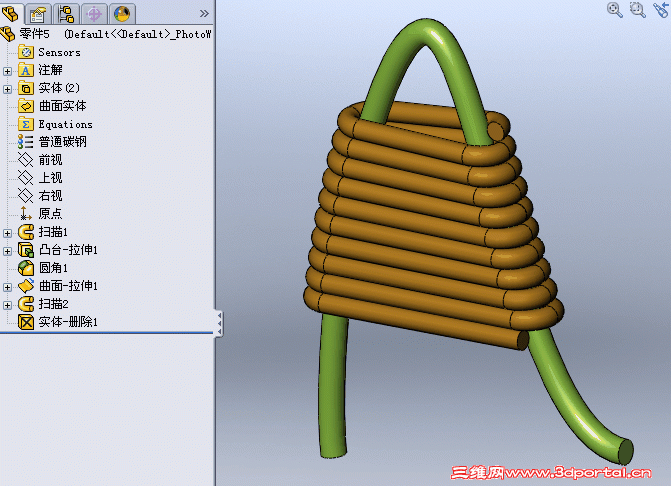

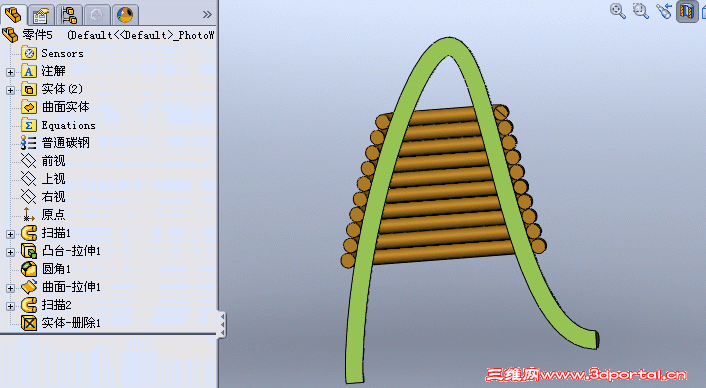

在做一下，要好一些了：

ryouss

22553711 发表于 2013-10-22 19:38 static/image/common/back.gif
2 X1 x+ l. {; E+ t" Y" {& w/ U在做一下，要好一些了：

不錯的作法,學習了!
