[已解决] CAD图中的公差问题,请指点!

[复制链接]
发表于 2006-9-29 15:45:52 | 显示全部楼层 |阅读模式 来自: 中国天津

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CAD图中的公差问题,请指点!, C. g3 g" t; d

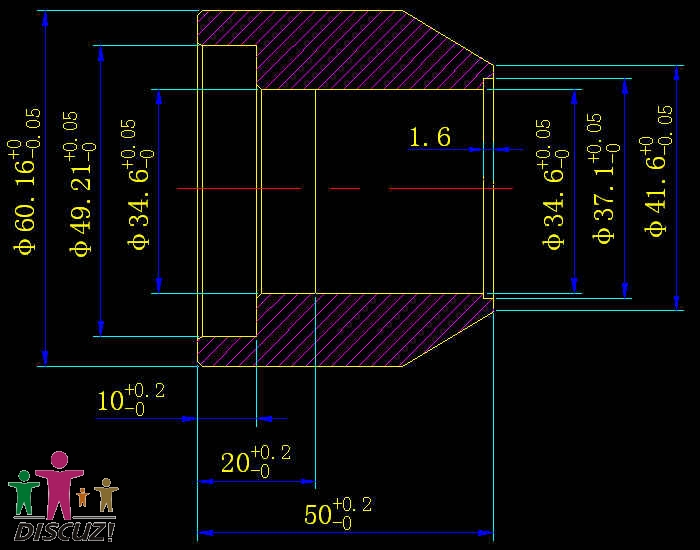

本人刚到某公司不久,公司以前留下的CAD档案图纸,其公差的显示如图所示,当上偏差或下偏差为0时,# R& m) W& B' z* c# z( _7 j7 m
都会自动在0前加正号或负号。(其标准是偏差为0时,不加正号或负号。)- G) c$ T( a- _6 h4 c
我是用文字堆栈方式更改,这样很麻烦。因为文字堆栈方式需要加符号φ和更改数值,这样就不是自动测( Q9 {" Z1 h+ ~( X, b
量了,而且容易出错。7 [7 b/ P- `0 X. `0 r+ O8 d7 o
图纸很多,有好几千个文件,现在工程师叫我全部更改过来。我现在一有空就在更改,真是很累。
4 j& L# I3 I* `  X这此文件真是奇了怪,下栽附件打开就知道问题了。
- K! }- P, a- _' j* N请各位指点更简便的方法,小弟跪求了。

公差问题.rar

12.25 KB, 下载次数: 25

发表于 2006-9-29 16:11:14 | 显示全部楼层 来自: 中国江苏无锡
个人总结有两个实际可行的方案:
- I7 o4 U1 o9 Q/ @% i1.可以先标注尺寸,然后在尺寸线的属性里修改.' O& ^+ F. v# J: `
  如果要有大部分的偏差都一样的话,可以直接定义标注样式,然后再修改那少数不一样的偏差的尺寸属性;
5 X7 v$ U+ u' R5 C: j1 s2 ^. L2.先标注尺寸,再单击 修改--对象--文字--编辑,想快点直接点工具栏中的编辑文字,
& U! f9 g: Q9 Z" P& `  然后输入%%C<>_0^-0.05,说明:<>为测量尺寸,_为空格,%%c就不用说了吧;1 P% M& Q& [  [( D7 h  C
  再选中_0^-0.05使之堆叠,就ok
" l& K- v1 w! I3 |  {9 I! t( W/ K个人觉得2配合复制 粘贴还是很方便的

评分

参与人数 1三维币 +5 收起 理由
wuling + 5 发重了一个

查看全部评分

发表于 2006-9-29 16:27:50 | 显示全部楼层 来自: 中国浙江台州
附件真的奇怪,以前没见过,望给予指点
发表于 2006-9-29 16:29:06 | 显示全部楼层 来自: 中国湖北恩施土家族苗族自治州
我也很需要这个指点,多谢
发表于 2006-9-29 16:31:16 | 显示全部楼层 来自: 中国浙江湖州
图中标注以及公差种类不多,建议建立对应的标注样式  然后拷贝到需要修改的图中进行相应刷新

评分

参与人数 1三维币 +3 收起 理由
wuling + 3 应助

查看全部评分

发表于 2006-9-29 17:15:14 | 显示全部楼层 来自: 中国福建泉州
同意楼上的意见,但是在建立标注样式时,是零的不能用键盘输入,只能用新建样式栏中按钮,否则还会带有符号
发表于 2006-9-29 17:20:27 | 显示全部楼层 来自: 中国北京
您的尺寸过定位了吧?请教!

评分

参与人数 1三维币 +3 收起 理由
wuling + 3 应助

查看全部评分

发表于 2006-9-29 18:33:06 | 显示全部楼层 来自: 中国浙江台州
偶想帮助你,但我的2002版本不能打开你的附件,是不是你的版本比我的要高,因为提示我版本不兼容啊7 c$ B9 I4 S% W* T2 R* a3 {

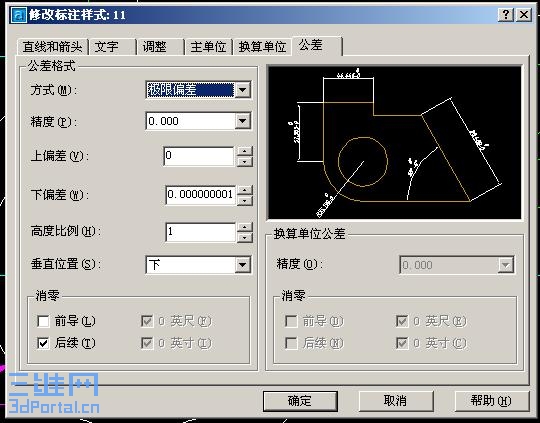

我个人认为你极有可能是标注样式中的公差这儿出问题了,如图,你修改一个方式这儿,也许会行的

评分

参与人数 1三维币 +5 收起 理由
wuling + 5 应助

查看全部评分

发表于 2006-9-30 09:47:11 | 显示全部楼层 来自: 中国湖北十堰
是标准样式的不同会造成这种结果,我以前也遇到过,后来我换了下就好了,如果是要更改的话,用格式刷吧。

评分

参与人数 1三维币 +5 收起 理由
wuling + 5 应助

查看全部评分

 楼主| 发表于 2006-9-30 11:26:31 | 显示全部楼层 来自: 中国天津
原帖由 mou2003 于 2006-9-29 18:33 发表
4 t4 @0 z7 W- x偶想帮助你,但我的2002版本不能打开你的附件,是不是你的版本比我的要高,因为提示我版本不兼容啊
0 E- {* H$ O  R2 M2 f* A我个人认为你极有可能是标注样式中的公差这儿出问题了,如图,你修改一个方式这儿,也许会行的
# P' g% @) L/ u

( a( S6 M& t3 ~0 v' K7 }, }+ |原图用的是CAD R14画的,我用的是CAD204,打开我我另存了一下,我用CAD R14打开原图,再打开公差属性,为0的公差其实是0.00000001,难怪系统会在0前加负号或正号,但这个0.00000001的公差是不能改成0的,一改后,再打开看,还是0.00000001。3 u) b' G0 y5 @' I. M9 x$ ~
3 [( y* }* [+ u, J! `
看来只有用1楼所提供的方法了。不过有好几千个文件,劳动强度比以前我的方法是少了点。- ?, C7 m* a) G0 h, o, j, `

/ |% S6 _4 t) ~好心人真多,谢谢大家参与讨论。
 楼主| 发表于 2006-9-30 11:28:16 | 显示全部楼层 来自: 中国天津
原帖由 userkypdy 于 2006-9-29 17:20 发表
9 x: f: b5 v; q您的尺寸过定位了吧?请教!

! v: L" y" d: c, ]
' b2 E2 Z; g: B9 v/ N$ f3 z$ h/ E我不知道尺寸过定位是什么意思?请指点
 楼主| 发表于 2006-10-5 21:03:45 | 显示全部楼层 来自: 中国天津
就没人找到更好的办法吗?
发表于 2006-10-6 16:30:58 | 显示全部楼层 来自: 中国四川眉山
下下来搞了半天也没搞出个所以然了,估计是没更好的办法了,至少我是找不到更好的办法。
发表于 2007-2-1 15:20:44 | 显示全部楼层 来自: 中国江苏苏州

熟能生巧

这些问题我前几天才摸清楚,只要设置好标注样式就好了,CAD要经常去使用里面的命令,里面有好多东西呢,把你经常要用的就找出来了
发表于 2007-3-7 11:24:20 | 显示全部楼层 来自: 中国江苏苏州

biaozhu

打开看了以后,标住格式并没有用,估计可能用的是什么快界小程序,你现在只要将尺寸分解两次ELPLODE试以下.
