在轴测图上怎么标尺寸呢？

niu_ghost · 发表于 2006-9-28 15:35:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我们平时标尺寸都是在平面图上标，如果能在一个轴测图上标可能更直观一点，我看到过那样的标法，但是在sw中还不会，有那位高手指点一下，谢谢了

lfenger2008 · 发表于 2006-9-29 08:13:07

在注解右键后选重显示注解、显示特征尺寸后，所有的你定义过的尺寸就会显示在轴侧图上，如果想要隐藏个别特征相关尺寸，可以右键单击该特征后选择隐藏所有尺寸即可！
个人做法，仅供参考。

bethany · 发表于 2006-9-29 10:13:09

同意2楼的，但我发现有时在隐藏个别单一尺寸时会把一些相关的尺寸也隐藏掉，不知楼主出现过这样的情况没有，怎么解决~

xiaoyao6530075 · 发表于 2006-9-29 10:16:12

我也出现过这样的情况还有如果同一尺寸标准不同的方向会另后面的标准看不见，

niu_ghost · 发表于 2006-9-29 11:30:44

谢谢各位的帮助，我试试看，

niu_ghost · 发表于 2006-9-30 09:17:38

原帖由 lfenger2008 于 2006-9-29 08:13 发表% v& I* E" ^, Z0 y5 n# {. d) p+ O
在注解右键后选重显示注解、显示特征尺寸后，所有的你定义过的尺寸就会显示在轴侧图上，如果想要隐藏个别特征相关尺寸，可以右键单击该特征后选择隐藏所有尺寸即可！8 t: o. M9 R9 n( {% n$ z: _" j
个人做法，仅供参考。

兄弟，我试过了不行啊，还请再解释解释

niu_ghost · 发表于 2006-10-9 10:06:23

各位伸出友爱的双手帮帮忙好吗？

dazui610 · 发表于 2012-3-26 22:50:50

请问你那个在轴测图上标注尺寸的问题有没有解决啊？我现在也遇到同样的问题不会啊！要是你会了请指导一下啊！呵呵

SWJINGLING · 发表于 2012-3-27 08:10:25

2楼老师能不能说的详细一点，。。。。

copland · 发表于 2012-3-27 08:16:50

真的可以，谢谢

802210 · 发表于 2012-3-27 08:23:23

提示: 作者被禁止或删除内容自动屏蔽

SWJINGLING · 发表于 2012-3-28 07:39:50

我说怎么作，工程图也出不来尺寸。原来说的是模型里面轴测图。

斷憶 · 发表于 2013-12-7 14:28:24

求解释，不知怎么做

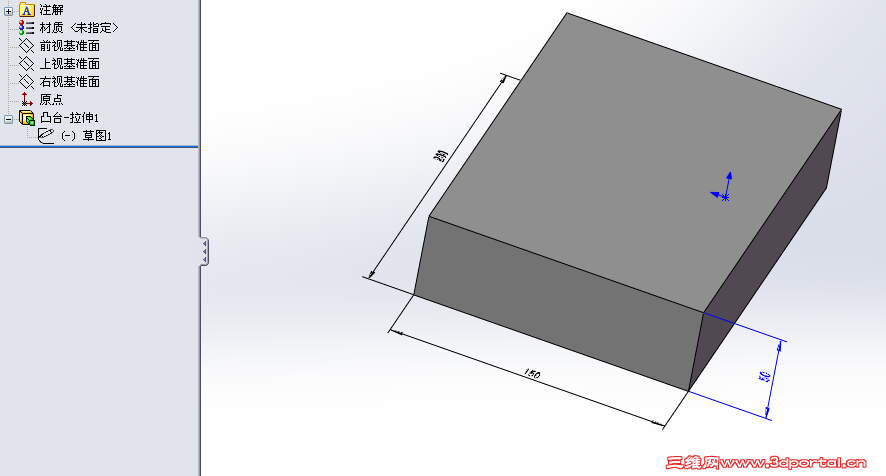

476287806 · 发表于 2013-12-7 14:35:48

斷憶发表于 2013-12-7 14:28 static/image/common/back.gif
# H0 ?, t0 I$ n0 L! E求解释，不知怎么做

看看！！！！！！！！！！！！！

斷憶 · 发表于 2013-12-9 15:32:20

476287806 发表于 2013-12-7 14:35 static/image/common/back.gif
" Z+ T$ ?, M o. _- L5 \看看！！！！！！！！！！！！！

我没说清楚，我要的是在工程图上的等轴测标注

吉祥猫 · 发表于 2014-1-6 13:46:31

点击选择等轴测旁边对话框选择（实际）就可以了
