渐开线花键画法

sundaywork · 发表于 2013-9-25 10:36:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

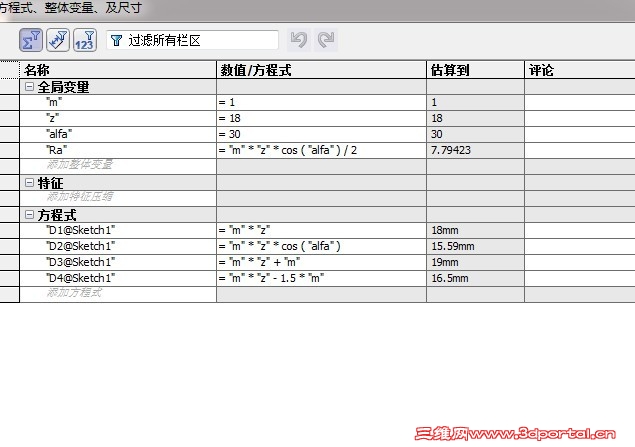

1、写方程
2、画圆

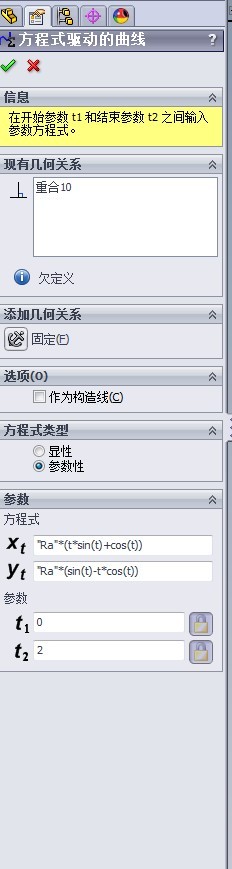

3、写渐开线方程

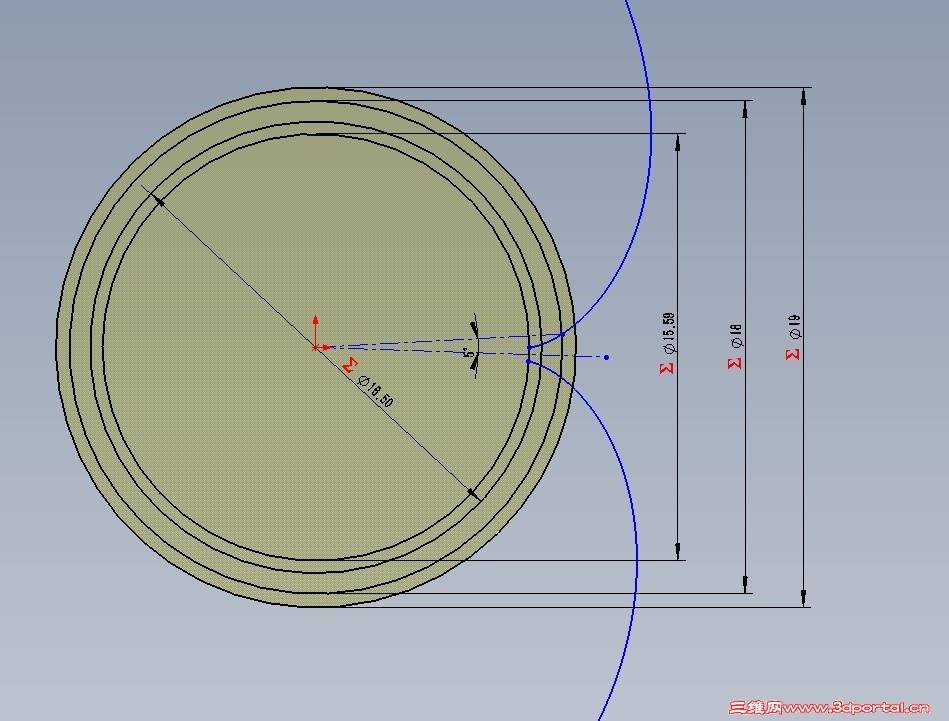

4、画渐开线

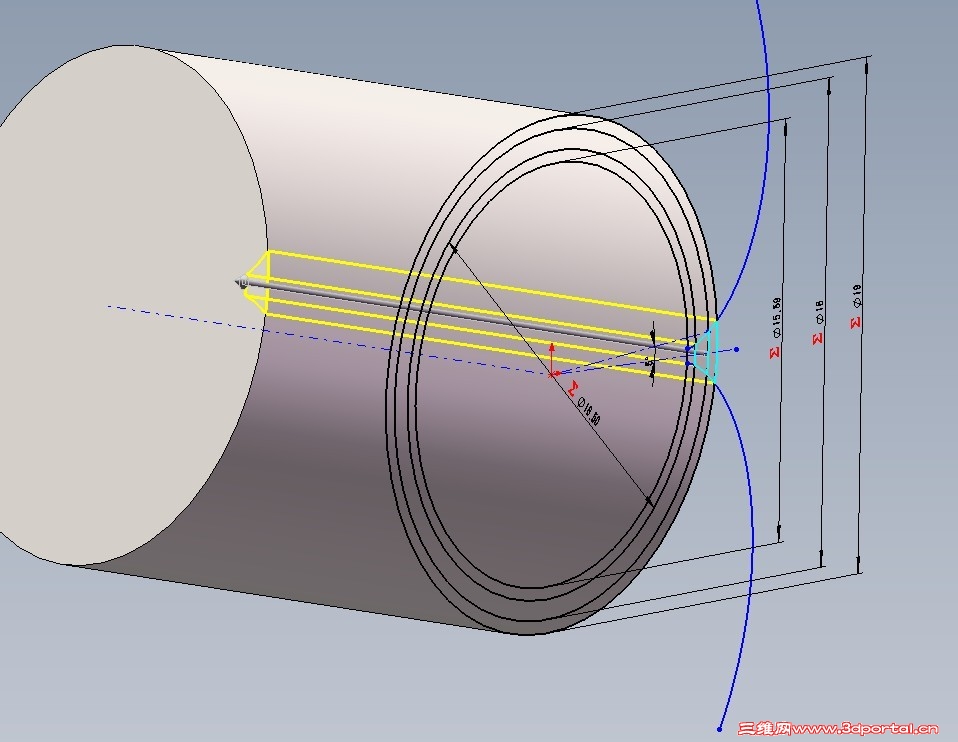

5、拉伸
6、切除

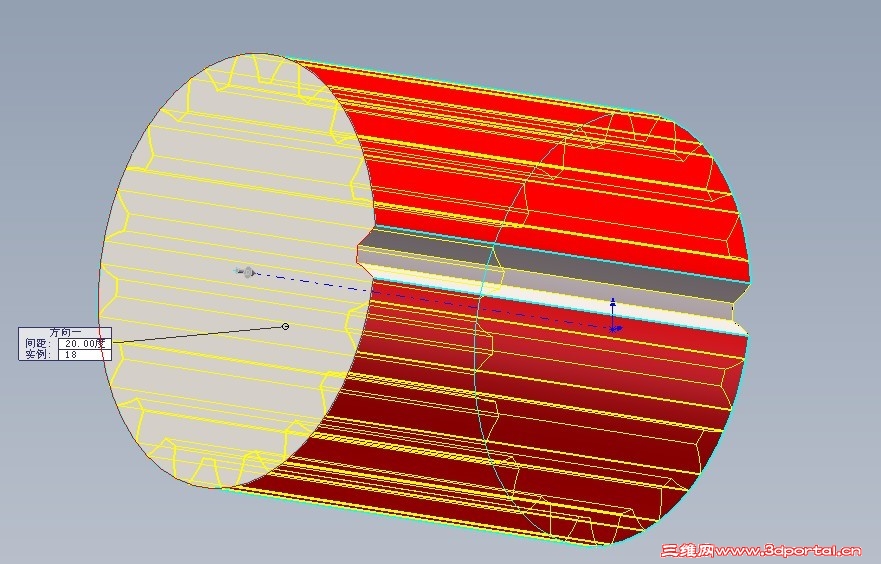

7、阵列

sundaywork · 发表于 2013-9-25 10:39:57

公司加密part发不了

zga3318060 · 发表于 2013-9-25 10:45:30

高手，回头试试看。

sundaywork · 发表于 2013-9-25 10:51:38

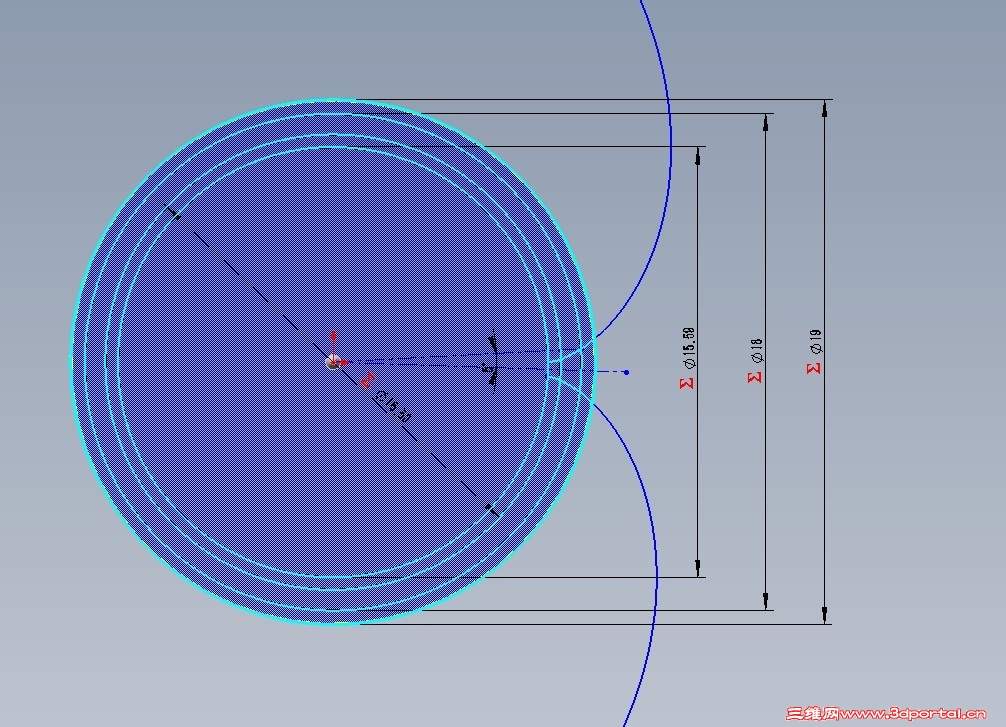

方程曲线。跟留贴了一个图

同理可以做齿轮。。。。

syc102 · 发表于 2013-9-25 13:37:38

楼主，那个5°是怎么算出来的？
渐开线花键是要体现齿槽宽的，

c236zcj · 发表于 2013-9-25 14:20:25

本帖最后由 c236zcj 于 2013-9-25 15:07 编辑

syc102 发表于 2013-9-25 13:37 http://www.3dportal.cn/discuz/static/image/common/back.gif
Y9 H2 j" K g楼主，那个5°是怎么算出来的？
. b/ q. ]2 f' W6 e渐开线花键是要体现齿槽宽的，

5°=360/（Z*4）

只要是渐开线槽宽就是对的 p=pi*m 自己换算公式去

qdtruck · 发表于 2013-9-25 16:07:06

高手+好人！

sundaywork · 发表于 2013-9-25 16:24:31

（360/z）/4

syc102 · 发表于 2013-9-25 22:26:08

本帖最后由 syc102 于 2013-9-25 22:27 编辑

c236zcj 发表于 2013-9-25 14:20 static/image/common/back.gif
2 ]5 u+ j/ [9 k5°=360/（Z*4）; g2 U. B6 w0 ~1 Z7 _( C) A9 `+ h

$ n; }$ X6 J0 C$ O4 E( q+ K g0 h只要是渐开线槽宽就是对的 p=pi*m 自己换算公式去

無論什麽花鍵，都是要講究配合的，配合就要有鬆緊的說法！
您做的是花鍵軸，要是再做個花鍵孔與之配合的話，按照這樣做豈不是間隙為0嗎？（齒側定心）
現實中不是這樣的吧？

阿帕奇 · 发表于 2013-9-26 09:26:47

gear trax软件更简单

sundaywork · 发表于 2013-9-26 14:28:08

关于间隙的问题。不在3d图里面显示的。是在工程图里面标的。

fd3d · 发表于 2013-9-26 14:33:31

谢谢！很牛的方法，收藏学习！

lgshr77 · 发表于 2013-9-27 16:19:42

牛人。我直接用工具画的，自己画的话列公式麻烦。

c236zcj · 发表于 2013-9-29 15:19:15

syc102 发表于 2013-9-25 22:26 static/image/common/back.gif
& A; q1 [( [- @7 W( B7 {+ s5 T無論什麽花鍵，都是要講究配合的，配合就要有鬆緊的說法！, y+ Z* J9 C& v/ h9 r: ~. {# `
您做的是花鍵軸，要是再做個花鍵孔與之配合的 ...

配合是靠的基本尺寸和公差控制啊做3D只是基于基本尺寸嘛你自己画一下吧
一看就知道你没有自己画你再加槽宽的限制就是过定义了

huwenliang · 发表于 2013-9-29 19:04:23

还是geartrax软件更简单。不过可以学习方程式

syc102 · 发表于 2013-9-29 21:34:12

c236zcj 发表于 2013-9-29 15:19 static/image/common/back.gif" h. g+ t g, O \9 {7 z2 c
配合是靠的基本尺寸和公差控制啊做3D只是基于基本尺寸嘛你自己画一下吧 7 w7 z4 ]: w6 O& G; F2 @7 E2 o
一看就知道你没有自己 ...

我已經搞了7年的漸開線花鍵設計與製造。XD。。。

sundaywork · 发表于 2013-10-10 09:52:24

我觉得楼上这位是做花键制作的。不是做花键设计的。
我们是用花键的只需要给我尺寸和公差代号，无需详细设计在公差下面的尺寸。
您呢是做花键，当然需要做到具体公差带下的尺寸。所以我们没有争论的必要，
我发个part就是给出一个画法。

JACK_NJ · 发表于 2013-10-10 20:37:41

楼主第3.4步写渐开线方程能详细点吗？

sundaywork · 发表于 2013-10-11 08:34:14

在下面单独的一张图片里面有渐开线方程啊。这个就是渐开线方程啊，不用我再弄如何导出这个公式吧。
写完后点确定，渐开线就出来啦

qoqoqo · 发表于 2013-10-11 08:47:55

没看太懂，学习中

斷憶 · 发表于 2013-11-25 18:34:32

高手，学习下

骚丽的蜗壳丝 · 发表于 2013-11-29 10:02:57

渐开线都是在基圆外侧，基圆内无渐开线，那么基圆内到齿根圆之间齿形怎么过渡呢

方外有圆 · 发表于 2013-11-29 10:05:27

这个可以学

xujingjing7721 · 发表于 2013-12-3 14:31:21

你好，我看到你的帖子话渐开线花键的，看的不是很明白，我能具体请教一下吗？

wsj131 · 发表于 2013-12-3 19:20:46

谢谢！很牛的方法，收藏学习！
