可变扫描不成功，请教高手。。。画了很久一直解决不了

房主 · 发表于 2013-9-23 17:56:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由房主于 2013-9-23 18:02 编辑

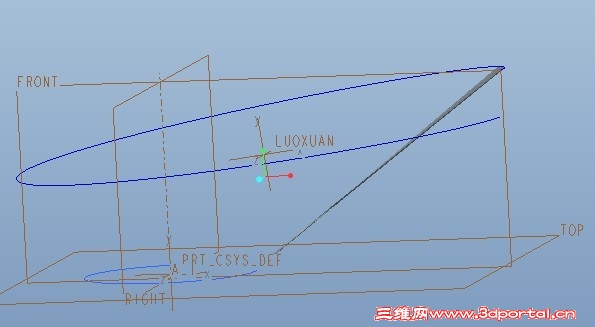

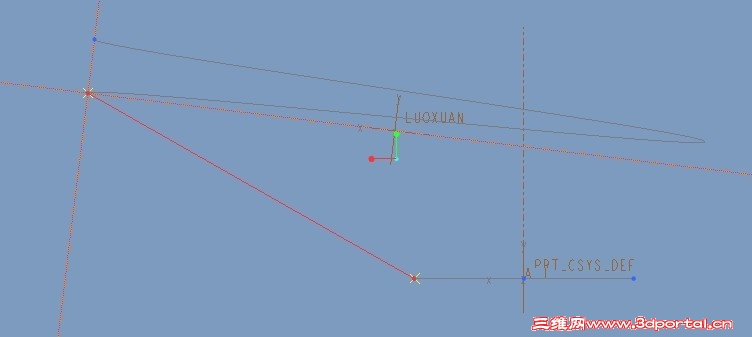

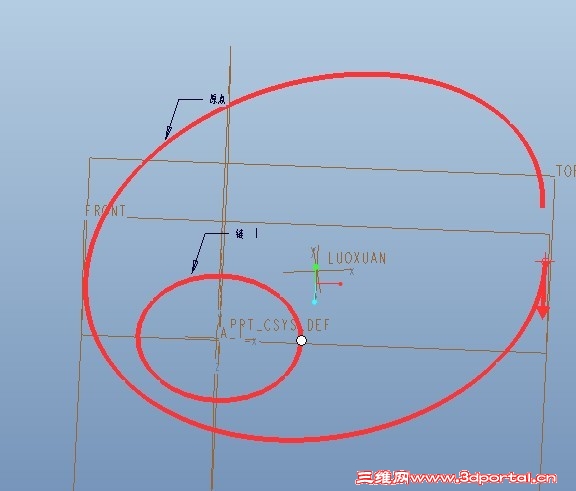

我做的可变扫描不功，后来找到原因是扫描的曲面相交，便是不知道怎么设置，主要是不知道下边的那条曲线的扫描方向应该怎样设置？？

ganyiwei · 发表于 2013-9-23 21:29:37

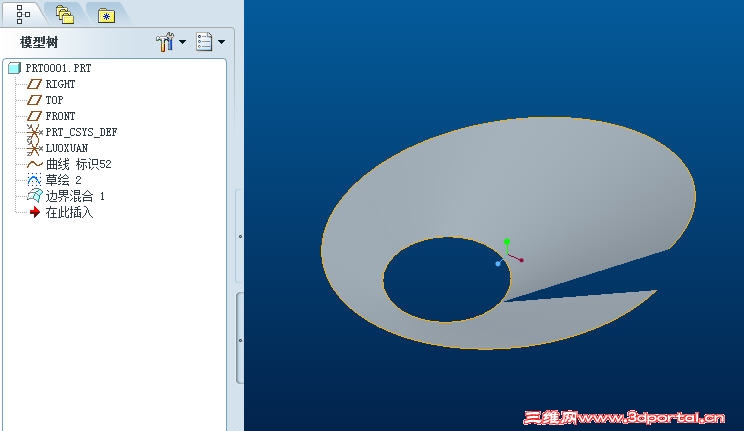

上面的曲线是开放的而且小圆的位置处于不理想，所以用边界混合会更快更直接，

房主 · 发表于 2013-9-24 08:47:04

这个图形只是把我想要画的三维图简化了一下,我只是想把它简化一下，看看问题出在那里，实际可变扫描的截面比较复杂，是一个曲线链，它会随着上边的螺旋线变化而变化。

房主 · 发表于 2013-9-24 08:47:51

本帖最后由房主于 2013-9-24 12:52 编辑

请问一下有什么办法实现

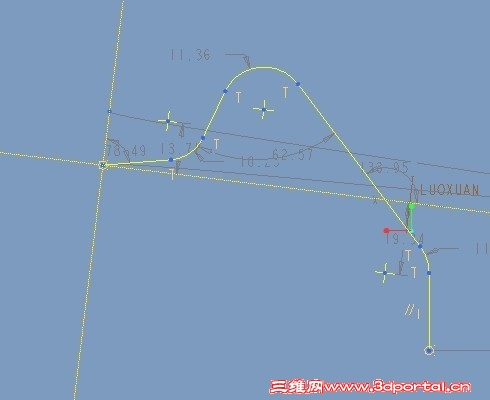

这是我想要的截面图

房主 · 发表于 2013-9-25 13:57:04

ganyiwei 发表于 2013-9-23 21:29 static/image/common/back.gif& n3 @% i' @+ _& C7 m
上面的曲线是开放的而且小圆的位置处于不理想，所以用边界混合会更快更直接，

这个图形只是把我想要画的三维图简化了一下,我只是想把它简化一下，看看问题出在那里，实际可变扫描的截面比较复杂，是一个曲线链，它会随着上边的螺旋线变化而变化。

房主 · 发表于 2013-9-25 13:59:11

ganyiwei 发表于 2013-9-23 21:29 static/image/common/back.gif! t. `$ h( i" |! m f/ a, {
上面的曲线是开放的而且小圆的位置处于不理想，所以用边界混合会更快更直接，

请问一下有什么办法实现
这是我想要的截面图

tangcarlos3d · 发表于 2013-9-26 16:44:38

房主发表于 2013-9-25 13:59 static/image/common/back.gif2 y$ t1 i6 E( ^1 K+ h
请问一下有什么办法实现
0 V3 h) Y2 [7 o7 M这是我想要的截面图

不知道你的详细要求，复杂的截面可以用graph、trajpara等参数控制。具体例子可参考林清安所著的pro/e零件设计高级篇里面的例子。

房主 · 发表于 2013-9-27 08:40:56

tangcarlos3d 发表于 2013-9-26 16:44 static/image/common/back.gif- W# m" t$ Z! Y1 ~
不知道你的详细要求，复杂的截面可以用graph、trajpara等参数控制。具体例子可参考林清安所著的pro/e零件 ...

你好，谢谢你的回复

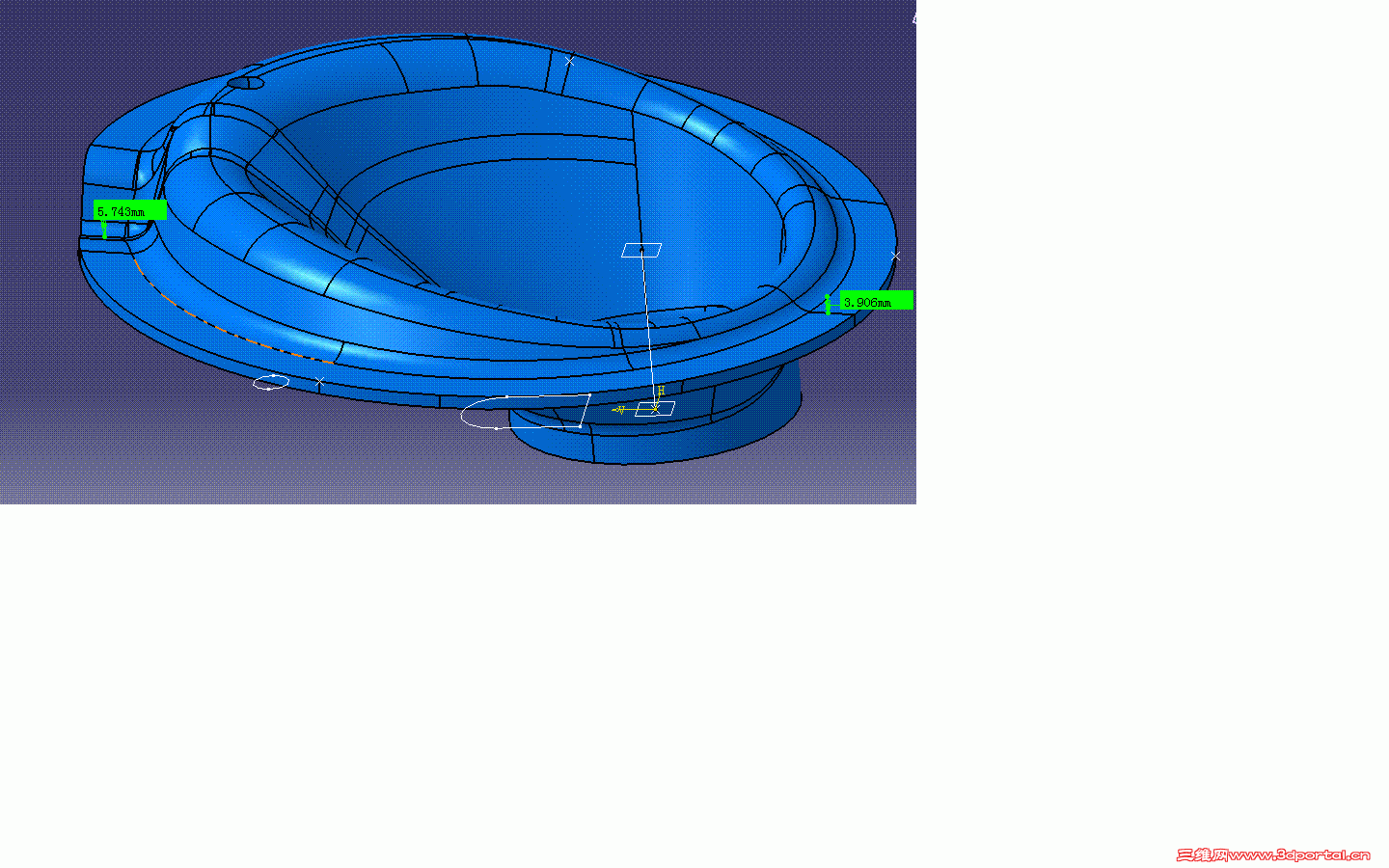

图片为我要画的图形外观，附件为我要画的零件，是我最终想要画的零件
请帮忙看一下，有没有好的，更快捷的方法画这个图
恳请大侠指教!!

tangcarlos3d · 发表于 2013-9-27 08:45:20

本帖最后由 tangcarlos3d 于 2013-9-27 08:55 编辑

房主发表于 2013-9-27 08:40 http://www.3dportal.cn/discuz/static/image/common/back.gif" ]* m$ \$ Q) Y% x1 ]4 Z
你好，谢谢你的回复0 S) Q" P, T6 M" m- `. o
图片为我要画的图形外观，附件为我要画的零件，是我最终想要画的零件
2 ~* [1 k5 Z8 @1 P$ ]" L$ ^3 S请帮忙看一下 ...

你的附件是CADPart格式文件，什么软件画的？我打不开，我的机器上只有SW和PRO/E，能否转成stp或igs格式在上传。

不过这个零件在MASTERCAM里应该可以用昆式曲面画出来。

房主 · 发表于 2013-9-27 10:15:44

tangcarlos3d 发表于 2013-9-27 08:45 static/image/common/back.gif, P8 ~+ T. `# Z; J$ ?" X; [
你的附件是CADPart格式文件，什么软件画的？我打不开，我的机器上只有SW和PRO/E，能否转成stp或igs格式 ...

不好意思，原来是CATIA的文件，我把它转成了STP了。
谢谢！！！

房主 · 发表于 2013-9-30 15:15:33

国庆快要到了，祝各位大大国庆快乐，天天开心！！

房主 · 发表于 2013-10-16 17:05:15

房主发表于 2013-9-27 08:40 static/image/common/back.gif5 r5 F3 ?. c/ P9 ~
你好，谢谢你的回复* \9 d- B/ d9 V; e1 H6 }
图片为我要画的图形外观，附件为我要画的零件，是我最终想要画的零件# b8 w( F7 m% N. H A7 v1 k
请帮忙看一下 ...

您好，请问有什么办法能扫描成功

19829 · 发表于 2013-10-21 13:33:43

其实我认为方法很多。不是非得注重某一个命令。思路不同，拆分步骤不同方法不同，得到的结果也不相同。思路很多。看你要求的这种方式是一步求的你想要的曲面。你说的方法是可行的，但结合命令和截面，因涉及软件求解，有些不见得能实现。
不妨根据大家的思路换一种方法实现，可能就解决了。

flp09 · 发表于 2013-10-22 07:35:49

看看，试一下

坚持的信仰 · 发表于 2013-10-23 15:39:27

虽然看不懂，但是还是要顶
