本帖最后由 xu-2005 于 2013-9-9 13:41 编辑
, U# T, x3 L' n! O D' C! G
" u3 ~. {& ?4 [3 Z' H5 Q% ~①按照图示操作，实体模拟正面。. j3 T) o, Q" b G5 b
$ M& v0 k4 U7 P: i3 r7 @6 \
②重新打开文件（刚刚保存的STL文件）。
2 D6 G% j- y+ R% w- e/ @
u: P4 A$ _. @; t/ }③按照图示3D平移。
( [8 P: J# p* _6 o$ Y3 O0 |: Y* w
④因为Z坐标零点不对不对，然后再“转换平移”Z坐标。0 S% v4 J& [9 _- Q. @' i
0 ^6 B ~6 S3 \9 B- k/ s: ^$ @, {⑤保存为一个新的STL文件。# |) W, i2 X" P+ G3 I
k1 m. p/ C; j: } q: D: W& Y
⑥打开最起初的零件图形，实体模拟反面验证。按照如下设置，材料文件：为以上保存的STL文件。 5 y+ X* g2 K5 i4 R
2 @3 _" D! B) n( Z' Y E: ], b+ H! N( r9 S ⑦现在模拟即可得到正面，反面的实际程序加工3D效果图。
; |0 M0 T- a" T# n4 {2 d( S" l0 g) _% W, I! u: l
此方法很实用，可以举一反三的利用在任何一个面，如果工件较复杂，之前验算程序时即可确定程序有无问题，甚至工艺安排是否合理。因为近期较忙，再加上电脑没有安装录制视频工具，就暂时简单的给大家讲解一下。如大家认为这个功能确实不错，但是又还不明白怎么使用，请留言回复。后续有时间我会上传视频与大家分享。* R( U. ^. O; o: _! v' J0 Q: x
/ w2 P/ T; w1 o5 J/ W" }4 `6 G/ e |
-

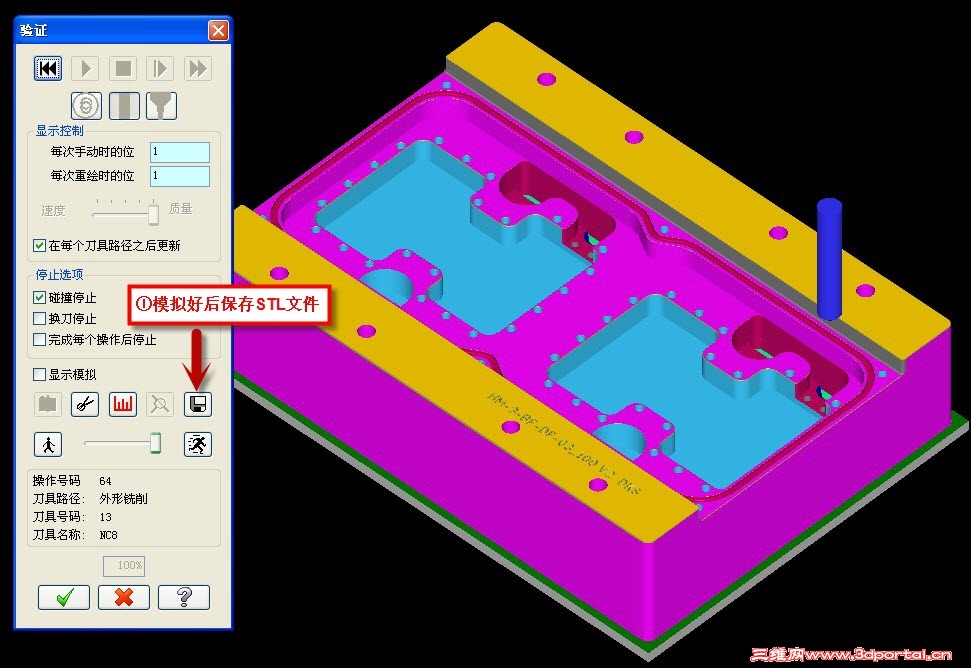

①按照图示操作，实体模拟正面
-

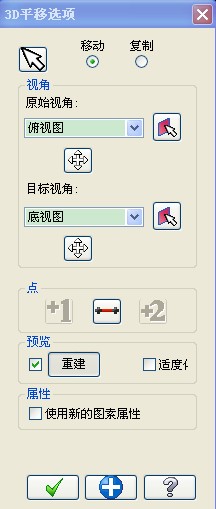

③按照图示3D平移
-

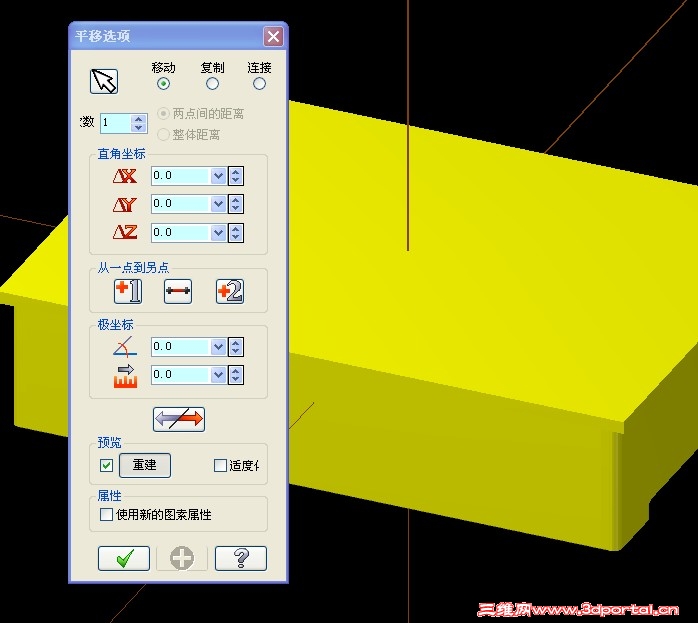

④因为Z坐标零点不对不对，然后再“转换平移”Z坐标
-

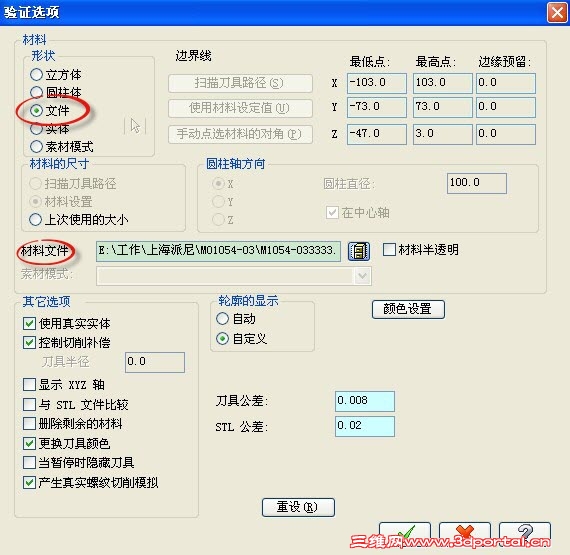

⑥打开最起初的零件图形，实体模拟反面验证。按照如下设置，材料文件：为以上保存的STL文件
