[讨论结束] 会用AUTOCAD ELECTRICAL的高手进来一下

 关闭 [复制链接]
发表于 2006-9-13 21:02:04 | 显示全部楼层 |阅读模式 来自: 中国广东深圳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我刚下载完一个AUTOCAD ELECTRICAL 2006 正在学着用" B! Y% G6 F" Q- j. i# D
4 G& s) i& ^( R+ A' M  v

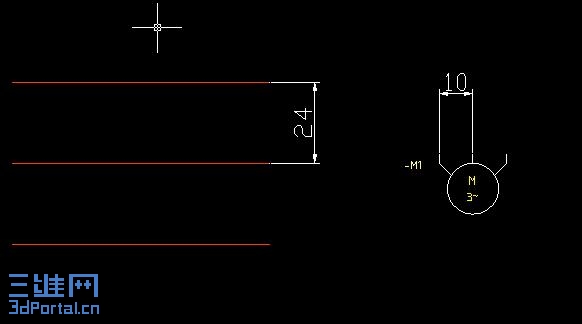

我现在遇到一个问题。我先插入3相导线 简距是10mm 然后插入熔断器,结果无论怎么弄 断路器导线都是24mm的间距。然后插入电动机,电动机三相的间距却又是10mm的。$ c2 E4 `" W! F& Q2 c
请问各位前辈,如何解决这个问题。我现在没办法,都是把熔断器缩放后使用,很不方便。: _/ e5 w+ c7 z8 U6 V5 M8 ^
2 o6 s% y4 v; \0 y, X- D5 J5 n. |
另外,哪里有正式一点的教程,这个教程序书店里买不到!!网上下了一个 《....实战》感觉一点章法也没有,看不明白。谢谢帮忙!+ e3 O' z( T( j
4 [2 q5 j( i/ D2 ]. j
[ 本帖最后由 hztom 于 2006-9-14 09:50 编辑 ]
 楼主| 发表于 2006-9-14 09:51:37 | 显示全部楼层 来自: 中国广东深圳
恳请高手指教,我弄了几天了都弄不出来
发表于 2006-10-20 22:46:05 | 显示全部楼层 来自: 中国
我和你碰到同样的问题,希望高人指点迷津
发表于 2006-10-23 17:54:01 | 显示全部楼层 来自: 中国上海
熔断器的距离你选择3相的时,它的间距会根据三相导线间距而变化!- O9 E8 F! R: ~( a: |
8 l0 V0 @' M, D* C6 v: q7 @. Z

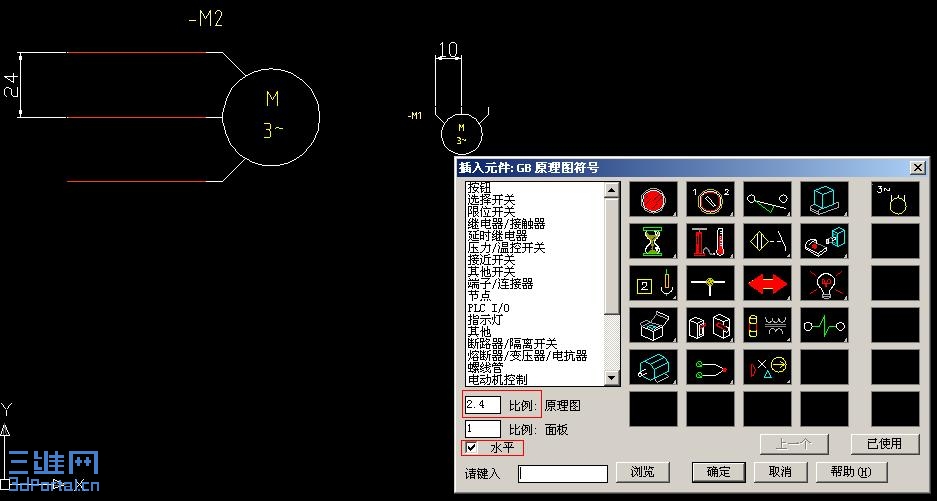

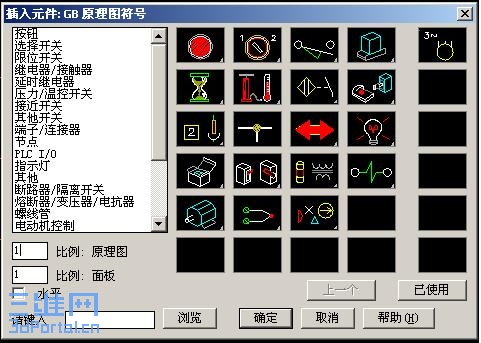

而三相电机的接线,在元件图中固定为10mm,在你插入元件的对话框中左下角有一个比例(原理图) 如图2所示,默认为1 8 V' }, Y( F; j
当你在画三相导线时更改其间距(如你说的改为24),这样在你添加电机时,更改它的比例因子 为2.4(2.4=24/10)9 L- ?+ |; G+ V7 K# h! E2 u& i7 o
这样在你画出三相电机时,电机的接线就会自动接到三相导线了!
" E1 }0 J# ~  B- n: T8 G(以上不足之处请纠正!共同进步!)2 x- W- |( j) A7 @3 ?- q1 C

, o7 c. }4 g( g
' h9 H7 U  v7 z  A[ 本帖最后由 saintsun21 于 2006-10-26 09:43 编辑 ]

图1

图1

图2

图2

图3

图3

评分

参与人数 1三维币 +15 收起 理由
huangtsgx + 15 优秀的应助

查看全部评分

发表于 2006-10-26 09:46:43 | 显示全部楼层 来自: 中国上海

CAD eletrical2006 小作品!

CAD eletrical2006 小作品!

Drawing1.rar

48.29 KB, 下载次数: 16

发表于 2006-10-31 14:45:32 | 显示全部楼层 来自: 中国江苏苏州
路过;;;;;...

评分

参与人数 1三维币 -5 收起 理由
cumtlangzi -5 灌水

查看全部评分

 楼主| 发表于 2006-11-8 17:22:07 | 显示全部楼层 来自: 中国广东深圳
自己的问题还是自己来了结一下吧
+ [+ f: j2 q% P! C  C5 ]# a1 B0 i% M& D1 a  E! T0 f

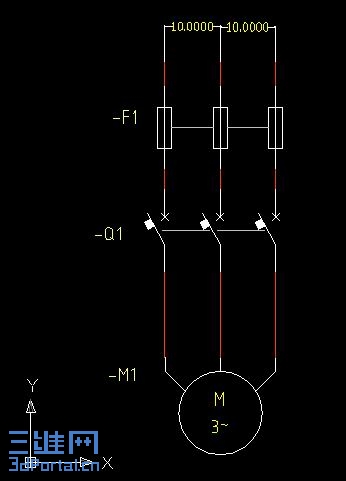

在插入断路器的时候,会有一个向左,或者向右的选择项,假如你是放在左边最外侧的导线上就选择向右,反之向左。这时候ACE会自动插入断路器并自动修剪导线。  A) G, u0 }; b1 k) F: u9 ^. D5 E
非常感谢大家的帮助,希望大家一起进步
发表于 2006-11-9 17:40:46 | 显示全部楼层 来自: 中国上海
原帖由 hztom 于 2006-11-8 17:22 发表
& y0 ]/ k4 Y  \2 K+ j. R- {# p自己的问题还是自己来了结一下吧* z1 W2 i* A) |: K) u2 J$ F; O. V

+ c9 e3 p5 A: V1 {8 M( P0 t, ~在插入断路器的时候,会有一个向左,或者向右的选择项,假如你是放在左边最外侧的导线上就选择向右,反之向左。这时候ACE会自动插入断路器并自动修剪导线。
- g: R8 x  E" h非常感谢大家的 ...
8 W) I# n3 |- _  t3 Z/ `7 k. t

. m1 R' s- Z' i7 R( K: N& V; W, J0 ~这个问题都不清楚? 这选择放置方向时很简单的嘛
