求教这个弯管的分型面怎么做才合适啊

gooogle · 发表于 2013-8-31 21:12:25

您需要登录才可以下载或查看，没有帐号？注册

x

自己做了个分型面，直接用曲线拉伸的曲面，虽然也是把这个弯管平分，可是总感觉很别扭，看起来这个弯管是斜着身子，正确的又不知道怎么做。特来求教各位ug高手。
我用的是ug4.0，文件估计都能打开。谁能帮帮指点迷津啊。

qingjiao.rar (194.38 KB, 下载次数: 14)

gooogle · 发表于 2013-9-1 09:20:37

等待热心高手出现。

gooogle · 发表于 2013-9-1 23:36:17

继续等待！

WHC44 · 发表于 2013-9-2 17:03:45

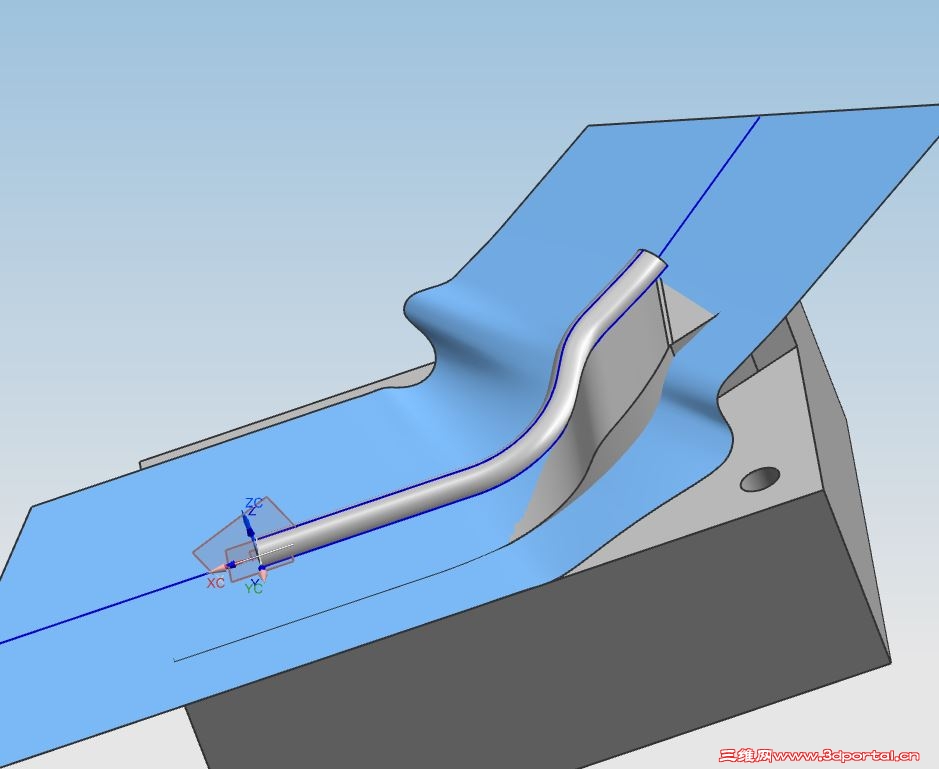

空间曲面用拉伸做确实不怎么好，我提取了你的外圆等分曲线，然后做了管的空间截面曲面，然后用扩大曲面做了个分型面。这样做似乎曲面的曲率变化挺大的。你可以尝试分段去做这个分型面，或者用自动分模看看。

694865935 · 发表于 2013-9-3 16:30:49

抽出等斜度曲线，以曲面法向拉面，或直接拉Y向出也行

gooogle · 发表于 2013-9-5 23:24:29

WHC44 发表于 2013-9-2 17:03 static/image/common/back.gif
, G: ]! p/ O# y5 U) W% \4 G2 I/ D I空间曲面用拉伸做确实不怎么好，我提取了你的外圆等分曲线，然后做了管的空间截面曲面，然后用扩大曲面做了 ...

工作后自学ug ，学的不系统，好多命令也不知道怎么用。现在就是遇到问题解决问题。
遇到复杂曲面的就头疼。

gooogle · 发表于 2013-9-5 23:27:18

694865935 发表于 2013-9-3 16:30 static/image/common/back.gif
) |) A) A/ U D" ` z抽出等斜度曲线，以曲面法向拉面，或直接拉Y向出也行

我ug现在是入门级的，好多曲面命令不会用，大哥可以帮我做个范例吗？
我这有个弯钩的图档，能帮我下吗？非常感谢！（分型线已经抽出）

00.rar (42.65 KB, 下载次数: 4)

jiahong009 · 发表于 2013-9-6 09:10:28

做的不错啊期待
