[讨论] 这个旋转楼梯大家怎么画的

[复制链接]
爱上下午茶
发表于 2013-8-17 22:05:56 | 显示全部楼层 |阅读模式 来自： 中国江苏扬州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

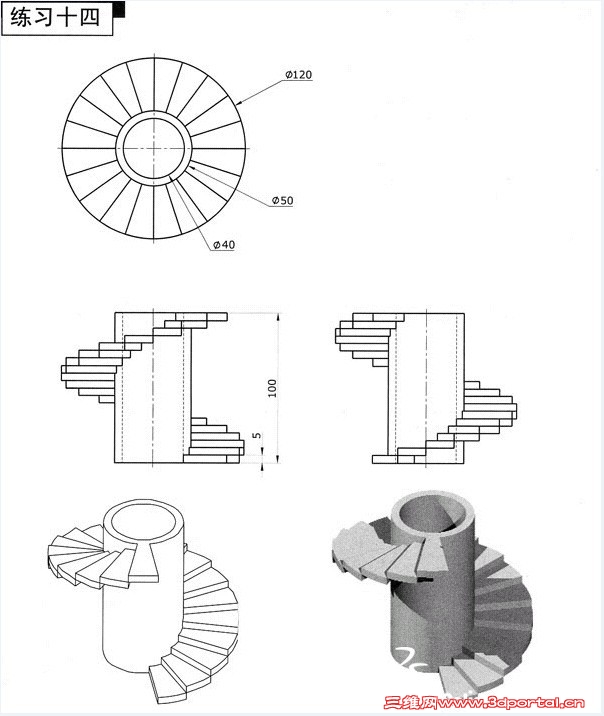

这个旋转楼梯大家怎么画的
回复

举报

啓〤īи
发表于 2013-8-18 11:54:20 | 显示全部楼层 来自： 中国福建福州
这个呢，学PROE的时候就画过了，很好玩，柱子顶部当时还画了茶几 茶壶茶杯在上面，solidworks画法也很简单，零件中只需旋转阵列就好了，曲线阵列就要多一个步骤。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 1 反对 0

举报

爱上下午茶
 楼主| 发表于 2013-8-18 22:47:00 | 显示全部楼层 来自： 中国江苏扬州
具体怎么画啊: X/ f- i; s  X  _8 ]- ?" [: d* X
回复 支持 1 反对 0

举报

爱上下午茶
 楼主| 发表于 2013-8-18 22:47:38 | 显示全部楼层 来自： 中国江苏扬州

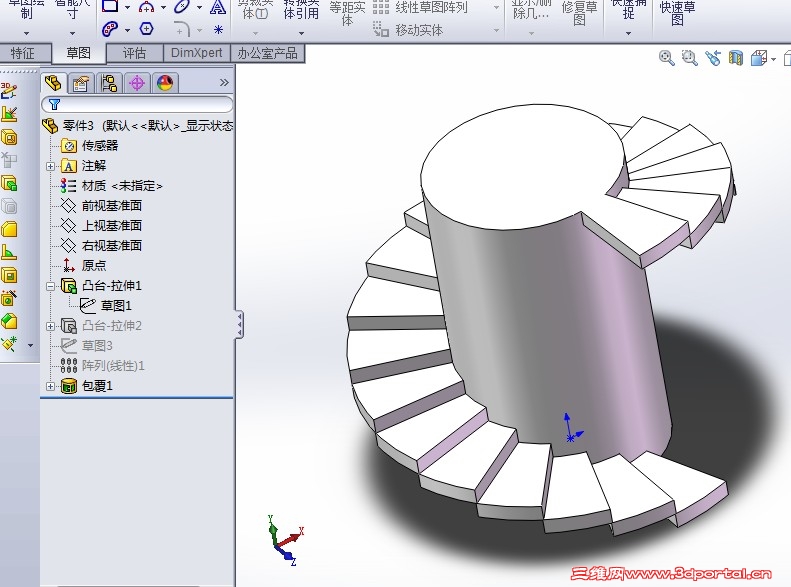

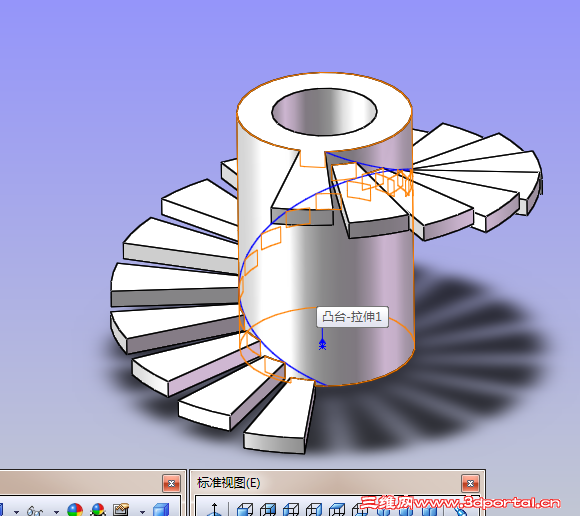

我画了个不过问题多多啊
回复 支持 反对

举报

gt.adan
发表于 2013-8-19 00:45:26 | 显示全部楼层 来自： 中国台湾

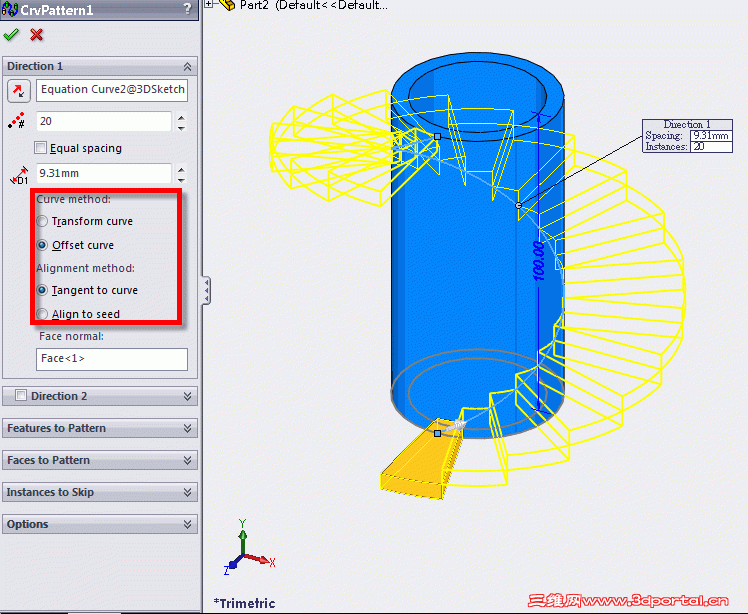

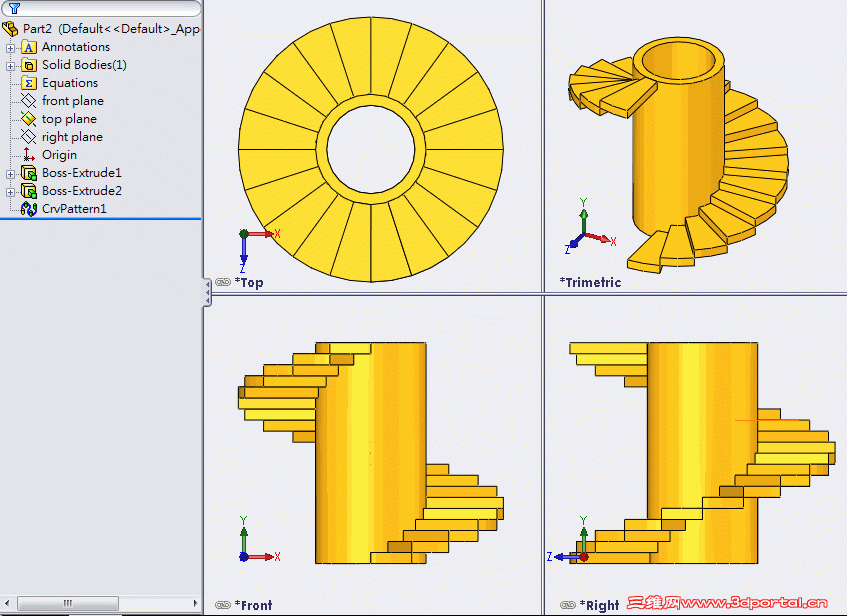

既然有其他設置可以勾選，那就多試試看吧…8 k7 w+ v, ?$ [1 d( h* J
1 m1 H& g$ w( @7 I! i; q0 f
2013-8-19 上午 12-43-17.gif ! l# l6 z$ S( t( `3 _8 B

& P0 \( Q1 V3 h 2013-8-19 上午 12-42-20.gif

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

ryouss
发表于 2013-8-19 09:45:33 | 显示全部楼层 来自： 中国浙江嘉兴

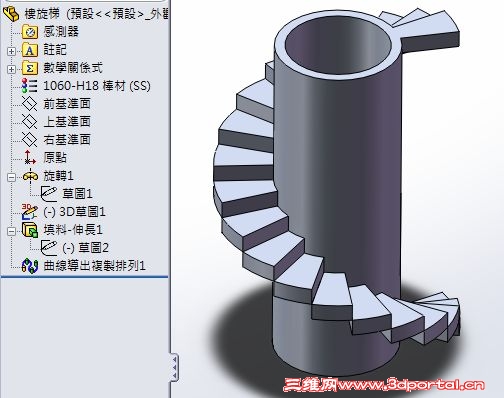

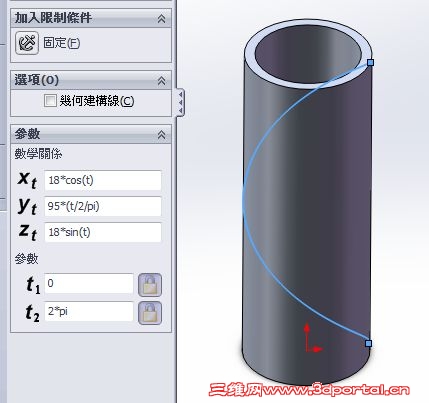

阿丹大師螺旋線是採用"方程式"參考圖1,也可以試用彈簧螺線
" g9 S, M& {& k% P4 V圖1
% ]6 _; }' b, Q. ?6 o& J& a  V capture_08192013_093732.jpg
0 @* ?/ ~6 C0 \* N7 \% ^9 G capture_08192013_093610.jpg 9 R) P: @9 {2 n$ W" N! H8 B
樓旋梯.zip (150.93 KB, 下载次数: 56)
回复 支持 反对

举报

gt.adan
发表于 2013-8-19 09:49:59 | 显示全部楼层 来自： 中国台湾
ryouss 发表于 2013-8-19 09:45 static/image/common/back.gif$ X5 r; P) A& T8 x# M3 u' Y
阿丹大師螺旋線是採用"方程式"參考圖1,也可以試用彈簧螺線* Z: R6 H# L6 `+ c+ B# N( x+ ]
圖1

7 R; w- e& [0 d梁兄…別調侃阿丹啦…晚輩可不是什麼大師呀…
回复 支持 反对

举报

☆迗嘫城雕☆
发表于 2013-8-19 10:01:43 | 显示全部楼层 来自： 中国浙江宁波
  包覆也可以
- A7 P: C5 t/ H" G

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

gt.adan
发表于 2013-8-19 10:47:04 | 显示全部楼层 来自： 中国台湾

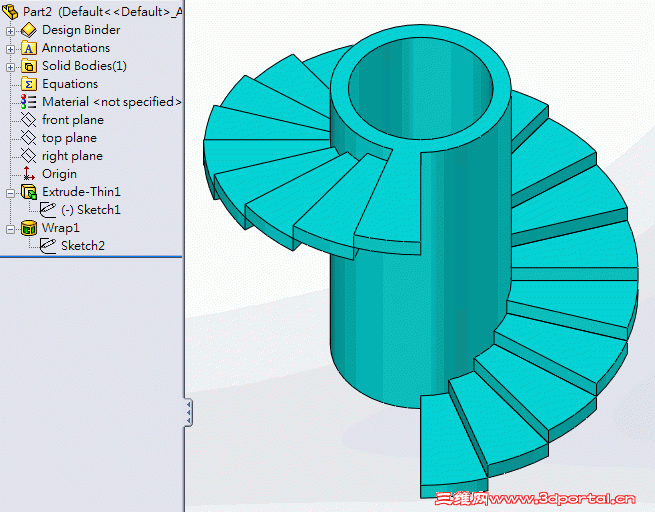

呵呵，一樣的~一樣的~做得出來就是好方法囉~, ~2 T5 l7 o  [( n+ E" L
樓主唯要注意的是，SW不支持「零厚度」的單一實體，) y9 h  i2 N2 w( n: `- o# U
所以不管什麼做法，階梯兩兩之間一定存在小部份的相交或是很小的空隙，以避開上述狀況
$ J8 r( I: u( R& w
% b% R/ m! l8 ~. \- K7 m# f 2013-8-19 上午 10-43-28.gif
& J& k  |4 d* p6 S0 V/ W5 a

评分

参与人数 1三维币 +1 收起 理由
阿帕奇 + 1 如可以，请分享源文件

查看全部评分

回复 支持 反对

举报

yunpeng0928
发表于 2013-8-19 13:25:02 | 显示全部楼层 来自： 中国河南开封
学到了，谢谢大神
回复 支持 反对

举报

爱上下午茶
 楼主| 发表于 2013-8-19 20:10:15 | 显示全部楼层 来自： 中国江苏扬州

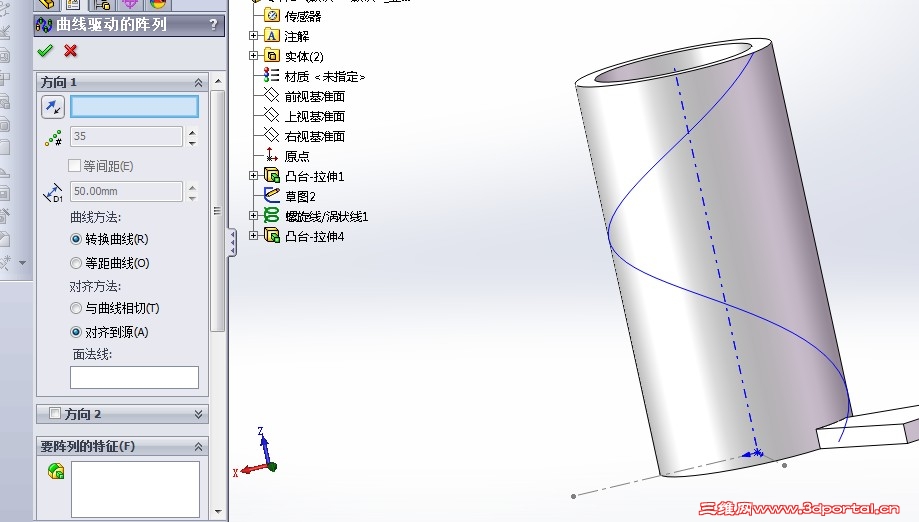

现在出现曲线阵列不了
回复 支持 反对

举报

ryouss
发表于 2013-8-19 20:50:03 | 显示全部楼层 来自： 中国浙江嘉兴
本帖最后由 ryouss 于 2013-8-19 21:03 编辑 2 C8 i$ |" e0 G, x/ o0 B: c
爱上下午茶 发表于 2013-8-19 20:10 static/image/common/back.gif
6 |  e: L# |* j7 s; A% X# q现在出现曲线阵列不了

6 o/ m4 p5 t7 p6#已表示很清楚了# b6 I, L( h  {) @6 O! t

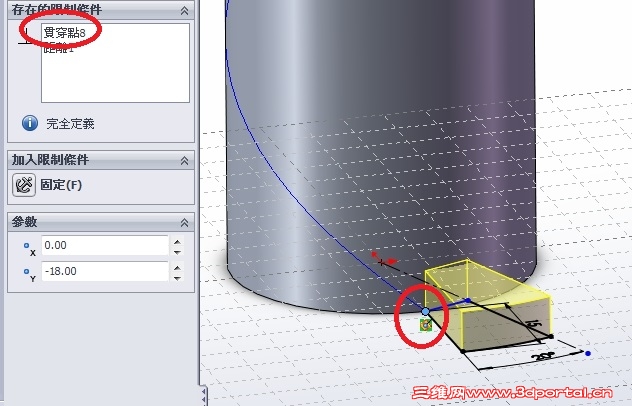

1. 點 螺紋線0 |; e7 P9 R1 X) v: f
2. 勾選 与曲線相切/ p5 l" k) T) s. i- D9 {8 s7 {
3. 面法線欄,點選柱的外徑(條件是螺紋線需在外徑上)
, u7 b) ?1 W9 N- F5 z8 \" H4.注意階梯線段需貫穿螺紋線起點並交集在柱肉內,不可有零厚度
7 P+ k0 U; M/ ] 4 K8 S9 i; Y4 e  s, x% E/ y9 `
再試試看!
/ [) u, K. S+ ^# p3 \1 l Clipboardxx.jpg

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

爱上下午茶
 楼主| 发表于 2013-8-19 21:11:46 | 显示全部楼层 来自： 中国江苏南京
通过包裹我实现了，但是曲线阵列还是没试好。以下为视频网站http://video.sina.com.cn/v/b/55169652-1907022580.html
回复 支持 反对

举报

爱上下午茶
 楼主| 发表于 2013-8-19 21:34:59 | 显示全部楼层 来自： 中国江苏南京
小弟上传个源文件

零件1.zip

85.31 KB, 下载次数: 33
回复 支持 反对

举报

zhp27
发表于 2013-8-19 21:57:22 | 显示全部楼层 来自： 中国湖南株洲
学习了，大神
回复 支持 反对

举报

ryouss
发表于 2013-8-19 22:26:30 | 显示全部楼层 来自： 中国浙江嘉兴
爱上下午茶 发表于 2013-8-19 21:34 static/image/common/back.gif
  G) T1 U# p+ g3 x) e  X小弟上传个源文件
3 a8 H6 |8 d8 J
修正OK(制图要注意找最佳基准面)$ W: S+ |5 P5 K" O0 ?. ]. v1 H

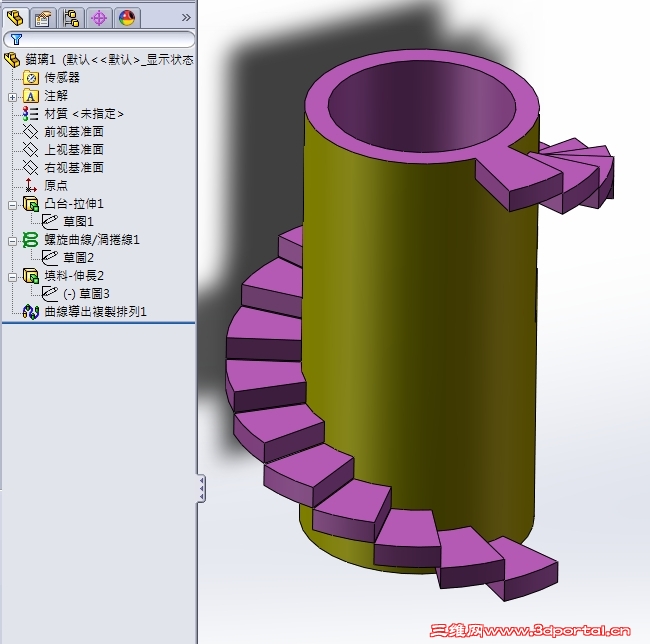

; U/ n& X# H4 ~4 Q" S: S; z% S 錨璃1.rar (153.57 KB, 下载次数: 38)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

ryouss
发表于 2013-8-19 22:36:24 | 显示全部楼层 来自： 中国浙江嘉兴
另附上包覆的作法(螺旋角可以自訂)
3 Q+ i& S# R, r; R1 v! I! s 螺旋梯.rar (125.79 KB, 下载次数: 44)

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3 奖

查看全部评分

回复 支持 反对

举报

啓〤īи
发表于 2013-8-20 19:09:08 | 显示全部楼层 来自： 中国福建福州

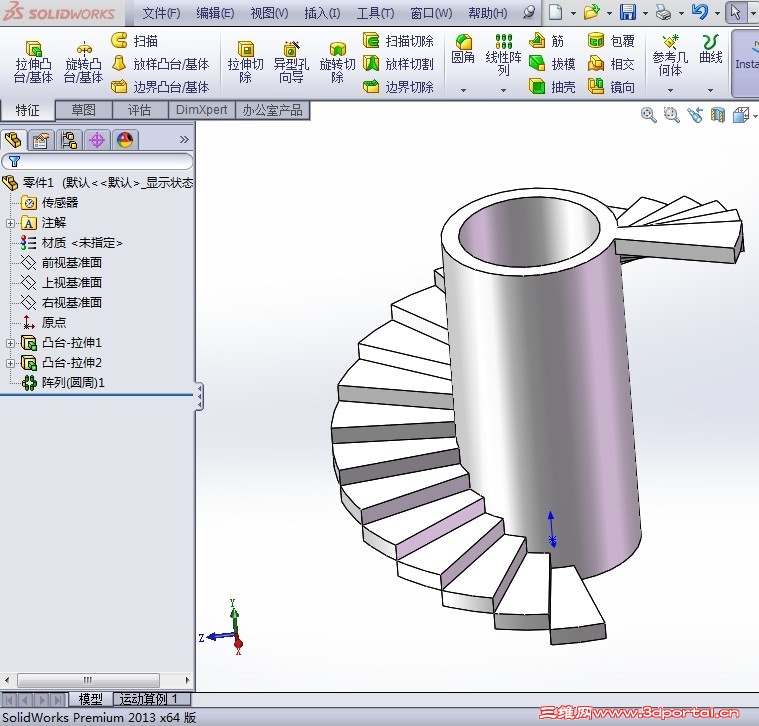

怎么没人上传旋转阵列呢？上次软件出问题没传
回复 支持 反对

举报

gt.adan
发表于 2013-8-21 01:46:45 | 显示全部楼层 来自： 中国台湾
啓〤īи 发表于 2013-8-20 19:09 static/image/common/back.gif* F! k# O! ]' v6 d
怎么没人上传旋转阵列呢？上次软件出问题没传

3 c0 M  O' q0 [+ E. x1. 朋友自己為何也不傳？' J2 j- H8 e) M1 c; o6 I9 F
2. 圖紙中階梯的起終點並不合題意呀…
回复 支持 反对

举报

啓〤īи
发表于 2013-8-21 12:32:35 | 显示全部楼层 来自： 中国福建福州
gt.adan 发表于 2013-8-21 01:46 static/image/common/back.gif
$ z" S; {6 W$ G8 y. U  G1. 朋友自己為何也不傳？
& P6 j' n* j$ W- J8 P; b2. 圖紙中階梯的起終點並不合題意呀…

* n4 p2 g& S' @- Y' {方向反了，哈哈，改下就好了
回复 支持 反对

举报

无足轻重
发表于 2013-8-21 12:37:17 | 显示全部楼层 来自： 中国浙江绍兴
学习一下哈
回复 支持 反对

举报

sogou618
发表于 2013-9-27 20:54:22 | 显示全部楼层 来自： 中国上海
还是搞不懂在装配体里面如何画出螺旋楼梯还有栏杆。跪求各位大神多多指点
回复 支持 反对

举报

林碧
发表于 2013-9-27 22:52:08 | 显示全部楼层 来自： 中国江苏苏州

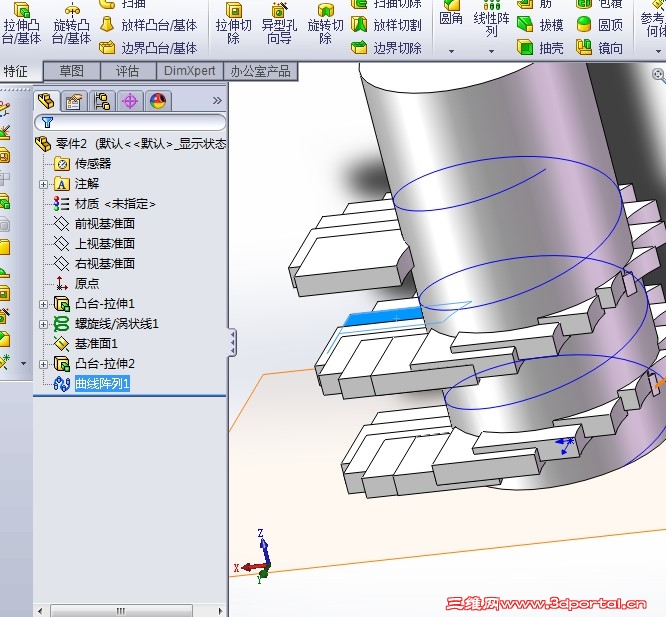

我画出来的也不对， 曲线拉伸.png
回复 支持 反对

举报

JERRY19821015
发表于 2013-10-2 10:18:52 | 显示全部楼层 来自： 中国台湾
曲線陣列阿
回复 支持 反对

举报
