组件模块里的打孔工具打的孔为什么在零件里显示不出来

xuqiurong

组件模块里的打孔工具打的孔为什么在零件模块里显示不出来

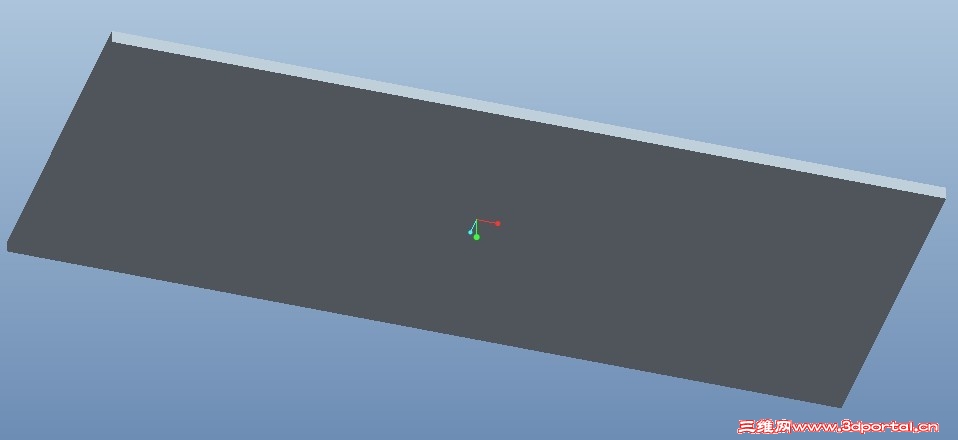

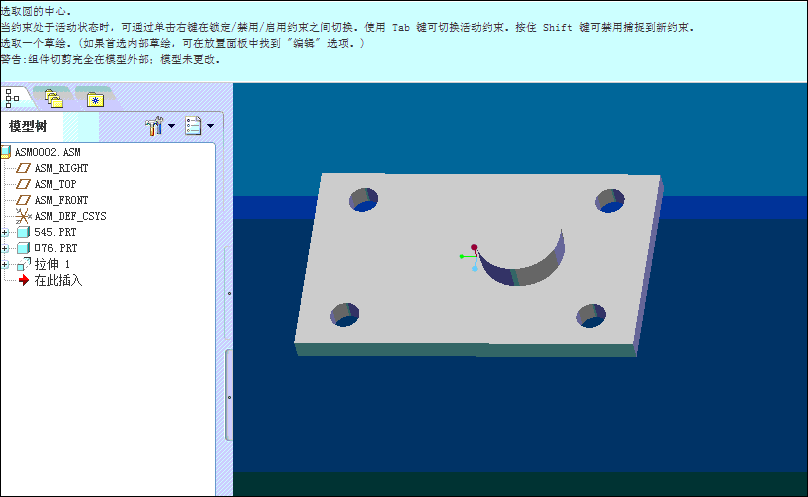

在组件里用打孔工具给底板打好的孔
' [$ o9 j8 B: N1 N6 }5 N0 Z
2 D2 {5 m* S' d& t

$ s9 u+ ~/ C, F8 R2 P! E

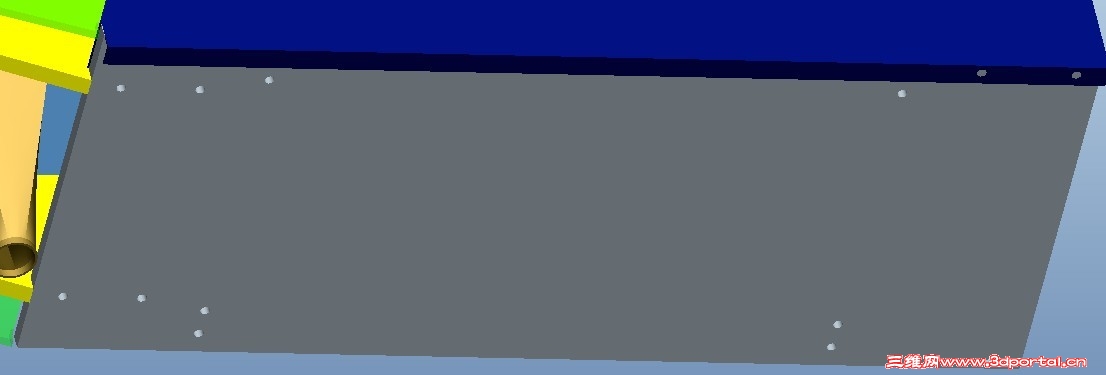

在零件模块里孔却显示不出来
" U) u/ f8 N4 p* O
  c1 L( X' z0 ~2 Y( ?4 @7 Q

" n! b8 @$ p+ d, h# d- T3 s, k
请高手赐教！！
6 @" n6 n1 v9 y* @9 U% k

* r' ]7 M7 g: a5 i  O1 ~
% i2 O! t  p9 j

tangcarlos3d

这是你在确认打孔有效层是没有选择part（零件）的缘故。也就是说pro/e认为你是在装配时配作孔，而不是在零件层面上加工孔，所以零件上没有显示。

xuqiurong

能介绍一下具体怎么操作吗，怎么选择零件层呢？谢谢

ganyiwei

很久没做动画了，，，，
, A  x$ S  n9 y" g, E  S7 b

tangcarlos3d

7 a$ e/ M8 m7 h) V# n

xuqiurong 发表于 2013-8-12 17:14 static/image/common/back.gif
6 m$ `# a" S: O7 A9 m3 P能介绍一下具体怎么操作吗，怎么选择零件层呢？谢谢

见步聚附图：

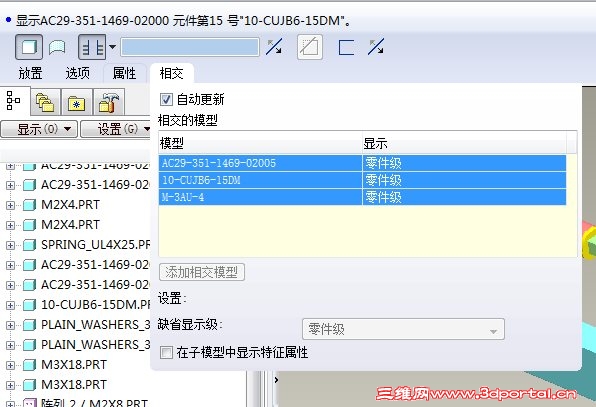

选择“相交”页进行编辑：先把自动更新前面的勾去掉，“添加相交模型”，点与切除/孔特征相交的零件，再把表中“显示”栏下面的“顶级”改为“零件级”，把“缺省显示级”改为“零件级”、“在子模型中显示特征属性”前面的勾打上。即可在零件窗口显示装配图中的特征。

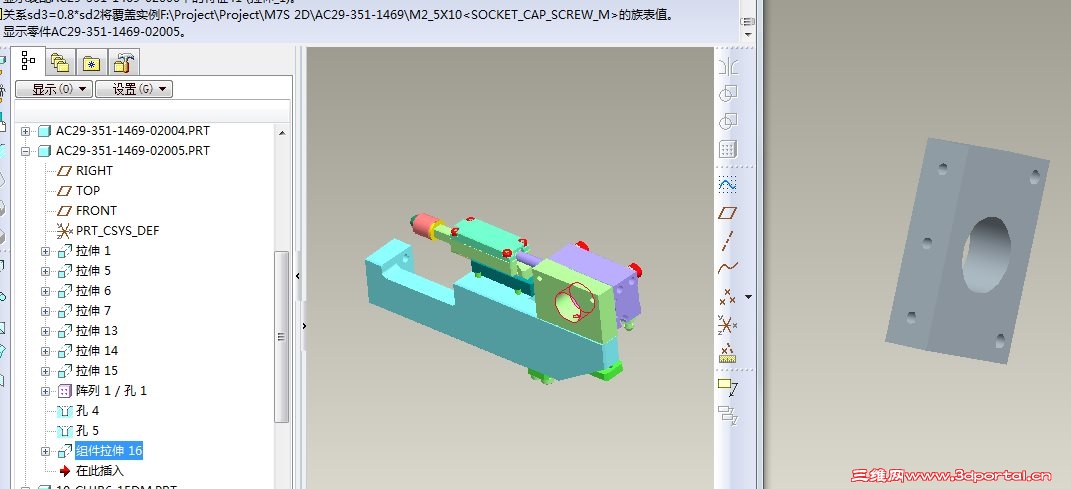

如AC29-351-1469-02005的最后一个特征就显示为“组件拉伸16”（见主窗口内高亮显示零件和右边灰色窗口零件）。
: c+ T* h. b, F+ C! S4.0版本。

xuqiurong

两位仁兄，谢谢了！
