[原创] 三维球应用学习笔记系列之五---椭圆形阵列

[复制链接]
发表于 2006-8-26 21:25:42 | 显示全部楼层 |阅读模式 来自: 中国山东淄博

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
椭圆形阵列
: h4 _' }" L: i4 c6 x8 J/ V$ w- ~在CAXA实体设计中没有直接作出椭圆阵列的方法.但我们可以近似的把椭圆看成由四段园弧组成,这样我们就可以把椭圆阵列的问题变成作四个园弧阵列的问题来解决.现在,以椭圆形封头为例说明椭圆形阵列的画法.; `0 j1 Z1 ^' M3 \6 |% \
1.        拖放椭圆柱到设计环境.
% q- d- P' c3 Q- t& ~: h/ X; t2.        点左键显示包围盒.  a5 V. C$ v8 N- G
3.        选一方向柄,右键,显示菜单,选编辑包围盒.
1 x; \$ }2 C; [8 q2 h, k/ x% E) o4.        在包围盒对话框中输入,长=200,宽=100,高=10.点确定.
6 r. r: ^, |2 }% v! J! e, v1 E6 N5.        点椭圆柱上平面.
+ }2 A# l1 Y; L) t2 B6.        按 “生成→二维设计→平面类型→二线,圆,园弧,椭圆确定平面”顺序操作.
0 z+ q' k$ z2 Q) o$ B7.        选椭圆的中心点,左键,产生平面网格.开始平面制图.- [8 b# j/ {8 n- X9 {
8.        用两点线工具画出椭圆的两条中心线.! U( W8 z! S/ _. z1 a2 |- q

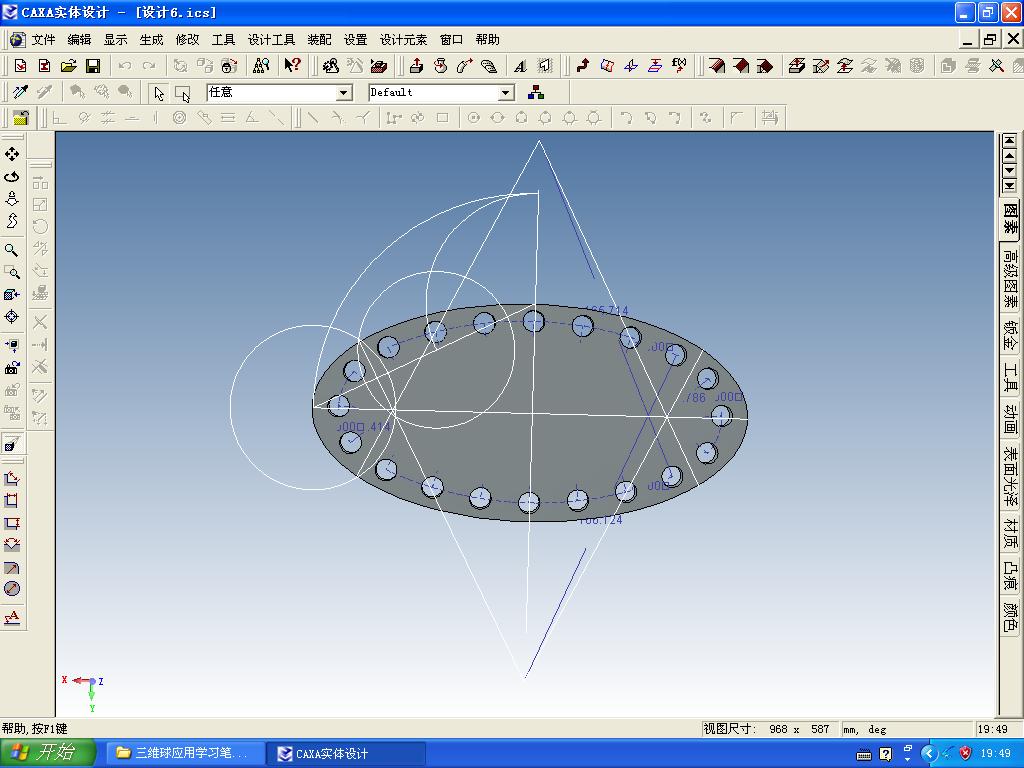

9.        按照四心近似法画椭圆的方法,画出组成近似画椭圆的四条园弧的四个圆心..5 m! l. i$ K* U
10.        点完成造型,回到实体设计的三维设计环境.) K( E. U4 K( E7 h5 ~7 k$ ?# x

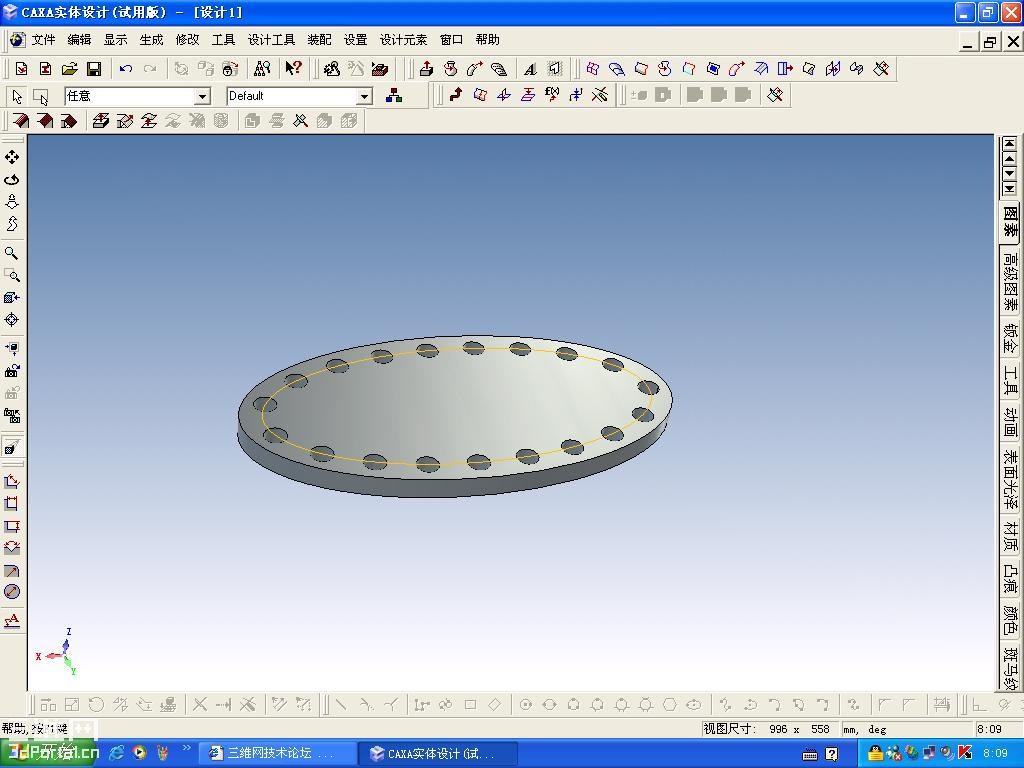

11.        用画园弧阵列的方法,在椭圆的四段园弧上分别作四个园弧阵列,这四个园弧阵列便组成一个椭圆阵列.(附图5)
发表于 2006-8-28 13:58:16 | 显示全部楼层 来自: 中国浙江杭州
强,) e. y+ O! W4 S0 L) t
要精确的话,不如在电子图版中用点等分椭圆线,在画小圆,最后转到实体设计中拉伸。
发表于 2006-8-29 09:18:21 | 显示全部楼层 来自: 中国天津
二楼的方法更精确一些。
发表于 2006-8-30 16:04:42 | 显示全部楼层 来自: 中国江西南昌
做个记号先。
发表于 2006-9-2 12:32:40 | 显示全部楼层 来自: 中国浙江杭州
三维球还能椭圆阵列,我得好好学学。
发表于 2006-9-4 08:21:59 | 显示全部楼层 来自: 中国江苏常州
使用实体设计2007做这个题目就更加简单了,画出椭圆三维线,就可以直接使用三维球对圆柱孔进行沿曲线阵列了、、、
发表于 2007-1-12 08:14:08 | 显示全部楼层 来自: 中国吉林吉林市
三维球还能椭圆阵列,我得好好学学。
发表于 2007-1-13 20:12:37 | 显示全部楼层 来自: 中国江苏无锡
好,又学一招了,多谢楼上的指教了
发表于 2007-1-28 09:25:19 | 显示全部楼层 来自: 中国山东滨州
三维球还能椭圆阵列,我得好好学学
发表于 2007-2-2 15:59:17 | 显示全部楼层 来自: 中国江苏徐州
这么高深的东东,好好学学
 楼主| 发表于 2007-9-22 17:40:04 | 显示全部楼层 来自: 中国山东淄博
请6楼的朋友把做题的具体步骤写出来好吗
发表于 2007-9-22 18:21:08 | 显示全部楼层 来自: 中国河北邢台
沿曲线阵列制作起来更简单
发表于 2007-9-22 21:49:00 | 显示全部楼层 来自: 中国江苏泰州

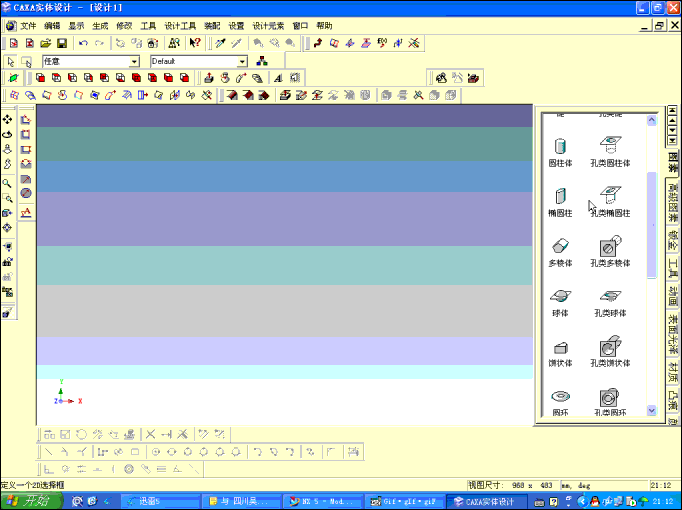

这个功能我很少用到,这次来向大家学习,我的椭圆做法是不是有什么问题。不能达到我要的效果哦:& A& U& w/ w: m! C

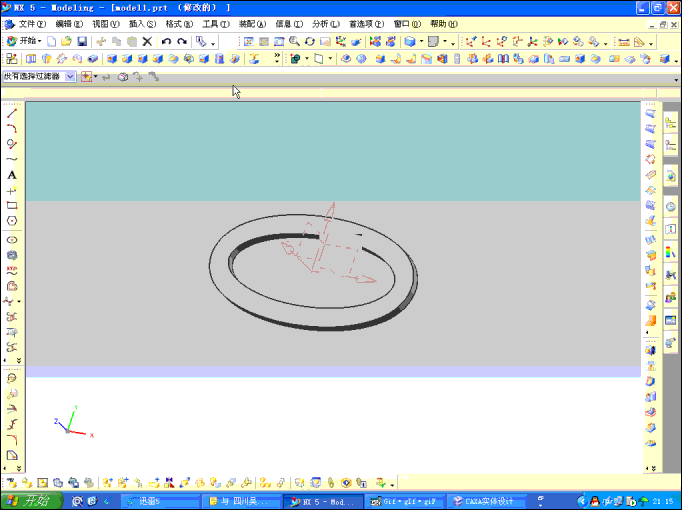

做了两个比较:CAXA和UG的:
9 V1 X' d& u# @: P- l- A3 z不知道怎么样才能做到UG的效果。8 R4 W/ c5 c! F, Y/ j

% x* t2 `! O( M& d  f; u* U[ 本帖最后由 guojayu320 于 2007-9-23 18:50 编辑 ]
发表于 2007-9-23 16:24:09 | 显示全部楼层 来自: 中国浙江金华
学习了~~~~~~~~~
发表于 2007-9-24 08:13:58 | 显示全部楼层 来自: 中国江苏常州
这么老的贴也能被你翻上来、、
2 i% ^/ L6 Y+ V! @重做了一下,都快记不得当初怎么做的了,沿着由实体边线或二维线直接生成的三维线进行阵列时会出错,我也不知道为什么 所以作的时候稍稍作了一些小变动,详见附件
( p3 O3 P+ i3 {" M! ^5 @" p3 @8 }3 _( J- r$ A6 |5 M0 S) {2 M$ y
[ 本帖最后由 rhj0534 于 2007-9-24 08:16 编辑 ]

沿曲线阵列.part1.rar

1.81 MB, 下载次数: 59

沿曲线阵列.part2.rar

1.81 MB, 下载次数: 63

沿曲线阵列.part3.rar

1.43 MB, 下载次数: 63

发表于 2007-9-24 09:13:43 | 显示全部楼层 来自: 中国江苏无锡
谢谢任兄。呵呵呵。也只有你出来了。我只是偶然看到老帖。 ,实体这方面可能还存在bug.* i* U! V1 O$ B; d1 A

; S, x% R4 C* z9 Z7 y[ 本帖最后由 guojayu320 于 2007-9-24 09:19 编辑 ]
发表于 2007-9-25 12:51:22 | 显示全部楼层 来自: 中国山东淄博
看来真是实体设计的一个BUG
. T$ C/ P* s6 T' U5 A" U! n& q' X* `我试了N次也没能成功。
发表于 2007-9-30 14:29:52 | 显示全部楼层 来自: 中国河北唐山
今天运气真好,又学了一招,多谢楼上众多朋友的指教了。
 楼主| 发表于 2008-7-20 14:23:27 | 显示全部楼层 来自: 中国山东淄博

这样的交流长知识

感谢13、15楼的朋友交流,使我学习了很多知识。
发表于 2008-7-23 17:58:28 | 显示全部楼层 来自: 中国重庆
我也觉得存在bug,用了用的,就有些功能就没有了
发表于 2008-7-23 23:36:48 | 显示全部楼层 来自: 中国浙江杭州
又学了一招!!!!方便使用,灵活
发表于 2008-8-31 07:48:22 | 显示全部楼层 来自: 中国黑龙江齐齐哈尔
到此看帖,学了一招,有收获,谢谢。。
头像被屏蔽
发表于 2008-9-1 20:59:52 | 显示全部楼层 来自: 中国山东烟台
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2008-9-2 19:44:49 | 显示全部楼层 来自: 中国黑龙江牡丹江
很不错的内容,谢谢分享!!!
 楼主| 发表于 2008-9-3 20:57:13 | 显示全部楼层 来自: 中国山东淄博

相互交流共同提高

23楼的朋友提供的方法很好,颇有收获,只有这样互相交流才能共同提高。
