三维球应用学习笔记系列之三

sdzbsxp

用三维球作矩形阵列
以孔板为例来说明作图过程
1．        从设计元素库中左键选择智能元素“厚板”，并按住左键拖放到设计环境中，松开鼠标，显示一长方体板。
2．        左键点击长方体，进入智能图素编辑状态，在这一状态下，系统显示一个黄色包围盒和6个方向操纵手柄。
/ g- G. V; }. O' f% l& M% p( V, S3．        用选择方向手柄，按住左键拖拉，改变长方体尺寸，使其成为一个尺寸合适的长方体板。
4．        用左键点击长方体板上平面，显绿色。
# ?: O9 p( Z( E5．        用左键从图素库中拖放“孔类圆柱体”到长方体板上平面某一位置，长方体板上生成一个圆孔，利用包围盒改变其尺寸至合适大小。
* E5 S: H7 n# u7 ?6．        用F10打开三维球（兰色）。
3 r4 _. z0 y" z4 D7．        移动光标至水平方向上的一个外控制柄，单击，显示一条黄线，这就是矩形阵列的第一方向。
8．        移动光标至水平方向上的另一个外控制柄，光标变成一只小手形，此时点击右键，显示菜单，选‘生成矩形阵列’。
$ n9 l# E- s# a0 u8 d3 O: Z+ E9．        在阵列对话框中输入“第一方向”４，“第一方向距”20。“第二方向”５，“第二方向距”20点确定。

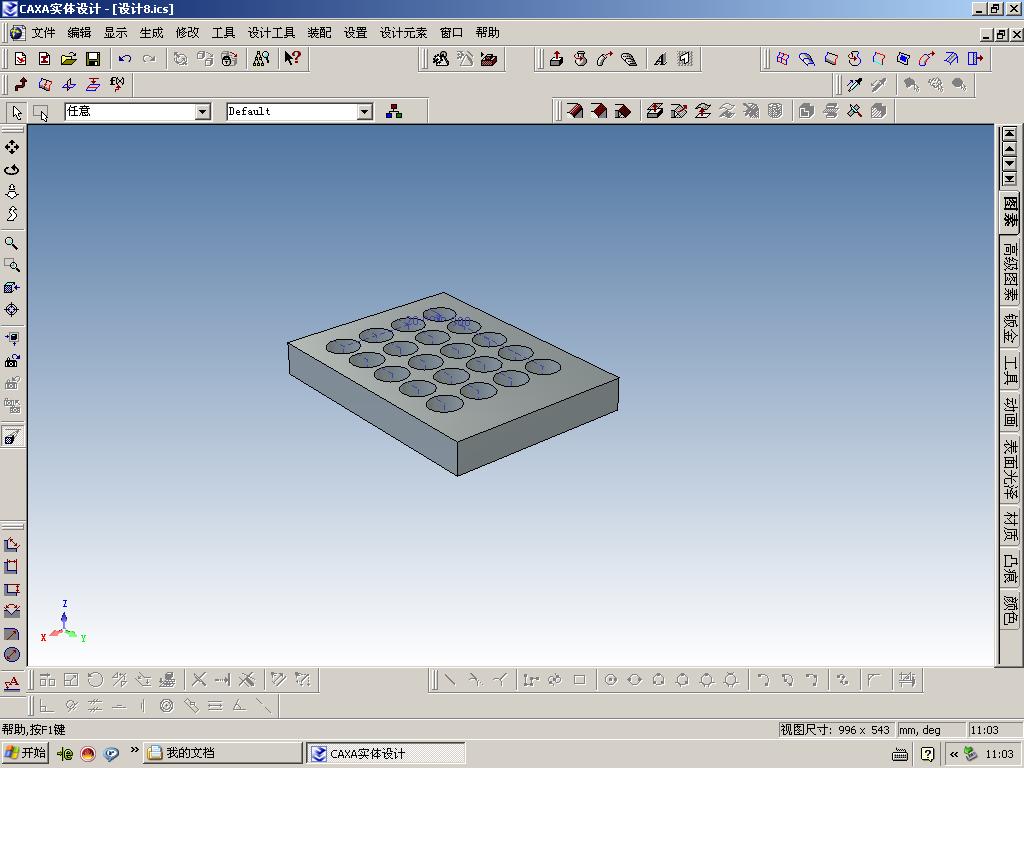

' Z- @% r' G0 p' O! r/ ]2 s0 S0 p10．        20孔的矩形阵列宣告完成。如附图3。
