这种形状用SW应该怎么画？

cdf2001 · 发表于 2013-7-31 11:59:45

您需要登录才可以下载或查看，没有帐号？注册

x

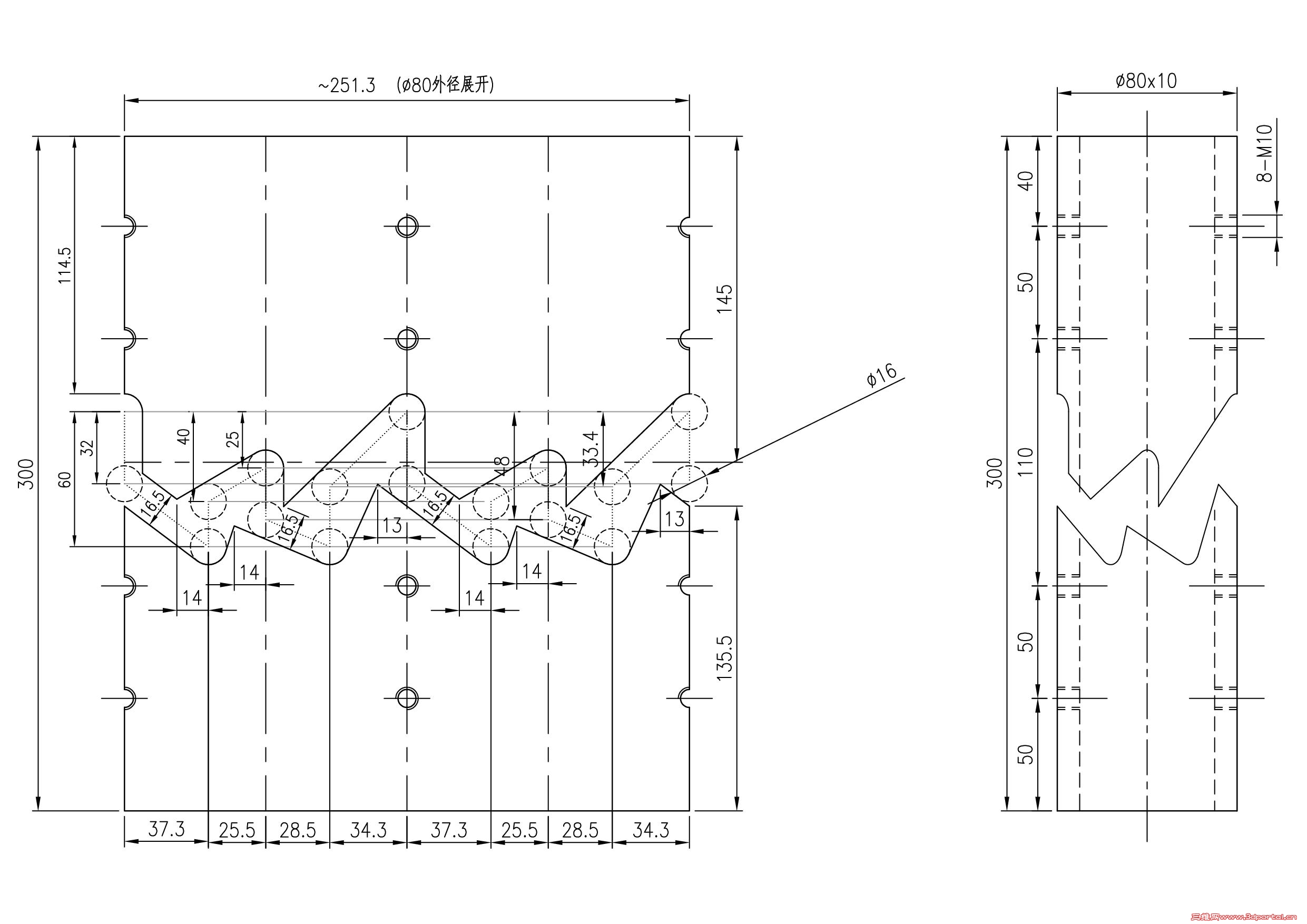

如上图，好比是：将一张厚度10mm的纸，按左图那样裁剪，然后卷成圆筒。

pzhzs · 发表于 2013-7-31 13:15:00

pzhzs · 发表于 2013-8-1 00:38:08

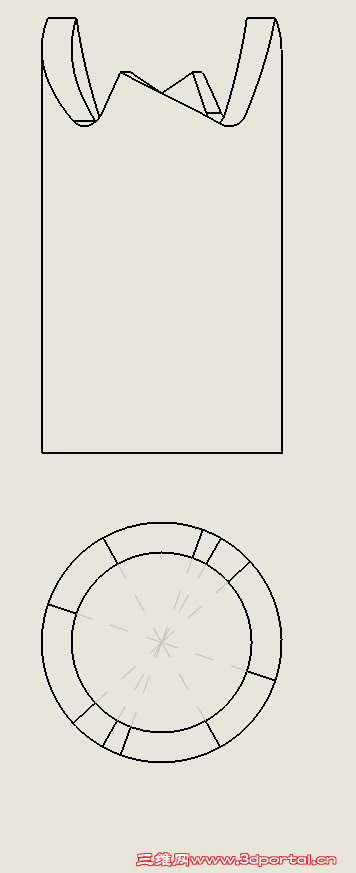

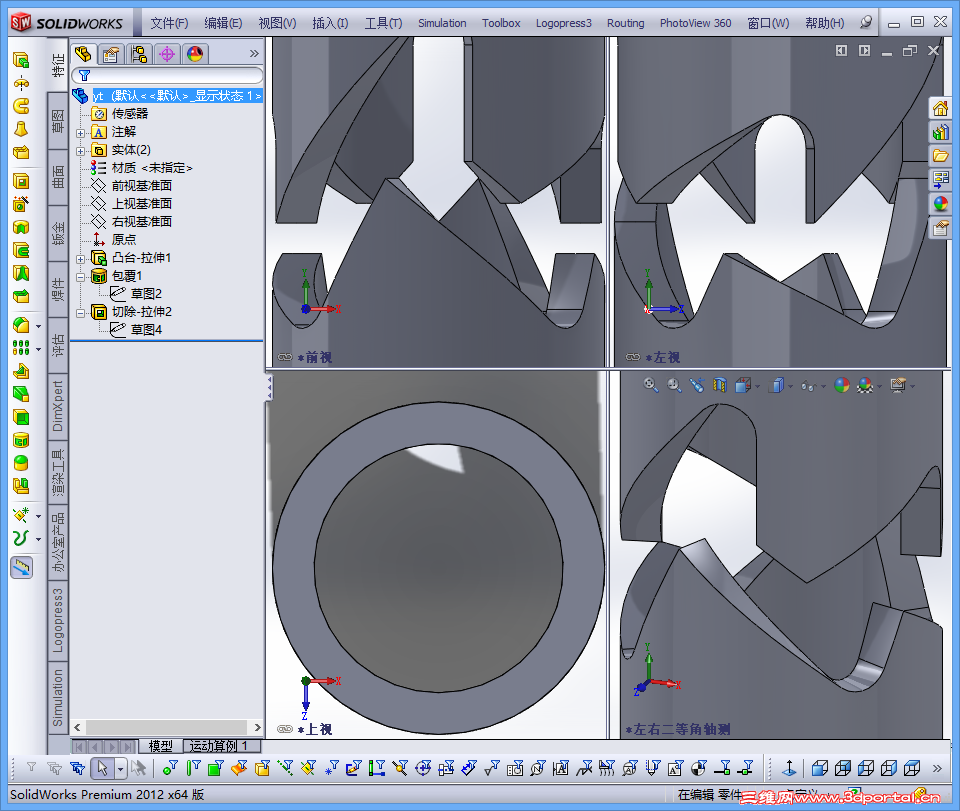

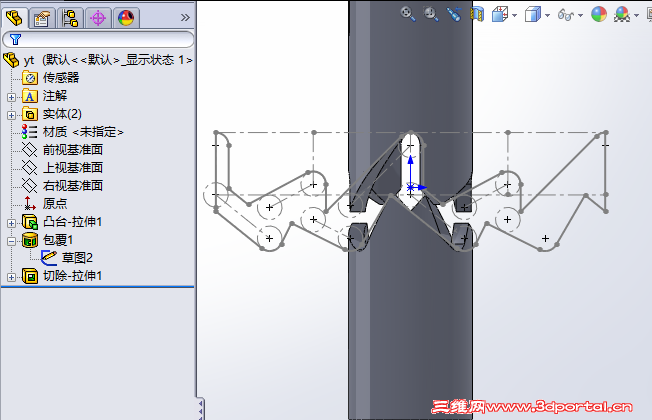

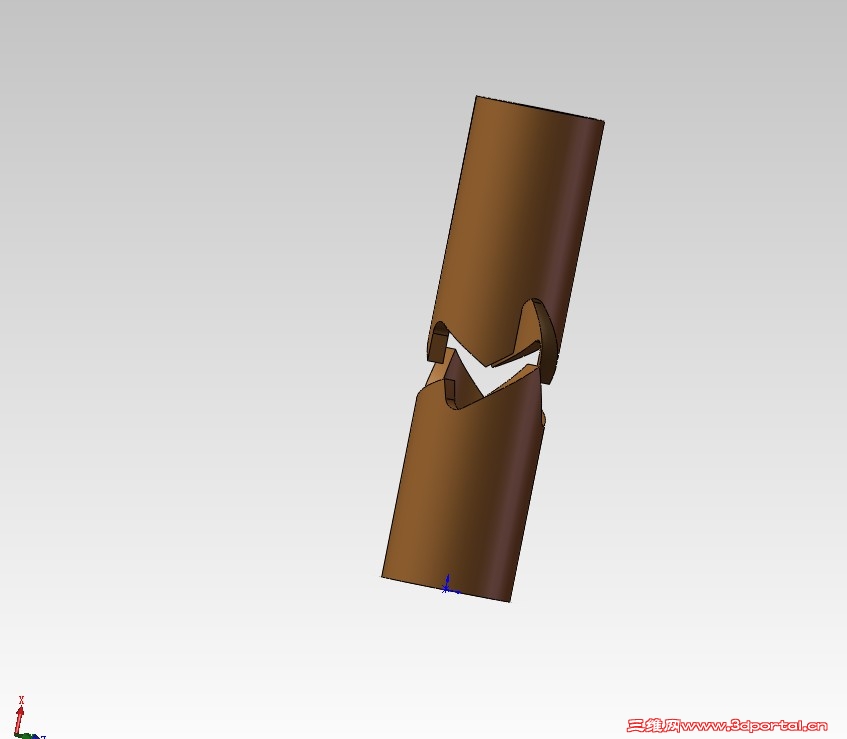

刚好有空，帮楼主画了一个，看看是否符合楼主要求

2012版零件：

yt.rar (201.6 KB, 下载次数: 55)

neptune0311 · 发表于 2013-8-1 10:43:48

本帖最后由 neptune0311 于 2013-8-1 10:45 编辑

pzhzs 发表于 2013-8-1 00:38 static/image/common/back.gif5 v. }) p9 `, z3 k3 X S
刚好有空，帮楼主画了一个，看看是否符合楼主要求

请问包覆草图宽度是和零件外圆的周长数值一样呢？我设置成一样怎么切不完整.....有一点是连着的。。

pzhzs · 发表于 2013-8-1 11:39:13

neptune0311 发表于 2013-8-1 10:43 static/image/common/back.gif
% ~4 [* s9 K5 j请问包覆草图宽度是和零件外圆的周长数值一样呢？我设置成一样怎么切不完整.....有一点是连着的。。

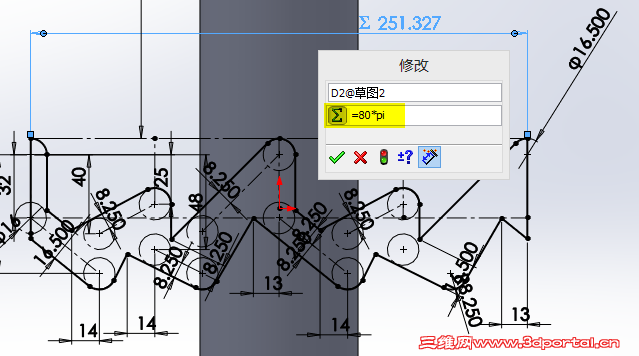

用方程式或者直接输入80*pi

banch2010 · 发表于 2013-8-1 12:38:36

强大

:good:good

cdf2001 · 发表于 2013-8-1 16:21:19

pzhzs 发表于 2013-8-1 11:39 static/image/common/back.gif
% l6 {5 Y; p) M% `4 w; h U用方程式或者直接输入80*pi

大赞！！！

我就是卡在这个周长上，导致有点小BUG。

whl1 · 发表于 2013-8-1 16:43:39

厉害下，标记下，回家慢慢看，。。。

灬花落丶莫相离 · 发表于 2013-8-1 17:57:45

那个压缩的附件打不开哦

pzhzs · 发表于 2013-8-1 19:23:23

灬花落丶莫相离发表于 2013-8-1 17:57 static/image/common/back.gif6 r. d" T5 A, E ?" M/ C+ p( L, o
那个压缩的附件打不开哦

那是2012版的，低于2012版的sw是打不开的

cdf2001 · 发表于 2013-8-1 21:33:35

本帖最后由 cdf2001 于 2013-8-1 22:16 编辑

pzhzs 发表于 2013-8-1 00:38 static/image/common/back.gif" b5 b# V6 k9 Z+ ^% T- ]; E
刚好有空，帮楼主画了一个，看看是否符合楼主要求

如果用包覆》蚀刻的命令，按理是一次性完成的？为什么会有个拉伸切除操作？

（不知道是不是软件BUG，我第一次成形后的外径，是100，不是80。后面通过加厚圆管到80x20，再切除成10mm厚，就是80x10了）

cdf2001 · 发表于 2013-8-1 21:54:58

pzhzs 发表于 2013-8-1 19:23 static/image/common/back.gif
A/ v+ {7 ?4 ^' s6 e3 L! u' H! e( K那是2012版的，低于2012版的sw是打不开的

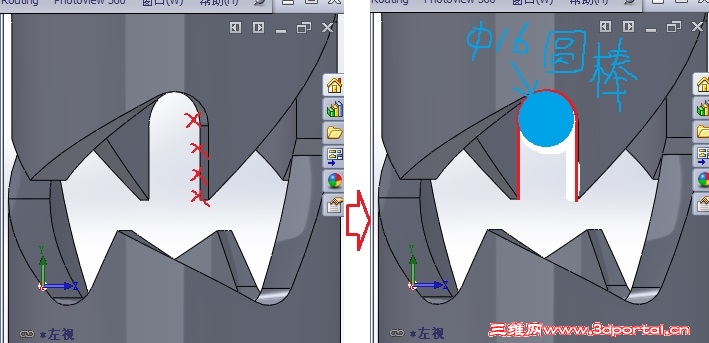

请问，如果我想这样呢：从该方向的视图看，轮廓需是红色部分，因为使用的时候，是有根D16的圆钢横在中间的。
而左图的轮廓是“压扁了的” 半圆。

至此，你应该大致能明白这个零件的作用了，就是一根横向圆钢绕圆管中轴线的运行轨迹，在转动的同时会上下移动，形成一个自动的循环。

pzhzs · 发表于 2013-8-1 23:36:53

cdf2001 发表于 2013-8-1 21:54 static/image/common/back.gif
1 a5 g8 V* ]: ^$ p y% e! }2 @- n请问，如果我想这样呢：从该方向的视图看，轮廓需是红色部分，因为使用的时候，是有根D16的圆钢横在中 ...

包覆命令生成的这个槽型的边线都是过圆心的，与你的要求不符。

要达到楼主的要求就只有用其它办法了。

灬花落丶莫相离 · 发表于 2013-8-2 16:32:03

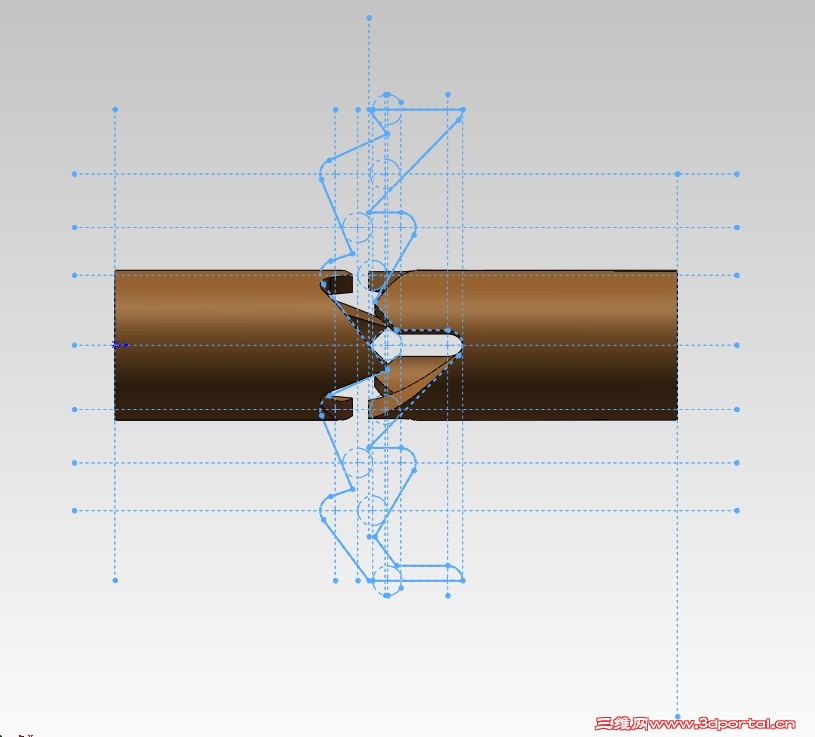

我也学会了，上图

cdf2001 · 发表于 2013-8-2 20:20:22

灬花落丶莫相离发表于 2013-8-2 16:32 static/image/common/back.gif
% l1 ?1 L- W8 t9 }* A5 a; n我也学会了，上图

请看12楼 .

bzzttw · 发表于 2013-8-3 14:06:16

学习一下长见识了

方外有圆 · 发表于 2013-8-5 18:45:52

比较有意思

cdf2001 · 发表于 2013-8-9 15:44:34

UP

12楼描述的，有人试下吗？
