模型视图插入装配体和零件，中心线显示区别？

ning84

  Q. S7 f- r" X* e6 _/ U+ l文件属性设置
& ~# w+ s6 b, o7 s. a
- }) o) [5 p4 n5 ]/ ?( ?* U) I6 G" x
  L. t& [; _& X* K+ @( Q

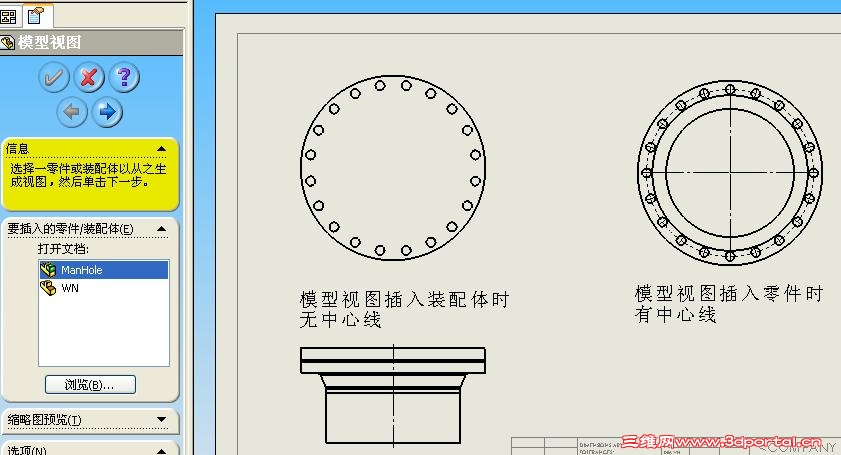

在模型视图插入装配体时，无中心线。
在模型视图插入零件时，有中心线。
- ]1 H+ s- m. P3 x* u$ b4 Z8 y' o
aa.zip (392.69 KB, 下载次数: 2)

2013-7-29 22:05 上传

点击文件名下载附件
( i6 M$ d* N. R8 u  O


& V7 T+ G3 B: N
" h2 q! z) \: [8 Q) K' e2 L) z

zll3310737

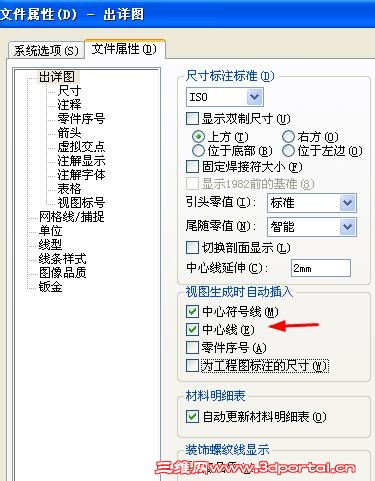

从这里改。
4 j, H4 F5 R5 @5 x, P4 C7 @

ning84

奔四只能运行sw2006,
8 C1 c. v- f+ a2 s% A* s: E  Y版本问题，
视图生成时自动插入

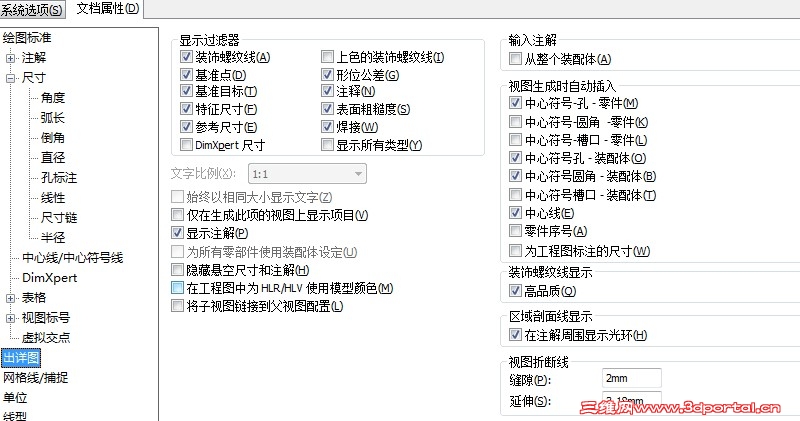

8 s) N: l$ @4 W) G  S4 a以下项将被自动插入到新的工程视图中的所有适当实体中。
中心符号线。添加到圆弧和圆。
( J0 u! x" O7 |" \3 ~中心线。添加到带平行边线的模型面。
