基于中望3D的渐开线齿轮三维CAD建模

goto3d

由于齿轮是一种参数化的零件，它的形状，可以由模数、齿数、压力角、齿顶高系数、顶隙系数以及齿宽完全确定。如何能合适、正确修改齿轮的参数化数值，改变齿轮的形状，从而生产出符合企业的所需要求规格？成为制造业设计CAD工程师们共同关心的问题。本文将详细介绍怎么通过三维cad软件快速解决以上问题。

本文以易学易用的中望3D为例，为读者提供了齿轮的方程公式也可以自定义齿轮方程公式参数模板，给CAD设计师在设计齿轮时带来了更高的效率。由于中望3D具有自带的“边学边用”学习系统，因此非常适合三维CAD初学者使用。下面让我们来看看，工程师们是怎么用中望3D进行渐开线齿轮的快速三维CAD建模：

1、首先，我们根据下例参数定义齿轮

模数：4

齿数：24

压力角20度

内孔径45

键槽12*3.2

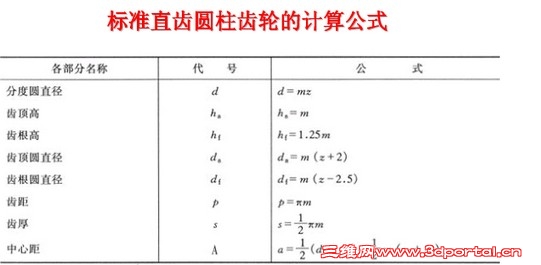

2、齿轮计算公式

3、根据齿轮计算公式建立圆柱体

齿顶圆直径=4*（24+2）=104

分度圆直径=4*24=96

齿根圆直径=4*（24-2.5）=86

基圆直径=cos(20)*d=90.2

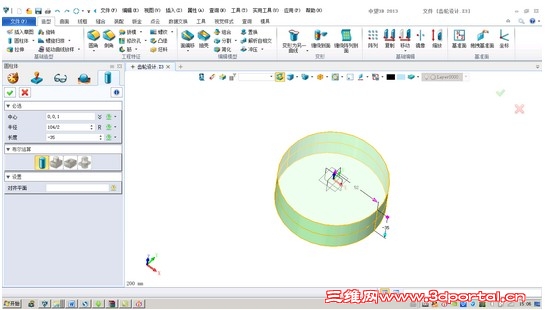

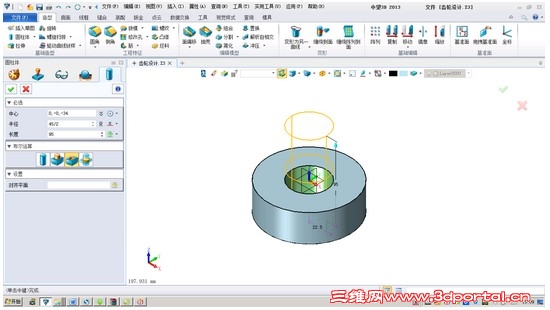

4、紧接上步操作，接下来需要跟据齿轮参数定义圆柱体，如下图

5、还需要跟据齿轮参数定义内孔，如下图：

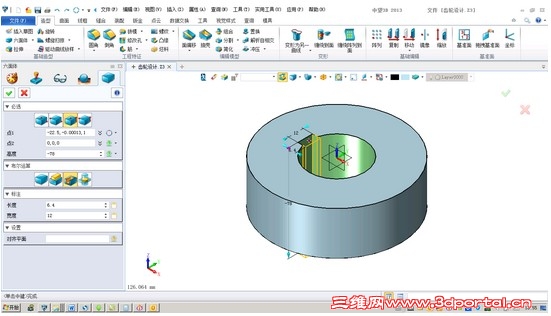

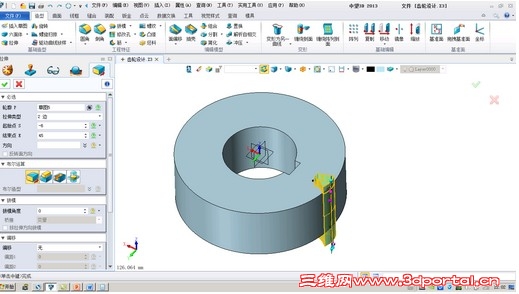

6、接着完成定义键槽，如下图

. _* U; M/ d/ d! h1 _) ?" L8 b

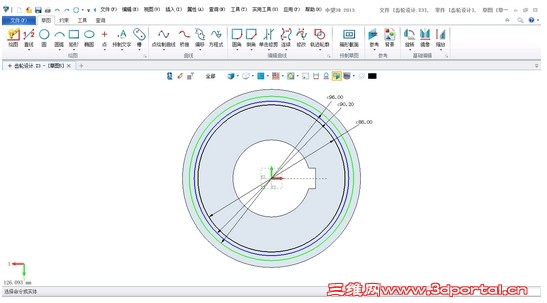

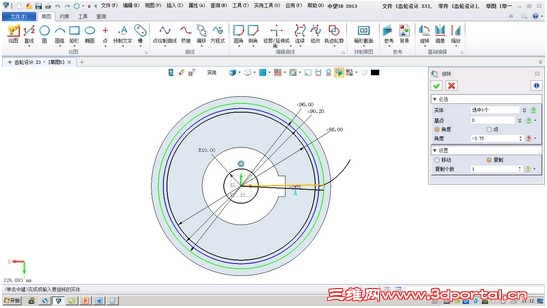

7、进入草图，画分度圆，齿根圆，基圆，如下图：

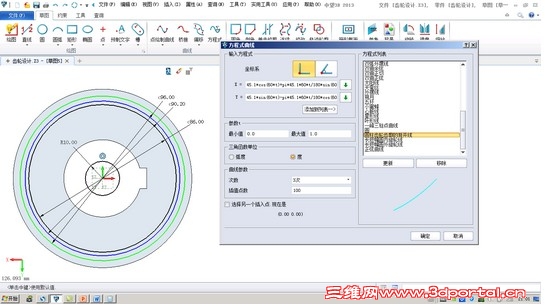

8、在这里中望3D提供了渐开线齿轮的方程公式也可以自定义公式，给设计师在设计齿轮带来了更高效根据圆柱齿轮渐开线方程，填写方程参数，如下图：

/ J3 j9 b+ E% W2 `: w% L

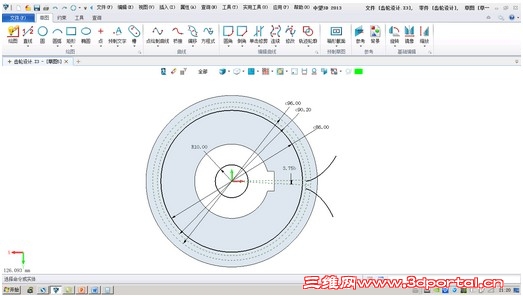

9、建立圆柱齿轮渐开线，跟据角度与齿数、模数定议两个齿间距角度3.75

& n) e; L9 W# Y+ z) ?3 Q

10、镜像渐开线，如下图：

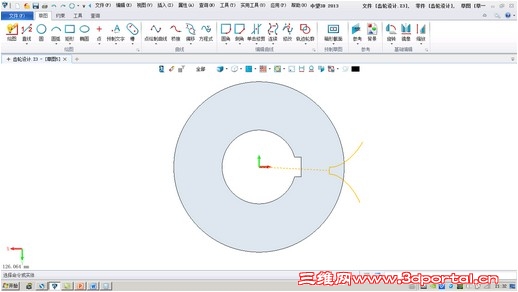

11、连接渐开线与齿根圆线，如下图：

  Z5 O  ~$ a& q! G' e0 i/ f0 }

12、拉伸裁剪体，如下图：

9 a5 F, s* v3 C5 Q; F, p, E

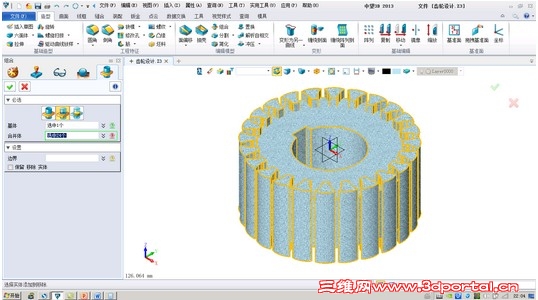

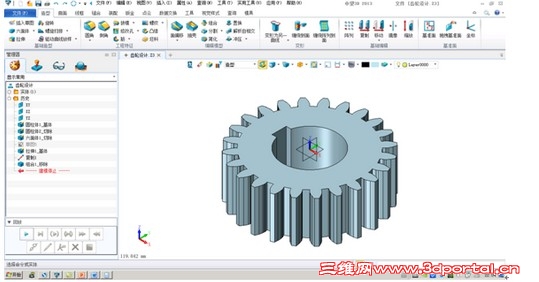

13、旋转裁剪体数23个，修剪齿轮，如下图：

    通过中望3D演示正确修改齿轮的参数化数值，改变齿轮的形状等以上步骤操作，从而生产出符合企业的所需要求规格，满足企业对三维CAD建模数据的精确需求，有利于更形象的对所设计的工件直观观察，大大减少了实际生产加工中的浪费。值得注意的是，中望3D最新推出手把手式的功能教程（http://www.zwcad.com/community/thread-10773-1-1.html），提供最快上手、最简易的学习模式，让初学者短期内从入门到精通，娴熟掌握一门三维CAD软件技术。
