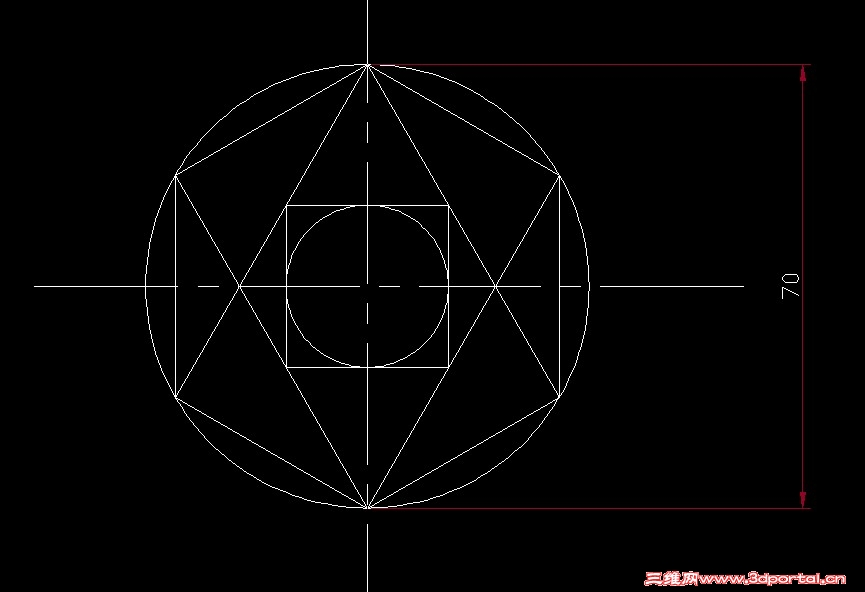

第34张练习图，请问大家那个小正方形怎么画？此图需要用缩放吗？

burstsnail · 发表于 2013-7-7 17:12:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 burstsnail 于 2013-7-7 20:16 编辑

如题，如图，谢谢大家的帮助！

tangcarlos3d · 发表于 2013-7-7 17:32:56

以正方形的边长（即正方形两垂直边与X轴的交点）为直径，且直径在X轴上画圆即可。

burstsnail · 发表于 2013-7-7 17:53:47

tangcarlos3d 发表于 2013-7-7 17:32 static/image/common/back.gif9 G; v( E5 M; f! E& r% c' d
以正方形的边长（即正方形两垂直边与X轴的交点）为直径，且直径在X轴上画圆即可。

你好，谢谢你的快速回复，请问如何确定正方形两垂直边与X轴的交点呢？

tangcarlos3d · 发表于 2013-7-7 18:01:04

本帖最后由 tangcarlos3d 于 2013-7-7 18:09 编辑

burstsnail 发表于 2013-7-7 17:53 static/image/common/back.gif
+ V% C2 n; ]. z7 u u% B/ v3 _7 A你好，谢谢你的快速回复，请问如何确定正方形两垂直边与X轴的交点呢？

你用“两点（直径）”命令画圆，把鼠标的捕捉“交点”功能打开，把鼠标移到交点附近，鼠标的形状就变了，再点左键，同样的方法点到另外一点。圆就化成了。

burstsnail · 发表于 2013-7-7 18:57:14

tangcarlos3d 发表于 2013-7-7 18:01 static/image/common/back.gif, i" \$ \# S9 n3 L/ L) ~: l$ V- T% s
你用“两点（直径）”命令画圆，把鼠标的捕捉“交点”功能打开，把鼠标移到交点附近，鼠标的形状就变了， ...

你好，2P画圆我明白，关键是我不确定你说的两条垂直于X轴的直线如何去画，谢谢！

tangcarlos3d · 发表于 2013-7-7 19:13:35

burstsnail 发表于 2013-7-7 18:57 static/image/common/back.gif5 \: n6 M# k- Y2 p$ [+ L
你好，2P画圆我明白，关键是我不确定你说的两条垂直于X轴的直线如何去画，谢谢！

把正交开关打开。画近似垂直的线它就自然垂直了。关键是这道题只有70这个条件，正方形的边长是多少要考虑。

lvdeping · 发表于 2013-7-7 19:19:43

本帖最后由 lvdeping 于 2013-7-8 07:40 编辑

今天无法贴图，只能给你文字解说一下。
楼上朋友，LZ问的是中间正方形的画法。

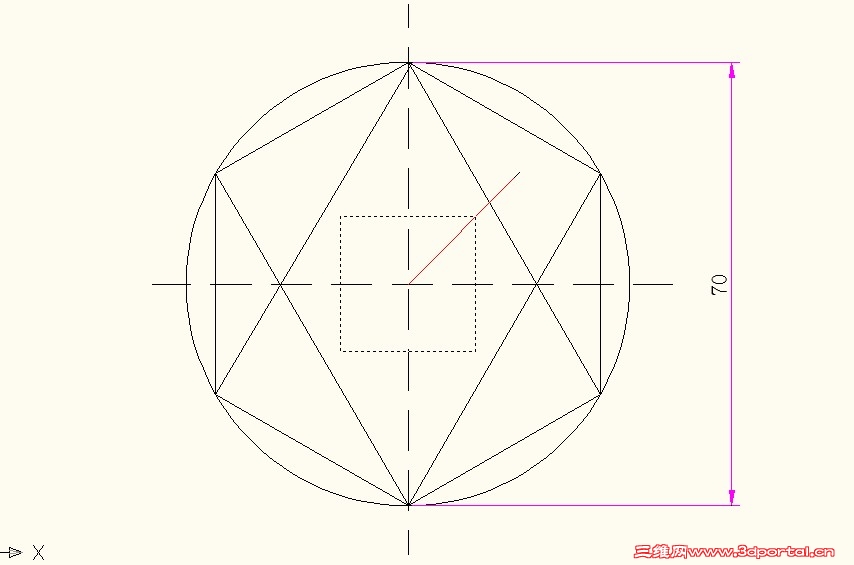

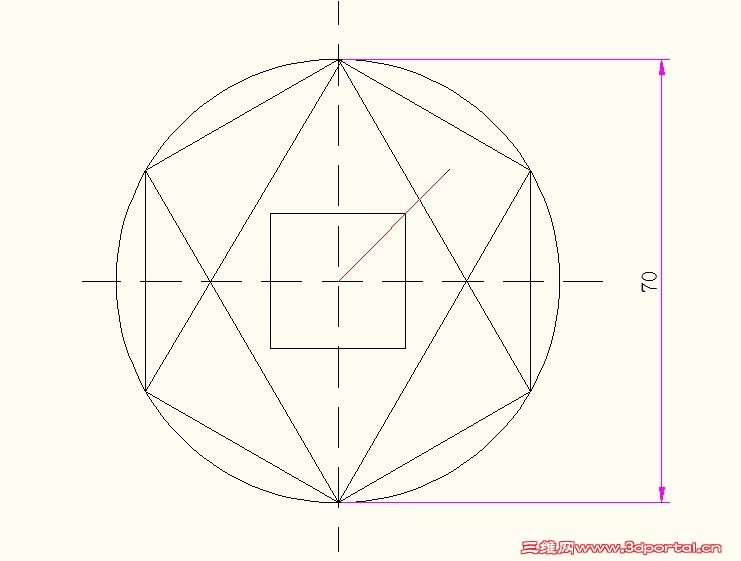

1. 正方形缩放画法：在中间画一任意大小的正方形（这个下方形是要多段线一体的噢），正方形的中心一定要与中心线同心（这句话不知楼主是否理解），
然后由中心与正方形的角点连条线，并延伸至斜线（你图上无什么标记，我只能这样讲了），再用参照缩放把正方形的角点放大至连线与斜线的交点，这样就达到原图要求了。
2. 简捷画法：旋转十字中心线45度，连接四个交点为正方形。
这样的解说楼主不知是否理解，如果到明天还没解决的话再给你贴图解答。

burstsnail · 发表于 2013-7-7 20:09:27

lvdeping 发表于 2013-7-7 19:19 static/image/common/back.gif
5 X' K1 j4 G5 F5 {( y, u今天无法贴图，只能给你文字解说一下。9 D8 u3 |* w8 O& t
楼上朋友，LZ问的是中间正方形问题，那个圆谁都会画。
* ^( ?! H1 S( B9 j/ s, e关于正方形 ...

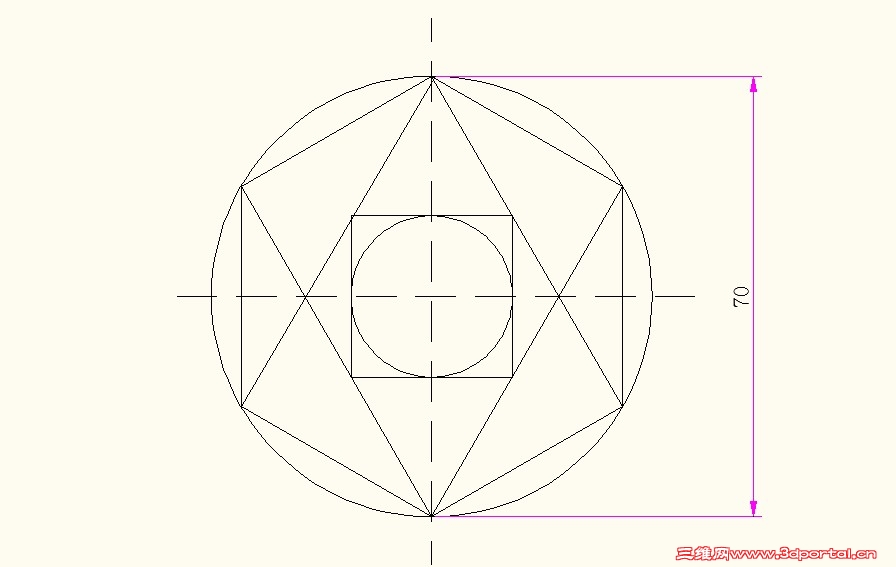

你好，朋友，很多次都是你帮我解决问题，由衷的感谢！你说的我明白，操作证明是正确可行的！

daji · 发表于 2013-7-7 20:22:53

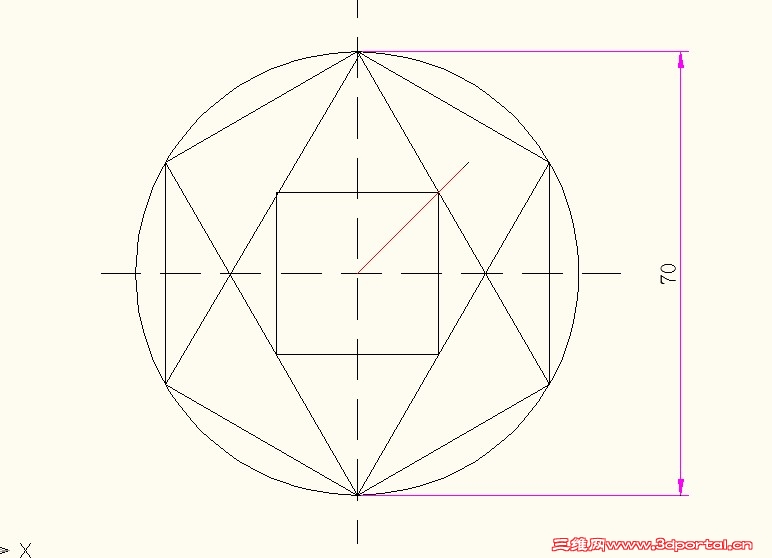

也可以先画出一条45度的过原点的直线得到其与两个三角形斜边的交点。这个交点就是正方形的顶点画正方形时，中心在原点交点为顶点即可以得到正方形

tangcarlos3d · 发表于 2013-7-7 20:33:42

本帖最后由 tangcarlos3d 于 2013-7-7 21:48 编辑

9楼的方法比缩放好一些，不用还要去计算也许是十几位小数的缩放比例（最后还可能是近似的），结果也精确些。画完正方形后再把辅助删除即可。

burstsnail · 发表于 2013-7-7 20:58:39

谢谢大家，方法多都值得尝试！

ganyiwei · 发表于 2013-7-11 21:45:23

缩放比例就算是小数也可以不用手动计算的，cad自动计算即可，，直接输入数学关系式或者用参照，，
