45张图中第23张，这图用约束和不用约束怎么画？

burstsnail

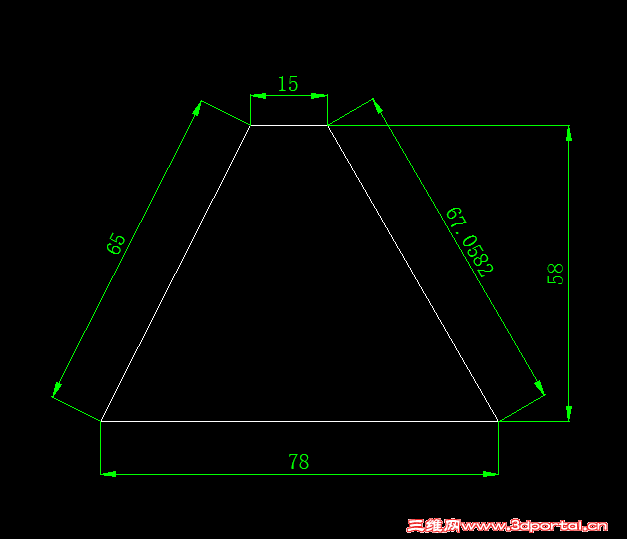

大家好，我又来了，如题，这图用约束命令和不用约束命令如何去画？一如既往感谢大家！

9 x! h: L1 {/ ]7 B" b9 P3 P

lvdeping

  L/ f9 |- F& |+ K. R      这个较简单，无需用约束就可画。

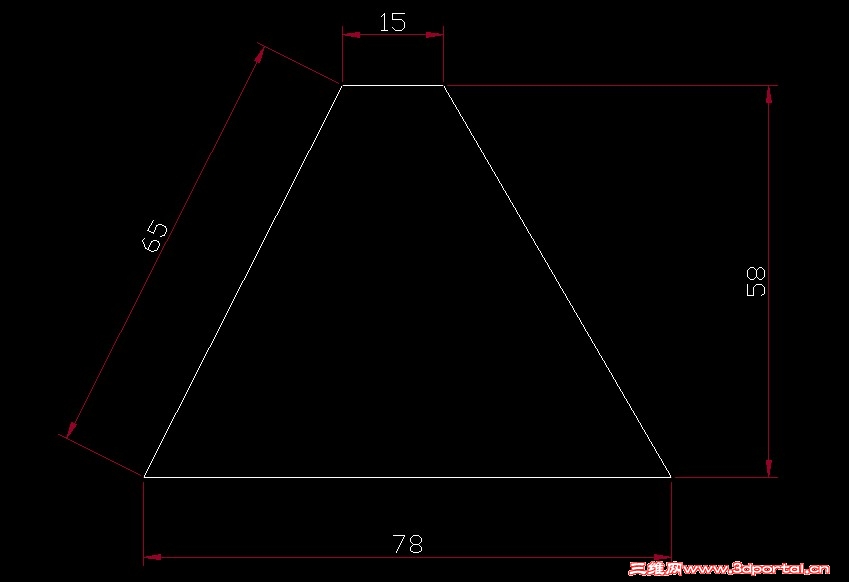

- k3 d" V  ?7 a6 l, D6 x( |  }1。画78线，向上偏移58，以78左端点为圆心，画R65圆，R65圆与上线交点与下78左端点连线。
! k* C, ?+ s$ V8 R. R2。在R65圆与上线交点处画R15圆，R15圆与上线的交点与下78线右端点连线。
3。删除二圆、修剪上线得15。

burstsnail

lvdeping 发表于 2013-7-5 16:12 static/image/common/back.gif
  s, r* H; o6 ^; D/ O$ j这个较简单.画78线,向上偏移58,画65圆.交点连线.

你好，不是很明白，画65圆是以78这条线的左端点为圆心的吧？如果有交点，是不是另外还要画一个圆，圆心在哪里？还有半径还是65吗？
8 a7 S: h, F+ D, n$ v
; L0 v5 X8 w( N- Y8 r2 q$ {有人讲，用缩放约束也可以画，怎么画呢？还有不用缩放约束，这个原理是什么？
; E0 w; [, ]6 ?) q% k
多谢！

lvdeping

burstsnail 发表于 2013-7-5 16:33 static/image/common/back.gif
, n2 m7 v" ~) Z: y; E1 J7 h你好，不是很明白，画65圆是以78这条线的左端点为圆心的吧？如果有交点，是不是另外还要画一个圆，圆心在 ...

0 ~; ^8 G6 S2 j; O8 |% z4 X$ M/ N刚才没解说清，我重新编辑了一下。本想做个动画贴上，由于公司要下班没时间了，所以讲得太简略。

burstsnail

lvdeping 发表于 2013-7-5 17:21 static/image/common/back.gif
刚才没解说清，我重新编辑了一下。本想做个动画贴上，由于公司要下班没时间了，所以讲得太简略。

( `8 t8 l! c6 U多谢你的详细讲解，图我已经画好了！但是我还是想知道用约束怎么去画，多知道一种方法终归是好的！有知道的朋友也不妨说说！

lvdeping

burstsnail 发表于 2013-7-5 18:17 static/image/common/back.gif
多谢你的详细讲解，图我已经画好了！但是我还是想知道用约束怎么去画，多知道一种方法终归是好的！有知道 ...

$ P0 ~7 z. y3 P& P0 k* ~这个图单纯从图意上来说无任何约束关系，因为它只有线的长度尺寸，没要角度等其它要素关系。
! t5 |' ~( h% @. f长度也可约束，但这个图来讲长度约束没有任何意义，所以不存在所谓的约束画法。你如一定要约束，无非是长度尺用约束标注。
这是本人观点，如果错误，请朋友们指正。

burstsnail

lvdeping 发表于 2013-7-5 19:06 static/image/common/back.gif
这个图单纯从图意上来说无任何约束关系，因为它只有线的长度尺寸，没要角度等其它要素关系。
长度也可约 ...

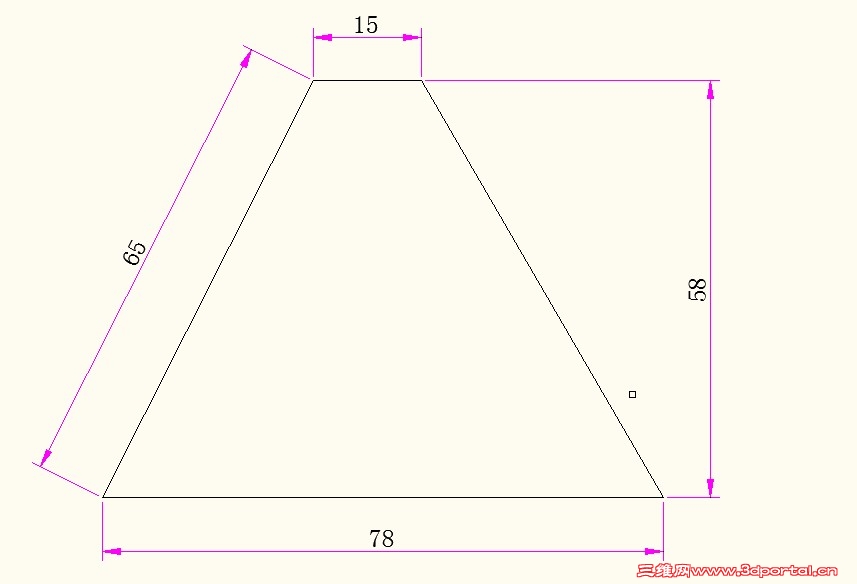

3 h- f$ x& t. G! m今天匆忙地看了一下约束尺寸的视频教程，到现在都没有搞清楚，缩放约束对于我来讲，还是比较陌生的，回头再好好学习一下。其实即使是尝试约束尺寸我也没有成功，嘿嘿！朋友的方法很好，向上平移后的直线与R65的圆的交点就出来了，利用这个交点和R15进而可以确定第二个交点，R15的半径正好就是上面一条线要求的长度，剩下的就是连线了，其实到最后，已经有种必然的约束在里面。

976528095

2#讲的很详细，学习了

wupeiqi

尺寸具全，照着图画出挺简单的。
& b' \: f' I* z+ e: @

丑小鸭的傲气＂

其实你一开始就有尺寸就很简单了
: J; @) g/ E$ T4 A3 g- N

lyllzll

丑小鸭的傲气＂ 发表于 2013-8-13 09:26
5 u+ I8 v1 X( u+ {4 `- W! Y: U其实你一开始就有尺寸就很简单了

其实这种方法是默认上下边是平行的，如若不是这种方法是不对的
