SW2013出工程图中请教【形位公差的引线】如何设置使其成水平显示（除了手动调整）...

fergus1987 · 发表于 2013-7-4 14:11:38

本帖最后由 fergus1987 于 2013-7-4 14:13 编辑

如下图所示：

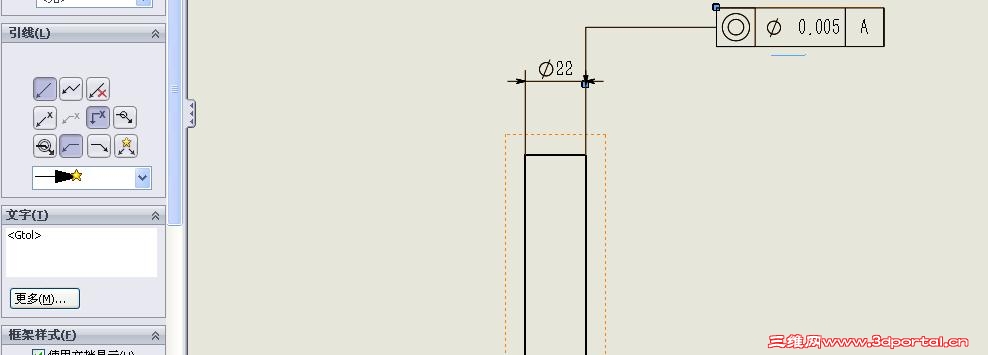

引入形位公差后其引线不会自动呈水平显示只能手动调整（如下图）但这样不准确！也费时间！
7 B! _* \4 t: |8 s4 g

请教如何设置使其默认就能水平显示？
& M/ p# g" c$ K/ o! h4 X- M
& F/ h( N- q9 a0 _# M# v% T+ X4 I' T
7 U4 ^: `0 h$ q( @# @6 b

whj1988928 · 发表于 2013-7-4 14:11:39

小弟，不才，不小心解决了这个问题啊！！我用的是12版！！！
怎么传图片啊！？？
很抱歉啊，我打个包，给大家把！！！
请大家，批评指正，共同交流，共同进步！！

horseshoe · 发表于 2013-7-4 18:02:30

为什么默认是水平，如果有人需要竖直显示怎么办？所以你不能把自己的需求凌驾于众人之上。

彤儿 · 发表于 2013-7-4 20:33:13

修改一引线样式试试看

vinney777 · 发表于 2013-7-5 08:53:08

在图纸模板里面设置试试看

highersolo · 发表于 2013-7-5 09:18:04

我昨天也遇到这样的问题确实麻烦

caption_cn · 发表于 2013-7-5 09:38:07

我只知道2013 可以拖进尺寸标注里面

austin_tom · 发表于 2013-7-5 13:42:03

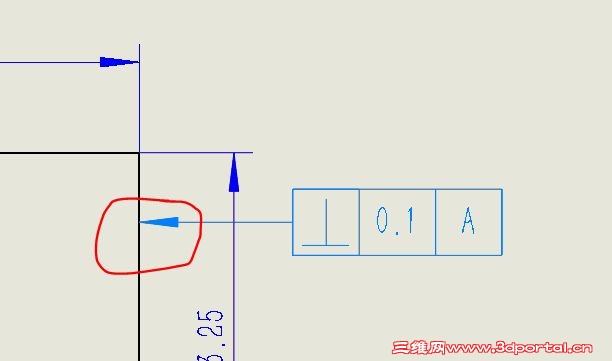

你把引线指到边线上，拖动形位公差，水平时自动对正。

方外有圆 · 发表于 2013-7-5 18:58:54

要手动调节水平确实麻烦。

fergus1987 · 发表于 2013-7-5 20:59:01

horseshoe 发表于 2013-7-4 18:02 static/image/common/back.gif' l" f' @4 f+ ~0 k- W9 k+ P
为什么默认是水平，如果有人需要竖直显示怎么办？所以你不能把自己的需求凌驾于众人之上。

这位朋友不知道你有没有用过sw的工程图功能
竖直显示在SW里是可以实现的它有这个选项但在我图示这种情况中您认为有必要竖直显示吗？
而且您不认为这种情况还是很常见的吗？
我是在学习SW过程中遇到这样的问题诚心前来求教又怎么会凌驾众人之上呢？

fergus1987 · 发表于 2013-7-5 21:05:27

austin_tom 发表于 2013-7-5 13:42 static/image/common/back.gif/ _" f1 ?" k# ?) ]) c
你把引线指到边线上，拖动形位公差，水平时自动对正。

谢谢大神！您的方法可行！但是。。您用的是垂直度公差它是可以指向实体边线
但我需要的是指向尺寸线并且对齐尺寸线的箭头！
因为我标注的是同轴度公差根据机械制图标准所述
对于圆柱同轴度应该是对其回转轴心的形位约束故同轴度公差须对齐尺寸线！

smd418720302 · 发表于 2013-7-6 15:09:00

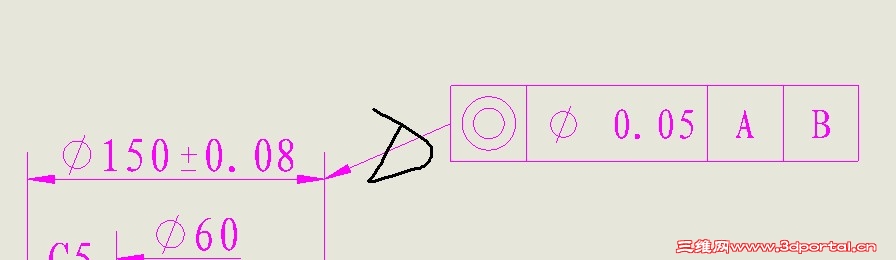

...有俩方法。。。第一：先表出来轴尺寸，然后点出来公差，这个时候公差是没有箭头的。需要自己点出来箭头出来。。然后对箭头进行修改。。如图1

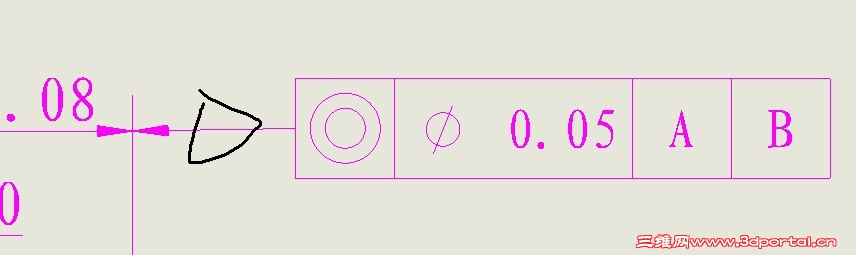

第二：标出尺寸，然后点着该处所标尺寸（一定要注意这个）再点上公差，自己标好公差后，效果如图2....
看看这样是否能解决你的问题吧。

fergus1987 · 发表于 2013-7-9 10:19:39

smd418720302 发表于 2013-7-6 15:09 static/image/common/back.gif3 c+ d) _7 U. k9 p# ?/ p! G
...有俩方法。。。第一：先表出来轴尺寸，然后点出来公差，这个时候公差是没有箭头的。需要自己点出来箭 ...

首先感谢你的解答！
你的第一种方法在选项里是可选的但是不符合机械制图标准！
你的第二种方法我试了下公差的引线部分还是不能自动水平对齐仍然需要手动调整！
再次感谢你的热心回答！

smd418720302 · 发表于 2013-7-11 11:59:26

fergus1987 发表于 2013-7-9 10:19 static/image/common/back.gif- V& ]+ L0 T1 J- |
首先感谢你的解答！0 Y* X+ h( o1 L: D
你的第一种方法在选项里是可选的但是不符合机械制图标准！) q' P- I( m" z5 `" ?1 h' Y
你的第二种方法我试了 ...

1.你所说的 “不能自动水平对齐” 是指那个标的引线是斜线么？我这里是不会出来斜的情况。因为这样标出来的引线是不可能斜的。这个是软件默认的水平。
2.你所说的 “不能自动水平对齐” 我可否理解为，你需要的是，标完后就是上图所示情况，而不需要我们自己用拉动？具体到，形位公差离那个尺寸可以设定长的距离？如果是这样，那我只能告诉你，我也不懂这个方法。因为你这个完完全全是类似于文本编辑的，模块式的东西。SolidWorks 中我还不知道有这个功能。

fergus1987 · 发表于 2013-7-23 11:27:57

smd418720302 发表于 2013-7-11 11:59 static/image/common/back.gif4 | u- b7 Q. [, o, r2 o) i
1.你所说的 “不能自动水平对齐” 是指那个标的引线是斜线么？我这里是不会出来斜的情况。因为这样标出来 ...

谢谢大神解答！

红眼耗子 · 发表于 2013-7-23 15:26:03

标注的时候就一并标上，应该是可以的。

hcxxx901127 · 发表于 2013-7-23 16:04:27

国外的软件，要求工程图完全符合国家制图标准，不切实际；即便二维软件，完全贴合手动制图时代制定的标准，也有不符的地方，更何况三维软件

孤寂的过路人 · 发表于 2013-7-25 20:07:55

同样遇到这个问题，只能手动调，但不准确。期待高人指点迷津吧。

O_lalala_o · 发表于 2013-7-26 08:15:13

horseshoe 发表于 2013-7-4 18:02 static/image/common/back.gif
4 L. x4 i' z' H$ l! u( ^8 q% C为什么默认是水平，如果有人需要竖直显示怎么办？所以你不能把自己的需求凌驾于众人之上。

不都是这样教的吗？

dulang0315 · 发表于 2013-7-26 22:25:34

标注好直径尺寸，填写形位公差，拖动形位公差到尺寸上，尺寸明显变色后松开鼠标，默认在尺寸线下方，拖动形位公差到左边或者右边，这样你拖动尺寸的时候形位公差是联动的

孤寂的过路人 · 发表于 2013-7-30 20:52:57

whj1988928 发表于 2013-7-30 19:20 static/image/common/back.gif
5 {0 z1 K8 t' w0 W7 E1 q, P小弟，不才，不小心解决了这个问题啊！！我用的是12版！！！
# T* `" D8 F5 |/ u7 o! b6 u" E- f1 y怎么传图片啊！？？
" s) q* S8 ]2 A0 F9 B很抱歉啊，我打个包，给 ...

厉害，困扰我挺久的一个麻烦终于被解决了，十分感谢。

fergus1987 · 发表于 2013-7-31 22:19:23

dulang0315 发表于 2013-7-26 22:25 static/image/common/back.gif
1 c: n; x; {6 Z( @$ s7 Z @7 h1 U标注好直径尺寸，填写形位公差，拖动形位公差到尺寸上，尺寸明显变色后松开鼠标，默认在尺寸线下方，拖动形 ...

但是这样是没有引线和箭头的呀！这样形位公差框是和尺寸线对齐了有什么用呢
我需要的是引线和箭头跟尺寸线平行对齐！

彤儿 · 发表于 2013-7-31 22:27:57

完全符合国标,只有国人自己开发软件了

fergus1987 · 发表于 2013-7-31 22:32:11

whj1988928 发表于 2013-7-30 19:20 static/image/common/back.gif
. w7 X P, D/ `% _3 `. c! J小弟，不才，不小心解决了这个问题啊！！我用的是12版！！！
' N5 x& M+ |' x b8 q4 R9 ~/ v9 ~) @怎么传图片啊！？？' m* e* l+ W) A" ]
很抱歉啊，我打个包，给 ...

  厉害！
我来补充下操作要领吧：

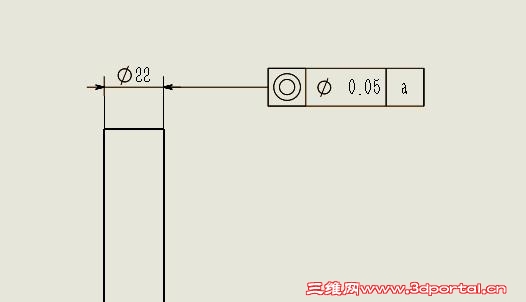

在放置形位公差的时候要将公差框拖拽至尺寸位置（这里是关键  非尺寸延长线）待尺寸变色  放置！此时是没有引线的！公差框此时位于尺寸之下
而后再在左侧属性管理器中点开引线
最后再次拖拽公差框至尺寸延长线外（左右均可）奇迹出现了！是的  引线和尺寸线自动保持平行！

再次感谢whj1988928大大的犀利操作视频！还有不清楚的朋友请下载他的视频一看便知！

whj1988928 · 发表于 2013-8-1 19:54:10

fergus1987 发表于 2013-7-31 22:32 static/image/common/back.gif
& S) @8 S* J7 V: L; f8 c. u厉害！5 i% ~- F3 o6 r7 @7 t% l) m
我来补充下操作要领吧：

共同学习，共同进步！！
最近，我在用solidworks做装配，镜像后，子装配体的约束，不能镜像，不知道您有没有什么解决办法啊！？！？？
