多实体库特征的阵列该如何做？

fred02

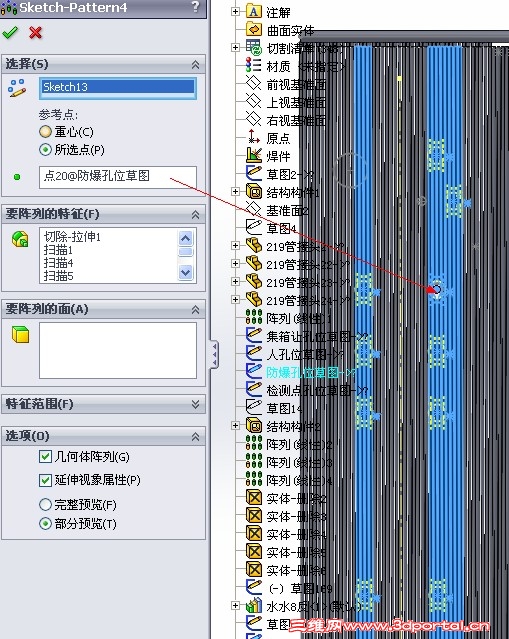

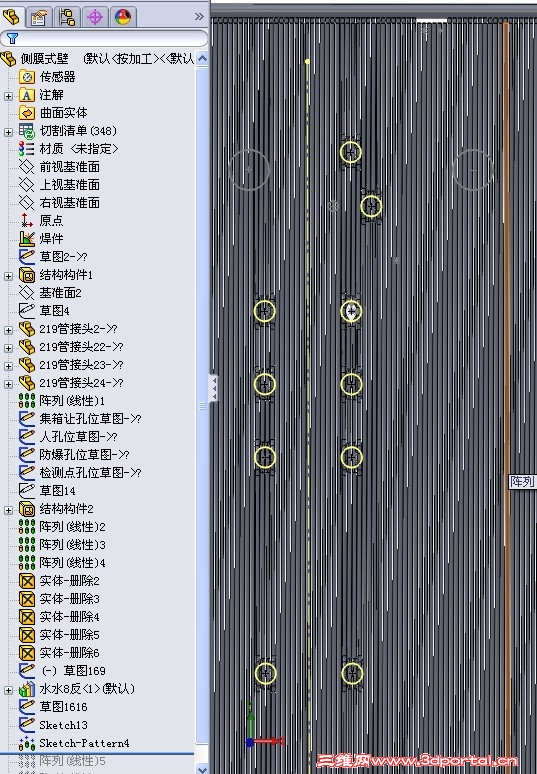

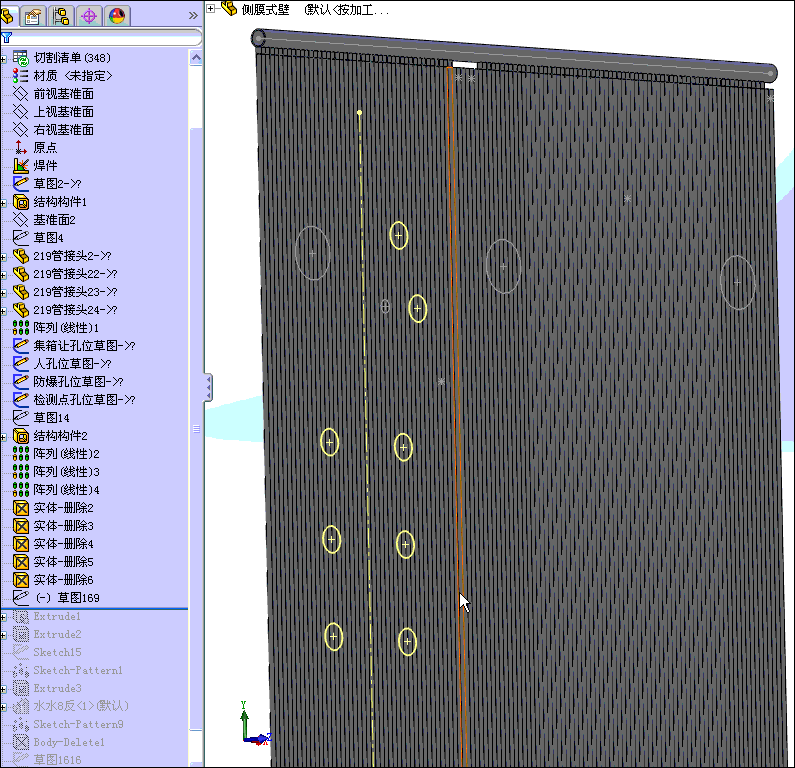

如下图，这是一个多实体零件，希望把库特征整列到黄色圆圈的位置。
1 Q, A. z4 z; A0 [" A7 p0 L* ]我尝试了多种阵列方法和分开单独阵列具体某一特征还是无效。
8 T4 ?& }2 H' o/ B求助各位大神和各位朋友们帮帮忙看一看该如何解决。

( a2 z$ D1 D( K8 Q

lijunq

没问题呀，不要选几何特征

fred02

. V* K, F& i4 G  V' w2 ]; G6 |

lijunq 发表于 2013-6-18 10:06 http://www.3dportal.cn/discuz/static/image/common/back.gif
没问题呀，不要选几何特征

, L1 V- ]2 `# _. M  ?
+ s( V7 d7 n, R1 {& E; G有问题，1.不能选择草绘驱动的阵列。
2.在线性阵列中，只能把特征分批阵列，不然得不到想要的结果。而且线性阵列显然要麻烦得多。
难道就没有简便的方法来进行阵列了吗？

asencwx

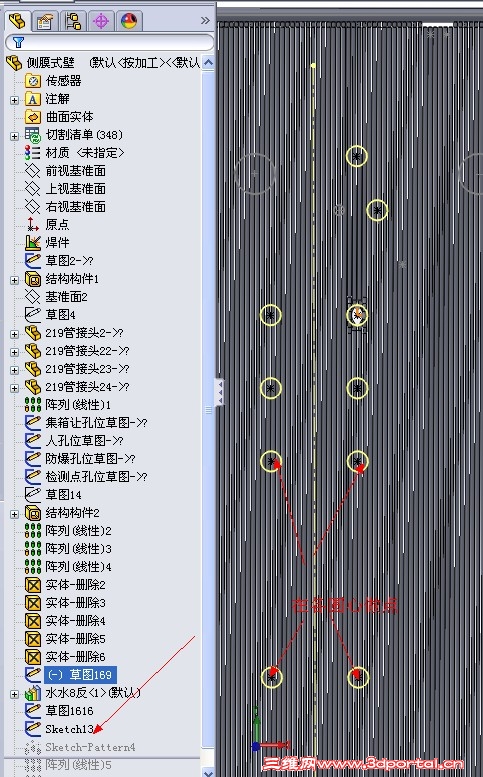

不知道你的草图1616是怎么回事，自己重新做了个草图，做出这样的效果，不知道是不是你想要的，我用2012版本的，版本比你高，就不传文件了

2 L% A% D8 ?, ?: s% K

fred02

asencwx 发表于 2013-6-18 11:00 static/image/common/back.gif
不知道你的草图1616是怎么回事，自己重新做了个草图，做出这样的效果，不知道是不是你想要的，我用2012版本 ...

0 D% U% p: |$ O谢谢asencwx大大的解答先，草图1616实际上就是草图驱动的阵列所绘制的点。实际上和你写的是一样的。
但是阵列出的效果只有在原先情况下添加了扫描出来的结果，并没有切除的效果。（也就是说，希望达到的效果是把弯管的效果取代直管，但这样阵列只是在直管上直接加弯管）。但利用草图驱动的阵列时候，却无法单独阵列切除，然后阵列扫面特征，因为在多实体上似乎不能适用草图驱动的阵列切除特征。

asencwx

fred02 发表于 2013-6-18 11:21 static/image/common/back.gif
! d# ?# N" d' T/ r3 y$ K谢谢asencwx大大的解答先，草图1616实际上就是草图驱动的阵列所绘制的点。实际上和你写的是一样的。
: G- ]$ Z9 n* x. ?# g& t但是 ...

不好意思，确实是做错了。下面再重新做一个，水平有限，看是否能有参考价值
. s6 i3 r/ F! k) B% o. ]

fred02

asencwx 发表于 2013-6-19 10:24 static/image/common/back.gif
% H/ t. N- e1 X6 \& _不好意思，确实是做错了。下面再重新做一个，水平有限，看是否能有参考价值

- Z& G0 }1 K3 y; b切除那几步没看懂，求解释。

asencwx

fred02 发表于 2013-6-19 16:36 static/image/common/back.gif
# d1 {2 `8 q0 ]* D9 |# U6 H" S1 I切除那几步没看懂，求解释。

3 @+ q* N4 l4 F9 [我是在你的文件下面做一个足够大的实体平板，然后先用跟你那个库特征里面拉伸切除同样的草图来切那个平板，然后用草图阵列来阵列这个切除特征，然后再引用阵列切除后所生成的边线来切上面的管，然后再去阵列你的那个库特征，我不会改库特征，所以只能在原有的库特征里面的做些小改变

holly_wood

楼主做电站锅炉设计的？

彤儿

看上去有点眼花

fred02

holly_wood 发表于 2013-6-19 19:59 static/image/common/back.gif
- \9 r3 t; ]4 `/ S8 v! ]楼主做电站锅炉设计的？

' {0 `% N5 ]# E$ k# [( l8 d2 d是的，不知道这边用SW作电站锅炉设计的多不多，希望可以互相学习。

fred02

或许还有别的方法吗？这样的方法还是太过繁琐，虽然能够解决问题，但是还是多出了好多步骤。
4 ?% p+ G3 t: I# Yasencwx大大也许还没有注意到，如果说做一个足够大的实体平板，然后先用跟你那个库特征里面拉伸切除同样的草图来切那个平板，然后用草图阵列来阵列这个切除特征，然后再引用阵列切除后所生成的边线来切上面的管。我何必如此呢？！不如直接草绘切除来得痛快。然后库特征中就不做切除直接加扫描就好了呀。

fred02

而且注意到，第一次引入库特征的时候，扫描的管没有和切除后的管合并在一起。也就是说，做到最后还需要单独做实体的合并，工作量还是没有降低。
