[已解决] 剖视图

 关闭 [复制链接]
发表于 2013-6-10 10:02:50 | 显示全部楼层 |阅读模式 来自: 中国江苏常州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
无标题.png 如图,这样的键槽剖视图在sw工程图中怎样剖啊?求解,谢谢!
 楼主| 发表于 2013-6-10 10:09:40 | 显示全部楼层 来自: 中国江苏常州

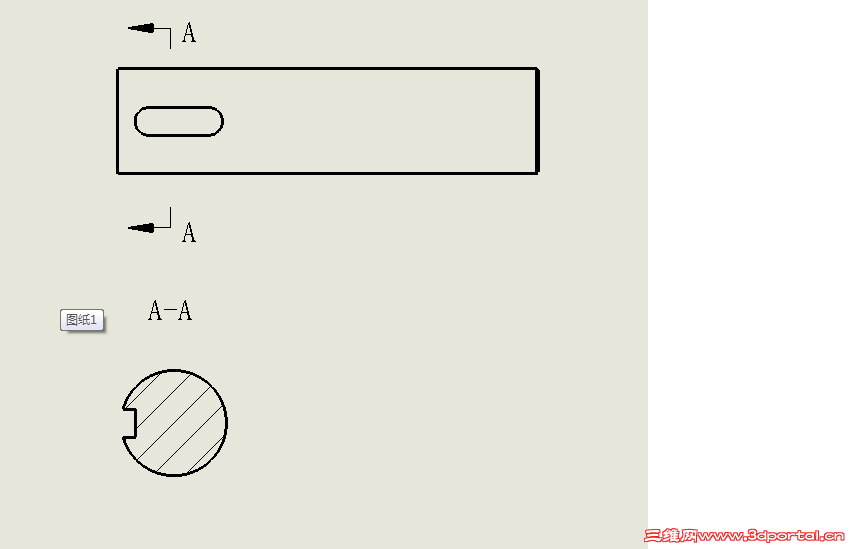

000000.png 这是我在sw 工程图做的,但不是CAD的那种效果。
发表于 2013-6-10 10:20:13 | 显示全部楼层 来自: 中国浙江嘉兴
本帖最后由 ryouss 于 2013-6-10 10:28 编辑
! ^% j7 Q& f7 I& Q6 Y. S& ?0 ?2 {3 L: `* {# v1 w* ]
第一角法,第三角法,知道嗎?
% T2 D' `9 r% v  C! W; t) r2#有剖視箭頭,很明確指示視角方向8 Y* S1 w) p8 T0 }+ ^$ {
1#沒有剖視箭頭,就會依內定設定視角為基準!$ G, [+ C& q! \$ i
& u, P* |$ e* @- k
 楼主| 发表于 2013-6-10 10:29:47 | 显示全部楼层 来自: 中国江苏常州
ryouss 发表于 2013-6-10 10:20 static/image/common/back.gif2 n' _# y$ L) x" [. q
第一角法,第三角法,知道嗎?

  N; p$ u( m0 f4 D8 l4 M9 o  f只是从书本上知道一些,不是很了解。我想知道怎么画出来的。
发表于 2013-6-10 10:31:55 | 显示全部楼层 来自: 中国浙江嘉兴
馨竹幽静 发表于 2013-6-10 10:29 static/image/common/back.gif; \% U6 d- ^1 V9 W4 q
只是从书本上知道一些,不是很了解。我想知道怎么画出来的。
+ B' D- R' L+ T; Z& R: @
不是都已畫出了
 楼主| 发表于 2013-6-10 10:32:17 | 显示全部楼层 来自: 中国江苏常州
ryouss 发表于 2013-6-10 10:20 static/image/common/back.gif4 d, q# x% s8 l  Z- \
第一角法,第三角法,知道嗎?
0 D7 m3 U! ?8 U' P& i+ P  e3 A2#有剖視箭頭,很明確指示視角方向
1 x: N* \: O: u/ c) p' G& {1#沒有剖視箭頭,就會依內定設定視角為基準! ...
6 q* l9 k0 I' w5 H4 u' G4 d5 @
是的,第二章图指定了剖视方向,我就想知道' @. \  C7 Y, M
1.sw工程图中能不能像第一张图那样剖?
* Y0 M+ D5 H( x5 k: L2.第一张图的剖视是否正确啊?; X* @1 r) S# ~7 l7 |. G
两个问题,谢谢。
发表于 2013-6-10 10:32:20 | 显示全部楼层 来自: 中国广东揭阳

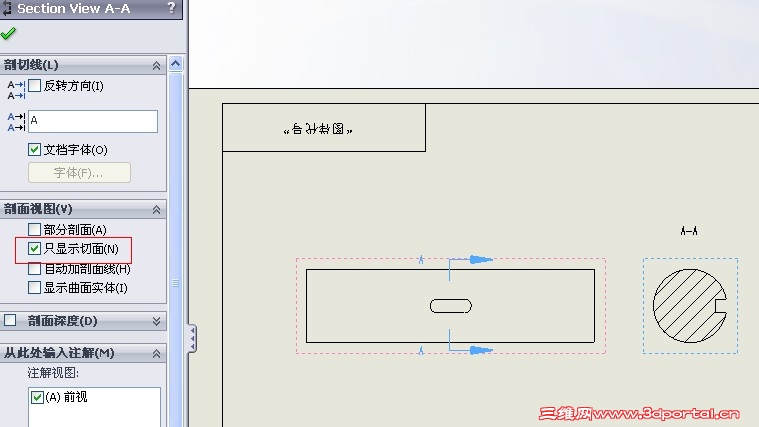

是不是这个意思?7 e. N' I3 p/ K. a. n
发表于 2013-6-10 10:33:30 | 显示全部楼层 来自: 中国浙江嘉兴
馨竹幽静 发表于 2013-6-10 10:32 static/image/common/back.gif, }/ V0 d/ }: G6 l& `1 ?
是的,第二章图指定了剖视方向,我就想知道3 \; }$ ]# W" U: k  o9 l; |
1.sw工程图中能不能像第一张图那样剖?7 Y1 ]1 o) R2 w, B# R2 ^
2.第一张图的剖视是 ...
; L) O5 u. C& f
都正確
 楼主| 发表于 2013-6-10 10:41:01 | 显示全部楼层 来自: 中国江苏常州
ryouss 发表于 2013-6-10 10:33 static/image/common/back.gif
. m: t  A. h  m都正確
8 v$ K: U3 N8 u9 h
恩恩,我明白了,多谢你的指导,谢谢!
发表于 2013-6-10 11:02:01 | 显示全部楼层 来自: 中国浙江嘉兴
馨竹幽静 发表于 2013-6-10 10:41 static/image/common/back.gif  a  t) l( ], T8 [, w
恩恩,我明白了,多谢你的指导,谢谢!
/ s% Z- ^: B( R! q

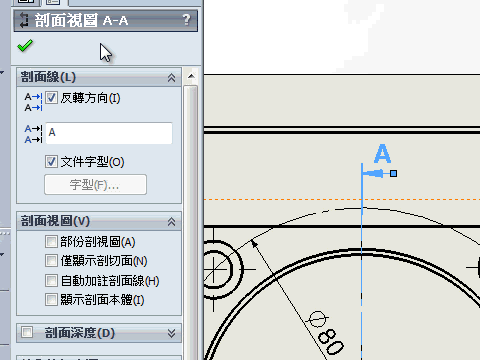

改變方向
5 a/ Y5 u& U' s& A+ l capture-9.gif

评分

参与人数 1三维币 +2 收起 理由
asdolmlm + 2

查看全部评分

 楼主| 发表于 2013-6-10 11:11:24 | 显示全部楼层 来自: 中国江苏常州
ryouss 发表于 2013-6-10 11:02 static/image/common/back.gif
9 N9 A9 Z9 r( w8 ~. _, d改變方向

3 ]1 y) ^  f; N; f: d: N) w恩恩,好的,谢谢指导!
发表于 2013-6-11 19:20:18 | 显示全部楼层 来自: 中国广东东莞
赞同天花板的, 剖视图还是得标示出 剖切方向,,
发表于 2013-6-11 20:52:49 | 显示全部楼层 来自: 中国北京
应该是1楼的图叫剖面,不带箭头,用7楼的方法实现,一般在键槽中经常习惯这样表示,2楼的叫剖视,带箭头,但A-A图不对,应该外面的圆是完整的,这是机械制图中的基本常识。剖面只涉及这个面,剖视是剖开后,向一个方向投影的效果。
发表于 2013-6-26 20:11:06 | 显示全部楼层 来自: 中国吉林吉林市
14楼所言极是
