ug8.0草绘里面如何选取边？新手求教

chenjinming · 发表于 2013-6-10 09:34:03

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjinming 于 2013-6-10 09:35 编辑

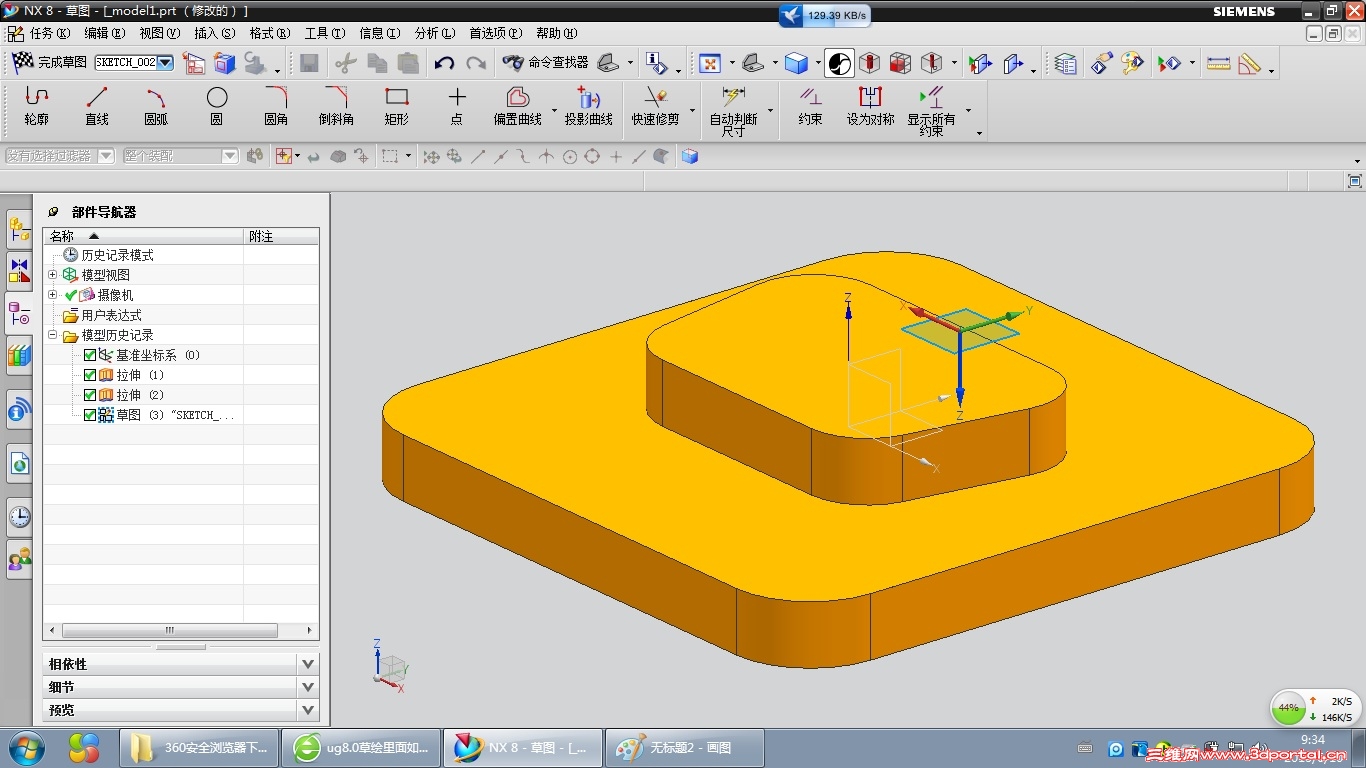

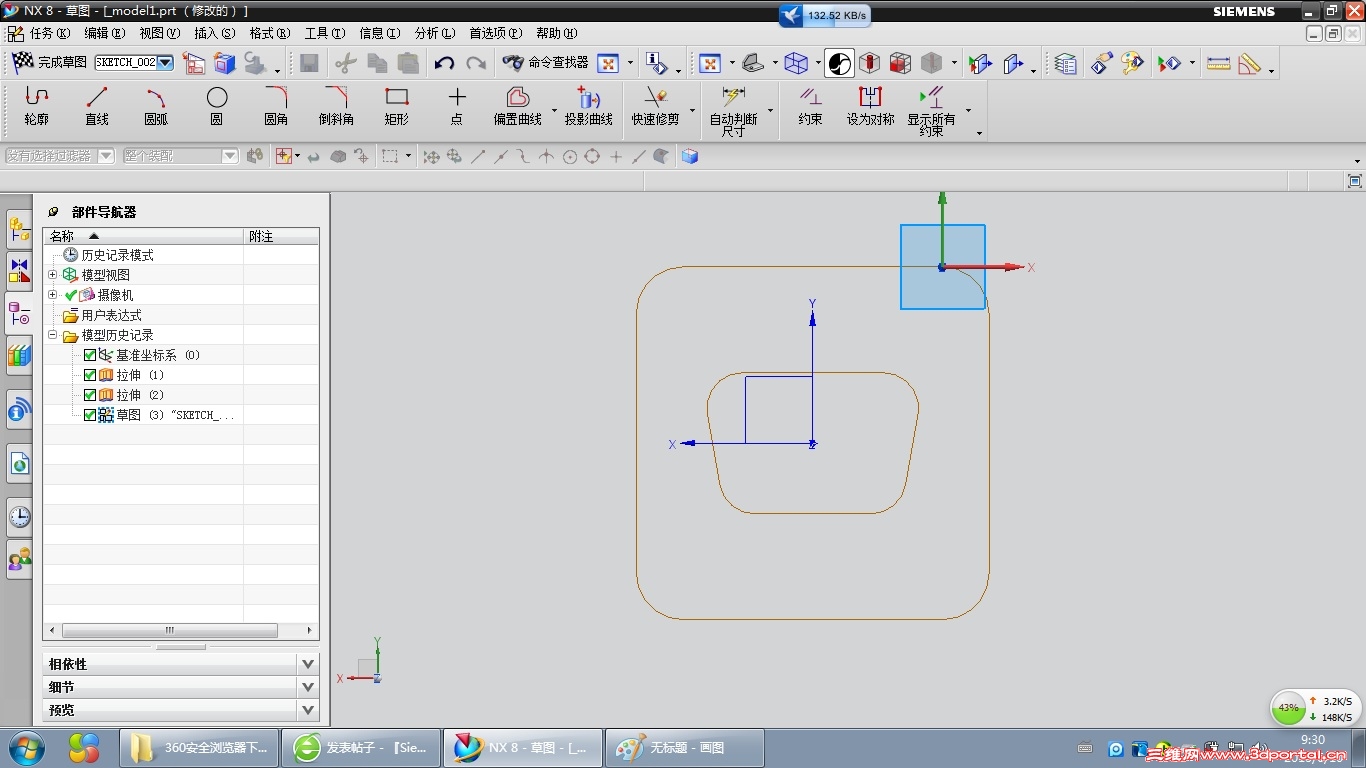

现在已有两个拉伸的特征，现在需要在大平面的背面参照小平面的边拉伸一个曲面，
小平面的边要怎么选？
proe就很好选，ug8.0我不知道怎么选

chenjinming · 发表于 2013-6-10 09:36:35

大神们，赐给我力量吧

myy811030 · 发表于 2013-6-10 18:06:34

不用在草图里选择，只用在建模里直接选择拉伸，然后选过滤器里的边，就可直接拉伸曲面

luoxian2004 · 发表于 2013-6-10 20:01:50

在选择类型里先选择线,再点会方便一些

chenjinming · 发表于 2013-6-10 21:25:14

myy811030 发表于 2013-6-10 18:06 static/image/common/back.gif
W4 n: Q" n, b c" Q E1 q9 ^) ?不用在草图里选择，只用在建模里直接选择拉伸，然后选过滤器里的边，就可直接拉伸曲面

可以先拉伸，在选择拉伸平面的，或者设置开始的值。。。。。。思路都不一样了。多谢

WHC44 · 发表于 2013-6-11 06:35:35

这个方法非常多了，你可以直接选小凸台的边直接拉伸，注意拉伸方向和起始位置；可以投影小凸台的边到大平面，然后拉伸此曲线；也可以从拉伸命令中激活草图，用抽取边线的方法提取小凸台边线拉伸。

chenjinming · 发表于 2013-6-11 15:15:08

WHC44 发表于 2013-6-11 06:35 static/image/common/back.gif
( A5 V7 j8 K* Z. x* g5 [1 E6 ? k) V这个方法非常多了，你可以直接选小凸台的边直接拉伸，注意拉伸方向和起始位置；可以投影小凸台的边到大平面 ...

还有这么多方法。。。。。。领教。多谢
