三维CAD建模速成教程：中望3D设计减震器(设计步骤详解)

goto3d

许多想快速掌握三维CAD建模的初学者，都苦于一些案例教程太复杂，论坛将每个月推出针对初学者的需求，提供能在短时间内了解三维CAD建模基本操作的案例教程。本月的教学案例减震器在各行各业都用的比较多，运用到三维CAD建模命令比较多，参数设置也比较详细，但总体难度不大，这对于想要快速入门三维CAD设计的初学者而言，是非常好的案例教程。今天选择中望3D为教学软件，它的易学易用性，可以帮助大家更轻松的了解三维CAD设计。接下来就是减震器的三维建模过程。
0 K8 X& I3 T9 j# ], {( t! m0 c3 u

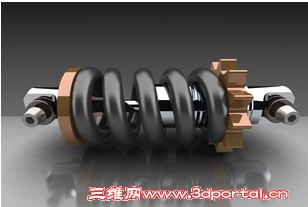

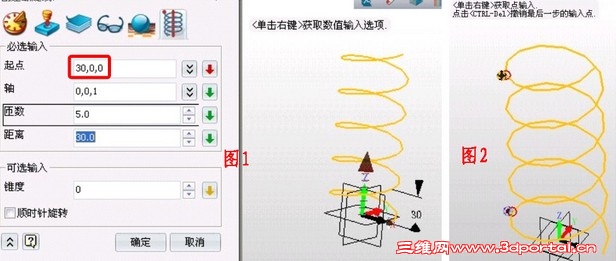

首先制作弹簧部分，这部分相对难一点，因为弹簧的中间部分匝与匝之间的距离大，两段距离小，如何能做到无缝、连续的衔接呢？中望3D2012能轻松的解决这个问题。点击线框——螺旋线，参数如图1，注意起点在X轴上。点击线框——通过点修剪/打断曲线，选择该螺旋线，将要断开的点选择在螺旋线末端相对的位置，把螺旋线断成3，段如图2所示。

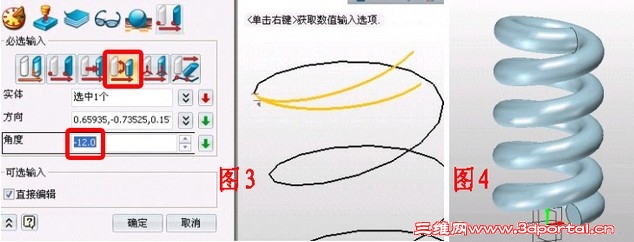

点击造型——移动——绕方向旋转,选择最上方的一段曲线，方向如图3（把鼠标放在曲线的断开处即可显示出方向箭头），旋转-12度。同理，旋转最下方的曲线，角度为12度。

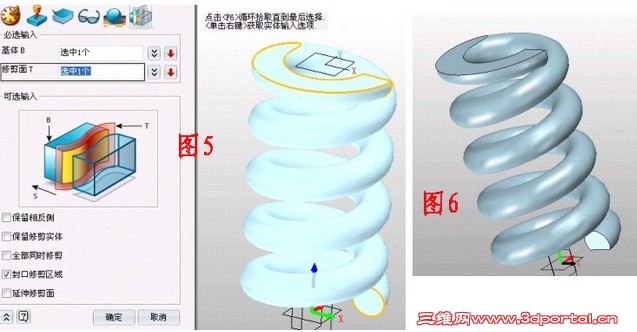

点击线框——连接曲线，把三段曲线连接成整条曲线。点击造型——杆状扫掠,直径为18，如图4。创建两个XY基准面，分别偏移186和12，点击造型—修剪，参数如图5，注意要保留部分的选择，效果如图6。
( w4 u' J0 e# T

/ X3 |5 W% @( U( h2 G" S% N& E

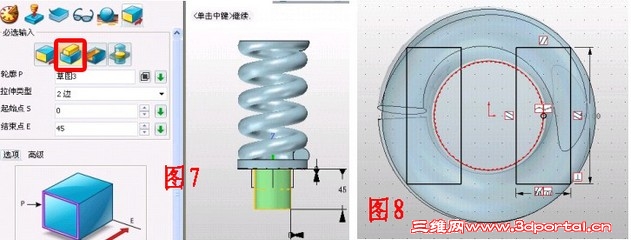

XY面插入草图，以原点为圆心绘制半径为39的圆，退出草图并拉伸，起点、终点分别为8和-2。在拉伸后的柱体底面插入草图，绘制半径为20的圆，拉伸，效果如图7。

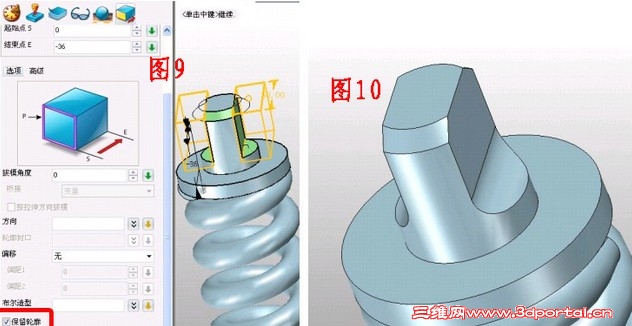

在XY面插入草图，绘制两个竖直方向对称的矩形，相距20,如图8。先将小圆柱体边缘倒角，距离为5。选择拉伸——减运算，拉伸两个矩形草图，参数如图9，注意将保留轮廓前打钩，留作后用。再将如图所示的位置倒圆角，半径为10，效果如下图10。
6 \0 O# y4 y2 q8 g  ]) N2 s# c

: ^0 B! Q) Q& l# g

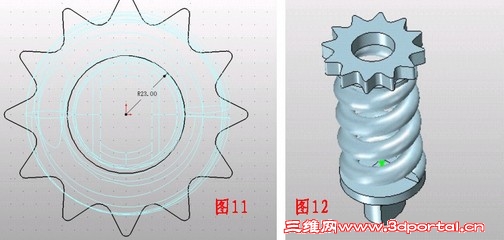

在XY面插入草图，绘制如图11所示的图形，退出，点拉伸—基体，注意，选择起始点时，如果不记得弹簧上平面距离原点的距离，有个简单的方法，右击鼠标选择“目标点”，把点放在弹簧的上平面，点击即可出现数据，此方法很简便，应用的也很广泛。拉伸出厚度为20的造型，效果如图12。

" b6 D. W6 p( O- f) c9 O

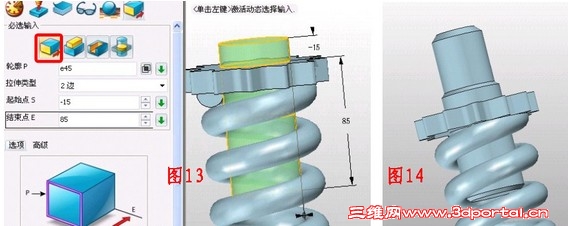

点击拉伸——基体，轮廓选择圆孔的上边缘，数据如图13，将拉伸后的柱体上下边缘倒角，距离为3。再次点击拉伸——加运算，轮廓选择柱体的上表面，拉伸高度为45的柱体，并倒角，距离为5，效果如图14。

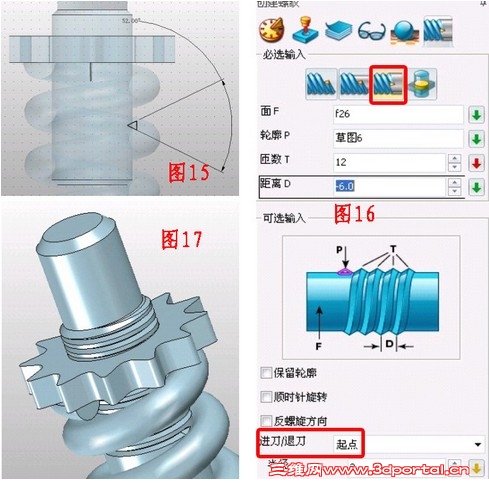

在YZ面插入草图绘制如图15所示的三角形，点击造型——螺纹——减运算，参数及效果如图16。效果如图17。
8 K0 r  T- H5 Q9 Y3 O

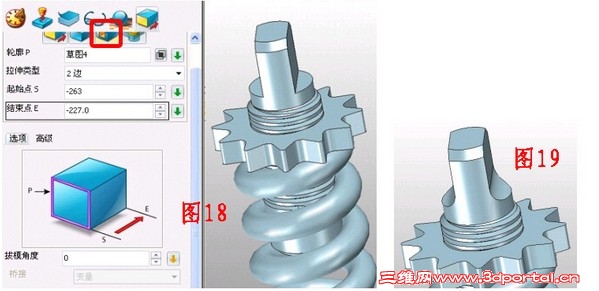

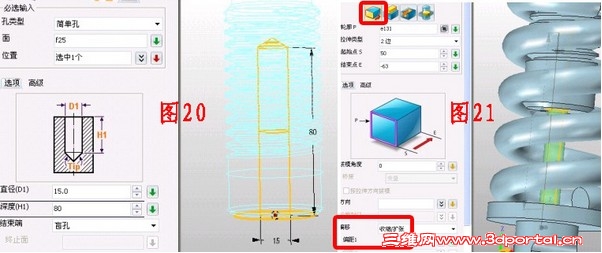

    再次拉伸之前的两个矩形的草图，参数如图18。注意这次将“保留轮廓”前的勾去掉。再将图19所示的部分做圆角，半径为10。点击造型—孔，在图20所示的柱体下表面中央打孔，参数如图，点击拉伸——基体，轮廓为孔的边缘，注意偏移一定距离，拉伸数据如图21。
0 W* T) ?, W7 S+ K& i! Q5 M

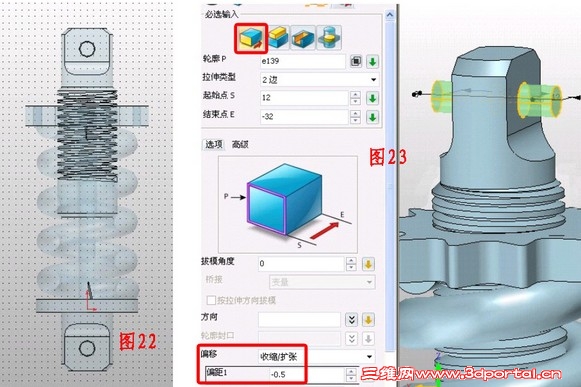

在YZ面插入草图，绘制如图22所示的位置绘制两个半径为6的圆。退出草图后拉伸减去，形成两个孔。点击拉伸——基体，轮廓为孔的边，数据如图23，拉伸出一个圆柱体，注意偏移数据的设置。
* S$ ]& V9 H+ J" ^

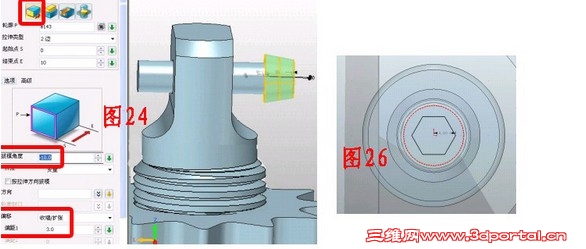

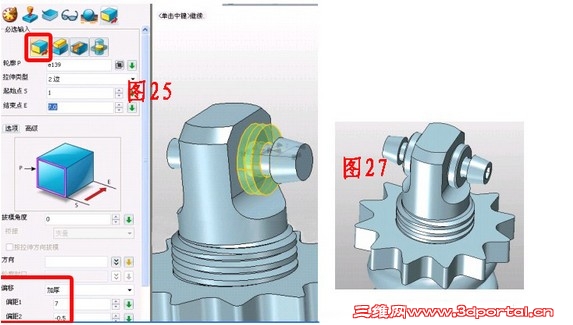

点击拉伸——基体，按图24所示拉伸出一个凸台，数据如图，再以孔边缘为轮廓拉伸出一个圆环，参入如图25，然后给圆环做圆角。在凸台的外表面插入草图，绘制正六边形并拉伸减去，如图26，点击镜像，把凸台和圆环以XZ面镜像复制，如图27。

8 h; y% I+ n$ }: N2 q1 J
& T" ~( W6 ?. F9 m) R, N- p7 Z* U% s1 e

点击复制——沿方向复制，将图27所示的两个凸台、圆环及轴沿着Z轴负方向移动230的距离复制出来，至此模型制作完毕，最后点击视觉样式——面属性，给模型涂上颜色即可。

操作完后，是不是对三维CAD建模更有心得了？有兴趣的朋友可以来中望3D官网下载中望3D（www.zwcad.com/product/zw3d.html ），现在也提供减震器免费三维CAD图纸下载，在中望3D技术交流论坛的每月一练可以下载：http://www.zwcad.com/community/thread-10709-1-1.html！
