天圆地方钣金展开图放不正

fines · 发表于 2013-5-31 12:49:13

您需要登录才可以下载或查看，没有帐号？注册

x

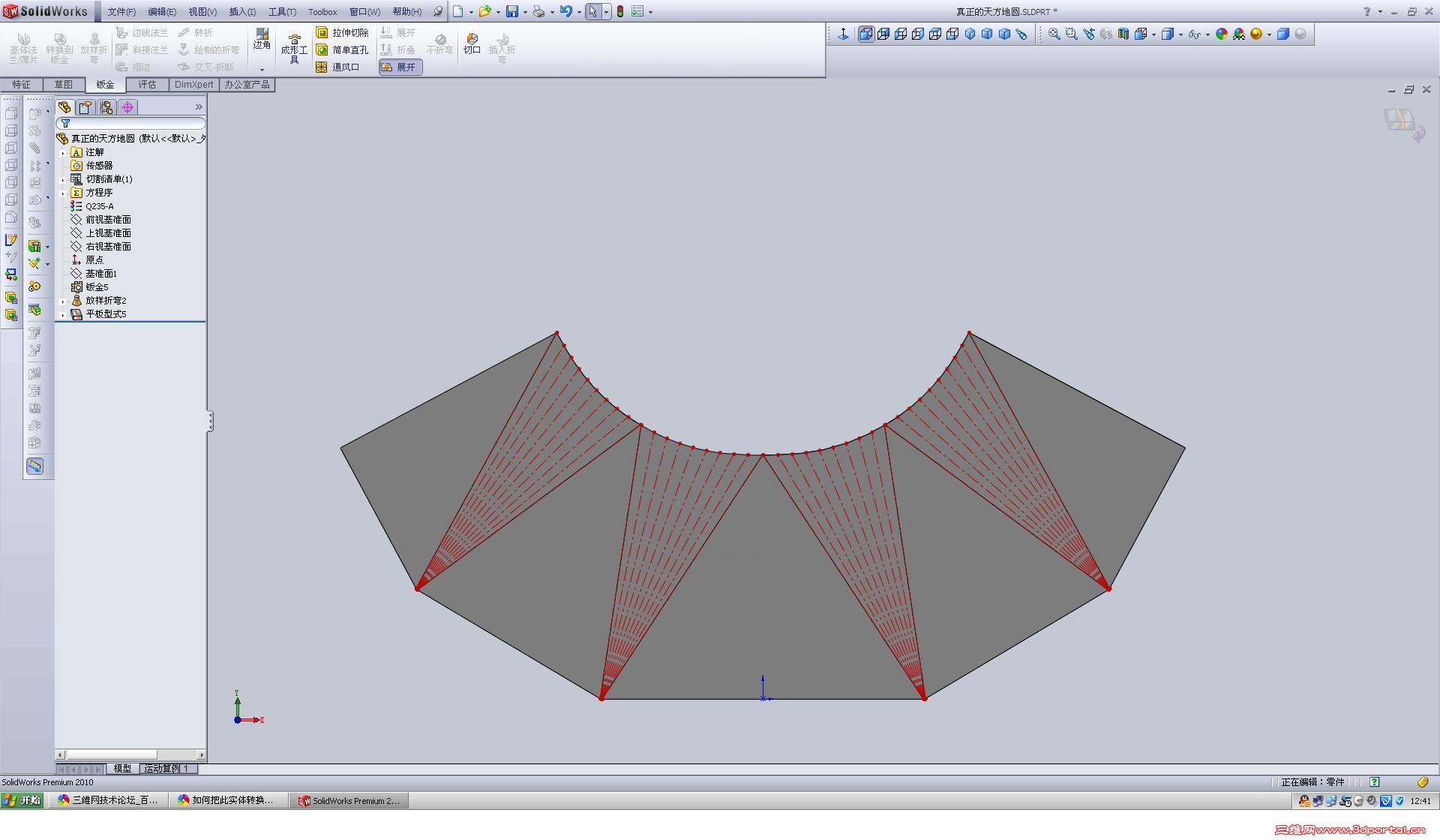

用钣金画一个天圆地方，展开如图

fines · 发表于 2013-5-31 12:50:28

再把它转换成工程图

fines · 发表于 2013-5-31 12:51:29

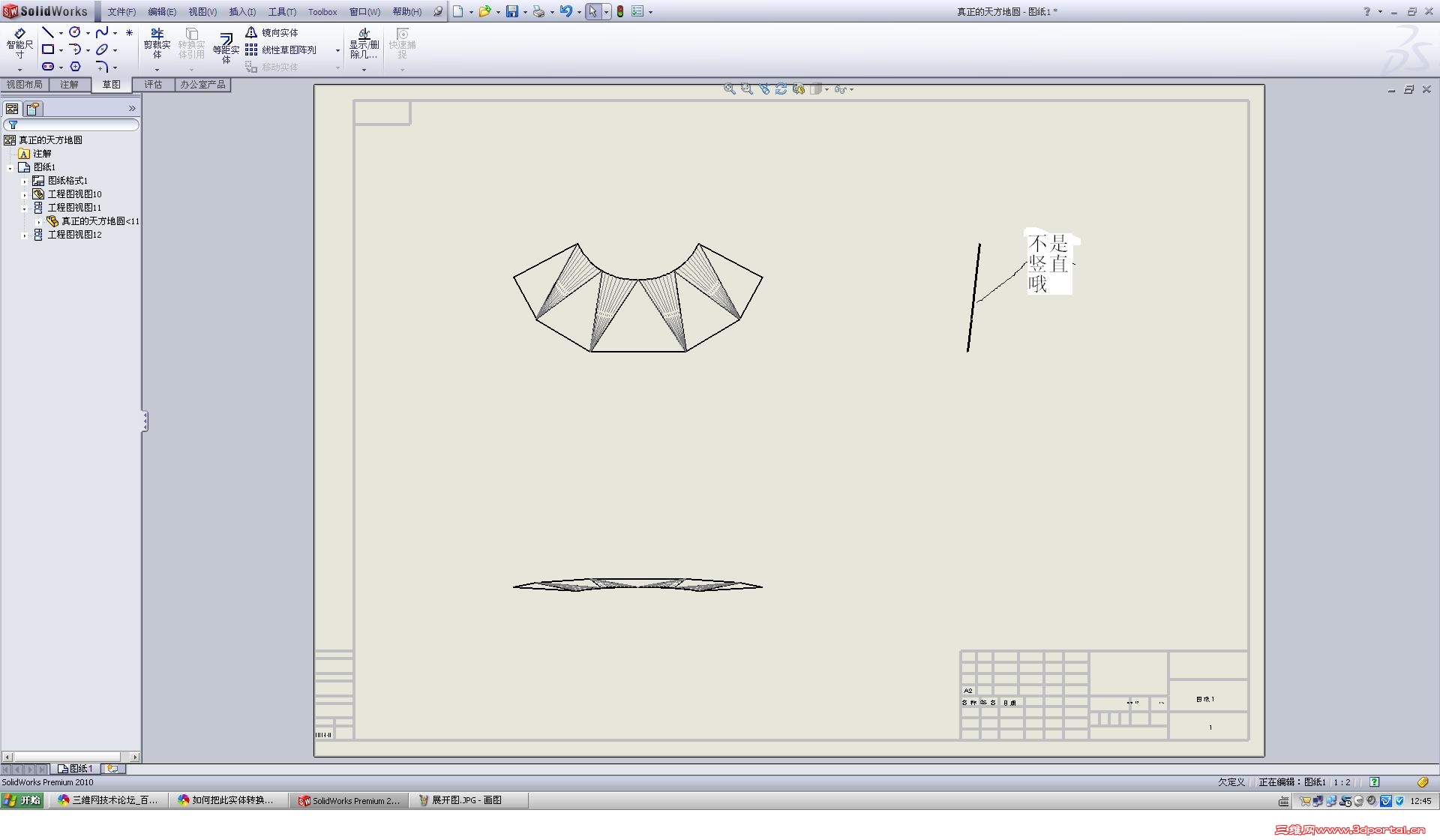

但右视图不是竖直的？，怎么办才好

asencwx · 发表于 2013-5-31 13:46:32

如果是这样的话，那么你前视图这个视图也是偏的。
你可以在零件正视这个面，保存一个视角，然后工程图使用这个视角创造就好了

xuwenhua · 发表于 2013-5-31 13:50:14

圆和方的边不在一个面上。

zll3310737 · 发表于 2013-5-31 14:04:27

fines 发表于 2013-5-31 12:51 static/image/common/back.gif
4 P2 |* l2 w6 d6 I" s0 Y但右视图不是竖直的？，怎么办才好

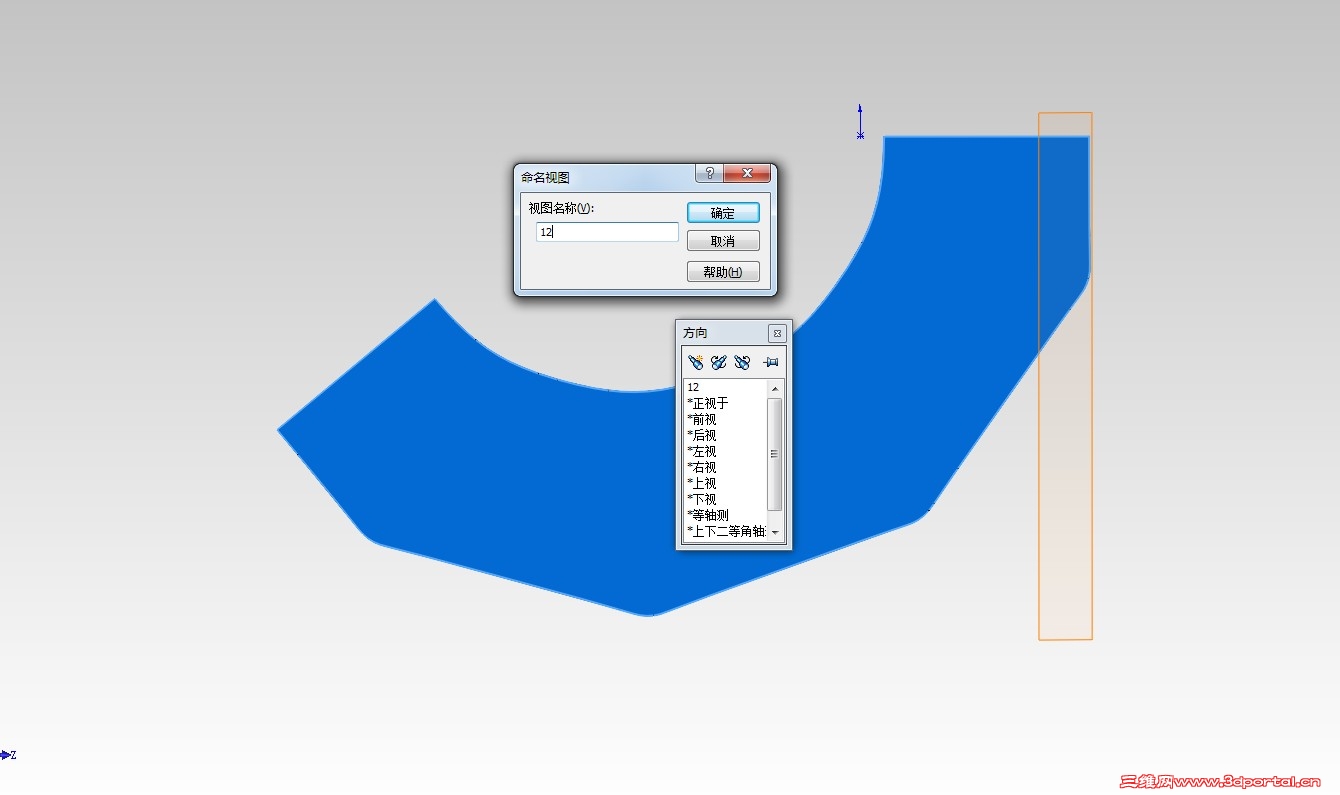

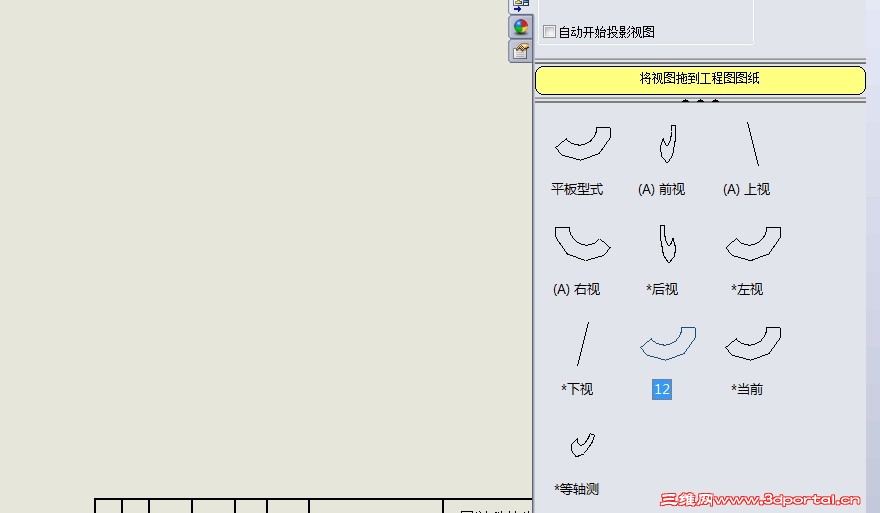

空格，调出方向窗口，或者右击，视图定向。新建一个视图，如截图所示，为需要的视图。确定保存后出图，如第二张图，选择12视图即可。

fines · 发表于 2013-5-31 14:32:54

本帖最后由 fines 于 2013-5-31 15:11 编辑

谢谢6楼，我试一下。
已可以了

JYL495277 · 发表于 2013-5-31 15:09:16

又学了新知识！
真的谢谢6楼。
画过钣金图，没想到出图还有这点问题。
