不同配置的零件出详图的时候，怎么做最省时？

fd3d · 发表于 2013-5-14 13:37:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

假如有一个零件有2个配置，零件较复杂，不同配置的区别很小。
要为两个配置各出一张工程图的话，有没有办法省时间？
当一个配置的工程图做完之后，切换到另一个配置时，所有标注都不在了，要重新标注？
请教各位高手遇到这种情况是怎么处理的？

阿帕奇 · 发表于 2013-5-14 13:44:47

本帖最后由阿帕奇于 2013-5-14 13:49 编辑

可以把第一张工程图拷贝粘贴为第二张，再将第张赋予新的配置即可
估计你的改动不大

fd3d · 发表于 2013-5-14 14:29:03

阿帕奇发表于 2013-5-14 13:44 static/image/common/back.gif
1 A4 s6 e% U5 j8 T5 {3 G可以把第一张工程图拷贝粘贴为第二张，再将第张赋予新的配置即可
. c5 m( K1 W% C) d% P估计你的改动不大

按你的方法，如果在工程图里改配置，标注同样要重新来过。
你的意思是在三维图里，把图形直接改成另一个配置的情况，对吗？这样应该可行。
但是，如果两张工程图都需要正确，以后任何时候去看的时候，都是正确的，估计还是有问题。

hnbaicuan · 发表于 2013-5-14 15:07:39

很简单，将模型和工程图复制，更改名称，再根据需要修改就可以了

lht · 发表于 2013-5-14 15:09:21

fd3d 发表于 2013-5-14 14:29 static/image/common/back.gif/ y& W1 L" Z' G7 y# a" B3 j$ m! S
按你的方法，如果在工程图里改配置，标注同样要重新来过。
+ @) M, D x; R) V你的意思是在三维图里，把图形直接改成另一个 ...

复制模型和图纸并改名，如果是结构相同而尺寸不同就不用重新标注了。

fd3d · 发表于 2013-5-14 15:34:28

hnbaicuan 发表于 2013-5-14 15:07 static/image/common/back.gif
& m4 B& d4 \7 q* ?4 m# M5 @! Q很简单，将模型和工程图复制，更改名称，再根据需要修改就可以了

这个方法存在一个问题，就是有两个模型了。以后如果要更改尺寸，就要两个模型一起改，不过，貌似没有更好的办法，可能只能这样了。

gt.adan · 发表于 2013-5-14 15:40:15

阿帕奇发表于 2013-5-14 13:44 static/image/common/back.gif! E! z. y3 F& o2 c; j! H
可以把第一张工程图拷贝粘贴为第二张，再将第张赋予新的配置即可3 w+ O" T; v# ?# ?5 G1 n
估计你的改动不大

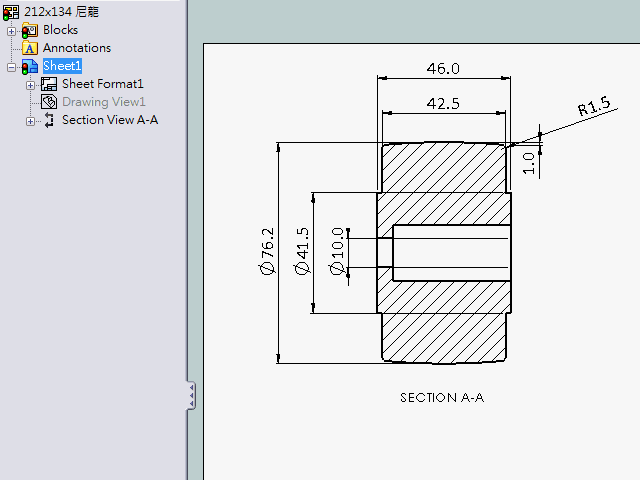

超版，樓主的意思應該是如下所示。更改配置，尺寸全部消失。
會有此狀況估計樓主的兩個配置不同處並無關聯設計所致。

gt.adan · 发表于 2013-5-14 15:43:49

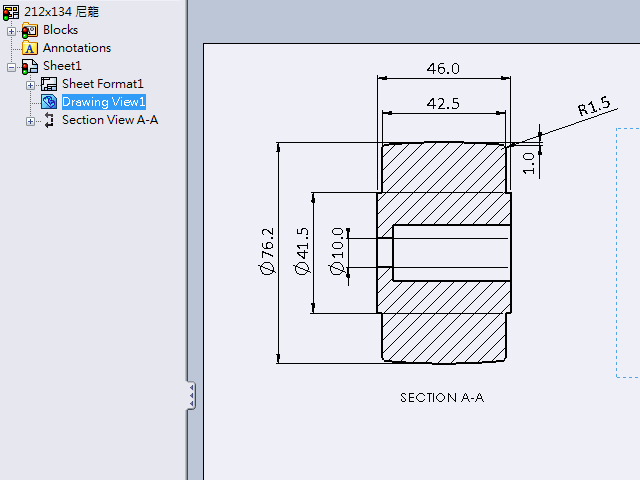

樓主看看是不是俺樓上說的情況，配置相關的話，應該如下所示沒有問題的。

独行 · 发表于 2013-5-14 20:03:51

gt.adan 发表于 2013-5-14 15:43 static/image/common/back.gif
& z! X- Y' k1 m樓主看看是不是俺樓上說的情況，配置相關的話，應該如下所示沒有問題的。

你说的没问题，切换配置、能保持每个配置中的标注？

fd3d · 发表于 2013-5-14 22:31:50

gt.adan 发表于 2013-5-14 15:43 static/image/common/back.gif" i' |1 G" M5 B$ Q+ b, i0 [6 R/ p3 P& g
樓主看看是不是俺樓上說的情況，配置相關的話，應該如下所示沒有問題的。

偶嘀神啊！你说的就是我问的问题，而且这就是我要的效果！
看起来你是用派生零件的方法？是不是派生配置就可以满足我的要求？

阿帕奇 · 发表于 2013-5-15 08:42:10

独行发表于 2013-5-14 20:03 static/image/common/back.gif2 K6 h2 a7 U4 B3 B. i+ [% }$ p
你说的没问题，切换配置、能保持每个配置中的标注？

如果不是多出来的或去掉的特征就不会有标注多余或缺失

阿帕奇 · 发表于 2013-5-15 08:42:54

gt.adan 发表于 2013-5-14 15:40 http://www.3dportal.cn/discuz/static/image/common/back.gif
2 A+ P. @6 u O2 w/ v+ U( o. y9 Z. [超版，樓主的意思應該是如下所示。更改配置，尺寸全部消失。: O, I4 l X- o7 x5 H
會有此狀況估計樓主的兩個配置不同處並無關 ...

那他的就不是相似的图纸，完全的两种零件
或者隐藏了尺寸线层

megumi · 发表于 2013-5-15 09:14:41

sw自帶了Driveworks，前期自定義一下就可以了。

gt.adan · 发表于 2013-5-15 09:40:29

阿帕奇发表于 2013-5-15 08:42 static/image/common/back.gif
; Y+ \, {" e2 Q& e# T如果不是多出来的或去掉的特征就不会有标注多余或缺失

謝謝超版代為回覆~

gt.adan · 发表于 2013-5-15 09:55:56

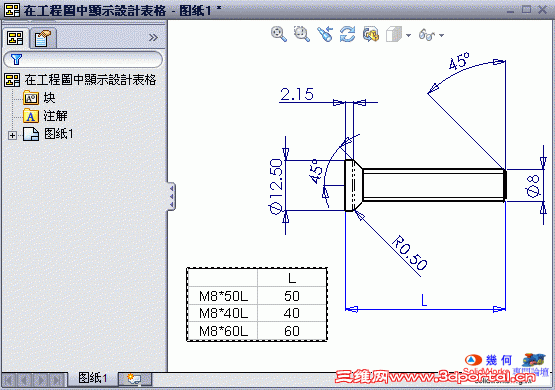

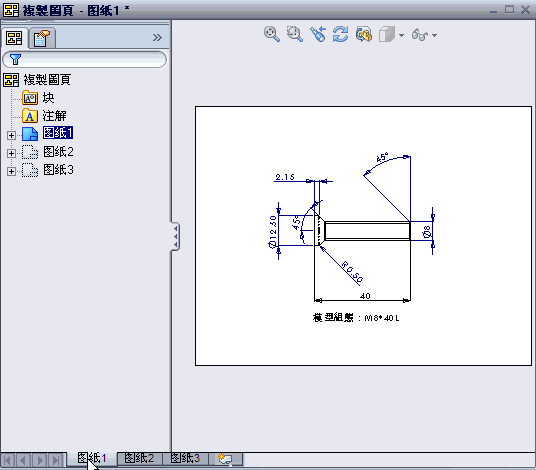

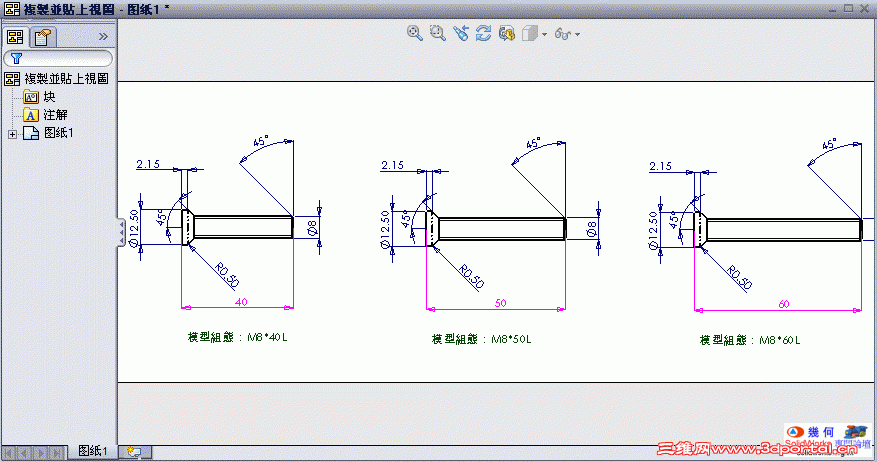

轉貼悶大前些時候的教程。模型簡單，就是M8的螺絲。
但卻有助於讓大家更容易理解模型有不同配置要出工程圖紙時，能有多種不同選擇！
悶大在其下演示了三種不同的方式，供大家參考。
參考文件：

super123.rar (315.85 KB, 下载次数: 37)

fd3d · 发表于 2013-5-31 21:43:03

gt.adan 发表于 2013-5-15 09:55 static/image/common/back.gif; @6 x3 d; U0 P+ D) F( Y7 o* D: {" H3 P
轉貼悶大前些時候的教程。模型簡單，就是M8的螺絲。
& r! T0 j0 F+ m" m+ U" }但卻有助於讓大家更容易理解模型有不同配置要出工程圖 ...

太牛了，简直是叹为观止！我用了第二种方法搞定了，谢谢！

gt.adan · 发表于 2013-6-1 11:58:37

fd3d 发表于 2013-5-31 21:43 static/image/common/back.gif
; C! e6 m c7 S$ L$ m太牛了，简直是叹为观止！我用了第二种方法搞定了，谢谢！

謝謝悶大吧~這是他的教程~~
俺舉手之勞轉貼而已~~~
