[求助] 圆柱凸轮如何画，请各位高手指点迷津

[复制链接]
雪狼嚎月
发表于 2013-4-17 19:10:03 | 显示全部楼层 |阅读模式 来自： 中国浙江宁波

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
各位三维高手，在下有一个问题困扰好长时间了，以前工作的地方碰到一种零件，属于圆柱凸轮，以前做加工，还不会画三维，现在离开那家公司好长时间了，由于在那家公司呆的时间比较长，现在在学画三维，想把以前的零件画成三维图，做个纪念，可怎么也画不出来，我用的是SOLIDWORKS2008，附件中是CAD图纸，请各位高手指点迷津,谢谢！

JZ圆柱凸轮.rar

23.16 KB, 下载次数: 82
回复

举报

ligl
发表于 2013-4-17 21:27:23 | 显示全部楼层 来自： 中国浙江宁波
用camtrax2008
回复 支持 反对

举报

CAONIMAHENIBA
发表于 2013-4-18 07:06:00 来自手机 | 显示全部楼层 来自： 中国山东
没什么难度啊
回复 支持 反对

举报

luzhaowen
发表于 2013-4-18 07:35:17 | 显示全部楼层 来自： 中国上海
装个sw2012吧，再在上面挂个迈迪工具就有了．
回复 支持 反对

举报

雪狼嚎月
 楼主| 发表于 2013-4-18 17:22:33 | 显示全部楼层 来自： 中国浙江宁波
呵呵，对高手来说没难度，对我来说太有难度了！请各位高手有空了画画，传上来我这菜鸟学习学习，谢谢了！
回复 支持 反对

举报

哈企鹅
发表于 2013-4-19 12:24:12 | 显示全部楼层 来自： 中国陕西宝鸡

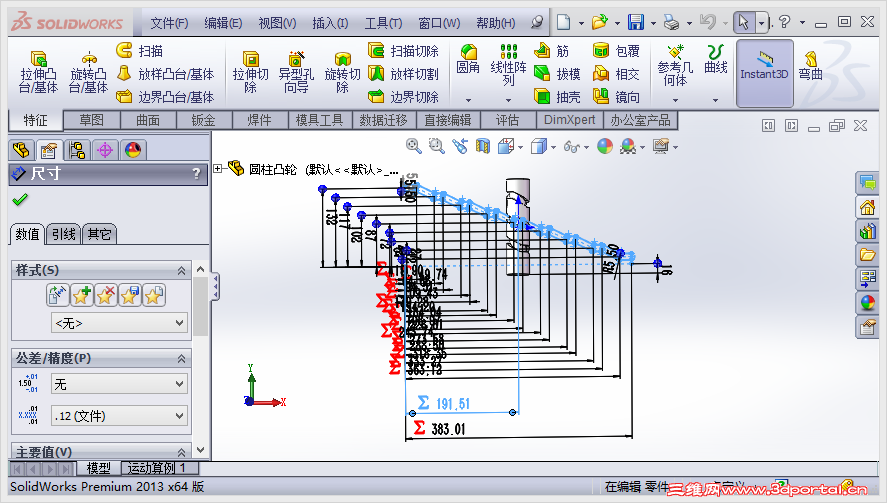

是这样的吗？
7 `. k8 g% b9 G" r! n, J! J 捕获.PNG

评分

参与人数 1三维币 +1 收起 理由
阿帕奇 + 1 如可以，请分享源文件

查看全部评分

回复 支持 反对

举报

格子衫
发表于 2013-4-19 19:23:07 | 显示全部楼层 来自： 中国江苏苏州
没看懂 LS解释下
回复 支持 反对

举报

雪狼嚎月
 楼主| 发表于 2013-4-20 12:01:22 | 显示全部楼层 来自： 中国浙江宁波
哈企鹅 发表于 2013-4-19 12:24 static/image/common/back.gif
1 {& P8 Y( r0 P8 {1 c5 R7 e是这样的吗？
" F( t/ E9 P% o$ J* w- `' T7 a7 d
是这样的，谢谢了！我得练习下，呵呵
回复 支持 反对

举报

balang_b
发表于 2013-4-20 12:14:48 | 显示全部楼层 来自： 中国山东菏泽
哦，这样的圆柱凸轮不好画啊。
回复 支持 反对

举报

股海一客
发表于 2013-4-22 12:59:50 | 显示全部楼层 来自： 中国江西南昌
楼主  你的凸轮是怎么加工的？图纸上的那条是不是切削之后的展开件，还是？ 凸轮上的螺旋部分好像都是没有规律的旋转？？？
回复 支持 反对

举报

哈企鹅
发表于 2013-4-22 16:21:25 | 显示全部楼层 来自： 中国陕西宝鸡
圆柱凸轮源文件" |% k6 j7 Q& y" w( x5 g3 ^; A& o
SolidWorks 2013 x64 Edition
% v$ t# p' I1 ?+ @: I3 ]7 Q; P4 M 圆柱凸轮.rar (263.73 KB, 下载次数: 93)
回复 支持 反对

举报

千虚部族
发表于 2013-4-22 16:34:40 | 显示全部楼层 来自： 中国辽宁大连
这个圆柱凸轮如何画是一个问题，如何加工也是一个关键问题，请问楼主，这圆柱凸轮是怎样加工的呀？
回复 支持 反对

举报

雪狼嚎月
 楼主| 发表于 2013-4-22 17:30:51 | 显示全部楼层 来自： 中国浙江宁波
这个凸轮以前在四轴上采用宏程序加工的，CAD图是展开图，当时是一个老工程师编的宏程序，我这里没有程序，不然的话会分享给大家的，谢谢各位！
回复 支持 反对

举报

雪狼嚎月
 楼主| 发表于 2013-4-22 17:41:11 | 显示全部楼层 来自： 中国浙江宁波
哈企鹅 发表于 2013-4-22 16:21 static/image/common/back.gif
, G3 c; Y+ P/ J3 u; g6 m/ l* d圆柱凸轮源文件
; N0 p& q* z- V6 c; x' \SolidWorks 2013 x64 Edition
( W0 q; b; C& \* h* h
谢谢！可惜我用的是2008版的，打不开，我自己画的时候，靠端面近的一侧包覆时老出错，检查草图也没不闭合的地方，我后来把草图剪短了一点点就好了，也不知道怎么回事，按道理说两端草图都一样的轨迹，怎么靠端面近的的一侧非要剪短一些才能画出来，是不是我的软件有问题，请教一下朋友。
回复 支持 反对

举报

哈企鹅
发表于 2013-4-22 18:25:36 | 显示全部楼层 来自： 中国重庆
雪狼嚎月 发表于 2013-4-22 17:41 static/image/common/back.gif3 @" B* u" J. J
谢谢！可惜我用的是2008版的，打不开，我自己画的时候，靠端面近的一侧包覆时老出错，检查草图也没不闭合 ...
  N" u, p  H) S+ ~2 k
solidworks 2008没用过，所以不知道是不是软件的问题 。3 o# K! V: \9 q
再看看191.51那个尺寸对不对。

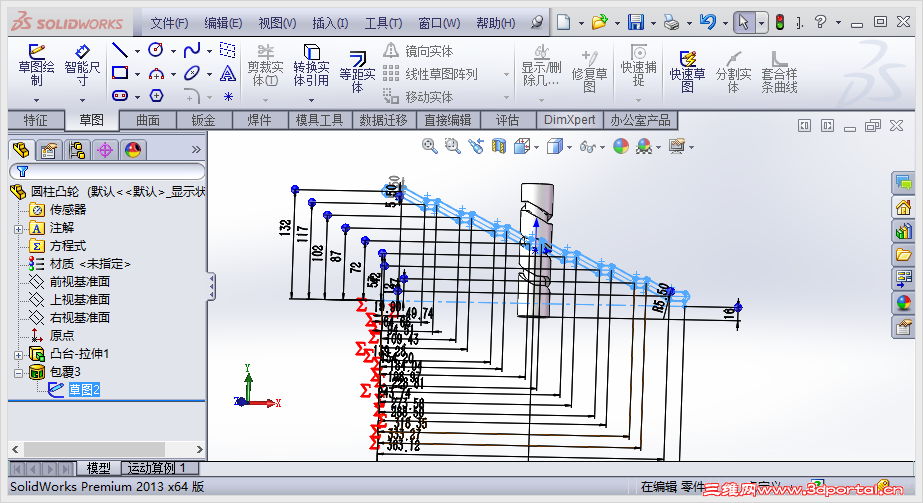

7 j5 d- z0 p, l, o; s 捕获.PNG / w% `  K3 k6 z; ^$ B  r1 ~
) k1 |" _- |9 b8 R

: y# J7 R; K% N- {0 k3 L2 V% Q5 a2 p. d9 E: B
回复 支持 反对

举报

大叶子
发表于 2013-4-23 12:03:12 | 显示全部楼层 来自： 中国上海
哈企鹅 发表于 2013-4-22 18:25 static/image/common/back.gif  b2 t2 t8 B0 K
solidworks 2008没用过，所以不知道是不是软件的问题 。
2 L7 ?9 a4 ?' D6 a0 T4 K! h再看看191.51那个尺寸对不对。
4 M6 e: g+ X# w+ p/ t
方法是对的，但是直接包覆出来的图，装配时螺旋槽一定会干涉。, o! M) W) z7 R) K: B
不老叔有这方面的说明。
回复 支持 反对

举报

jnk123
发表于 2013-6-15 15:37:11 | 显示全部楼层 来自： 中国上海
谢谢~~~学习了！！！
回复 支持 反对

举报

会飞的猪7788
发表于 2013-6-16 11:55:17 | 显示全部楼层 来自： 中国山东淄博
迈迪工具集
回复 支持 反对

举报

xuxinzhi2006
发表于 2013-6-17 06:49:35 | 显示全部楼层 来自： 中国湖北黄石
请问楼主：这凸轮是用在哪种机构上的？变挡用的吗？
