求助；一个钣金件画不出来，哪位帮忙画一下。

小步舞曲 · 发表于 2013-3-30 14:24:12

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

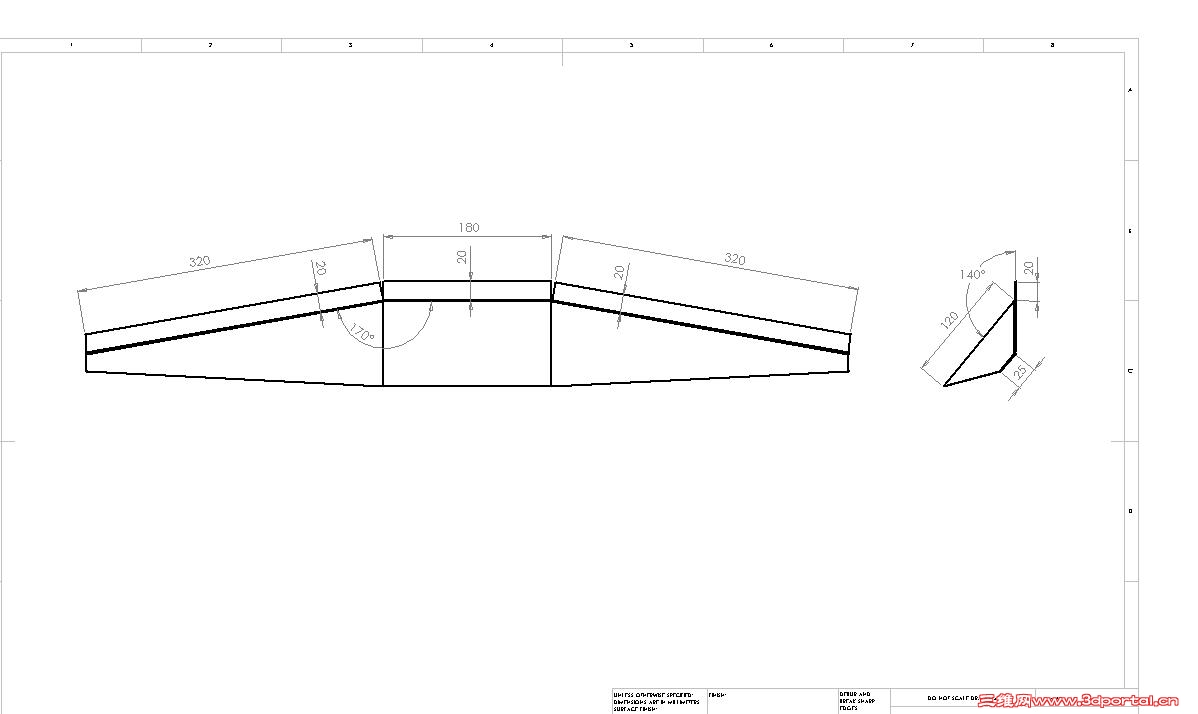

遇到一个钣金件，不会画SOLIDWORS图，哪位帮忙给画一下

kiddingz · 发表于 2013-3-30 17:43:00

本帖最后由 kiddingz 于 2013-3-30 18:27 编辑

感觉空间上有歧义，尺寸标注与视图矛盾。
零件时sw09版

jie7788 · 发表于 2013-3-30 20:28:07

一个视图是看不出来的

lp7758258 · 发表于 2013-3-31 08:24:04

感觉还是有一些问题的，楼主图纸不够全。

小步舞曲 · 发表于 2013-4-3 08:18:19

本帖最后由小步舞曲于 2013-4-3 08:24 编辑

kiddingz 发表于 2013-3-30 17:43 http://www.3dportal.cn/discuz/static/image/common/back.gif0 _ Z* H$ c4 `4 @0 j" l6 A( Y: p
感觉空间上有歧义，尺寸标注与视图矛盾。
8 Y' B( Y1 F# V* q/ o零件时sw09版

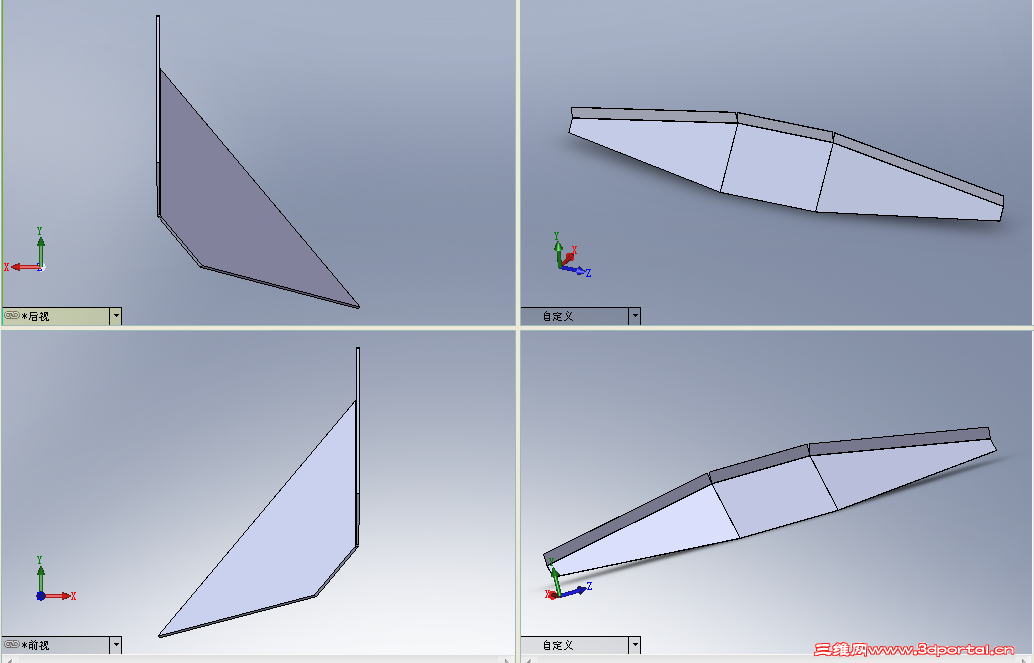

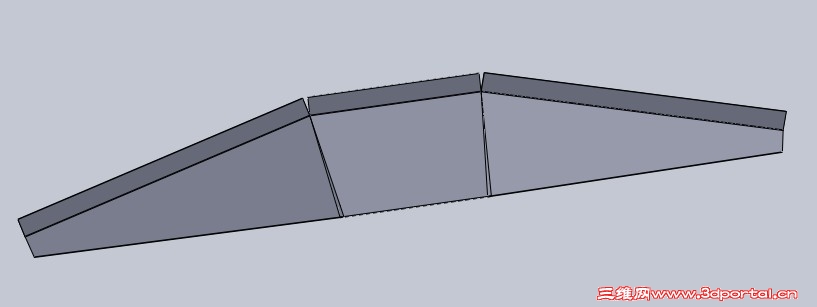

感谢回复，我也是这么画的但是，平面图要求三个窄折边在同一个平面上，我用装配图弄了一下，大概是这个样子，我觉得应该不用装配就能画出，是尺寸有问题吗？

wuyar · 发表于 2013-4-14 18:24:33

本帖最后由 wuyar 于 2013-4-14 18:51 编辑

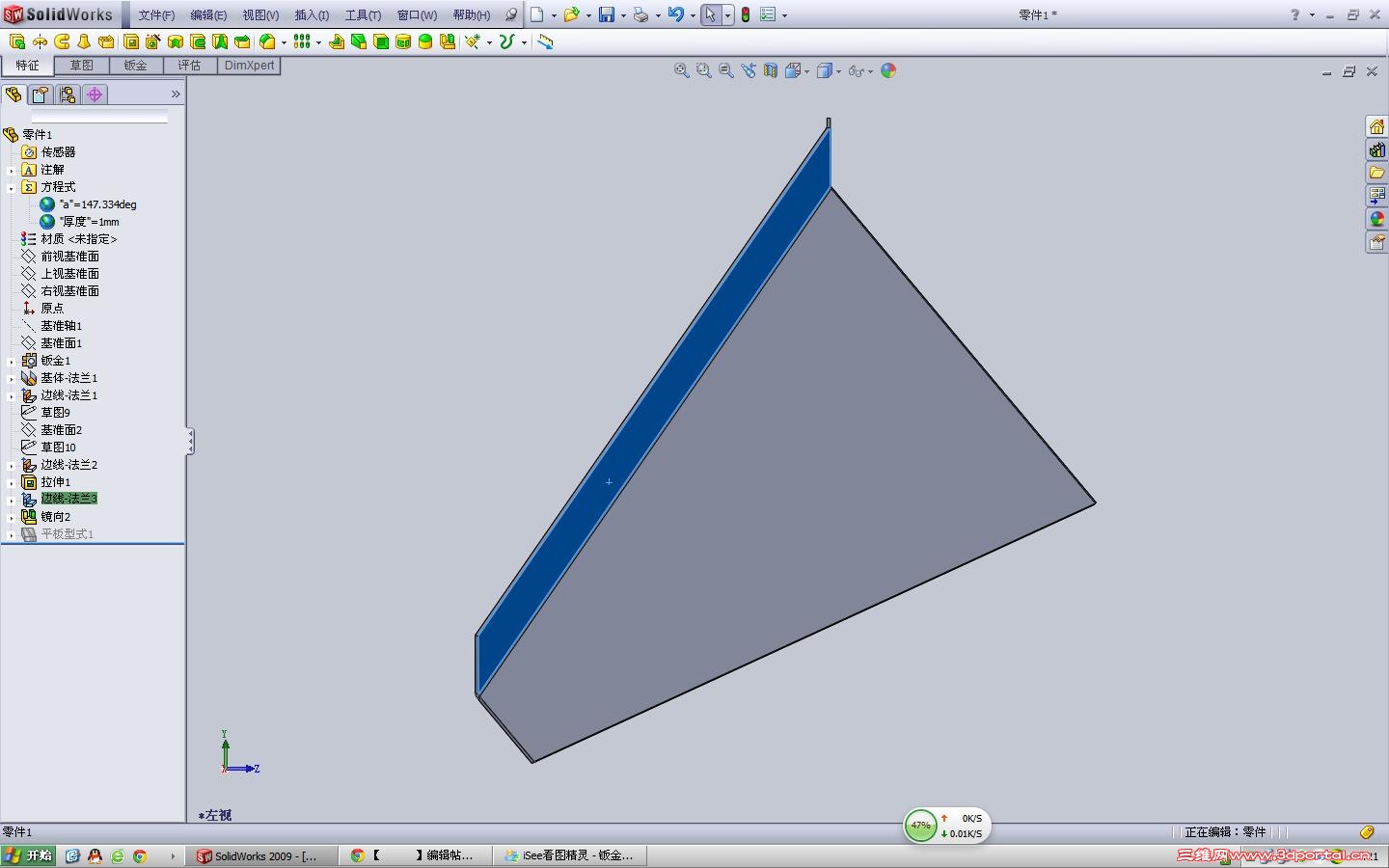

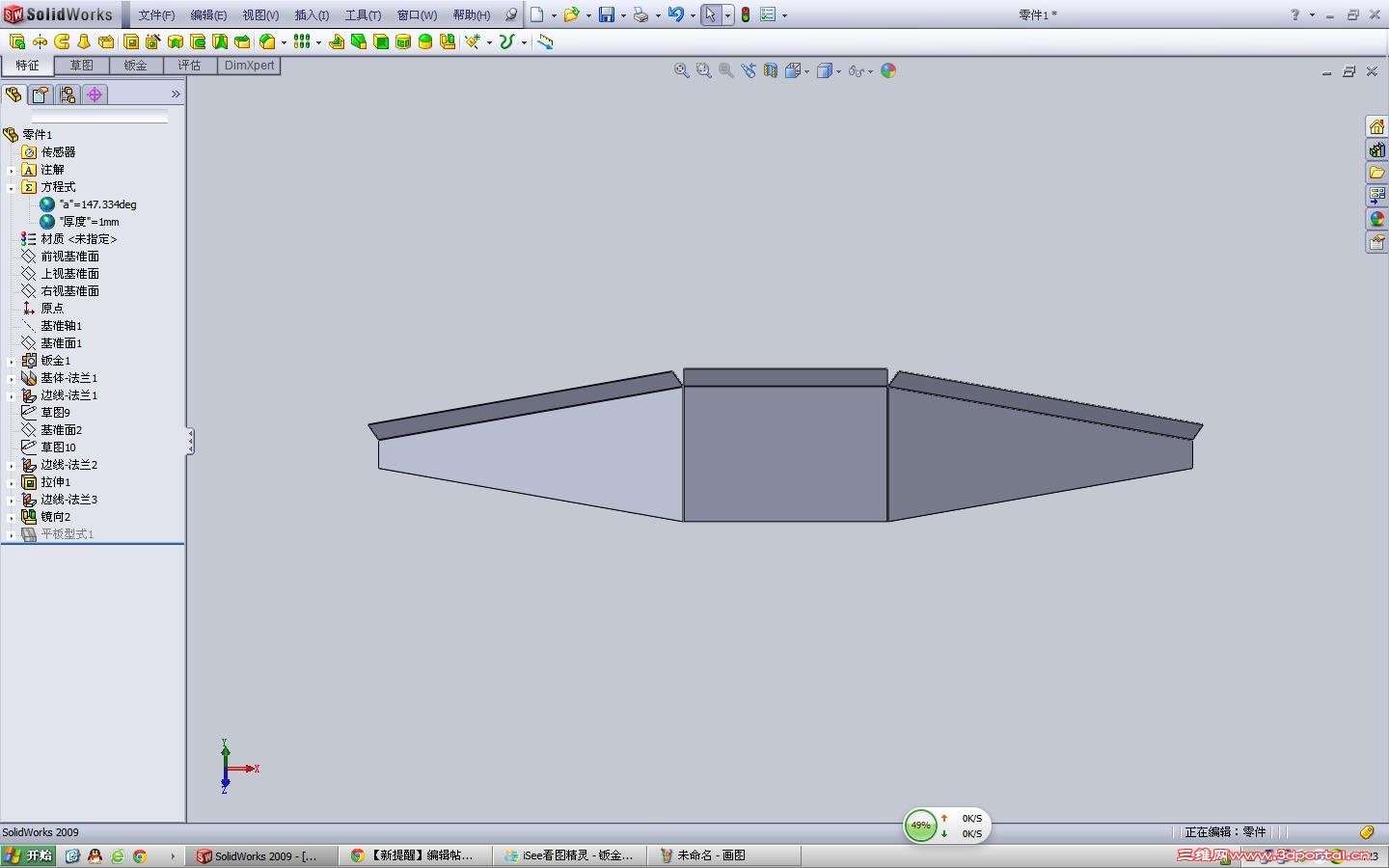

图纸尺寸没有问题，是角度。不用装配直接用钣金能画出来

fgshrl · 发表于 2013-4-14 18:32:52

应该是尺寸不够。右侧视图下面斜线角度是多少？

wuyar · 发表于 2013-4-14 18:36:23

本帖最后由 wuyar 于 2013-4-14 18:37 编辑

fgshrl 发表于 2013-4-14 18:32 http://www.3dportal.cn/discuz/static/image/common/back.gif
' x h' H1 K5 U. J0 T应该是尺寸不够。右侧视图下面斜线角度是多少？

右侧视图下面斜线角度是自动生成的，他是140度长线120与25长线自动生成夹角

fgshrl · 发表于 2013-4-14 18:51:11

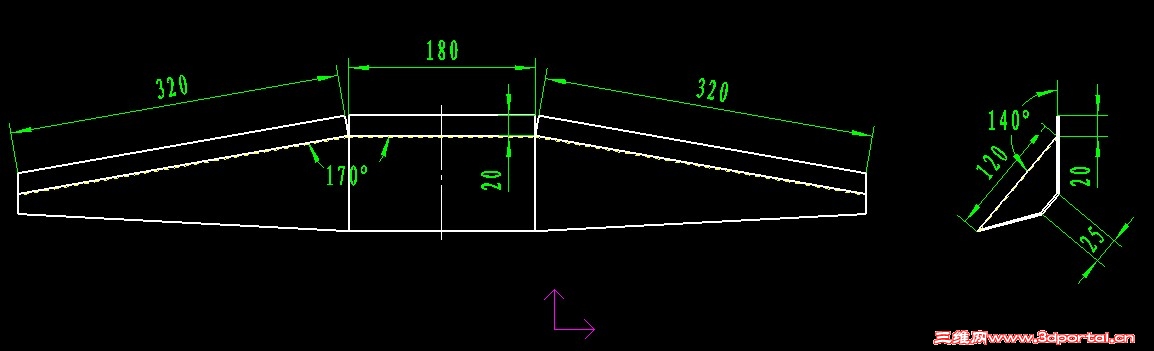

你拿这张图算下是多少？

wuyar · 发表于 2013-4-14 18:56:00

fgshrl 发表于 2013-4-14 18:51 static/image/common/back.gif; T, N) q% o1 F; Z
你拿这张图算下是多少？

我从二维平面图直接测量角度为87度，投影的尺寸

fgshrl · 发表于 2013-4-14 19:02:23

你应该用几何关系去算下，至少列出公式，就可找出缺不缺尺寸，全的话，应该能算出全部尺寸和角度，而不是量出来，长度有吗?

wuyar · 发表于 2013-4-14 19:48:50

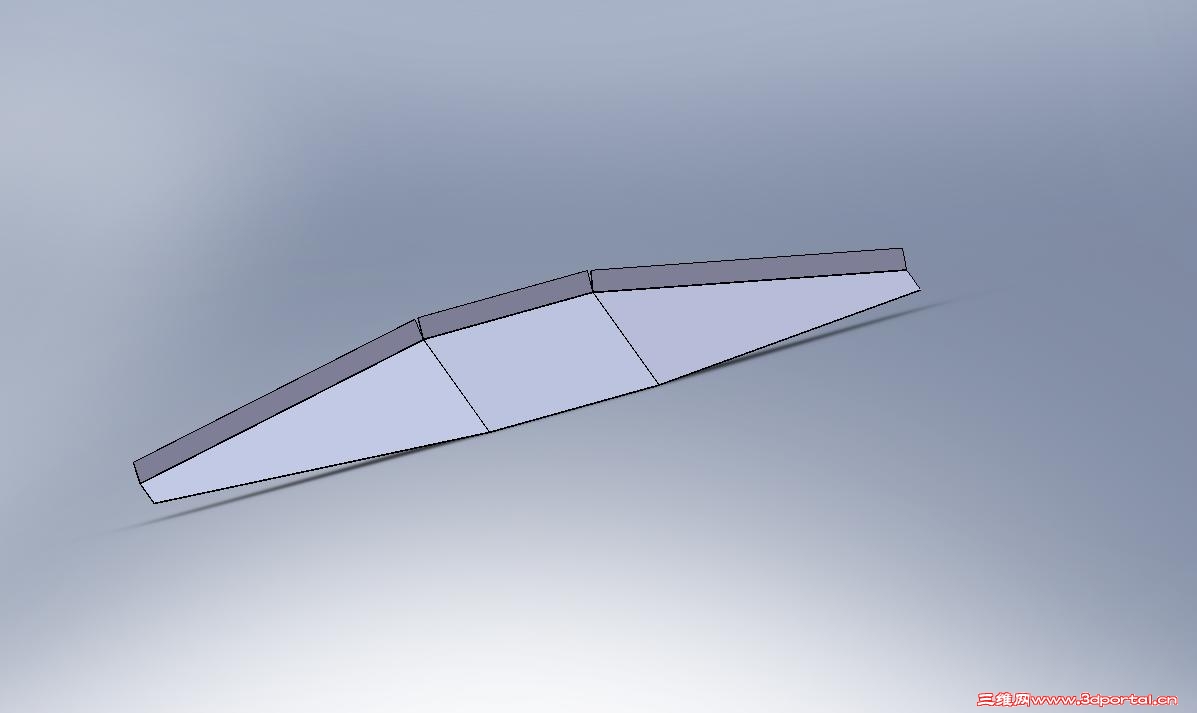

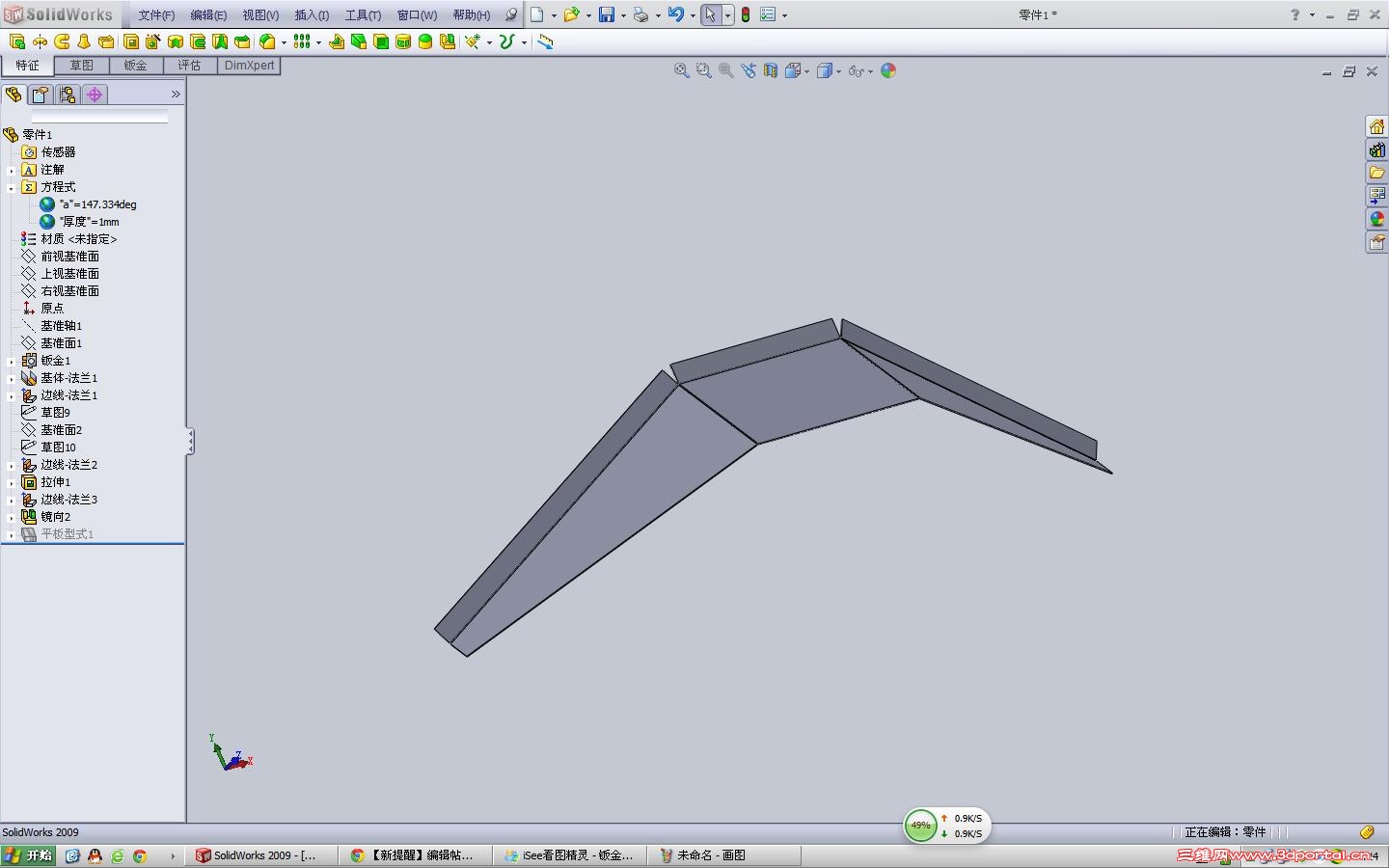

不知道是不是楼主需要的零件，详细细节未进行处理，需要再设定

gooogle · 发表于 2013-4-14 20:05:28

想了半天还是没空间概念，妄自学了这么久的solidword ，画了这么多图，惭愧啊！还需继续努力啊。

小步舞曲 · 发表于 2013-4-17 15:04:38

wuyar 发表于 2013-4-14 19:48 static/image/common/back.gif
4 |+ Z! N+ U, |$ t) }8 J E! M不知道是不是楼主需要的零件，详细细节未进行处理，需要再设定

，谢谢，要求的就是这个效果，非常感谢

CAONIMAHENIBA · 发表于 2013-4-18 11:32:36

我是来学习的
